路面施工主要配合比.doc

上传人:s4****5z 文档编号:8794663 上传时间:2025-03-02 格式:DOC 页数:4 大小:83.50KB
下载 相关 举报
路面施工主要配合比.doc_第1页
第1页 / 共4页
路面施工主要配合比.doc_第2页
第2页 / 共4页
点击查看更多>>
资源描述

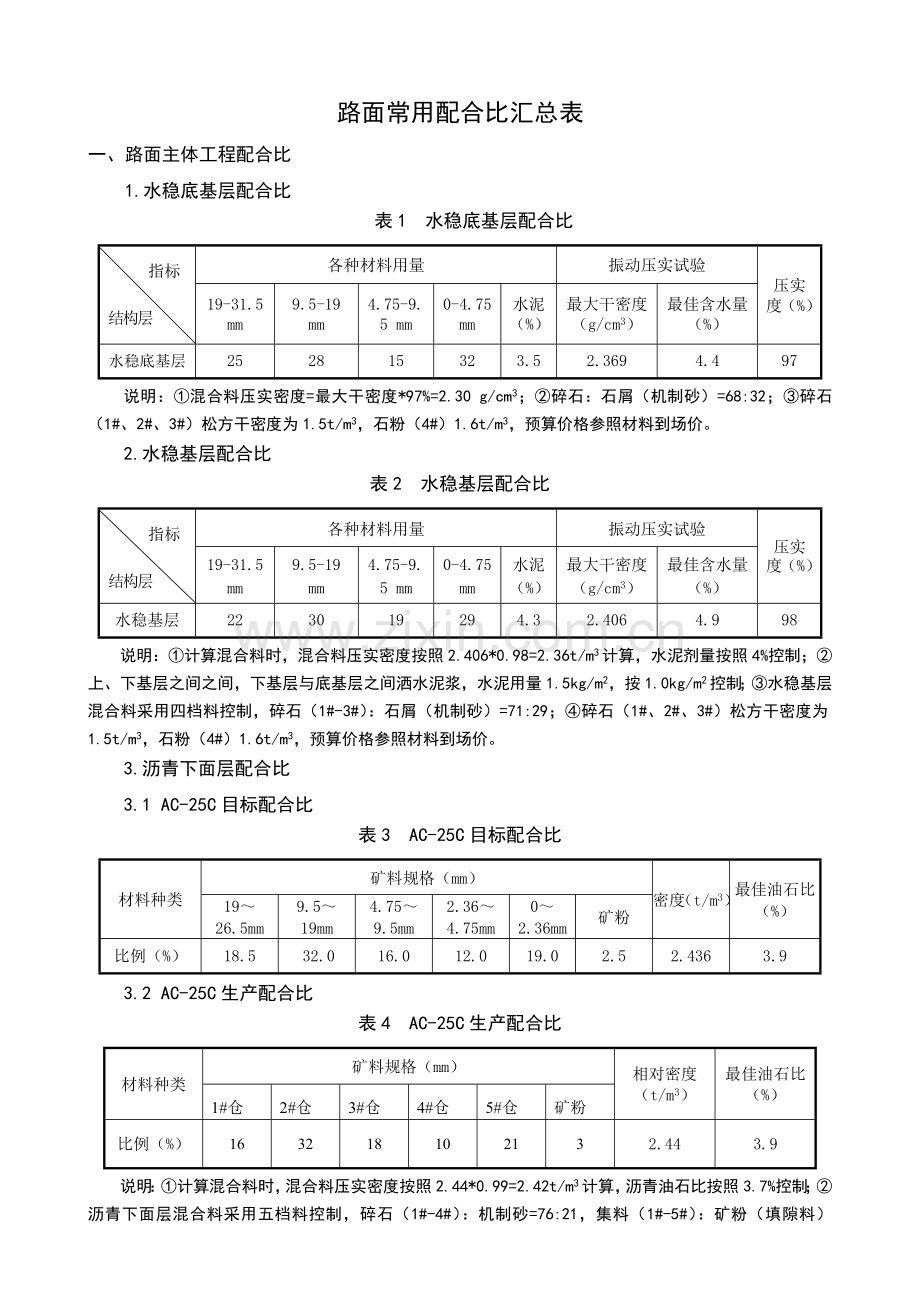

路面常用配合比汇总表 一、路面主体工程配合比 1.水稳底基层配合比 表1 水稳底基层配合比 结构层 指标 各种材料用量 振动压实试验 压实度(%) 19-31.5 mm 9.5-19 mm 4.75-9.5 mm 0-4.75 mm 水泥(%) 最大干密度(g/cm3) 最佳含水量(%) 水稳底基层 25 28 15 32 3.5 2.369 4.4 97 说明:①混合料压实密度=最大干密度*97%=2.30 g/cm3;②碎石:石屑(机制砂)=68:32;③碎石(1#、2#、3#)松方干密度为1.5t/m3,石粉(4#)1.6t/m3,预算价格参照材料到场价。 2.水稳基层配合比 表2 水稳基层配合比 结构层 指标 各种材料用量 振动压实试验 压实度(%) 19-31.5 mm 9.5-19 mm 4.75-9.5 mm 0-4.75 mm 水泥(%) 最大干密度(g/cm3) 最佳含水量(%) 水稳基层 22 30 19 29 4.3 2.406 4.9 98 说明:①计算混合料时,混合料压实密度按照2.406*0.98=2.36t/m3计算,水泥剂量按照4%控制;②上、下基层之间之间,下基层与底基层之间洒水泥浆,水泥用量1.5kg/m2,按1.0kg/m2控制;③水稳基层混合料采用四档料控制,碎石(1#-3#):石屑(机制砂)=71:29;④碎石(1#、2#、3#)松方干密度为1.5t/m3,石粉(4#)1.6t/m3,预算价格参照材料到场价。 3.沥青下面层配合比 3.1 AC-25C目标配合比 表3 AC-25C目标配合比 材料种类 矿料规格(mm) 密度(t/m3) 最佳油石比 (%) 19~ 26.5mm 9.5~ 19mm 4.75~ 9.5mm 2.36~ 4.75mm 0~2.36mm 矿粉 比例(%) 18.5 32.0 16.0 12.0 19.0 2.5 2.436 3.9 3.2 AC-25C生产配合比 表4 AC-25C生产配合比 材料种类 矿料规格(mm) 相对密度(t/m3) 最佳油石比 (%) 1#仓 2#仓 3#仓 4#仓 5#仓 矿粉 比例(%) 16 32 18 10 21 3 2.44 3.9 说明:①计算混合料时,混合料压实密度按照2.44*0.99=2.42t/m3计算,沥青油石比按照3.7%控制;②沥青下面层混合料采用五档料控制,碎石(1#-4#):机制砂=76:21,集料(1#-5#):矿粉(填隙料)=97:3③碎石(1#、2#、3#、4#)松方干密度为1.5t/m3,机制砂(5#)1.6t/m3,预算价格参照材料到场价;④计算混合料吨数及材料用量时以生产配合比为依据,因为目标配合比是冷料仓的冷料配合比,在进入热料仓前进行二次筛分,实际配料的配合比采用生产配合比,在计算材料用量时应充分考虑到溢料量。 4.沥青中面层配合比 4.1 AC-20C目标配合比 表5 AC-25 目标配合比 材料种类 矿料规格(mm) 密度(t/m3) 最佳油石比 (%) 9.5~ 19mm 4.75~ 9.5mm 2.36~ 4.75mm 0~2.36mm 矿粉 比例(%) 42.5 24 9 22 2.5 2.446 4.4 4.2 AC-20 生产配合比 表6 AC-20 生产配合比 材料种类 矿料规格(mm) 相对密度(t/m3) 最佳油石比 (%) 1#仓 2#仓 3#仓 4#仓 5#仓 矿粉 比例(%) 18.5 26 21 10 22 2.5 2.441 4.4 说明:①计算混合料时,混合料压实密度按照2.441*0.99=2.42t/m3计算,沥青油石比按照4.2%控制;②沥青中面层混合料采用四档料控制,碎石(1#-3#):机制砂=75.5:22,集料(1#-4#):矿粉(填隙料)=97.5:2.5③碎石(1#、2#、3#)松方干密度为1.5t/m3,机制砂(4#)1.6t/m3,预算价格参照材料到场价;④计算混合料吨数及材料用量时以生产配合比为依据,因为目标配合比是冷料仓的冷料配合比,在进入热料仓前进行二次筛分,实际配料的配合比采用生产配合比,在计算材料用量时应充分考虑到溢料量。 5.沥青上面层配合比 5.1 SMA-13目标配合比 表7 SMA-13 目标配合比 材料种类 矿料规格(mm) 密度(t/m3) 最佳油石比(%) 木质纤维素(%) 抗剥落剂(%) 9.5~ 13.2mm 4.75~ 9.5mm 2.36~ 4.75mm 0~2.36mm 矿粉 水泥 比例(%) 34 44 0 12 8 2 2.457 5.9 0.35(占混合料质量) 0.3(占沥青质量) 5.2 SMA-13 生产配合比 表8 SMA-13 生产配合比 材料种类 矿料规格(mm) 相对密度(t/m3) 最佳油石比(%) 木质纤维素(%) 抗剥落剂(%) 1#仓 2#仓 3#仓 4#仓 矿粉 水泥 比例(%) 36 37 6 11 8 2 2.457 5.9 0.35(占混合料质量) 0.3(占沥青质量) 说明:①计算混合料时,混合料压实密度按照2.457*0.99=2.43t/m3计算,沥青油石比按照5.7%控制,水泥按照1.5%控制,木质纤维素按照0.3%控制,抗剥落剂按照0.15%控制;②沥青上面层混合料采用四档料控制,由于2#和3#掺在一起了,故目标配合比中显示是三档料,碎石(1#-4#):机制砂=78:12,集料(1#-4#):矿粉+水泥(填隙料)=90:10③碎石(1#、2#、3#)松方干密度为1.5t/m3,机制砂(4#)1.6t/m3,预算价格参照材料到场价;④计算混合料吨数及材料用量时以生产配合比为依据,因为目标配合比是冷料仓的冷料配合比,在进入热料仓前进行二次筛分,实际配料的配合比采用生产配合比,在计算材料用量时应充分考虑到溢料量。 二、各种型号混凝土配合比 1.C15砼配合比 表9 C15配合比中各材料每立方米砼用量表 W/C 水泥(kg) 砂(kg) 碎石(kg) 水(kg) 备注 0.73 281(P.C32.5) 758 1136 205 说明:①C15砼设计容重为2380kg/m3,即2.38t/m3;②集料采用四档料控制,其中4.75-9.5mm:9.5-19mm:19-31.5mm=20:50:30,0-4.75mm为细集料(砂);③Mc:Ms:Mg:Mw=281:758:1136:205=1:2.70:4.04:0.73;④碎石(1#、2#、3#)松方干密度为1.5t/m3,机制砂(4#)1.6t/m3,预算价格参照材料到场价;⑤主要用于C15现浇混凝土加固土路肩及超高段底部混凝土施工。 2.C20砼配合比 表10 C20配合比中各材料每立方米砼用量表 W/C 水泥(kg) 砂(kg) 碎石(kg) 水(kg) 备注 0.54 380(P.C32.5) 690 1125 205 说明:①C20砼设计容重为2400kg/m3,即2.4t/m3;②集料采用四档料控制,其中4.75-9.5mm:9.5-19mm:19-31.5mm=20:50:30,0-4.75mm为细集料(砂);③Mc:Ms:Mg:Mw=380:690:1125:205=1:1.82:2.96:0.54;④碎石(1#、2#、3#)松方干密度为1.5t/m3,机制砂(4#)1.6t/m3,预算价格参照材料到场价;⑤主要用于中渗沟、横向排水管包封砼施工。 3.C25砼配合比 表11 C25配合比中各材料每立方米砼用量表 W/C 水泥(kg) 砂(kg) 碎石(kg) 水(kg) 备注 0.49 418(P.C32.5) 675 1102 205 说明:①C25砼设计容重为2400kg/m3,即2.4t/m3;②集料采用四档料控制,其中4.75-9.5mm:9.5-19mm:19-31.5mm=20:50:30,0-4.75mm为细集料(砂);③Mc:Ms:Mg:Mw=418:675:1102:205=1:1.61:2.64:0.49;④碎石(1#、2#、3#)松方干密度为1.5t/m3,机制砂(4#)1.6t/m3,预算价格参照材料到场价;⑤主要用于中沟、路肩沟、现浇C25砼加固土路肩、集水井井身及路缘石施工。 4.C30砼配合比 表12 C30配合比中各材料每立方米砼用量表 W/C 水泥(kg) 砂(kg) 碎石(kg) 水(kg) 备注 0.53 387(P.O42.5) 695 1133 205 说明:①C25砼设计容重为2420kg/m3,即2.42t/m3;②集料采用四档料控制,其中4.75-9.5mm:9.5-19mm:19-31.5mm=20:50:30,0-4.75mm为细集料(砂);③Mc:Ms:Mg:Mw=387:695:1133:205=1:1.80:2.93:0.53;④碎石(1#、2#、3#)松方干密度为1.5t/m3,机制砂(4#)1.6t/m3,预算价格参照材料到场价;⑤主要用于中沟盖板、集水井盖板、C30砼过渡板施工。 5.C40砼配合比 表13 C40配合比中各材料每立方米砼用量表 W/C 水泥(kg) 砂(kg) 碎石(kg) 水(kg) 外加剂(kg) 备注 0.35 394(P.O42.5) 710 1208 138 3.152 说明:①C40砼设计容重为2450kg/m3,即2.45t/m3;②集料采用四档料控制,其中4.75-9.5mm:9.5-19mm:19-31.5mm=20:50:30,0-4.75mm为细集料(砂);③Mc:Ms:Mg:Mw=394:710:1208:138:3.152=1:1.80:3.07:0.35:0.008;④碎石(1#、2#、3#)松方干密度为1.5t/m3,机制砂(4#)1.6t/m3,预算价格参照材料到场价;⑤主要用于C40砼过渡板、紧急停车带、收费站砼面板、连续配筋板施工。 3
