正反转 控制。
一、填空题
1、所谓电机，是以 电磁感应 为原理，来实现 能量转换或信号传递 的 电气设备或机电元件 。
发电机是一种由 原动机 拖动，将 机械能 转换为 电能 的电机。
电动机的作用是将 电能 转换为 机械能 ，驱动机械设备。
控制电机是一种进行 信号的传递和转换 的电机，用作 执行元件 、 检测元件 或 解算元件 。
电机的基本电磁理论的有 全电流定律 、 电磁感应定律 、 电磁力定律 。
任何一台电机既可作发电机运行，也可作电动机运行，这一性质称为电机的 可逆原理 。
如果电机转子输入机械能，而电枢绕组输出电能，电机作为 发电机 运行； 如果在电枢绕组中输入电能，转子输出机械能，则电机作为 电动机 运行。
直流电机由 定子 与 转子 两大部分组成，定子与转子之间有空隙,称为 气隙 。
直流电机定子部分包括 主磁极 、 换向极 、 电刷 、机座等；
直流电机转子部分包括 电枢铁心 、 电枢绕组 、 换向器 、 转轴 、风扇等。
直流电机主磁极的作用： 产生恒定的气隙磁通 ，由铁心和励磁绕组构成。
直流电机换向磁极的作用： 改善电机的换向性能 ，防止产生 电弧火花 。
直流电机电刷装置的作用：与 换向片 配合,完成 直流与交流的互换 。
直流电机电枢铁心的作用：主磁路的一部分，放置 电枢绕组 。
直流电机换向器的作用：与 电刷装置 配合,完成 直流与交流的互换 。
供给励磁绕组电流的方式称为 励磁方式 。分为他励和自励两大类，自励方式又分 并励 、 串励 和 复励 三种方式。
直流电机电枢电势表达式为Ea=CeΦn
①Ea∝φn，改变φ或n的大小，可使Ea大小发生变化，当磁通Φ单位为Wb，转速n单位为r/min，则电枢电势Ea单位为V；
②Ea方向取决于φ和n的方向，改变Φ的方向（即改变励磁电流If的方向），就可改变Ea的方向。
直流电机的电磁转矩
从电磁转矩表达式T=CTΦIa可见：

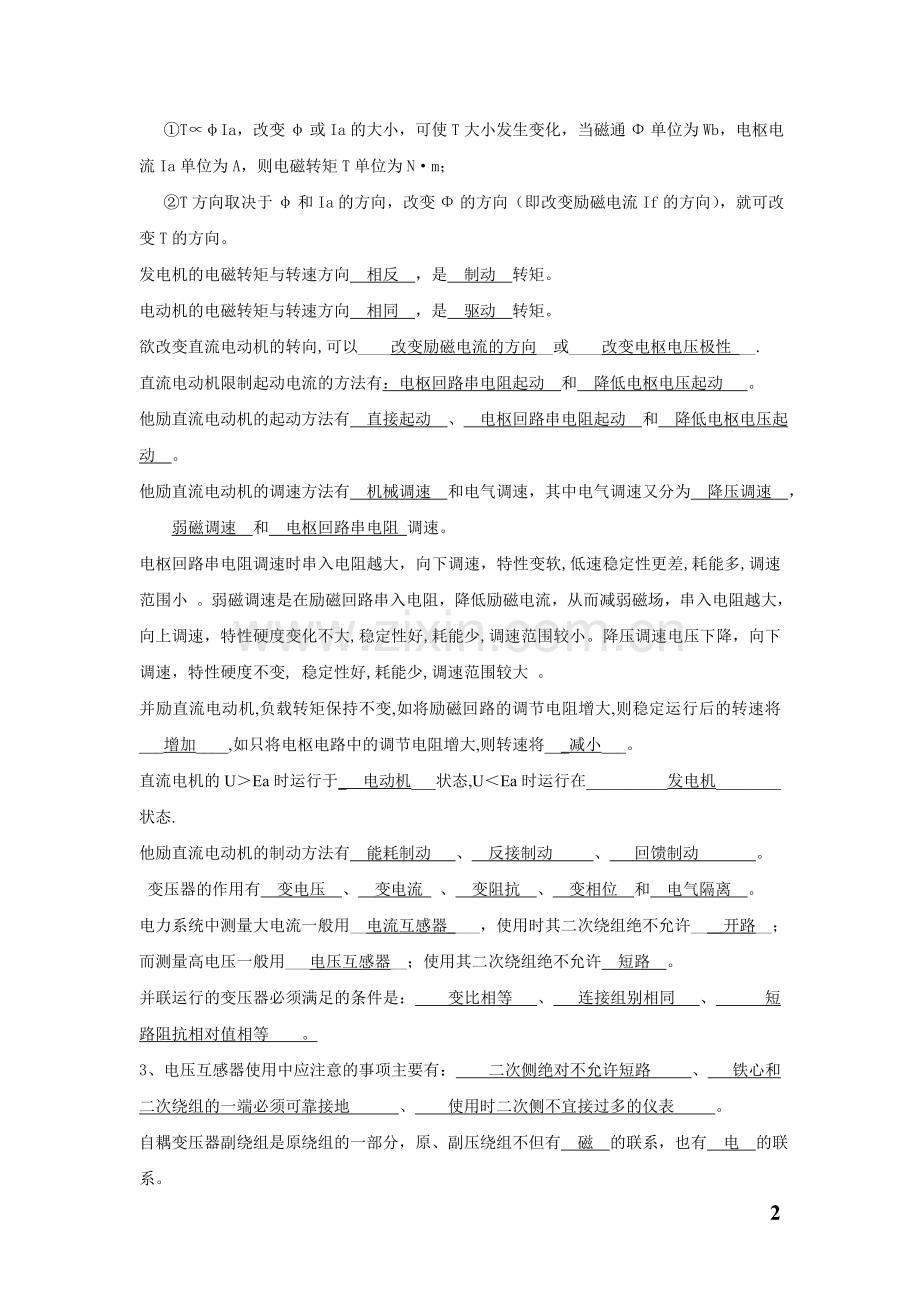

①T∝φIa，改变φ或Ia的大小，可使T大小发生变化，当磁通Φ单位为Wb，电枢电流Ia单位为A，则电磁转矩T单位为N·m；
②T方向取决于φ和Ia的方向，改变Φ的方向（即改变励磁电流If的方向），就可改变T的方向。
发电机的电磁转矩与转速方向 相反 ，是 制动 转矩。
电动机的电磁转矩与转速方向 相同 ，是 驱动 转矩。
欲改变直流电动机的转向,可以____改变励磁电流的方向__或____改变电枢电压极性 __.
直流电动机限制起动电流的方法有：电枢回路串电阻起动 和 降低电枢电压起动 。
他励直流电动机的起动方法有 直接起动 、 电枢回路串电阻起动 和 降低电枢电压起动 。
他励直流电动机的调速方法有 机械调速 和电气调速，其中电气调速又分为 降压调速 ，弱磁调速 和 电枢回路串电阻 调速。
电枢回路串电阻调速时串入电阻越大，向下调速，特性变软,低速稳定性更差,耗能多,调速范围小 。弱磁调速是在励磁回路串入电阻，降低励磁电流，从而减弱磁场，串入电阻越大，向上调速，特性硬度变化不大, 稳定性好,耗能少,调速范围较小 。降压调速电压下降，向下调速，特性硬度不变, 稳定性好,耗能少,调速范围较大 。
并励直流电动机,负载转矩保持不变,如将励磁回路的调节电阻增大,则稳定运行后的转速将___增加____,如只将电枢电路中的调节电阻增大,则转速将___减小___。
直流电机的U＞Ea时运行于_ 电动机___状态,U＜Ea时运行在__________发电机________状态.
他励直流电动机的制动方法有 能耗制动 、 反接制动 、 回馈制动 。
变压器的作用有 变电压 、 变电流 、 变阻抗 、 变相位 和 电气隔离 。
电力系统中测量大电流一般用__电流互感器____，使用时其二次绕组绝不允许____开路__；而测量高电压一般用___电压互感器__；使用其二次绕组绝不允许 短路 。
并联运行的变压器必须满足的条件是： 变比相等 、 连接组别相同 、 短路阻抗相对值相等 。
3、电压互感器使用中应注意的事项主要有： 二次侧绝对不允许短路 、 铁心和二次绕组的一端必须可靠接地 、 使用时二次侧不宜接过多的仪表 。
自耦变压器副绕组是原绕组的一部分，原、副压绕组不但有 磁 的联系，也有 电 的联系。
三相异步电机定子铁心是由 0.5mm 厚的硅钢片叠压制成，在其内圆冲有分布的槽。
三相异步电机定子铁心的作用：一是槽内可用来 嵌放定子绕组 ；二是 定子铁心构成电动机磁路的一部分 。
三相异步电机定子绕组由 铜导线 绕制而成，构成 电动机电路 的一部分。
三相异步电机机座是电动机的支架，一般用 铸铁或铸钢制成 。
2、决定三相异步电机磁场转速的是 绕组极数 ，电流频率 。
5、三相异步电动机的调速方法可分 改变定子电压 调速，
转子串电阻 调速， 串级 调速， 变极 调速， 变频 调速， 电磁转差离合器 调速。
6、交流伺服电动机的转子结构有两种形式，一种是 笼型转子 ，另一种形式是 非磁性空心杯形转子 。
增加绕线式异步电动机起动转矩方法有 转子串电阻起动 ，　　转子串频敏变阻器起动　。
13、鼠笼式异步电动机的额定电压为380V,Δ接法。若采用Y—Δ降压起动，在起动过程中，电动机作 Y 接法，其线电压为 380 V，绕组相电压为 220 V。
三相笼型异步电动机的起动方法有 直接起动 和降压起动，其中降压起动又有 Y—Δ降压起动 ， 自耦变压器降压起动 ， 延边三角形降压启动 和 定子串电阻或电抗减压起动 。
将三相异步电动机和电源相接的任意两相互换，就可实现 反转 。
三相异步电动机的制动方法有 能耗制动 、 反接制动 、 回馈制动 。
三相异步电动机能耗制动时，制动转矩随电动机的惯性转速下降而 减小 ，故制动平稳且能量消耗小 ，但是制动力较弱，特别是 低速时 尤为突出；另外控制系统需附加 直流电源装置 。
绕线型感应电动机转子串入适当的电阻，会使起动电流 减小 ，起动转矩 增大 。三相异步电动机的调速方法可分为改变理想空载转速和改变转差率两大类，其中改变转差率转速调速方法包括 改变定子电压 调速， 转子串电阻 调速， 串级 调速。
在电源频率不变的条件下，改变电动机的极对数，电动机的同步转速就会发生变化，从而改变电动机的转速，若极对数减小一半，同步转速n1就提高一倍，电动机的转速n也几乎升高一倍。
通常用改变定子绕组的接法来改变极对数的电动机称为多速电动机。
降低电源频率时，必需同时降低电源电压。保持U1/f1为常数，则Φ0为常数，这是恒转矩调速方式。
低压电器：用于交流额定电压 1200V及以下 、直流额定电压 1500V及以下 的电路中起通断、保护、控制或调节作用的电器产品。
7、接点的接触形式为 点接触 、 线接触 和面接触。
8、常用自动空气开关的过电流脱扣器用作__过电流或短路__保护，欠压脱扣器用作__欠压__保护，热脱扣器用作__过载____保护。
15、触头的主要形式有：桥式触头 、 指式触头 。
16、反接制动控制中在电动机转速快接近零时由 速度继电器 来控制切断反向电源，以避免电动机反转。
17、交流接触器的铁心一般用 硅钢片 叠压而成,以减少 磁滞涡流损耗 ，其铁心端面嵌有 短路环 ，其作用是 消除振动和噪声 。
24、熄灭电弧的方法有 将电弧拉长 、使弧柱冷却 、 把电弧分成若干短弧 等。
25、时间继电器按其动作原理可分为 电磁阻尼式 ，空气阻尼式，电动机式和晶体管式，
时间继电器按延时方式可分为 通电延时型 和 断电延时型 两种。
由于热继电器主双金属片受热膨胀的热惯性及动作机构传递信号的 惰性原因 ，热继电器从电动机过载到触点动作需要一定的时间，因此热继电器不能作 短路保护 。
但也正是这个热惯性和机械惰性，保证了热继电器在电动机起动或短时过载时不会动作，从而满足了电动机的运行要求
低压断路器即低压自动空气开关，又称自动空气断路器。
作用：既能带负荷通断电路，又能在失压、短路和过负荷时自动跳闸，保护线路和电气设备。
顺序控制时，控制先起动电机的接触器常开触点应 串 在后起动电机的 接触器线圈电路中 。
顺序控制时，控制先停止电机的接触器常开触点 并联 在后停止电机的 停止按钮两端 。
制作电动机控制线路包括根据控制要求绘制 电气原理图 、 电器元件布置图 和电气安装接线图。
26、车削螺纹时，为避免乱扣，要反转退刀，因此要对电动机实行
评卷人

正反转 控制。

二、选择题
（ ）下图中电机的励磁方式为 。
A：他励 B：串励 C：并励 D：复励

（ ）2、直流发电机的额定功率是指 。
A. 输入的电功率 B.输入的机械功率
B. 输出的电功率 D. 输出的机械功率
（ ）3．直流电机直接起动电流将通常可达到 。
A：（ 3～ 5）IN B：（ 4～ 7）IN
C：（ 10～ 20）IN D：（ 20～ 30）IN
（ A ）4．额定运行时，转差率一般在 之间。
A：0.01～0.06 B：0.1～0.6
C：0.05～0.2 D：0.5～1
（ ）2、由异步电动机的人为机械特性分析知道，当降低定子的电压时，下面哪一个参数是不变的 。
A.最大电磁转矩Tm B.临界转差率sm
C.起动转矩TSt D.以上的参数都不变
( C )由转矩特性分析知道，电动机临界转差率 ，为了增大起动转矩，
希望转子回路电阻R2 。
A.越大越好 B.越小越好 C.等于X20 D.以上答案都不对
（ B ）三相交流异步电机直接起动时电流将通常可达到 。
A：（ 3～ 5）IN B：（ 4～ 7）IN
C：（ 10～ 20）IN D：（ 20～ 30）IN
（ ）以下电路为三相交流异步电机 电路。
A：能耗制动 B：反接制动
C：回馈制动 D：Y-△降压起动

（ ）以下电路为三相交流异步电机 电路。
A：能耗制动 B：反接制动
C：回馈制动 D：Y-△降压起动

（ ）以下电路为三相交流异步电机 主电路。
A：能耗制动 B：反接制动
C：定子回路串电阻起动 D：Y-△降压起动

（　　）1、三相绕线型异步电动机可逆运转并要求迅速反向的，一般采用 。
A.能耗制动   B.反接制动
C.机械抱闸制动  D.再生发电制动
（ ）以下 不是三相异步电动机调速方法。
A. 改变电源频率 B. 交换两相电源接线
C. 改变电机极对数 D.改变转差率
（ ）以下图电器属于 。
A. 瓷插式熔断器 B. 螺旋式熔断器 C. 无填料封闭管式熔断器
D.有填料封闭管式熔断器 E .快速熔断器 F . 自复式熔断器

（ ）以下图电器属于 。

A. 交流接触器 B. 刀开关
C.继电器 D. 低压断路器
（ C ）1、从工作原理来看，中、小型电力变压器的主要组成部分是 。
A：油箱和油枕 B：油箱和散热器
C：铁心和绕组 D：外壳和保护装置
（ D ）2、自耦变压器的特点是 。
A.原、副绕组之间只有磁的耦合
B.原、副绕组之间只有电的联系
C.只有一个绕组，因此没有原、副绕组之分
D.原、副绕组之间不仅有磁的耦合，而且有电的联系
（ D ）3、关于直流电动机调速方法正确的有
A：变极调速； B：变频调速；
C：改变转差率调速； D：改变电枢电压调速。
（ C ）4、改善交流电动机的启动性能主要是为了 。
A：增大启动电流以提高启动转矩； B：增大启动电压以提高启动转矩；
C：减小启动电流并获取尽可能大的启动转矩；
D：降低启动转速以减少对电机硬件的冲击。
（ A ）5、异步电动机不希望空载或轻载的主要原因是 。
A：功率因数低 B：定子电流较大
C：转速太高有危险 D：转子电流较大
（　B　）6、在水轮发电机中，如果n=100r/min，则电机应为 对磁极。
A：10　　　B:30 C:60 D:120
（ C ）7、三相异步电动机有一定的轻负载下运行。若电源电压有所降低，则转子的转速会 。
A、变大；　　B、不变；　　C、变小。
（ B ）8、热继电器主要用于电动机的 保护。
A.短路 B.过载 C.失压 D.过热
（ A ）9、由于电弧的存在，将导致 。
A.电路的分断时间加长 B.电路的分断时间缩短
C.电路的分断时间不变 D.电路的分断能力提高
（ B ）10、M7130型平面磨床控制线路中与电磁吸盘线圈并联的电阻作用是
A、减小电流 B、放电作用
C、退磁作用 D、分压作用
（ B ）11、电动机单向起停控制电路中，起动按钮两端并联KM的常开辅助触头，可实现 。
A.点动 B.自锁 C.互锁 D.点动和自锁
（ Ｄ ）1、如果将额定电压为110v/24v的变压器接入110v的直流电源，将发生什么现象？　　　　 　　　　　　
Ａ．输出24v的直流电压 Ｂ．输出电压低于24伏
Ｃ．输出电压24伏，原绕组过热 Ｄ．没有电压输出，原绕组严重过热
（ B ）2、直流电动机在旋转一周的过程中，某一个电枢绕组元件（线圈）中所流过的电流是：
A．直流电流 B.交流电流 C. 互相抵消正好为零
（ Ｃ ）5、一台50三相感应电动机的转速为，该电机的级数和同步转速为 。
Ａ ４极，；　　　Ｂ ６极，；
Ｃ ８极，；　　　 Ｄ １０极，。
（ A ）6、步进电动机转速与脉冲电源的关系是 。
A：与电源脉冲频率成正比； B：与电源脉冲数成正比；
C：与电源脉冲宽度成正比； D：与电源脉冲幅值成正比；
（ B ）7、热继电器过载时双金属片弯曲是由于双金属片的 。
A、机械强度不同 B、热膨胀系数不同 C、温差效应
（ A ）8、在螺旋式熔断器的熔管内要填充石英沙，石英沙的作用是 。
A、灭弧 B、导电 C、固定熔体使其不摇动绝缘
（ D ）9、在下图符号中，表示断电延时型时间继电器触头的
是 。

（ B ）10、下列哪个控制电路能正常工作 。

（ C ）11、M7130平面磨床加工完毕，取下工件之前必须去磁，当将开关SA1扳至“退磁”位置的时间过长，则会出现
A、退磁不够 B、退磁更彻底
C、工件反向充磁，使工件取不下来 D、电磁吸盘被烧坏
（ A ）2、一台直流发电机，由额定运行状态转速下降为原来的20℅，而励磁电流及电枢电流不变，则 。
A：Ea下降20℅， B：T下降20℅，
C：Ea和T都下降20℅， D：端电压下降20℅。
（ D）3、三相异步电动机，若三相绕组的首端分别接A、B、C三相电源，则改变其转向的方法有 。
A、 将三个出线端分别接电源；
B、 将三个出线端分别接电源C、A、B。
C、 将接成一点
D、 将三个出线端分别接电源A、C、B；
（ A ）4、同步电动机的“同步”是指 。
A.转子转速与旋转磁场转速相同 B.转子转速与旋转磁场转速很接近
C.转子转速与电源频率相同 D. 转子转速与定子转速相同
（　A　）5、三相异步电动机反接制动时，采用对称制电阻接法，可以在限制制动转矩的同时，也限制了 。
A：制动电流　B：启动电流　C：制动电压　　D：启动电压
( D )6、电磁转差离合器中，在励磁绕组中通入的励磁是 。
A：正弦交流电　　B：非正弦交流电流
C：脉冲电流 D： 直流电流
（ C ）7、频敏变阻器起动控制的优点是 。
A．起动转矩平稳，电流冲击大 B．起动转矩大，电流冲击大
C．起动转矩平稳，电流冲击小 D．起动转矩小，电流冲击大
（ A ）8、由于电弧的存在将导致 。
A、电路分断时间加长 B、电路分断时间缩短 C、电路分断时间不变
（ C ）9、甲乙两个接触器，欲实现连锁控制，则应
A.在甲接触器的线圈电路中串入乙接触器的动断触点
B.在乙接触器的线圈电路中串入甲接触器的动断触点
C.在两接触器的线圈电路中互串入对方的动断触点
D. 在两接触器的线圈电路中互串入对方的动合触点
（ A ）10、M7130型平面磨床控制线路中的欠电流继电器KI的作用是
A、防止事故 B、放电作用
C、退磁作用 D、跳闸作用
（ A ）11、Z3040摇臂钻床的上升（或下降）过程是采用 控制。
A、点动 B、手动 C、连续运转 D、以上都不是
一台联结组为Y,D11的三相电力变压器: U1N/ U2N =110/5kV,此变压器的变比K应等于（ ）
A.8.5 B.12.7 C.22

三、设计题（本题共2小题，每题15分，满分30分）

1、设计控制一个电路：
a) 用按钮控制电动机的正反转的电路，
b) 要求有必要的保护环节。画出电路图。

2、设计一台电动机，满足下列要求：
具有两地控制电动机的起动与停止，其中一地可控制电动机的点动和连续运行；具有必要的保护。试画出其电路图。

甲地控制：SB1、SB3、SB5,其中SB5为点动按钮
乙地控制：SB2、SB4
1、某机床由一台鼠笼异步电动机拖动，润滑油泵由另一台鼠笼异步电动机拖动，电机均采用直接起动，工艺要求如下：
（1） 主轴电机必须在油泵电机开动后，才能起动
（2） 主轴正常为正向运转，但为了调试方便，要求能正反向点动
（3） 主轴停止后，才允许油泵停止
（4） 有必要的保护
试设计其控制电路

2、有一小车由笼型感应电动机拖动，其动作程序如下：
（1）小车由原位开始前进，到终端后自动停止；
（2）在终端停留3min后自动返回原位停止
（3）要求能在前进或后退途中任意位置都能使小车停止或再次起动继续运行。
试设计主电路和控制电路

1、设计一个控制电路，其要求是：
（1）M1起动30S后，M2自行起动；
（2）M2运行1min 后，M1停止，同时M3自行起动
（3）再运行2min后，M2和M3停止；请画出控制电路，并说明接触器控制的电动机。

KM1控制M1电机
KM2控制M2电机
KM3控制M3电机

2、某机床的液压泵电动机M1和主电机M2的运行情况，有如下的要求：
（1）必须先起动M1，然后才能起动M2。
（2）M2可以单独停转。
（3）M1停转时，M2也应自动停转。
试设计满足上述要求的控制线路。

KM1控制M1电机
KM2控制M2电机
画出电动机的双重联锁正反转运行电路：

下图为自动切除电阻的起动控制电路，试分析其工作过程

合上电源开关QS、按下起动按钮SB2
KM1、KT线圈同时通电KT辅助触点自锁
KM1主触点接通电源，电动机串电阻起动
时间继电器KT延时结束 ， KT动合触点延时闭合
接触器KM2线圈通电
KM2动合辅助触点闭合自锁，动断辅助触点断开使KM1线圈断电，继而KT线圈断电。KM2主触点闭合，切除起动电阻R，电动机转入全压运行
下图为自动往复循环控制线路控制电路，试分析其工作过程

合上开关QS，按下起动按钮SB2 ，KM1通电自锁，电动机正转，拖 动运动部件向左运动 ；当部件运动到使其上的撞块B压下行程开关SQ2时，SQ2动断触点断开，KM1失电释放，SQ2动合触点闭合，使KM2得电自锁，电动机正转变为反转，拖动运动部件朝右运动 ；当撞块A压下行程开关SQ1时，电动机又由反转变正转。如此周而复始，运动部件即在受限制的行程范围内进行往返运动 。

画出自动星－三角降压起动控制电路图

画出双速电机装接线路

四、问答题：
1，试述直流电动机的工作原理
励磁绕组通上直流电源建立磁场或由磁铁直接建立磁场，通过电刷和换向器将直流变为元件的交流电引入 ，产生电磁转矩使电机旋转 f = BXli，从而带动负载旋转 。
2，试述直流发电机工作原理
励磁绕组通上直流电源建立磁场或由磁铁直接建立磁场，导体切割磁场产生交变的感应电势 ，通过换向器和电刷将交流变为直流电引出至负载 。
3．试述对直流电动机的起动的要求：
（1）要有足够大的起动转矩。
（2）起动电流要限制在一定的范围内（1.5-2）IN。
（3）起动设备要简单、可靠。
4．试述直流电机三种调速方法的特点。
电枢回路串电阻调速时串入电阻越大，向下调速，特性变软,低速稳定性更差,耗能多,调速范围小 。弱磁调速是在励磁回路串入电阻，降低励磁电流，从而减弱磁场，串入电阻越大，向上调速，特性硬度变化不大, 稳定性好,耗能少,调速范围较小 。降压调速电压下降，向下调速，特性硬度不变, 稳定性好,耗能少,调速范围较大 。

调速方法
改变的参数
特 点
串电阻
电枢电路串接电阻,减小Ia
向下调速，特性变软,低速稳定性更差,耗能多,调速范围小
调 压
降低电枢电路电压
向下调速，特性硬度不变, 稳定性好,耗能少,调速范围较大
调 磁
励磁电路串接电阻,减小If,减小Φ
向上调速，特性硬度变化不大, 稳定性好,耗能少,调速范围较小

5．简要说明同步电机和异步电机概念的分别
同步和异步都是指电机的转速和电源的频率的关系。
同步是指电机的转速和电源交流电的频率同步，与电机负荷无关。
异步是指电机的转速和电源交流电的频率不同步，与电机负荷有关。
供电方面：异步电机只需在定子侧加电压，而同步电机需在定子和转子侧均加电压。
应用上：同步电机对转速要求严格的场合，多用于发电机 。异步电机价格低廉，结构简单，但效率较低，多用于电动机。
6．简述三相异步电动机的工作原理
电机定子绕子通上三相交流电后会产生旋转磁场，转子导体与旋转磁场之间存在着相对运动，根据右手定则, 转子绕组内感应电动势，转子闭合形成电流方向， 通电转子根据左手定则，转子导体受力，形成转矩。
三相异步电动机转子转速n总是小于旋转磁场的转速n1，所以称为异步电动机
负载越大，转速越低，转差率越大。转差率的大小能够反映电机的转速大小或负载大小。电机的转速为：
7．简述三相交流异步电机直接起动时的影响：
（1）起动电流较大，可达额定电流的4～7 倍，甚至达到8～12倍。
（2）过大的起动电流造成电机过热，影响电动机的寿命。
（3）过大的起动电流使电动机受到电动力的冲击，绕组变形可能造成短路而烧毁电动机。
（4）过大的起动电流会使电网线路电压降增大，对同一线路中的其他电器设备造成影响。
8．简单说明继电器与接触器的区别：
1.继电器可对多种输入量的变化做出反应，而接触器只有在一定的电压信号下才动作；
2.继电器用于切换小电流的控制电路和保护电路，而接触器是用来控制大电流电路
3.继电器没有灭弧装置，也无主辅触点之分等。
9、三相交流异步电动机降压起动的目的是什么？电气上常用的降压起动方法有几种？Y-Δ降压起动的特点是什么？
答：降压起动的目的是减小起动电流，以减小和限制起动时对机械设备的冲击；常用的降压起动方法有：定子绕组串电阻或电抗器降压起动，Y-Δ降压起动，延边三角形联接降压起动，串自耦变压器降压起动。Y-Δ降压起动的特点是：起动时减小加在电动机定子绕祖上的电压，以限制起动电流；而在起动后再将电压恢复之额定值，使电动机全压运行。
10、为什么异步电动机本身固有的起动电流很大，而起动转矩不大？
答：异步电动机起动时 转速n=0 ，转子导条切割磁力线速度很大。
转子感应电势大，转子电流大，定子电流也大。异步电动机本身固有的起动电流很大。
起动时,S=1,远大于运行时S ,转子漏抗X2S=SX2很大,功率因数很低,尽管转子电流很大,但转子电流的有功分量并不大.
由于起动电流大,定子漏阻抗压降大,使定子感应电动势减小,对应的气隙磁通减小.所以起动转矩不大。
11．鼠笼异步电动机常用的降压起动方法有哪些？
鼠笼异步电动机常用的降压起动方法有：
1、定子串电阻或电抗降压起动
2、Y-Δ降压起动
3、自藕变压器降压起动
4、延边三角形起动
12、三相异步电动机在一定负载下运行时，如电源电压降低，电动机的转矩、电流及转速有何变化？
答：在电源频率等不变的情况下，电动机的转矩（包括起动转矩，额定转矩、最大转矩）与电源电压的平方成正比，若电压降低，转矩减小，如电压降低到额定电压的70%，则转矩只有原数值的49%，同时由于轴上负载不变，则其转速就要降低，使转子和定子旋转磁场之间的相对转速差增加，引起转子电流增加，电动机定子电流也增加，如降低时间较长，那么应减小轴上负载才运行，否则电动机将烧毁。
五、计算题
1．一台直流电动机的额定数据为：PN=13KW，UN=220V，nN=1500r/min，ηN=87.6%，求额定输入功率PIN、额定电流IN和额定输出转矩T2N。
解：

2．低压照明变压器一次绕组匝数N1=1210匝，一次绕组电压U1=220V，现要求二次绕组输出电压U2=36V，求二次绕组匝数N2及变比K。
解：

3．现有三种规格的白织灯：36V/500W，36V/60W，220V/60W，另有一台额定容量SN=300V.A、电压为 220V／36 V的变压器，问：（1）上述三种白织灯中，哪种可以接在该变压器的二次侧使用？最多能接这种规格的白织灯几个？（2）此变压器一次绕组的匝数是825匝，求二次绕组的匝数是多少？（3）二次侧灯泡点亮时，变压器一次、二次绕组中的电流各为多少？
解：（1）36V/60W， 5个
（2）
（3） 灯泡点亮时，变压器二次绕组电流

则一次绕组电流

4．三相异步电动机 磁极对数p=3，电源f1=50Hz，电机额定转速n=960r/min。求：转差率s 。解：同步转速：

转差率：

5．有一台三相异步电动机，其额定转速 n＝1450 r/min，空载转差率为0.26％。求该电动机的磁极对数、同步转速、空载转速n0及额定负载时的转差率。
解：要求转差率，首先应知道同步转速n1。最接近于n＝1450 r／min的同步转速是 nl=1500 r／min，磁极对数 p=2。
空载时的转速

额定转差率为

6．三相异步电动机，电源电压 =380V，三相定子绕组D接法运行，额定电流IN=20A，启动电流Ist/IN=7，
求： （1）D接法时的启动电流Ist D
（2）若启动时改为Y接法，求 Ist Y
解：（1）Ist D =7 IN =7´20=140A
