三门峡铂景湾3#楼临时用电方案.doc

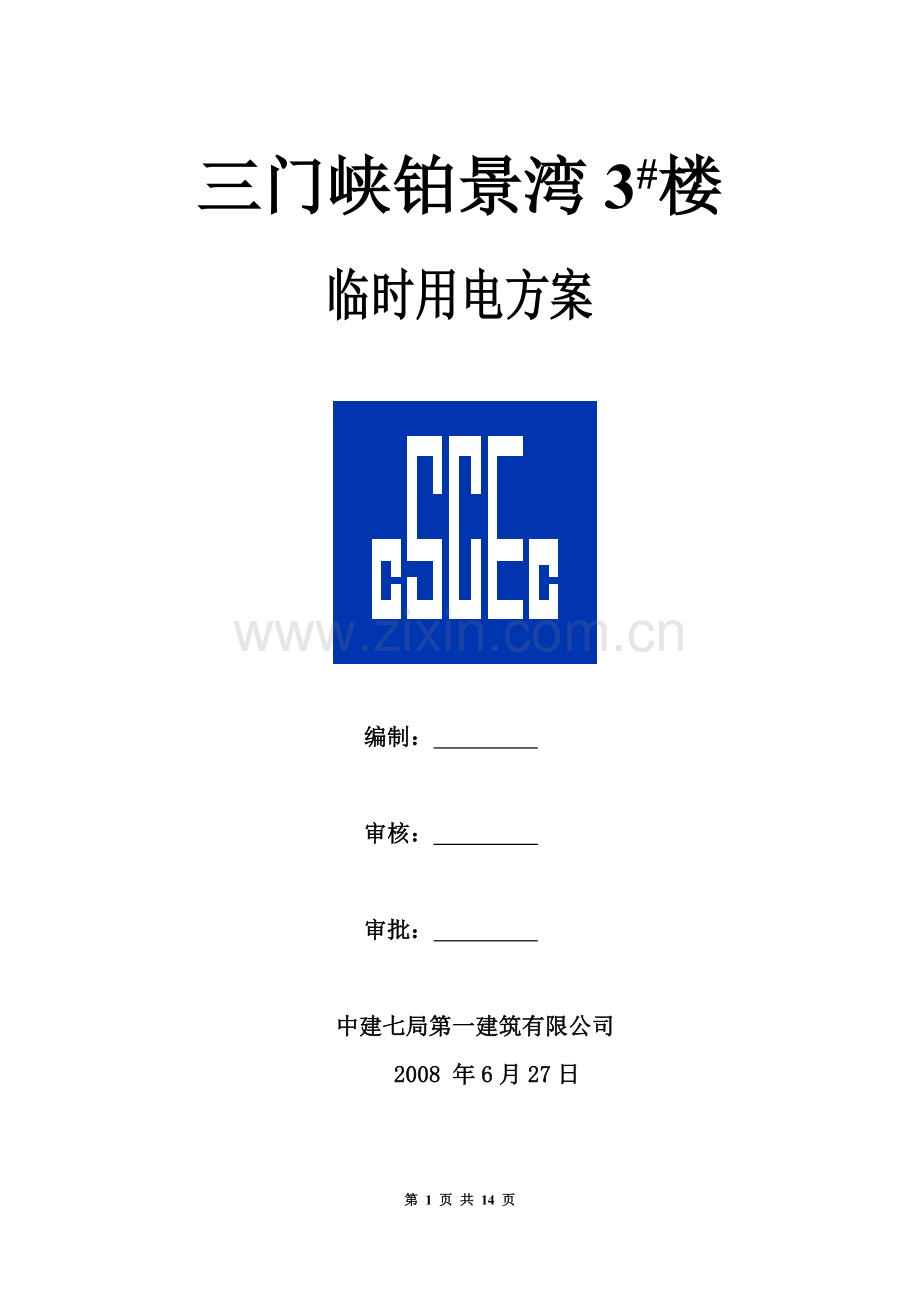

三门峡铂景湾3#住宅楼
――――专项施工方案之临时用电
三门峡铂景湾3#楼
临时用电方案

编制：

审核：

审批：

中建七局第一建筑有限公司
2008 年6月27日

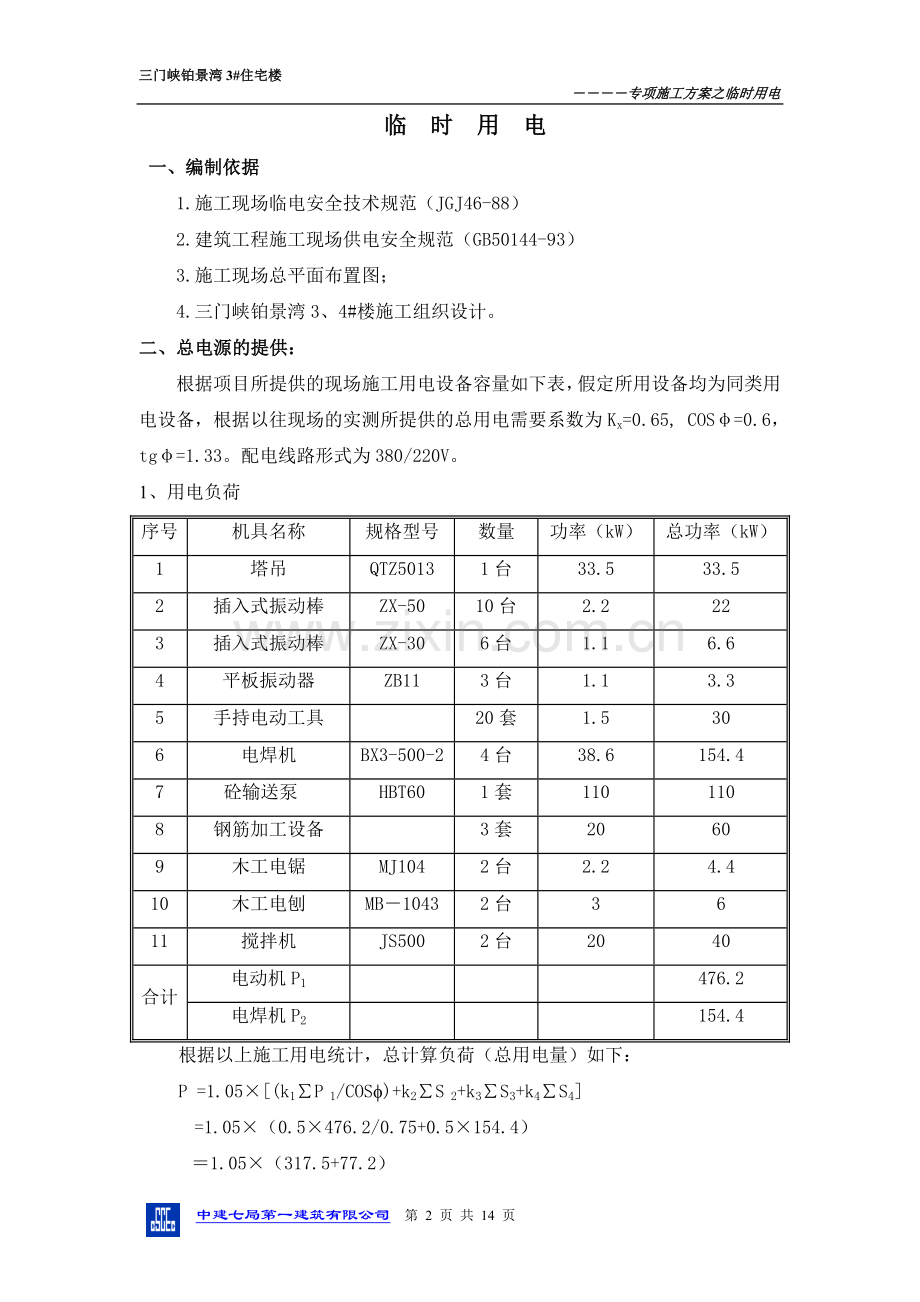

临 时 用 电
一、编制依据
1.施工现场临电安全技术规范（JGJ46-88）
2.建筑工程施工现场供电安全规范（GB50144-93）
3.施工现场总平面布置图；
4.三门峡铂景湾3、4#楼施工组织设计。
二、总电源的提供：
根据项目所提供的现场施工用电设备容量如下表，假定所用设备均为同类用电设备，根据以往现场的实测所提供的总用电需要系数为Kx=0.65, COSφ=0.6，tgφ=1.33。配电线路形式为380/220V。
1、用电负荷
序号
机具名称
规格型号
数量
功率（kW）
总功率（kW）
1
塔吊
QTZ5013
1台
33.5
33.5
2
插入式振动棒
ZX-50
10台
2.2
22
3
插入式振动棒
ZX-30
6台
1.1
6.6
4
平板振动器
ZB11
3台
1.1
3.3
5
手持电动工具

20套
1.5
30
6
电焊机
BX3-500-2
4台
38.6
154.4
7
砼输送泵
HBT60
1套
110
110
8
钢筋加工设备

3套
20
60
9
木工电锯
MJ104
2台
2.2
4.4
10
木工电刨
MB－1043
2台
3
6
11
搅拌机
JS500
2台
20
40
合计
电动机P1

476.2
电焊机P2

154.4
根据以上施工用电统计，总计算负荷（总用电量）如下：
P =1.05×[(k1∑P 1/COSf)+k2∑S 2+k3∑S3+k4∑S4]
=1.05×（0.5×476.2/0.75+0.5×154.4）
＝1.05×（317.5+77.2）
＝414.4kVA
其中： k1=0.5，k2=0.5，k3=0.8，k4=1
P ：总视在计算负荷或总容量（kVA）
P1：电动机额定总功率（Kw）
P2：电焊机额定总容量（KVA）
P3：室内照明总容量（KVA）
P4：室外照明总容量（KVA）
COSf：电动机平均功率因数（0.65～0.75）
另外考虑10%的现场照明用电，基础底板施工阶段总用电量为：
P总＝P×（1+10%）＝414.4×1.1＝455kVA
因此，业主提供1台500KVA的变压器能够满足工程施工的需要。
2.电箱布置
临时用电施工规划及负荷情况
根据现场地理条件、我方施工量和变压器接驳点空开提供情况，可以按场地划分为二个供电区域。住宅楼设置一个总配电箱，主电缆从业主指定的变压器引来，保证施工的相互支持，并且满足电缆敷设、空开等现场实际条件。
3.4.2.3临时设施配置、线路布设
1、供电方案
考虑施工现场实际情况及用电需求决定每隔四层设置一个三级分配电箱，三级分配电箱安装楼层为3F、7F、12F、15F、19F、23F。
二级分配电箱设在建筑物的四周，其电源线引自一级分配电箱。示意图如下：

总电源
一级分配电箱
二级分配电箱
开关箱
用电机具
总配电箱

用电机具
工作接地
重复接地
L1
L2
L3
N
PE
TN—S系统示意图
供电系统严格执行TN—S接零保护系统，系统图如下：供电线路选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电示意图如下：
三级配电示意图1

一级分电箱
二级分电箱
末端开关箱

三级配电示意图2
……
一级分电箱
二级分电箱
末端开关箱

错误连接示意图
末端开关箱
一级分电箱

说明：在以上三种连接示意图中，示意图一、示意图二这两种连接方式均能满足“三级配电，两极保护”的要求，示意图三不能满足三级配电的要求。
2、末端开关箱设计方案
（1)开关箱断路器、插座容量选择
末端开关箱应为如下设计方案：
DZ47-100
DZ47LE-60
DZ47-25
DZ47-25
DZ47-25
开关箱总断路器容量为100安培，漏电断路器容量为60安培，外插式插座断路器容量为20安培，外插式插座为25安培。系统图如下：

400
中建七局
500
700

中建七局
340
400
50
外插式插座
末端开关箱
（2)末端开关箱外形尺寸

电焊机专用配电箱

3、电焊机专用配电箱设计方案
电焊机专用配电箱开关、插座容量选择：
电焊机配电箱总空气开关应为100A，一条100A回路，漏电开关100A。
4、二级分配电箱设计方案
DZ-250A
DZLE-100A
DZ-100A
DZLE-60A
DZLE-20A
DZ-25A
DZ-25A
DZ-25A
DZ-15A
DZ-15A
二级分配电箱总空气开关为200A，一条100A回路，三条25A三相回路，三条15A单相回路，三个25A三相外插式插座，三个15A单相外插式插座，系统图如下：

中建七局
600
600
700
2** 号
外插式插座
二级分配电箱

5、一级分配电箱设计方案一级分配电箱总空气开关为1000A，一条630A回路，一条630A回路。系统图及一级分配电箱外形尺寸如下：
中建七局
600
600
750
1**号
一级分配电箱

DZ-1000A
DZ-630A
DZLE-630A
DZ-630A
DZLE-630A
一级分配电箱系统图

6、电缆线路敷设
电缆敷设时，不得有过度弯曲，并不得有机械损伤，在电缆终端头附近留有备用长度，配电箱内电缆接头采用干包式电缆终端头。
从变压器选用BX-3×240+2×90电力电缆引至总配电箱,末端开关箱电源线选用YX—3×16+2×6五芯橡套软电缆，二级分配电箱电源线选用YX—3×50+2×25橡套五芯软电缆，一级分配电箱选用VV—3×185+2×70电力电缆。
7、楼梯间照明方案
楼梯间照明利用电气施工图中的电气预埋管穿线，在地上2层设安全变压器，照明电压采用36V，安装吸顶灯作为楼梯间的临时照明。
8、安全管理规定
(1)本工程施工临时用电采用TN—S系统，电缆采用五芯电缆，整个供电系统遵循“三级配电、两级保护”。
(2)现场用电执行《施工现场临时用电安全技术规范》（JGJ46—2005）规定，并满足《建筑施工安全检查标准》（JGJ59—99）要求。
(3)供电线路应由专业电工定期巡视检查。
(4)配电箱由专人负责管理及维修。
(5)现场施工机具要做到“一机、一闸、一漏、一箱”，非专业施工人员不准随便触摸施工用电机具。
(6)现场施工人员未经允许不得随意拖、接临时用电线路，更不能随意拆除接地保护线。
(7)施工前检查供、用电设备是否正常，用电机具不允许“带病”工作。
(8)严禁使用损坏的插头、插座及绝缘老化的电缆电线。
(9)移动式临时配电箱应距地600mm以上。
(10)配电箱附近不能堆放易燃易爆物品，配电箱应放置在干燥地段，并且周围要有足够的操作场地。
(11)照明线路及灯具安装高度低于2.4米应采用36V安全电压，手持照明灯具应采用36V及以下安全电压。
(12)低压配电的操作顺序如下，送电顺序：总配电箱→分配电箱→开关箱；停电顺序相反。
9、一级分配电箱至总箱的供电线路由项目经理部统一配置，二级分配电箱至末端开关箱的供电线路由各施工队配置。

本工程基础底板施工阶段临时用电，配置1个总配电箱，总配电箱分出8个二级配电箱，其中分出2个塔吊专用箱，其于配电箱供其它用电设备使用。
现场临时用电的配置，以“三级配电、二级漏保”、“一机、一闸、一漏、一箱、一锁”为原则。一级、二级箱采用线路保护型开关，三级箱采用具有电动机专用短路保护和过载保护脱扣特性的漏电保护开关。
3. 导线截面选择
3.1变压器至总配电箱之间的导线选择：3×95+2×50mm2的BX型铜芯橡皮线。
3.2总配电箱至二级配电箱的导线选择：3×50+2×25 mm2的BX型铜芯橡皮线。
3.3总配电箱至塔吊专用电箱的导线选择：3×35+2×25mm2的BX型铜芯橡皮线。
3.4总配电箱至生活区电箱的导线选择：3×50+2×25 mm2的BX型铜芯橡皮线。
3.5总配电箱至办公室电箱的导线选择：3×50+2×25 mm2的BX型铜芯橡皮线。
3.6总配电箱至木工房专用电箱的导线选择：3×25+2×16 mm2的BX型铜芯橡皮线。
3.7总配电箱至钢筋房专用电箱的导线选择：3×50+2×25 mm2的BX型铜芯橡皮线。
三、用电负荷计算及电缆截面选择：
1、计算公式：
额定电流计算公式：I=KXхP/1.73UηCOSΦ
其中: KX――需要系数（动力系数0.4－0.6，焊机系数0.5-0.6，照明系数0.8-1.0）;
η――效率；
Ｐ――回路总功率，单位：ＫＷ；
COSΦ――功率因数；
２、电缆电压降核算公式：ε＝（ＰхＬ）／（ＣхＳ）
其中：Ｌ：回路电缆长度，单位：米；
Ｃ：材料系数，铜芯电缆 Ｃ＝77;
S:面积，单位：mm２
ε：电压降，规范允许用电压降为5％
线路截面及漏电开关的选择：
1.塔吊线路选用截面为VV23-3×35+2×25 mm2的电缆。
开关型号为：DZ25L-225A/4320-F
2.焊机线路选用截面为YC3×35+2×16mm2的电缆。
开关型号为：DZ10-100A/4320-F
3.插入式振动棒线路选用截面为YC5×2.5mm2的电缆。
开关型号为：DZ25L-16A/4320-F
4.平板式振动器线路选用截面为YC5×2.5mm2的电缆。
开关型号为：DZ25L-16A/4320-F
5.木工机械线路选用截面为YC5×6mm2的电缆。
开关型号为：DZ15L-32A/4320-F
6.混凝土泵线路选用截面为YC3×50+2×25mm2的电缆。
开关型号为：DZ25L-160A/4320-F
7.钢筋加工机械线路选用截面为YC5×6mm2的电缆。
开关型号为：DZ15L-40A/4320-F
8.生活用电线路选用截面为VV23-3×50+2×25mm2的电缆。
开关型号为：DZ25L-225A/4320-F
9.办公区电线路选用截面为VV23-3×50+2×25mm2的电缆。
开关型号为：DZ25L-225A/4320-F
四、现场电路布置施工技术要求：
1、本工程按JGJ46-88《施工现场临时用电安全技术规范》的有关规定进行施工。
2、本工程使用临电配电箱应符合三门峡市有关临时用电管理规定，配电箱符合三相五线制接零保护系统TN-S要求。
3、二级配电箱处PE线各做一组重复接地。接地极采用75×75×5镀锌角钢，接地极每根长度2.5米，间距5.0ｍ，接地电阻＜10Ω，塔吊接地电阻＜4Ω。
4、二级配电箱的漏电开关的动作电流30mA，动作时间0.1S。
5、从总箱到二级配电箱的电缆埋地0.8米敷设，电缆经过施工大门和建筑物临建处埋地0.8米敷设，并穿铁管保护。
6、固定式电箱，开关箱的下底与地面的垂直距离应大于1.3ｍ－1.5ｍ。配电箱及电缆均要局指定厂家购买。
五、安全技术措施：
1、分配电箱与开关箱的距离不得超过30米；开关箱与它所控制的电气设备相距不得超过３米。
２、配电箱及开关箱的周围应有两人同时工作的足够空间和通道，不要在箱旁堆放建筑材料和杂草、杂物。
3、为了在发生火灾等紧急情况时能保证现场照明不中断，配电箱内的动力开关与照明开关必须分开使用。
4、开关箱应由分配电箱配电。注意开关箱内的用电设备不可一闸多用，每台设备应有各自的开关箱，严禁一个开关电器控制两台（含）以上的用电设备（含插座），以保证安全 。
5、配电箱应固定牢固，便于操作。
6、开关箱内的电器额定值与动作整定值应与用电设备相匹配。
7、一级、二级配电箱必须加设防雨、防砸棚、防护栏并挂锁挂牌。
8、总箱及分箱和箱体内配置必须是经3C认证产品。
六、临时用电系统的使用、管理与维护：
1、坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修。
2、施工现场的配电设施要坚持维修制度，一个月一检查，一个季度复查一次。
3、应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事。
4、工地所有配电箱都要标明箱的名称、所控制的各线路称谓、编号、用途等。
5、配电箱要做到“六有”，在现场施工，当停止作业一小时以上时，应将动力开关箱断电上锁。
6、检查和操作人员必须按规定穿、戴绝缘．手套；必须使用电工专用绝缘工具。
7、平时应经常查看配电箱的进出线有没有承受外力，有没有被水泥砂浆浸污、被金属锐器划破绝缘，配电箱内电器的螺丝有没有松动，动力设备有没有缺相运行的声音等等。
七、现场机械动力系统及电工岗位责任制：
1、机械动力系统岗位责任制：
（1）对机电起重设备的安全运行负责，并认真执行安全操作规程。
（2）对所有机械设备要有出厂合格证书及完整的技术资料，使用前要制定出安全操作规程。
（3）对机电起重设备的操作人员进行定期培训考核并签发作业合格证，要求持证上岗。
（4）负责现场机械设备的验收工作，验收合格后方可交付工人使用。
（5）对违章作业人员进行监督处理，对发生事故要进行分析，调查，弄清原因，明确责任。
2、电工岗位责任制：
（1）认真学习，严格执行安全用电的技术操作规程、制度、规定。
（2）积极参加安全活动，认真执行安全用电交底，不违章作业。
（3）对施工前进行安全交底，对现场安全隐患及时排除，对现场中安全技术措施或措施进行落实。对违章指挥，有权拒绝施工，并有责任积极提出意见。
