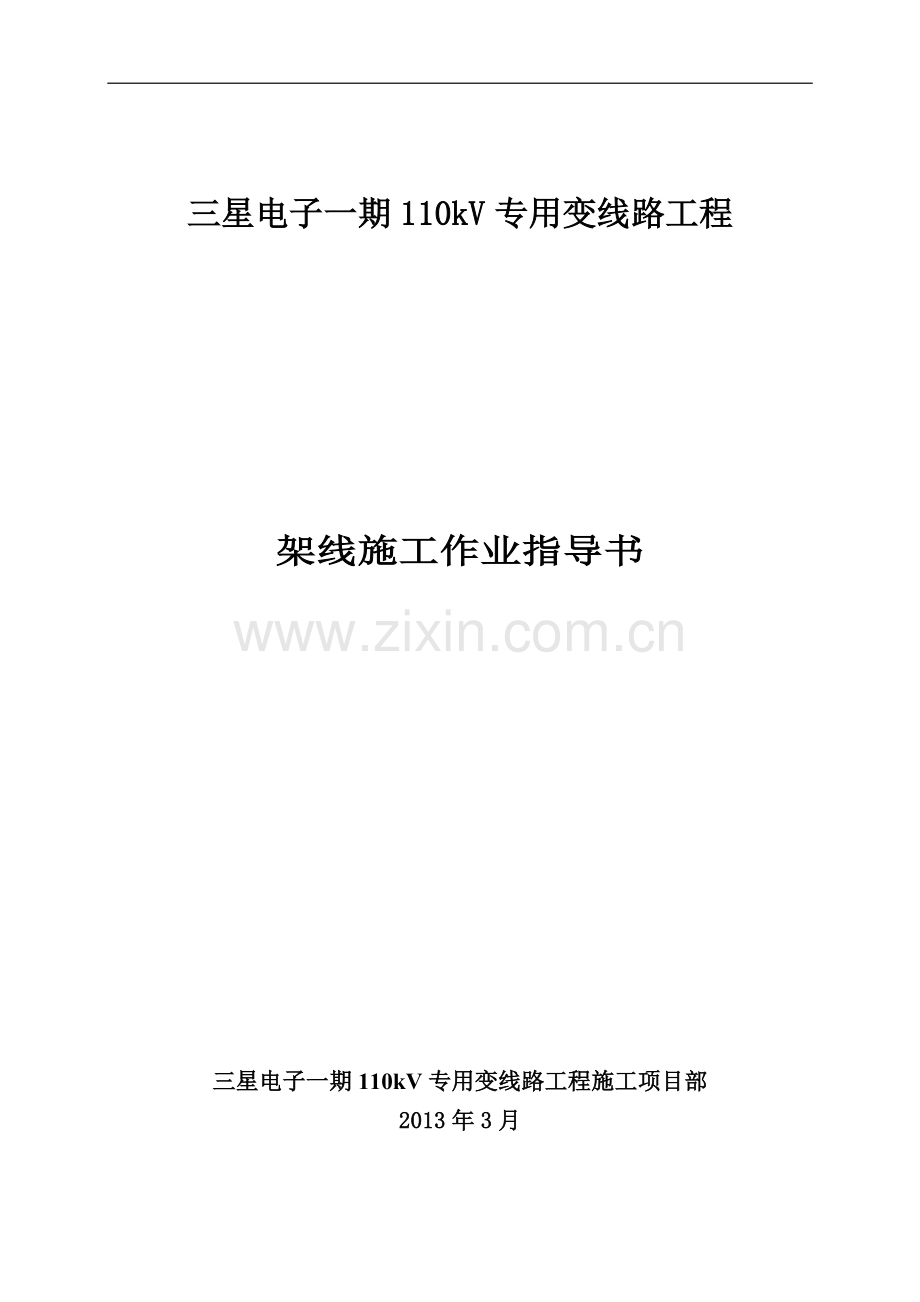

三星电子一期110kV专用变线路工程 架线作业指导书

三星电子一期110kV专用变线路工程

架线施工作业指导书

三星电子一期110kV专用变线路工程施工项目部
2013年3月　

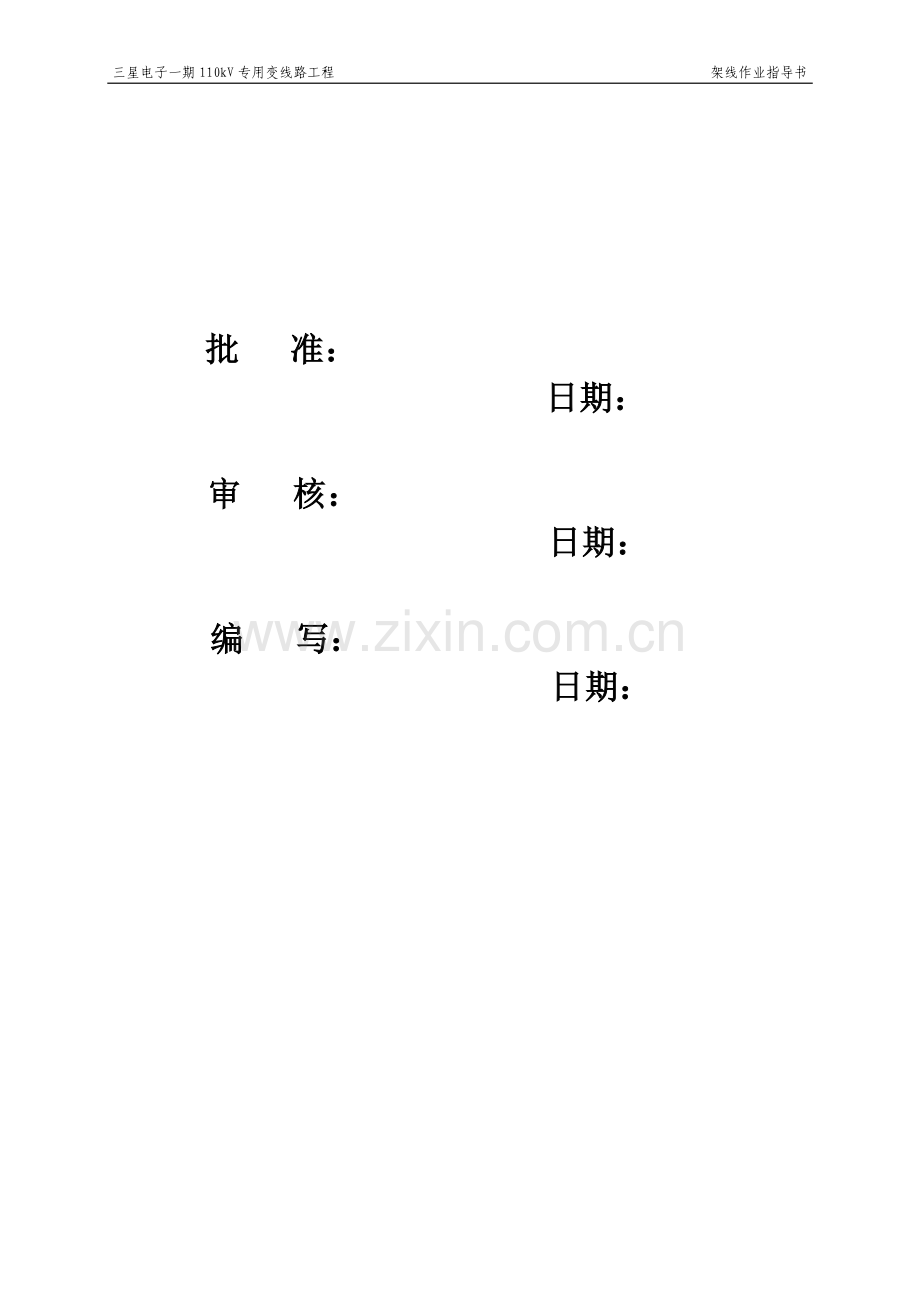

批 准：
日期：

审 核：
日期：

编 写：
日期：

目 录

编写说明 1
1、目的及适用范围 1
2、编制依据 1
第一部分 工程概况与施工方案 3
1、架线工程概况 3
2、工程技术特性 4
3、施工方案 7
4、施工组织 8
第二部分 张力放线施工准备 9
1、概述 9
2、越线架施工 9
3、导线绝缘子串及放线滑车的吊装 10
第三部分 张力放线 14
1、架线施工工艺 14
2、牵张场的选择（见牵张场布置表） 14
3、牵张场布置 14
4、牵引放线施工 16
5、导线线端临锚和措施 19
6、张力放线劳动组织： 20
7、有关要求及规定： 20
第四部分 紧线、平衡挂线 22
1、施工作业内容 22
2、紧线施工准备工作 22
3、紧线操作 22
4、紧线工艺 22
5、弛度观测 24
6、划印 26
7、耐张塔挂线 26
第五部分：附件安装 28
1、螺栓穿向规定： 28
2、防振锤的安装 29
3、附件安装时对导线的保护 29
4、附件施工注意事项 29
5、导线磨损的处理规定 30
6、附件安装时间要求 31

编写说明
1、目的及适用范围
本作业指导书指导张力架线施工使施工作业规范化，在保证安全的前提下使施工质量、工艺达到优质工程标准，适用于三星专用变一期110kV送电线路工程架线施工作业。
本作业指导书规定了张力展放导线以及与张力放线相配合的工艺方法进行导地线展放、耐张塔紧线、附件安装等配套施工方法，同时规定了张力架线作业的平面布置及机具的配置要求。
本作业指导书不能替代有关技术文件和标准，而是有关技术文件和标准的补充和细化。
2、编制依据
2.1、《110 ~ 500KV架空电力线施工及验收规范》（GB50233-2005）
2.2、《110~500KV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）
2.3、《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）
2.4、《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008）
2.5、《国家电网公司输变电工程施工工艺管理办法》 国家电网基建〔2011〕 1752号
2.6、《国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定》（国家电网基建〔2011〕1515号）
2.7、《国家电网公司电力安全工作规程（线路部分）》国家电网安监（2009）664号
2.8、《国家电网公司基建安全管理规定》 国家电网基建〔2011〕1753号
2.9、《国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）》国家电网基建〔2011〕1758号
2.10、《国家电网公司基建质量管理规定》国家电网基建（2011）1759号
2.11、《电力建设安全工作规程（架空电力线路部分）》DL5009.2-2004
2.12、输电线路工程施工项目部标准化工作手册 110kV及以上输电线路工程分册（2010版）

第一部分 工程概况与施工方案
1、架线工程概况
330kV新盛变~110kV三星专用变（双回共塔）
本线路从330kV新盛变110kV侧GIS间隔电缆出线后，向东先后穿过七号路、西汉高速、330kV寨盛双回线和规划的750kV线路，然后改双回共铁塔架空线路平行于330kV新盛变至110kV南雷变双回线南侧走线，线路于秦都镇北侧向东跨过拟建铁路，在牛东乡南部向东跨过规划建设的西咸大环线后，平行于该规划路北侧向东走线（中心桩距路北侧红线20m），在庆镇北部左转，从西侧绕过西太路和东大乡之间的林区。线路于北张堡北部改双回共钢管杆架空线路平行于西太路北侧走线，在晓阳村西部转向北,沿X1路西侧向北走线，至南堰头村西部滨河路北侧后，改电缆线路向东穿过X1路，然后沿X1路东侧和G5路南侧走线，进入110kV三星专用变（一期）。
架空线路段中心线距X1路西侧红线10m，距规划建设的西咸大环线北侧红线20m有条件和西太路平行走线段，中心线距西太路北侧红线20m。
本线路共新建双回架空线路长约14.26km(铁塔线路11.25km，钢管杆线路3.01km)，双电缆线路长2.6km。330kV新盛变出线段长约1.1km电缆隧道需新建，其余段电缆隧道由市政修筑。
330kV新盛变~110kV南雷变（双回共塔）
本线路从330kV新盛变110kV侧GIS间隔电缆出线后，向东先后穿过七号路、西汉高速、330kV寨盛双回线和规划的750kV线路，然后改双回共铁塔架空线路平行于330kV新盛变至110kV三星专用变（一期）双回线北侧走线，线路于秦都镇北侧向东跨过拟建铁路，在牛东乡南部向东跨过规划建设的西咸大环线后，平行于该规划路北侧向东走线（中心桩距330kV新盛变至110kV三星专用变（一期）双回线中心桩30m），在庆镇北部左转，从西侧绕过西太路和东大乡之间的林区。线路于北张堡北部改双回共钢管杆架空线路先后平行于330kV新盛变至110kV三星专用变（一期）双回线北侧和西侧走线，在南堰头村西部滨河路北侧改电缆线路向东穿过X1路，然后先后沿X1路东侧、G4路北和西太路东侧走线，至纬三十四路后，改双回路单线钢管杆沿纬三十四路中线南侧17m向东走线，至110kV南雷变北部后，再改电缆线路向南进入110kV南雷变。
本线路共新建双回架空线路长约15.56km(双回路铁塔线路11.27km，双回路钢管杆线路3.27km，双回路单导线钢管杆线路段长1.02km)，双电缆线路长8.7km（330kV新盛变出线段长约1.1km截面为1600mm2，其余段共长约7.6km截面为800mm2）。330kV新盛变出线段长约1.1km电缆隧道需新建，其余段电缆隧道由市政修筑。
2、工程技术特性
2.1导线、地线
本工程导线、地线均采用国家电网公司材料招标ERP库中的产品。
导线：双回路架空段导线选用2×JL/G1A-300/40-24/7钢芯铝绞线，进纬三十四路进南雷变双回路架空段导线选用JL/G1A-300/40-24/7钢芯铝绞线，
地线：一根地线采用OPGW复合光缆挂在线路前进方向右侧，另一根地线选用JLB20A-100铝包钢绞线挂在线路前进方向左侧。
导地线参数见下表：导地线规格及机械物理特性
导地线型号
计算截面（mm2）
外径
（mm）
拉断力
（N）
计算重量
（kg/km）
铝
钢
综合
JL/G1A-300/40
300.09
38.9
338.99
23.9
87600
1131
JLB20A-100

100.88
13
121660
674

2.2 OPGW 光缆技术特性.
见本工程《OPGW施工作业指导书》
2.3 金具
本线路金具选用1997年电力工业部《电力金具产品样本》中的定型产品。
2.4 绝缘配合
（1）根据西安电力设计院所作初步设计文件，全线设计污秽等级为D级污秽区。
（2）绝缘配置
新建线路绝缘配置的爬电比距：D级污区的爬电比距按3.2cm/kV考虑。
铁塔
悬垂串采用FXBW-110/100-2合成绝缘子。
耐张串采用2×9片XWP2-160防污瓷质绝缘子组合成双联串。
全线重要交叉跨越（Ⅰ、Ⅱ级通信线，主干公路、铁路等）悬垂串采用双串双挂点。
耐张塔跳线串采用带重锤的合成绝缘子。
钢管杆
悬垂串采用FXBW-110/100-2合成绝缘子。
耐张串采用2×9片XWP2-100防污瓷质绝缘子组合成双联串。
全线重要交叉跨越（Ⅰ、Ⅱ级通信线，主干公路、铁路等）悬垂串采用双串双挂点。
耐张塔跳线串采用带重锤的合成绝缘子。
本工程绝缘子串组合及泄漏比距见下表：

导线绝缘子串组合及泄漏比距
绝缘子串类型
片数×型号
等效爬电比距
（cm/kV）
使用污
区等级
杆塔类型
导线悬垂单串
FXBW-110/100-2
3.68
D
铁塔
导线悬垂双串
2×FXBW-110/100-2
导线耐张双串
2×9×XWP2-160
3.68
D
导线悬垂单串
FXBW-110/100-2
3.68
D
钢管杆
导线悬垂双串
2×FXBW-110/100-2
导线耐张双串
2×9×XWP2-100
3.68
D
本工程所用绝缘子机电参数如下表：
绝缘子机电参数表
型 号
高 度
(mm)
盘径
(mm)
爬距
(mm)
机械破坏负荷
(kN)
重量
(kg)
备注
XWP2-160
155
300
450
160
9.8
瓷质
XWP2-100
146
280
450
100
7.8
瓷质
FXBW-110/100-2
1240
/
3150
120
6.0
复合
2.5导、地线防振
根据图纸要求，本工程导、地线均采用FR型防振锤防振。
导、地线型号
安装个数
型号
1
2
3
JL/G1A-300/40
L≤450
450＜L≤800
800＜ L≤1200
FR-3
JL20A-100
L≤350
350＜L≤700
700＜L≤1000
FR-2
安装距离：导地线防振锤安装距离见下表，防振锤安装个数为2个或2个以上时，安装距离相同。耐张杆塔安装距离由耐张线夹出口算起，直线杆塔由悬垂线夹两侧边缘算起。
导、地线型号
安装距离
L0=50~100
L0=100~150
L0=151~200
L0=201~250
L0=251~300
L0＞301
JL/G1A-300/40
0.94
1.05
1.1
1.13
1.15
1.17
JL20A-100
0.73
0.76
0.78
0.8
0.81
0.82
2.7导线、地线不许有接头档
不允许有接头的档有： SX54#~SX55#、NX54#~NX55#档内导线、地线不许有接头。
2.8相序
本工程为双回路架空线路，架空线和电缆出线必须核实正确。因电缆图纸未出，故相序目前无法确定。
3、施工方案
3.1 越线架的搭设
见《跨越架搭设施工作业指导书》
3.2 滑车悬挂
采用人力直接悬挂地线、光缆放线滑车与导线放线滑车；直线塔导线采用合成绝缘子悬挂滑车。
3.3导、地线展放与紧线
动力伞展放初级引绳，张牵机“一牵二”放线，耐张塔断紧线。
3.4 紧导线
① 每根导线由一台机动绞磨控制收紧，逐相进行紧线施工，紧好线后用5T手搬葫芦微调弛度。
② 弛度观测，用经纬仪采用角度法观测弛度监测、调平。地形条件好时，可采用平行四边形法。
3.5 附件安装
① 直线塔：地线使用提线器安装线夹，导线采用5T手搬葫芦（链条）和提线器配合安装线夹；
② 耐张塔采用空中临锚，平衡挂线或半平衡挂线；
③跳线采用模拟法和计算相结合的方法确定跳线长度。
3.6 导、地线连接
导线、地线的连接采用液压方法进行施工，在张力场与断线点集中压接。具体见《液压作业指导书》。
4、施工组织
4.1、架线组织机构及设置
准备队
通道搭架组
瓷瓶滑车组
地线放紧组
牵张组
牵引组
张力组
运输组
信号组

断线队
紧、挂线组
弛度观测组
附件组
架线
指挥部

4.2 准备施工队工作内容
放线通道内树木、房屋、电力线路拆迁符合规定要求；搭设跨越架；挂放线滑车、挂绝缘子串。耐张塔临时拉线设置及施工；放紧地线，放牵引绳。
4.3、牵、张专业施工队（放线队）工作内容
牵、张场平整，道路修整；牵、张机就位，牵张导线、光缆及导地线接续；锚线做保护。
4.4、紧线专业施工队（紧线队和挂线队）工作内容
弛度观测、耐张塔断线、挂线；弛度微调、附件安装、防振锤安装、耐张塔引流安装、跳线施工、放线滑车回收。

第二部分 张力放线施工准备
1、概述
1.1 架线工程开工必须具备的条件是：
① 铁塔工程通过中间验评合格，允许进入架线作业工序；
② 架线材料如导线、地线、绝缘子、金具光缆、光缆金具等经检验合格，架线工器具检查合格；
③ 导线、地线的连接试验合格；
架线作业指导书、质量安全保证措施齐全并经监理审查通过；
三级交底已进行，人员到位并完成岗前培训；
架线分部工程开工报审资料已由监理审核通过。
1.2 架线准备工作的主要任务：
修复道路、清除通道内的障碍物；
搭、拆越线架及转移；展放牵引绳；
机械设备准备、进场；
悬挂导地线绝缘子及放线滑车；
运输导地线；
2、越线架施工
2.1 张力架线中的跨越施工，除应执行《安全规程》外，还应充分考虑张力放线的特点，选择合理的施工方法，确保放、紧线过程中不发生事故性张力跑线和误送电时的施工安全和被跨越物的安全。
2.2 一般越线架施工见《跨越架搭设施工技术》
2.3 跨越施工工艺
对电力线路的跨越施工，首先与运行单位和用电单位联系，报请停电作业。一般等级公路、通讯线、高速公路以及35KV以下电力线路采用搭设越线架、停电或不停电施工方案。
2.4架线施工的要求
导线对地和被跨越物的安全距离（见下表）
序号
线 路 经 过 地 区
最小距离（米）
计 算 条 件
1
居民区
8.5
导线最大弧垂时
2
非居民区
7.5
导线最大弧垂时
3
交通困难、行人很少的地区
6.5
导线最大弧垂时
4
公路
8.0
导线最大弧垂时
5
电力线（至导线、地线）
3.0
导线最大弧垂时
6
通讯线
5.0
导线最大弧垂时
2.5 线路与一级公路、高速路、110kV及以上电力线路交叉跨越时，跨越档内不得有接头。
3、导线绝缘子串及放线滑车的吊装
3.1 张力放线用的放线滑车应符合现行标准《放线滑轮直径与槽型》的规定，其轮槽宽度应能顺利通过接续管及其护套。通过导线的轮槽应挂胶或使用其他防护材料，滑轮的磨损系数不大于1.015，使用前应逐个检查滑车的转动情况，挂胶是否完整，轮沿是否破损，转动是否有异响。
3.2 组装绝缘子串注意事项
3.2.1绝缘子串组装前应进行下列外观检查
①绝缘子无裂纹、碰损等缺陷，钢帽和钢脚无弯曲、裂纹和砂眼；
②绝缘子表面的尘垢及附着物需清洗干净。
③各种金具应符合有关标准，表面无损坏、裂纹、脱锌等缺陷，重要部位无气孔、渣眼、砂眼及飞边等缺陷；
④组装绝缘子串时，禁止锤击，防止破坏锌层。
注：绝缘子安装应分清直线型（合成绝缘子）和耐张型（防污瓷质绝缘子）。
3.2.3绝缘子、金具、滑车在装卸和运输过程，应堆放稳妥，包装良好，不得相互击和任意抛掷，严禁无包装运输和装卸。
3.2.4按《杆位明细表》、《金具组装图》组合绝缘子串，经检查无误后方可吊装。
3.3 耐张塔悬挂双滑车的规定
①转角度数大于30°的耐张塔每相悬挂双滑车，两个滑车分别用等长角钢固定，悬挂在耐张塔的施工孔或横担上；
②两个滑车的两侧轴上各固定一个∠63×5的角钢（轴上的固定螺栓加长），角钢长度与耐张塔的横担等宽；
③滑车用φ17.5×1m钢丝套悬挂在横担主材专用挂线孔上。
④放线滑车应悬挂在线路转角的外侧，以利紧线操作。
⑤施工起吊重量按照3吨计算选择工器具，起重滑车固定在横担中间的施工孔上，两个三轮滑车角钢连接好后同时起吊。
3.3.1调整转角塔放线滑车倾斜度
转角塔转角较大时，放线滑车受力后向内倾斜，滑车因自重造成滑车中心偏离受力方向，因此，放线滑车应采取预倾斜措施；预倾斜的布置方式是在滑车尾端连接一条钢丝绳，该绳通过转向滑车引向地面与手搬葫芦相连接，收紧地面手搬葫芦，使滑车尾端吊起一段高度，示意如下：

滑车预倾斜的钢丝套也可与铁塔横担节点相连，预倾斜应张线时张力随时调整。
3.4 工艺要求
3.4.1 绝缘子串吊装后，及时检查瓷瓶球头、弹簧销子等是否变形，变形者及时更换；
3.4.2 螺栓销钉连接及瓷瓶大口方向均按照附件安装要求的规定进行安装。
3.5施工注意事项
3.5.1在跨越高压线路处，跨越挡两端滑车应与横担之间采用临时接地装置，在平行高压线路段要每基采取接地措施。
3.5.2合成绝缘子要轻拿轻放，严禁擦挂。普通绝缘子质量检查应符合〈高压绝缘子瓷件技术条件（GB772-87）〉的规定。
3.5.3转角塔放线滑车不得与导线横担下平面相碰，一般采取在挂线点处垫方木，使滑车远离横担的方法。
3.7 人员组织及工器具配备
1）人员组织
挂绝缘子串
技 工
外 协 工
备 注
6人
30人
按3个组配
2）工器具配备
序号
名 称
规 格
单 位
数 量
备 注
1
棕绳
φ14×100m
根
6
每组2根
2
起重滑车
1吨
只
9
每组3个
3
U型环
3吨
只
12
每组4个
4
钢绳套
φ13-φ15×1m
根
12
每组4根

第三部分 张力放线
1、架线施工工艺
1.1 张力放线工艺流程图

确定牵张场

道路及场地平整 运瓷瓶、滑车 运送越线架

牵张设备就位 挂瓷瓶及滑车 搭设越线架

运送导线 运送牵引绳

展放牵引绳

回收牵引绳

展放导线

牵张设备转场 线端临锚

张力展放导线工艺流程图
2、牵张场的选择（见牵张场布置表）
3、牵张场布置

3.1牵张场平面布置

张力场平面布置示意图
1—张力机； 2—张力机临锚； 3—线轴架； 4—导线； 5—走板；
6—牵引绳； 7—锚线卡具； 8—地锚； 9—8t吊车；

牵引场平面布置示意图
1—牵引机； 2—牵引机临锚； 3—牵引绳盘架； 4—牵引绳；
5—临锚架； 6—地锚；
3. 2 张力场布置及准备工作
张力机布置在选定张力场桩号位置所在档距的1/2顺线路的中心线上；顺线路两侧落地临锚相距80m，直线塔过轮临锚对地夹角≤20°，保证张力出口仰角在15°以下。
导线连接：牵引绳、走板、导线用旋转连接器按顺序固定连接，（导线的端部套入50kN的蛇皮套作为连接用），示意如下：

其他工作——调试通讯、辅助接地等准备工作。
接地滑车——每根导线上安装一组。
张力场设置指挥台、配备车载式报话机一部，望远镜；
牵、张放线区段内沿途各桩号、重要交叉跨越处、转角耐张塔均需要设置信号员或监视员各配备手持式报话机一部。张力机出口至放线轴架段需设专人监护导线。
通讯指挥由张力场指挥台统一指挥、呼叫、沿途各信号员应答，发生意外情况信号员可以紧急呼叫指挥台，由指挥台处置。
4、牵引放线施工
牵引放线作业开始必须具备的条件是：施工组织落实，准备队和放线队已经开展工作；张力架线的施工准备工作必须全部进行就绪或正在就绪，牵引放线施工按以下工序展开。
4.1 牵引绳牵引导线
牵引绳牵引导线，本工程采用一牵二施工工艺；其主要的施工程序如下：
基本条件—施工准备工作及平面布置工作已经完成，牵、张机械就位牵引绳有一相已经放通并临锚在张力机前，另一相正在进行牵放。

牵张系统构成示意图
1--牵引机 2--牵引绳 3--导线 4--走板 5--张力机 6--导线线盘 7--接地滑车
4.2牵张场准备
A、牵引场准备
1）牵引绳放通后，将工作的牵引绳头引入主牵引机牵引轮缠绕，将绳头引入并固定于牵引绳空盘上，然后收紧余绳。
2）在牵引机前的牵引绳上装好钢质接地滑车，并注意先接好接地线。
3）调节固定牵引机的链条葫芦，锚固好机身。
B、张力场准备
1）将计划展放的导线吊装在已布置好的导线轴承上，导线轴架应用角钢临锚固定。
2）以φ22白棕绳为引绳，将其一头与导线分别在主张力机的张力轮上缠绕5圈，导线入轮和缠绕的方向为左进右出。
3）用人力拉住引绳头，慢速启动张力机，托出导线的线头，将导线头引出张力机6-8m。
4）截除导线头的散股部分，用黑胶布扎好线头，套上单龙套锁紧，在距离笼套尾20mm处用14#铁丝麻股三道，每道不少于20圈，两道间距20mm。
5）将锁紧的单笼套经5旋转器与牵引绳相连。
6）分别在每根导线上装好铝质接地滑车，联好接地体。
7）调整主张力机锚固绳，检查临锚状态。
4.3“一牵二”张力放线
1）对张牵机的张力、牵引力按《施工作业图》规定的张、牵力整定值进行整定。
2）牵、张机受力后，拆除牵、张场的牵引绳临锚。
3）张力放线前，应检查各监护点人员的到位情况和通讯联系情况，一切正常再准备牵放。
4）放线开始时，应慢速牵引，当走板将要通过第一基杆塔，运动到爬坡状态时，将两导线调平，然后逐渐将张力机张力调到规定值。
5）牵引机得到已调平的指令后，可逐步增大速度，直至规定值。牵引力的增加，每次不得大于100kg，以免因冲击造成保护误动作和导线、牵引绳大幅度跳动。
6）放线中，所有监护人员和信号员均监守岗位，认真监护，传发信号应简练、清晰，不得用通讯设备发送与施工无关的事情。
7）走板过放线滑车：走板临近杆塔滑车50米时，监护人员应及时向指挥预报走板与滑车的距离，直到通过为止。通过转角塔滑车时，应慢速牵引，同时应根据导线张力情况，预先调整滑车偏角，以免牵引绳或导线出滑槽。
8）任何地点发现故障或异常均应及时向总指挥报告，牵引机司机听到任何地点发出的停机要求，均应立即停机，并通知张力机停机，故障排除后再准备牵放。
4.4 牵引绳换盘操作：当牵引绳的连接器到达牵引机前时停止牵引；
1）在牵引机前30m处安装辅助牵引后同时启动牵引机和辅助牵引，使连接器通过牵引机张轮；
2）当连接器和绳头在绳盘上缠绕5~6圈时，停止牵引，并通知张力机停机；
3）回松牵引绳盘，拆开连接器，卸下满盘牵引绳，换上空盘；
4）将回松的牵引绳缠绕在空盘上；继续牵引受力；拆除辅助牵引绳卡线器。回松的绳头，要带上尾部张拉力。
4.5 导线换盘操作：导线轴架上任一盘导线，当展放到最后一层时，应通知牵引机减速，线盘剩余的导线在5~6圈时开始进行导线换盘操作：
1）停止牵引，张力机制动（先停牵引机，后制动张力机）；
2）在张力机前锚线后倒出线盘上的余线，地上应铺有防护物，防止磨线；
3）取下空盘换上满盘导线盘，将两个线头用双龙套连接，把余线回盘到满盘导线盘上；恢复线轴制动，拆除机前临锚；
4）打开张力机制动，，牵引机缓慢牵引，使导线接头至压接的位置，停止牵引，张力机制动；
5）将要压接的导线在机前临锚，张力机启动，使导线松弛落地，进行压接作业；
6）拆除临锚，拆除的方法是张力机回盘导线，临锚拆除后，打开张力机制动，继续牵引。
5、导线线端临锚和措施
当一相导线牵放完成，在牵、张场同时做线端临锚。临锚时应在卡线器后用600mm胶管对导线进行保护。
设置线端临锚的规定：
1）导线展放完毕后，放线段的两端导线必须临时收紧连接于地锚上，保持导线对地面有一定的安全距离。此种锚线称之为线端临锚。
2）线端临锚的水平张力不得超过2.2T，另外线端临锚还将作为紧线临锚用，因此线端临锚的设计受力应为最大紧线张力。
3）线端临锚的调节装置应每条导线单独设置，其构成如下页图示：

卡线器尾部一段导线上应套上胶管，防止损伤导线。
临锚时导线对地夹角不应大于20°，锚线后的导线距离地面不应小于5m。
一根导线若不能当天放完，应做好牵引绳、导线的锚固工作，并设专人看管。
6、张力放线劳动组织：
人员分工
人数
主 要 岗 位 职 责
张力场
现场总指挥
1
全面负责组织放线施工负责放线施工的安全质量工作
工作负责人
1
负责张力场的布置、施工组织、安全、质量文明施工
张力机司机
1
机械就位、维修、固定、操作
吊车司机
1
机械就位、导线吊装
液压工
1
导线液压操作
技 工
2
设备就位、地锚埋设、换盘、锚线、转场放线中障碍处理
民 工
10
配合施工
牵引场
工作负责人
1
负责牵引场的施工组织、安全、质量、文明施工
牵引机司机
1
机械维修就位、锚固操作
吊车司机
1
机械就位、绳盘操作
技 工
3
设备就位、地锚埋设、换盘、锚线、转场等
民 工
6
配合工作
通讯联络
20
沿线放线情况监视、汇报
7、有关要求及规定：
7.1线路方向：本工程由三星专用变电缆出线至1#钢管塔，进入330kV新盛变附近的终端塔，改为电缆接入330kV新盛变；南雷变出线的双回路单导线线路由南雷变电缆出线，至西太路边电缆隧道止，此为线路前进方向。塔位编号及测量标桩编号按此方向递增，各塔之前后方向均以此为准。

(330kV新盛变) 三星专用变

三星专用变 110kV南雷变
新盛变~三星变（南雷变）线路 南雷变9基

7.2张力放线时，总指挥设在张力场，牵引场设指挥，放线中的一切作业，必须听从总指挥的指令。
7.3张牵机的开停顺序为：开机时：先开张力机，后开牵引机
停机时：先停牵引机，后停张力机
7.4各绳间的连接
牵引绳与牵引绳之间的连接用5吨专用连接器连接；
导线与牵引绳的连接用5吨旋转器并通过单笼套、平衡绳连接；
牵放绳、线施工中，各种旋转器不能进入张牵轮。

第四部分 紧线、平衡挂线
1、施工作业内容
打、拆紧导线用的临时拉线
紧导线（含升空处的导线连接、升空、过轮临锚）
平衡挂线或半平衡挂线
附件安装
2、紧线施工准备工作
2.1 检查导线在放线滑车中的位置，防止跳槽现象。
2.2 检查导线是否相互绞劲，如有异常现象，必须处理后再紧线。
2.3 检查直线压接管的位置，要满足规范要求，否则，应处理后再紧线。
2.4 检查导线有无损伤并及时处理。
2.5 检查被跨越电力线是否停电或采取了可靠的带电跨越措施。
2.6 导线线端临锚是否可靠，临锚系统能否承受紧线张力。
2.7紧线端、驰度观测点、各监控点人员及工器具是否到位。
2.8 紧线段内放线过程中设置的临时接地在紧线时仍保留，但不应妨碍紧线作业。
3、紧线操作
3.1 紧线段顺序按照放线区段依次进行。
4、紧线工艺
4.1 紧线施工是以牵、张场作为紧线场地，以张力放线施工区段作为紧线区段。
紧线技术要求:紧线区段的张力放线已经完成，张力放线施工区段导线的线端临锚已完成，上一紧线段过轮临锚及反向临锚（平衡临锚）已完成，作为紧线施工用的场地原牵、张场，设备转场，具备布置紧线施工机械和工具的条件。
4.1.1紧线分两步进行，即紧线和驰度细调：
a. 紧线：用机动绞磨通过1—1滑车组逐根将导线紧到规定弛度，并用φ15.5钢丝绳5吨链条葫芦将导线锚固，紧线布置见下图示意
横担
5吨绞磨
200
5吨滑车
5t地锚
φ15.5钢丝绳
5吨滑车
导线卡具
5吨地锚
5吨滑车
直线塔导线紧线布置

4.1.2过轮临锚
在紧线前，为了保证已紧线段的导地线不致跑线，在操作端的直线塔上一般增加一套过轮临锚，为保证受力平衡，操作塔还应增设反向临锚（平衡临锚）。
第一个紧线段完成紧线，操作塔不进行附件安装且相临档不安装间隔棒，已便在操作塔上进行过轮临锚。
过轮临锚布置如下图：

锚 线 端 临 锚 布 置 图

1.5m—2m
5吨链条葫芦
80Mф15.5钢丝绳
导线卡具
直角挂板（Z-7）
5吨临锚架（配5吨U型环2个）
5吨地锚
坑深2米
250
导线自身临锚
200
导线
导线过轮临锚施工布置

4.1.3紧线施工工序过程分为两种情况:
① 第一档紧线，紧线区段的前后均没有架线施工。紧线过程后尾安装耐张塔紧线临时拉线；压接后挂线，紧线塔两线同紧、平行四边形观测弛度、所有直线搭同时划印;按完成相分别安装紧临时拉线;
② 连续紧线，第二、第三档紧线。紧线过程为已经紧线完成段的最末一基塔临塔附件完成后打平衡临锚（反向临时拉线）；第一档的紧线场余线与放线场的线头压接升空的操作叫松锚升空施工；由于上一紧线段已设置过轮临锚，则再松锚升空时只拆除落地临锚，拆除后随即放松压线滑车，至完全不受力，拆除压线滑车。紧线塔的操作同前。
5、弛度观测
5.1弛度观测要按现场实测气温进行观测，气温超过3度，要调整观测值，观测方法有平行四边形法、异长法、角度法，角度法又有档内、档端、档外观测法，常用档端观测法（适用于a＜4f时 ），当视线与架空线切点距离小于四分之一档距时，用平行四边形法观测。
档端角度法观测弛度公式：
θ=tg-1 ｛ (±h-4f+4 √af )/L｝
θ： 弛度观测角度
h： 悬点高差，当前方悬点较高时取正值，反之，取副值。
f： 观测弛度值
a： 架空线悬点至仪器中心值
L： 观测档档距
弛度观测前详细测量观测档档距、高差，当与作业指导书不符时，及时提出，以免影响施工。
5.2弛度检查：
弛度板法：
f实=f±
档端角度法弛度检测：
f=
孤立档弛度误差调整公式：△L=8
连续档弛度误差调整公式：
△L=8 Lnp 2( f2实-f2 )× cosφ×∑（L/cosφ）/(3L4)
△L：线长调整量
L： 观测档档距，m
Lnp: 耐张段代表档距，m
f实： 观测档超过误差的弛度
φ：观测档悬点高差角
∑（L/cosφ）： 考虑悬点高差的耐张段总长度
跨耐张段紧线时，弛度分两次观测、划印，按各自的代表档距对应弛度进行，本线路耐张段长，施工设计时考虑，紧线段按一个耐张段的规定弛度进行。
5.3紧线注意事项
5.3.1三相线弛度尽量在一天内看完，如果一天完不成时，也应将所有导线收紧到同一弛度范围内。以防此初伸长不等影响弛度。
5.3.2在观测弛度时，三相导线要力求一致。
5.3.3在观测驰度时，各观测档由远及近，以紧→松→紧的顺序进行,在同一观测档同相子条线应同时收紧调整或同时放松调整,观测人员须认真负责,随时向指挥人员报告驰度值。
5.3.4当紧线段内转角较多或转角值较大时，应设人员晃动滑车，帮助导线在滑车中窜动。滑车的位置应在导线内角二等分线上。
5.3.5驰度调整发生困难，各观测档不能统一时，应检查观测数据，放松导线，暂停一段时间后重新调整。
6、划印
张力架线的划印在弛度观测完成、调平后，同时在直线搭和耐张塔进行。划印的颜色应明显，并保证不损伤导线。
耐张塔画印用画印板（宽0.1m，长约2m，有刻度），将其一端固定在横担的导线挂线孔处，另一端沿线路夹角平分线方向伸向导线上方悬挂垂球，垂球将横担中心投影到导线上，将三角板的一边贴紧导线，另一直角边对准投影点，在其他子导线上画印，使印记点连成直线垂直于导线。
直线转角塔取放线滑车顶点为画印点，用直角三角板在导线上画印。
7、耐张塔挂线
7.1 耐张塔平衡挂线的准备工作
耐张塔相临直线塔应不安装悬垂线夹。
采用平衡挂线或半平衡挂线的方式进行平面布置。
7.2 耐张塔平衡挂线或半平衡挂线作业步骤
杆塔两侧进行高空临锚；
割线、松线落地；
压接耐张线夹；
连接绝缘子及金具串；
平衡挂线或半平衡挂线；
安装附件。
7.3 高空临锚操作步骤
地面安装耐张线夹时，在离横担挂线孔1.5倍悬点高度的导线处安装导线卡具，高空安装耐张线夹时，在离耐张线夹3m左右处安装导线卡具；
在导线卡具尾侧导线上安装开口胶管；
在导线卡具尾端连接□15锚线钢绳；
在横担挂线孔处安装5T手板葫芦，葫芦前端与□18钢绳连接。
两侧同时收紧手板葫芦，使临锚受力，并且同时观察导线是否向操作塔一侧移动，以判断操作塔受力是否平衡；
临锚用的手板葫芦，收紧后必须将链尾缠在本体上且绑扎牢固，防止脱滑。
7.4、其他要求
对于耐张塔，如不能进行平衡挂线或半平衡挂线，需对杆塔的各挂线孔沿紧线方向的反方向加装临时拉线，临时拉线的位置要准确，对于双临时拉线，各自受力要平衡，打紧临时拉线，以免出现杆塔倾斜。拉线的锚线位置以不影响下次导线的紧线位置为准。
7.5劳动组织（紧线施工队）
名称
人数
主要岗位职责
工作负责人
1
全面负责组织等线、松锚、升空、高空断线、挂线施工
安全负责人
2
负责本队施工安全工作
机械工
1
机动绞磨维修、操作、保养
测 工
3
驰度观测，耐张塔划印、划线长度计算
液压工
2
耐张管的液压操作施工
技 工
10
紧线、过轮临铺、松锚升空、断线、拉线等工作
民 工
16
配合工作
7.8、所有承力地锚坑开挖必须深度足够，卧马槽与马道齐全。
3吨地锚配φ17.5钢绳套，地锚埋深1.8米；
5吨地锚配φ21.5钢绳套，地锚埋深2.0米；
8吨地锚配φ23.5钢绳套，地锚埋深2.5米；
临时拉线一相一锚，导线为5吨地锚，地线为3吨地锚。

第五部分：附件安装
直线塔附件安装内容包括:卸放线滑车、安装线夹，安装跳线等。直线塔采取在施工孔挂5吨手搬葫芦和提线
