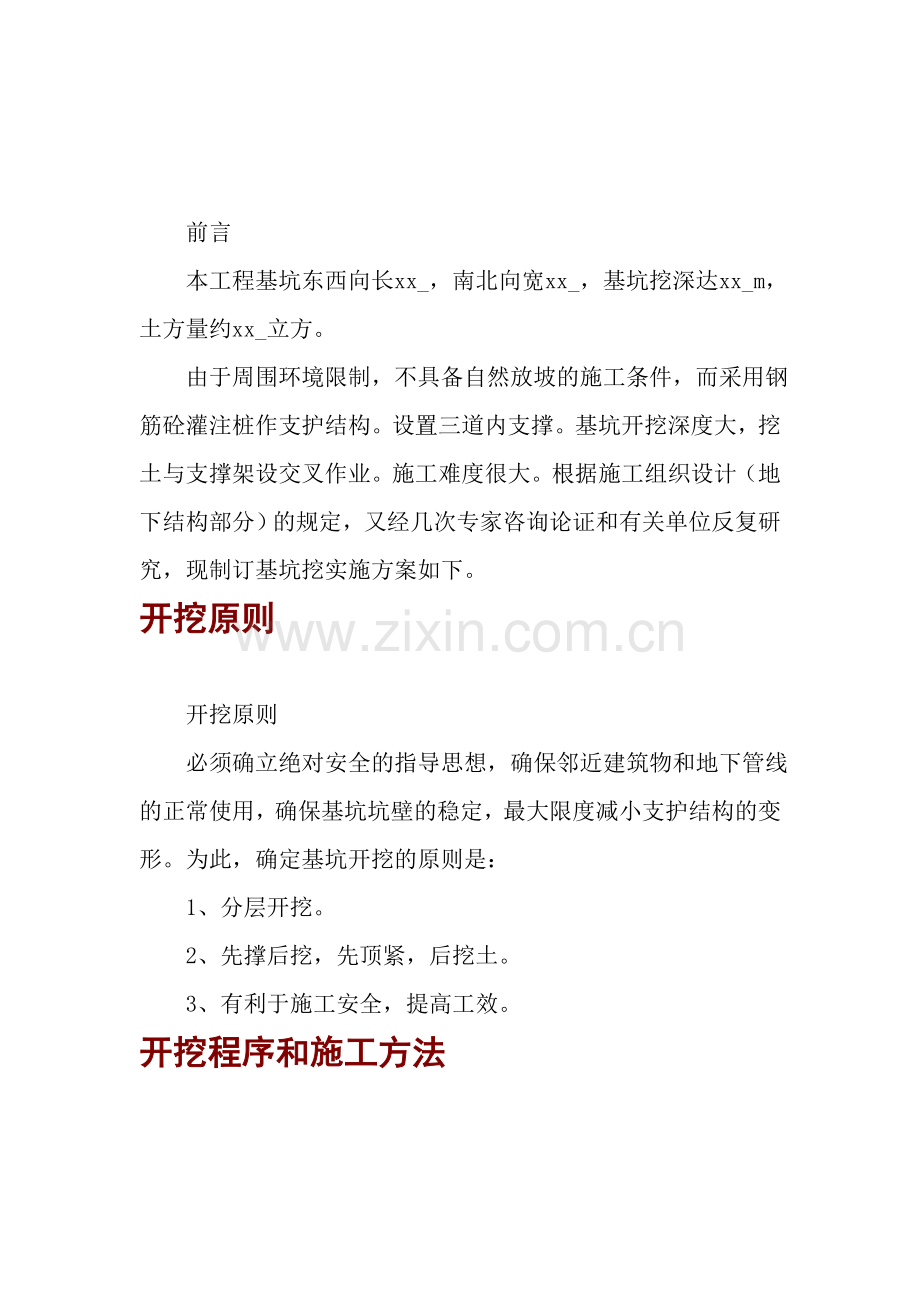

前言
本工程基坑东西向长xx_，南北向宽xx_，基坑挖深达xx_m，土方量约xx_立方。
由于周围环境限制，不具备自然放坡的施工条件，而采用钢筋砼灌注桩作支护结构。设置三道内支撑。基坑开挖深度大，挖土与支撑架设交叉作业。施工难度很大。根据施工组织设计（地下结构部分）的规定，又经几次专家咨询论证和有关单位反复研究，现制订基坑挖实施方案如下。
开挖原则　第 1 页 共 9 页

开挖原则
必须确立绝对安全的指导思想，确保邻近建筑物和地下管线的正常使用，确保基坑坑壁的稳定，最大限度减小支护结构的变形。为此，确定基坑开挖的原则是：
1、分层开挖。
2、先撑后挖，先顶紧，后挖土。
3、有利于施工安全，提高工效。
开挖程序和施工方法　第 1 页 共 9 页

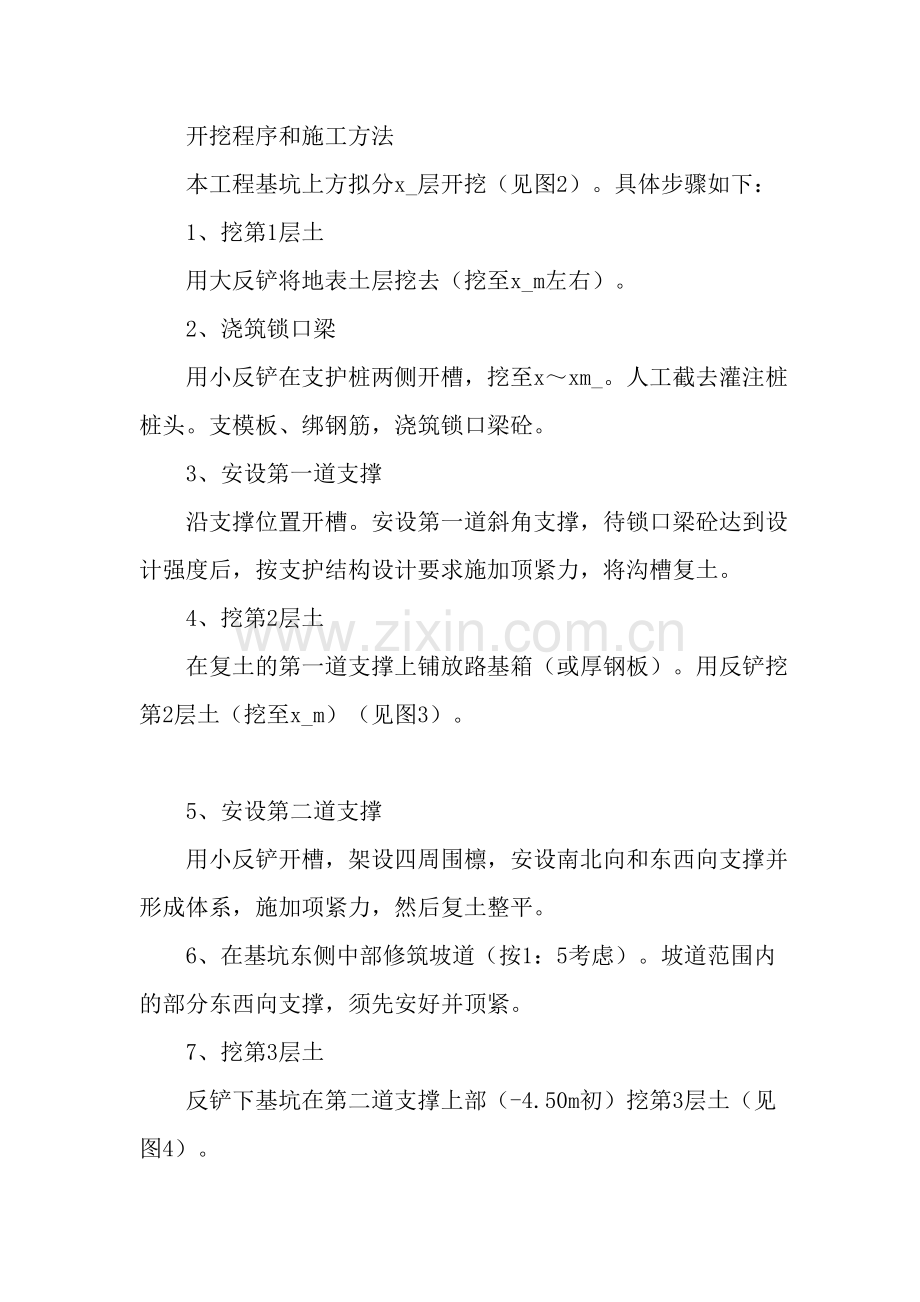

开挖程序和施工方法
本工程基坑上方拟分x_层开挖（见图2）。具体步骤如下：
1、挖第1层土
用大反铲将地表土层挖去（挖至x_m左右）。
2、浇筑锁口梁
用小反铲在支护桩两侧开槽，挖至x～xm_。人工截去灌注桩桩头。支模板、绑钢筋，浇筑锁口梁砼。
3、安设第一道支撑
沿支撑位置开槽。安设第一道斜角支撑，待锁口梁砼达到设计强度后，按支护结构设计要求施加顶紧力，将沟槽复土。
4、挖第2层土
在复土的第一道支撑上铺放路基箱（或厚钢板）。用反铲挖第2层土（挖至x_m）（见图3）。

5、安设第二道支撑
用小反铲开槽，架设四周围檩，安设南北向和东西向支撑并形成体系，施加项紧力，然后复土整平。
6、在基坑东侧中部修筑坡道（按1：5考虑）。坡道范围内的部分东西向支撑，须先安好并顶紧。
7、挖第3层土
反铲下基坑在第二道支撑上部（-4.50m初）挖第3层土（见图4）。

由西向东分两个台阶接力开挖，上面用大反铲，下面用小反铲。大反铲挖至第二道支撑高度处（860～9.00m），小反铲下去挖到坑底（11.50-11.60处）运土车滑坡道下到-4.50m。由大反铲装土运出。
至此，在基坑东西两侧留下土坡（按1：1.5留坡）．以增加支护桩的稳定作用。
8、安设第三道支撑
为便于小反铲在-9.00m处工作。第三道支撑可采用边挖边撑的方法。既当小反铲由西向东挖出一段后，及时安设南北向围檩和支撑并施加顶紧力。第三逍东西向的支撑也逐步形成。由于东西两侧留有土坡．故端部支撑暂缓安设，也不施加顶紧力。
9、挖第4层土
采用抓斗分别在东西两侧的坑外作业（或用小型挖机到坑下作业）．南北开行，挖第4层土（见图5见下页）挖到8.60m，及时安设第三道东西向的端部支撑。待顶紧后，继续挖到坑底。
为保持坑底上体的原状结构，对接近坑底的150～300mm土层，由人工挖除铲平．用机械运出。
在基坑开挖过程中，机械够不着的地方也用人工挖除铲平。

组织分工　第 3 页 共 9 页

l、组织分工
上方开挖、运辆由xx_负责实施。
支撑安设、拆除由xx公司_负责实施
降水、排水由xx_负责实施施工检测工作由xx工程公司_负责实施
各承包单位要密切配合，相互支持、总承包方进行统一组织和谐调。

技术措施和要求　第 4 页 共 9 页

2、技术措施和要求
（1）、各层支撑应按技术要求准确就位，预先丈量实际长度．配好支撑和端头配件，便于装配。围檩与支护桩间的空隙要用细石砼堵紧。支撑两端应同时顶紧，支撑与围檩连接要牢固。支撑交叉初要束紧扣件。每层支撑的顶紧力要符合设计要求并作记录备查。此外，尚应估计到在基坑开挖深度较大后、有的支撑件压应力会减少或消失，甚至出现拉应力。应采取措施．防止支撑松脱、上翅或弯曲。
（2）挖土与支撑应密切配合。在挖第三层土和安设第三道支撑时更需特别注意挖土作业应按确定的程序开挖，不得超深，挖土时要注意安全。防止碰撞或损坏支撑、立柱和深井井管，注意保护工程桩。下坑作业的机械停机后．应停在安全坡（l：1.5）线外，以防止土坡滑动。
（3）采用轻型井点（三排）和深井井管（6口）降低坑内地下水位。轻型井点降水不少于l4天，要求坑内地下水位降到-6.0m以下，深井降水一直持续到地下结构完成。在坑内外设置降水观察井，对降水效果进行观察，每天一次。
（4）在基坑北侧安装塔吊（60m）一台，配合北半部支撑架设和土方施工。
（5）在锁口梁上砌筑排水沟，在坑内布置明沟集水系统，及时排水，防止雨水长时间侵蚀基坑。
（6）基坑开挖期间，进行地面沉降、支护结构位移、坑内外水位和支撑应力的观测。对周围建筑物和地下管线垂直和水平变形进行监控，每日至少一次。要及时提供观测结果，作为改进施工的参考。发现异常情况及时研究处埋。
（7）准备必要的器材（如支撑、脚手架、钢管、水泥、钢筋、注浆、水泵\风镐）备用。对出现险情的地段和部位采取应急措施。
安全措施　第 5 页 共 9 页

3、安全措施
（1）沿锁口梁四周安设安全栏杆。上下基坑的扶梯要牢固和防滑。严禁不经扶梯任意上下基坑。现场作业必须戴好安全帽，遵守操作规程
（2）基坑开挖后尽量减少坑边的地面荷载，必须停置在坑旁的车辆和材料不得超载（限3_吨/以下）。
（3）注意高压电线的架设，不得架入机械和塔吊的操作空间。电源箱要有明显标志和防护措施。
（4）及时修筑坑边道路和围墙，保障场地畅通和施工安全。如围墙基坑太近影响施工，须暂时拆除再行修复。
（5）、在支撑上挖土前，必须先复土，并铺好路基箱，使支撑钢管避免承受过大竖向荷载，导致受弯变形。
（6）注意交通安全。出入口设门卫，路口、场外清洁设专人负责，并与有关单位保持联系，必要时请交警协助。
（7）施工场地要有足够的照明设施，以满足夜间安全施工的需要。
施工进度和平面布置　第 6 页 共 9 页

施工进度和平面布置
1、施工进度
基坑开挖阶段，挖土为主导工序，支撑，降水密切配合。计划自2xxx年xx月xx日_开始挖第x_层士,到xx月_挖完第x_层土。
2、施工平面布置（见图1）
xx大楼支撑加固方案　第 7 页 共 9 页

xx大楼支撑加固方案
xx大楼_基坑挖深xx_m，采用三道钢管内支撑支护。实践证明,钢管支撑对保证基坑稳定、减小邻近建筑物沉降和位移起了重要作用。目前，第三道支撑即将完成。然而,以下几点需要引起重视：(1)第一道支撑的立柱已截去x_根（占x_％）,支撑刚度有所削弱；（2）部分第二道支撑东西向钢管在平面上扭曲相当明显，个别轴线偏差达30cm以上；（3）、土方挖到坑底后．还要x个月，支撑才能拆除。在此期间支撑受力将继续加大，有可能达到xx_t/根。为了确保施工安全，经建设单位xx公司_同意：决定对支撑进行加固。增加支撑体系的空间刚度和稳定性。具体意见如下：
1、支撑加固委托xx_公司负责实施。
2、加固方法：在第二道与第三这支撑南北向钢管的两侧、用斜杆竖向拉结，形成剪刀撑。在第二道支撑东西向钢管上部也用斜杆水平拉结。具体部位及数量见附图所示。
3、材料：拉结斜杆采用20#糟钢；如材料不够，可用2根10#拼成一根代替。
4、连接要求：每根斜杆与钢管连接处，焊缝长度不小于20Cm。焊缝厚度不小于8mm。
主要机具表.xls　第 8 页 共 9 页

xx大楼基坑施工抢险方案　第 8 页 共 9 页

六、xx大楼基坑施工抢险方案
xx大楼_基坑挖深xx_m），且距邻近建筑和地下管线很近。在深基坑开挖过程中．有可能出现基坑渗水较多，流砂涌起。支护结构位移较大,地表和邻近建筑物沉降明显．支撑失稳，邻近管线发生泄漏等险情。为事先作好应急准备加以防范，特制定抢险方案和措施如下：
1、成立抢险领导小组。一旦发生险情，及时指挥抢险行动。
组长：xxx
成员：xxxxxxxxxxxxxxxxxx
2、通过施工监测和现场观察．严密注视险情发展。如沉降速度过快．应立即控制施工进度，待情况稳定后再继续施上。
3、保持排水系统通畅，及时将雨水排出基坑。
4、出现坑壁渗水和流砂现象，应立即用装土袋堵塞，回填土；然后进行压密注浆堵漏。
5、邻近建筑物发生严重开裂或沉陷时．应立即进行压密注浆加固地基。建议对xxx，采取保护措施（沿房屋外围压密注浆）。
6、房屋沉陷严重时．要作好居民临时安置的准备。
7、地下管线（煤气、上水…）严重开裂泄漏时，要挖开加固．报请有关部门抢修。
8、特别注意支撑焊接质量和安装偏差．发生失稳，要立即加固。
9、现场准备好下列抢险器材：
（1）草包xx_只，编织袋xx条，装好土的编织袋xx个；
（2）钢支撑xx_t；
（3）水泵xx台；
（4）电焊机xx台
（5）压密注浆机xx台：
（6）水泥xx包；
（7）砂、矿石各xx_；
（8）脚手钢管、钢筋各xx_公斤；
（9）扣件xx_只。
10、本方案经建设单位同意后实施。
