模拟电子技术复习提纲
第2章 运算放大器
知识重点：
1、理解运放电路的三种输入方式（同相、反相、差动输入）；

2、掌握“虚短”、“虚断”的概念；

3、掌握比例运算、积分运算、微分运算电路的组成及其电路分析计算；
基本知识：
1、理想运算放大器构成图示电路。已知R1=R3=2 KΩ，R2=R4=4 KΩ，R5=R6=1 KΩ，写出输出Uo=f(UI)的表达式。

解：

2、电路如图所示，负载电流i与
  输入电压ui的关系为：i=f（ui）

3、图示运放电路中，Vi=2V，求V0= ？

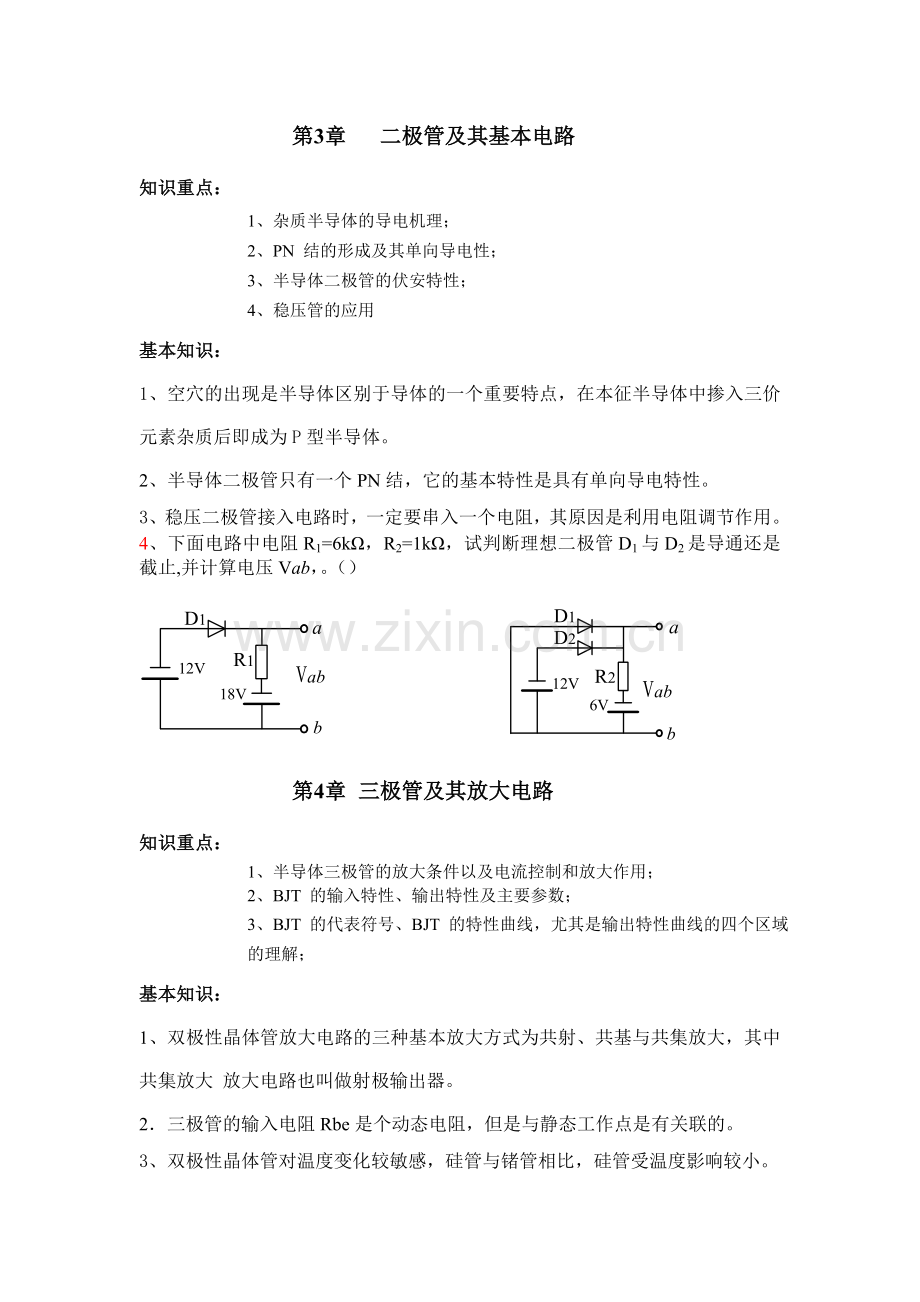

第3章 二极管及其基本电路
知识重点：
1、杂质半导体的导电机理；
2、PN 结的形成及其单向导电性；
3、半导体二极管的伏安特性；
4、稳压管的应用
基本知识：
1、空穴的出现是半导体区别于导体的一个重要特点，在本征半导体中掺入三价元素杂质后即成为P型半导体。
2、半导体二极管只有一个PN结，它的基本特性是具有单向导电特性。
3、稳压二极管接入电路时，一定要串入一个电阻，其原因是利用电阻调节作用。
4、下面电路中电阻R1=6kΩ，R2=1kΩ，试判断理想二极管D1与D2是导通还是截止,并计算电压Vab，。（）

第4章 三极管及其放大电路
知识重点：
1、半导体三极管的放大条件以及电流控制和放大作用；
2、BJT 的输入特性、输出特性及主要参数；
3、BJT 的代表符号、BJT 的特性曲线，尤其是输出特性曲线的四个区域的理解；
基本知识：
1、双极性晶体管放大电路的三种基本放大方式为共射、共基与共集放大，其中共集放大 放大电路也叫做射极输出器。
2．三极管的输入电阻Rbe是个动态电阻，但是与静态工作点是有关联的。
3、双极性晶体管对温度变化较敏感，硅管与锗管相比，硅管受温度影响较小。
4．电压放大器的输出电阻越小，意味着放大器带负载能力越强。
5、双极性晶体管是一种电流型控制元件。
6．在基本共射电路中，若晶体管的β增大一倍，电压放大倍数也相应增大，但达不到一倍。 7、在放大电路中测得某管的3个电极电位分别为-2.5V, -3.2V,-9V，则这个三极管的管型是PNP型硅管。
8、单极放大电路的3种组态都有功率放大作用。
9、多极放大器的电压放大倍数为各级放大倍数之积。
10、一个NPN管在电路中正常工作，现测得Ube>0,Ubc>0,Uce>0， 则此管的工作区为饱和区。
11、图示电路中β=50,  VCC=6V,  Rb1=10KΩ,  Rb2=2KΩ ,  R c=2KΩ，Re=300Ω，RL=2 KΩ，
试：①估算Q点(取VBE =0.7V)；②画出小信号模型图；③rbe=1KΩ时，计算Av、r i与ro。

12、图示放大电路中，Rb=300KΩ，Rc=3KΩ，RL=3 KΩ， VCC=9V，β=50，若VBE可忽略不计，rbe =1 KΩ，试：
①画直流通路，估算Q点；
②画交流通路与小信导模型电路；

③计算电压放大倍数Av、输入电阻ri与输出电阻ro。

第5章 场效应管放大电路
知识重点：
1、FET 的输出特性、转移特性及主要参数；
2、各种场效应管特性的比较；
4、FET 的代表符号、栅极正确施压的理解，以及转移特性及曲线；
基本知识：
1、场效应管的三个引脚分别为源极S、偏极D与栅极G，是一种电压型控制器件。
2、使用MOS场效应管应注意避免栅极悬空并且尽量减少外界感应。
3、欲使P沟道JFET的漏源导电沟通夹断，应在栅源间加一个大于零的夹断电压。
4、N沟道增强型MOSFET的栅源之间加上正向电压，即可形成感生层，组成源极与漏极之间的导电沟通，也称为感生沟道。
5、场效应管也叫单极性三极管，原因在于场效应管的电流是由多数载流子组成的。
6、图示源极输出器电路中，VDD =12V，Rg1=300 KΩ，Rg2=100 KΩ，Rg3=2 MΩ，R=12 KΩ，RL=12KΩ，且Q点gm=1ms
试：①指出场效应管的类型，画出小信号等效电路；

②计算电压增益AVm；
③计算输入电阻Ri与输出电阻R0。

解：

第6章 模拟集成电路
知识重点：
1、正确理解镜像电流源以及微电流源的电路结构及其原理分析；
2、差分式放大电路的分析方法
基本知识：
1、差动放大电路具有抑制共模信号与放大差模信号的特点。
2、差动放大电路的基本特点是“有差就动，无差不动”，因而具有较高的共模抑制比，能有效地抑制零点漂移现象。

第7章 反馈放大电路
知识重点：
1、反馈极性的判别及反馈组态的判别方法；

2、负反馈放大电路的一般方框图以及反馈的一般表达式；

3、负反馈对放大电路动态性能的改善；

4、深度负反馈条件下的近似计算；
基本知识：
1、放大电路引入电压负反馈，可使输出电阻变小。
2、为了稳定放大电路的输出电流，并能提高输入电阻，应采用 电流串联负反馈电路。
3、要求某放大器输出电压稳定且输入电阻大，应采用的交流负反馈组态为串联电压负反馈。
4、为了稳定放大电路的输出电流，并能减小输入电阻，应采用电流并联负反馈电路。
5．负反馈能减小放大器噪声，但是无论是输入信号中混入的噪声是无法减小的，只能减小反馈电路内部产生的噪声，能使输出端信噪比得到提高。
6、直流负反馈能够稳定静态工作点。
7、在负反馈电路中，常利用串联反馈方式，使输入电阻增大
8、指出图示电路中的反馈环节，并判断其反馈极性和类型以及对输入电阻与输出电阻的影响作用。

+
-
Vi
Vcc
R3
V0
R2
R1
9、判断下列电路的反馈组态，简要写出判断过程：

第8章 功率放大电路
基本知识：
1、交越失真现象发生在乙类功率放大器中。
2、乙类互补对称电路中，输出会产生交越失真，为了克服这种失真，并保证足够的效率，多把电路设计为甲乙类功率放大。

第9章 信号处理与产生电路
知识重点：
1、掌握一阶有源滤波电路的结构及其频率特性的分析；
2、振荡电路的起振条件、工作特点；
3、振荡电路振荡频率的计算方法；
4、RC 振荡电路的三种选频网络；
5、LC 振荡电路的三种反馈方式；
6、各类比较器的电路结构、工作原理及其分析；
基本知识：
1、一个正弦波振荡器的开环电压放大倍数为u=|Au|∠ΦA,反馈系数为=|F|∠ΦF,该振荡器要维持稳定的振荡，必须满足振幅平衡条件： AF=1与相位平衡条件：ΦA+ΦF=2nπ(n=0,1, 2,3,…)。
2、正弦波振荡器的开环电压放大倍数Au=|Au|∠ΦA,反馈系数 F=|F|∠ΦF ,该振荡器要维持产生振荡，必须满足|Au·F|＞1,  ΦA+ΦF=2nπ (n=0,1,2,3,…);
3、RC环形振荡器利用电容的端压不能突变使振荡频率由RC确定。
4、利用交流等效电路分析LC振荡电路时，若BJT的e、b、c脚均与电容元件的不同端相接，即为电容三点式振荡电路。
5、用相位平衡条件判断下列电路能否振荡，简述理由：

(b)

(a)

第10章 直流稳压电源
知识重点：
1、直流稳压电源的组成及各部分的作用；
2、半波、全波、桥式整流电路的原理分析、波形分析、性能参数计算；
3、滤波的含义、种类及应用范围；
4、串联反馈式稳压电路的结构组成、工作原理分析、输出电压计算；
基本知识：
1、单相桥式整流滤波电路的输出电压一般是整流前电压有效值的1.2倍。
2、串联反馈式稳压电路主要包括：取样、基准、比较放大与反馈四个部分。
