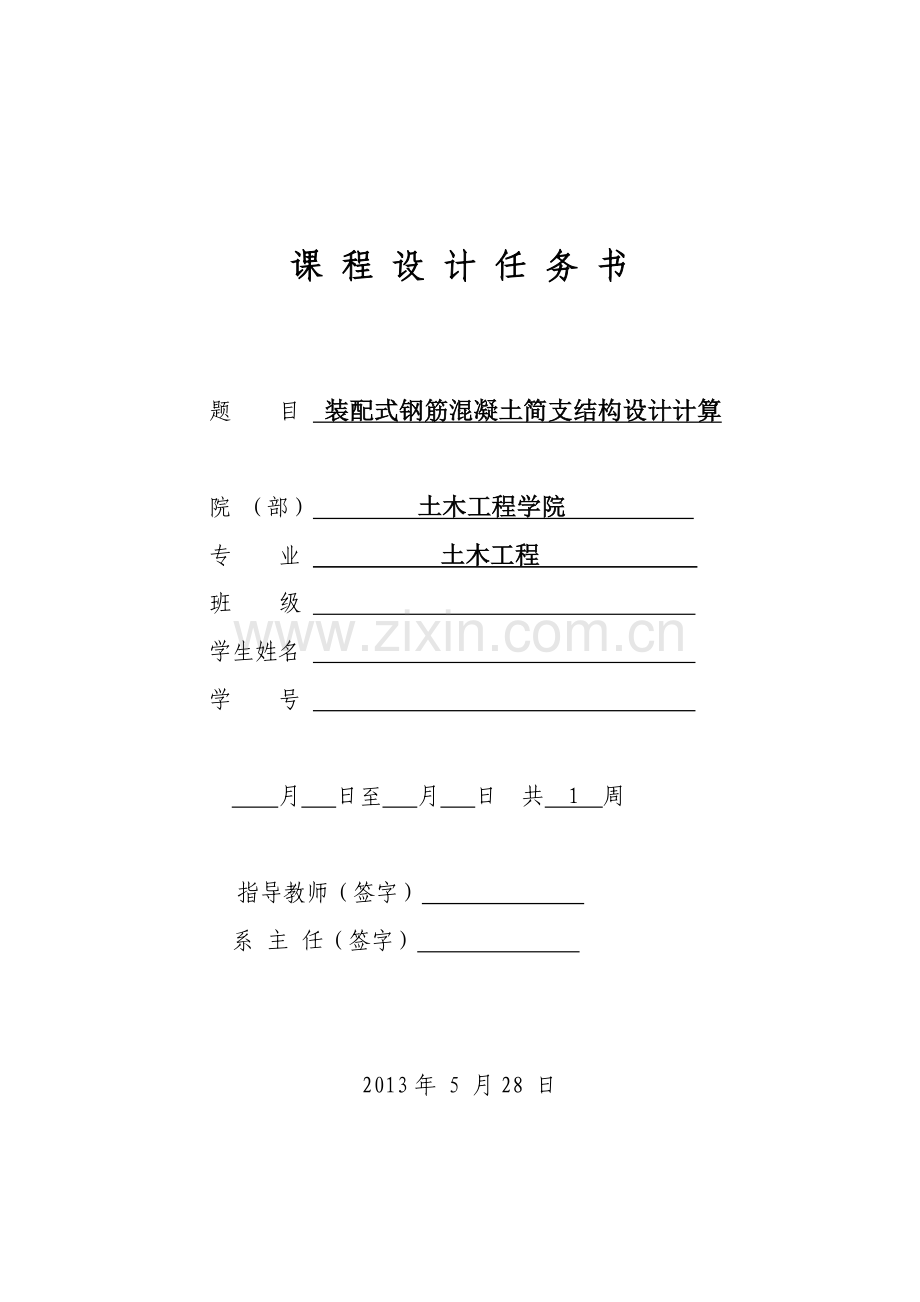

课 程 设 计 任 务 书

题 目 装配式钢筋混凝土简支结构设计计算

院 （部） 土木工程学院
专 业 土木工程
班 级
学生姓名
学 号

月 日至 月 日 共 1 周

指导教师（签字）
系 主 任（签字）

2013年 5 月28 日

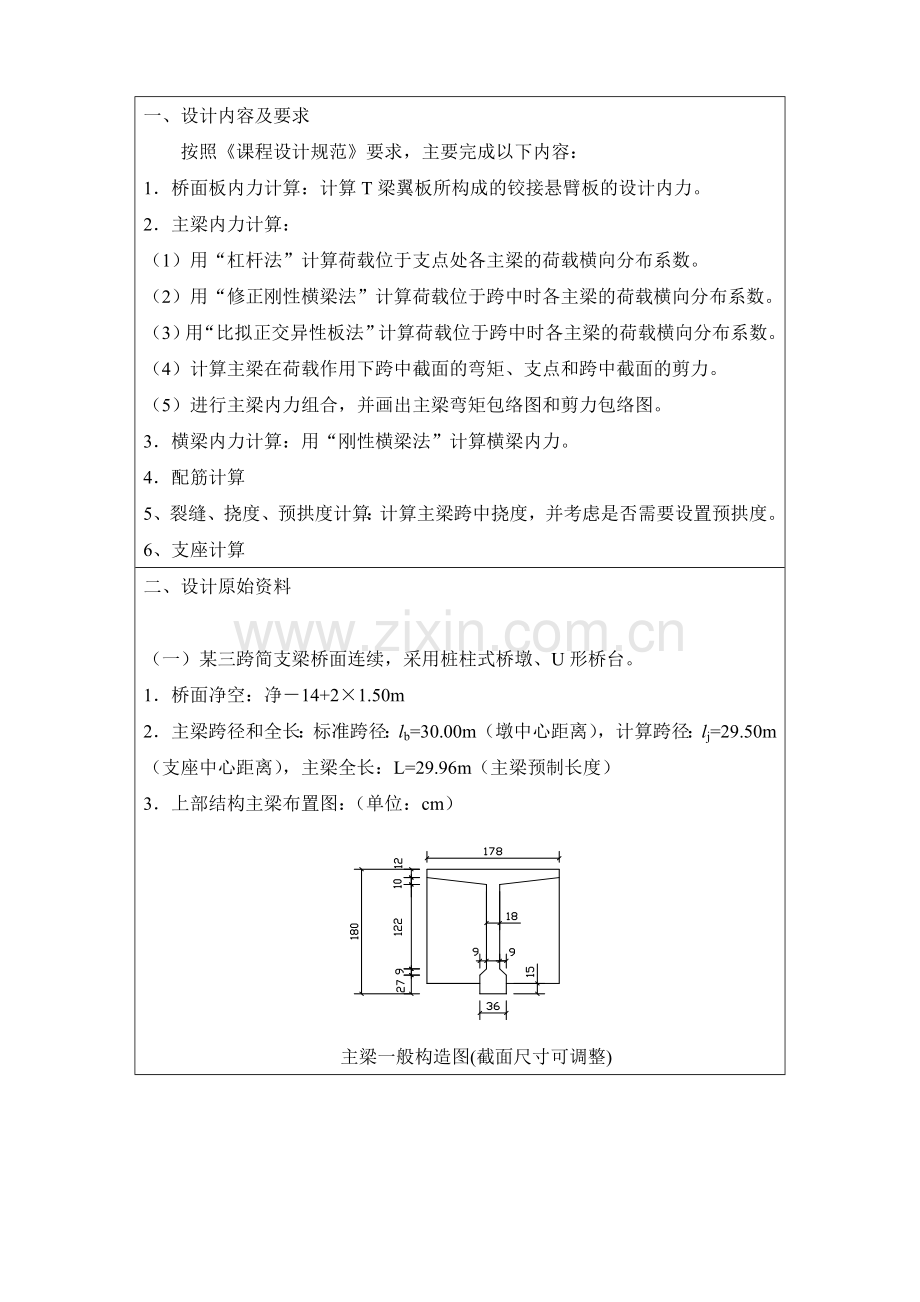

一、设计内容及要求
按照《课程设计规范》要求，主要完成以下内容：
1．桥面板内力计算：计算T梁翼板所构成的铰接悬臂板的设计内力。
2．主梁内力计算：
（1）用“杠杆法”计算荷载位于支点处各主梁的荷载横向分布系数。
（2）用“修正刚性横梁法”计算荷载位于跨中时各主梁的荷载横向分布系数。
（3）用“比拟正交异性板法”计算荷载位于跨中时各主梁的荷载横向分布系数。
（4）计算主梁在荷载作用下跨中截面的弯矩、支点和跨中截面的剪力。
（5）进行主梁内力组合，并画出主梁弯矩包络图和剪力包络图。
3．横梁内力计算：用“刚性横梁法”计算横梁内力。
4．配筋计算
5、裂缝、挠度、预拱度计算：计算主梁跨中挠度，并考虑是否需要设置预拱度。
6、支座计算
二、设计原始资料

（一）某三跨简支梁桥面连续，采用桩柱式桥墩、U形桥台。
1．桥面净空：净－14+2×1.50m
2．主梁跨径和全长：标准跨径：lb=30.00m（墩中心距离），计算跨径：lj=29.50m（支座中心距离），主梁全长：L=29.96m（主梁预制长度）
3． 上部结构主梁布置图：（单位：cm）

主梁一般构造图(截面尺寸可调整)

上部结构横断面构造图

上部T梁立断面构造图

4．设计荷载：2004桥梁规范：公路—I级荷载，人群3.0KN/m
5．材料：主梁：混凝土C40， 容重26KN/m3，
桥面铺装： 防水混凝土厚6.5~17cm，容重25KN/m3
三、设计完成后提交的文件和图表
1．设计说明书
按照学校下发的课程设计规范要求，完成计算书的编排工作，特别注意格式的要求（统一用A4打印纸书写或打印，每页加页码编号）。
2．图纸(选做，成绩评定仅加分不减分)
有兴趣的学生，可完成以下图纸的绘制：（A3图纸或坐标纸，可CAD绘制）
图一（桥梁总体布置图）：绘出平、纵、横三个视图。已知三跨简支梁，采用桥面连续技术，桩柱式桥墩、U形桥台扩大基础。各跨的主梁横断面和纵断面布置附图所示，桥墩、桥台和基础的尺寸自行拟定。
图二（主梁一般构造图）：主梁各部分的构造。
另：计算中所用到的插图在计算书中绘制即可，必要时，可另绘图纸。
四、进度安排
第一天：拟定全桥尺寸，绘草图；桥面板内力计算
第二天：主梁荷载横向分布系数计算
第三天：主梁恒载内力、活载内力计算、主梁内力组合
第四天：横梁内力计算、主梁挠度和预拱度计算
第五天：图纸绘制、设计计算书的整理，设计考核，成绩评定。
五、主要参考资料
1．高等学校教材《桥梁工程》（上册）范立础主编
2．高等学校教材《桥梁工程》姚玲森主编
3．《公路桥涵设计手册—梁桥》上册1994年
4．《公路通用桥涵设计规范》(JTG D60-2004)
5．《公路桥涵圬工设计规范》(JTG D61-2005)
6．《公路桥涵钢筋混凝土及预应力混凝土设计规范》(JTG D62-2004)
六、课程设计成果装订顺序如下：
1.封面
2.设计任务书
3.成绩评定表
4.目录
5.正文
6.设计总结及改进意见
7.参考文献
8.图纸或附表。
桥梁工程 课程设计成绩评定表
姓名

班级

学号

成绩

平时成绩

评阅成绩

答辩成绩

总 计

参考封面

山东交通学院

桥梁工程 课程设计

院(系)别　 土木工程学院
专 业　 土木工程
班 级 土木 级 班
学 号　
姓 名　
指导教师　
成 绩

二○一三年六月
