安徽国祯太平洋电力有限公司企业标准

继电保护技术监督管理标准
Q/GZ太平洋-技术监督-G005-2001

1 范围
继电保护及安全自动装置(以下简称保护装置)是保证电网安全运行、保护电气设备的主要装置，是组成电力系统整体的不可缺少的重要部分。必须加强管理以保证设备的安全运行。
本标准适用于安徽国祯太平洋电力有限公司的继电保护技术监督管理工作。

2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
《继电保护装置运行管理规程》
原电力工业部颁发的《电力系统继电保护技术监督规定》

3 监督机构
3．1 建立生产副总经理领导下的继电保护监督网，设置如下：生技部经理
生产副总经理

继电保护监督专责
运行部继电保护监督员
维修部继电保护监督员
专责
3．2 公司继电保护专责由生技部电气专工兼职，具体负责继电保护监督工作。

4 管理职能
4．1 生产副总经理
4．1．1 负责组织编制自动、控制、测量及二次保护的管理制度，并监督实施。
4．1．2 负责审批测量、控制、保护、信号回路设计、整定计算、变更及投切方案。
4．2 生技部经理
4．2．1 协助生产副总经理做好继电保护技术监督管理工作。
4．2．2 主持编制继电保护技术监督规章制度、工作计划、工作总结。
4．2．3 组织继电保护技术事故的调查和原因分析。

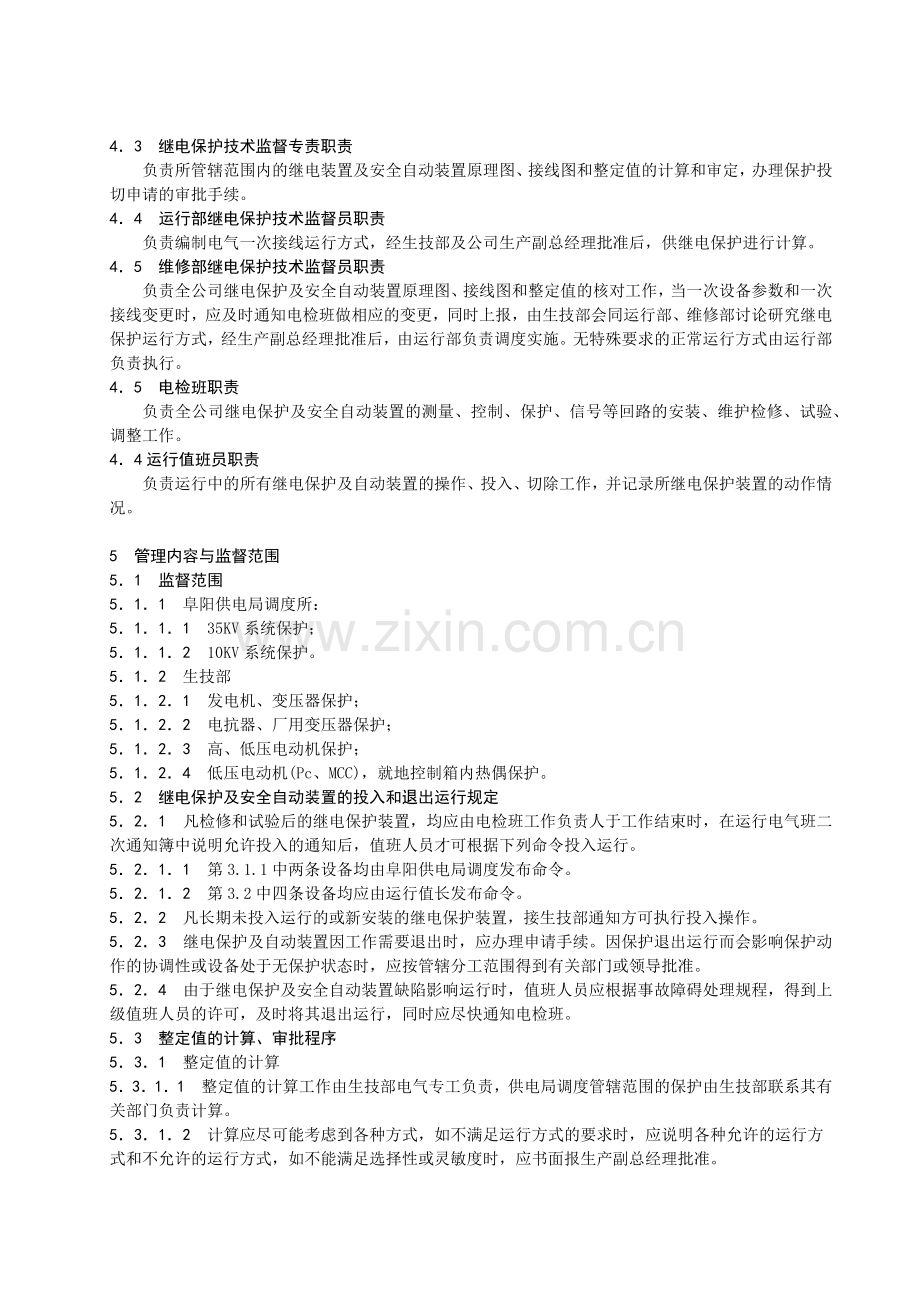

4．3 继电保护技术监督专责职责
负责所管辖范围内的继电装置及安全自动装置原理图、接线图和整定值的计算和审定，办理保护投切申请的审批手续。
4．4 运行部继电保护技术监督员职责
负责编制电气一次接线运行方式，经生技部及公司生产副总经理批准后，供继电保护进行计算。
4．5 维修部继电保护技术监督员职责
负责全公司继电保护及安全自动装置原理图、接线图和整定值的核对工作，当一次设备参数和一次接线变更时，应及时通知电检班做相应的变更，同时上报，由生技部会同运行部、维修部讨论研究继电保护运行方式，经生产副总经理批准后，由运行部负责调度实施。无特殊要求的正常运行方式由运行部负责执行。
4．5 电检班职责
负责全公司继电保护及安全自动装置的测量、控制、保护、信号等回路的安装、维护检修、试验、调整工作。
4．4运行值班员职责
负责运行中的所有继电保护及自动装置的操作、投入、切除工作，并记录所继电保护装置的动作情况。

5 管理内容与监督范围
5．1 监督范围
5．1．1 阜阳供电局调度所：
5．1．1．1 35KV系统保护；
5．1．1．2 10KV系统保护。
5．1．2 生技部
5．1．2．1 发电机、变压器保护；
5．1．2．2 电抗器、厂用变压器保护；
5．1．2．3 高、低压电动机保护；
5．1．2．4 低压电动机(Pc、MCC)，就地控制箱内热偶保护。
5．2 继电保护及安全自动装置的投入和退出运行规定
5．2．1 凡检修和试验后的继电保护装置，均应由电检班工作负责人于工作结束时，在运行电气班二次通知簿中说明允许投入的通知后，值班人员才可根据下列命令投入运行。
5．2．1．1 第3.1.1中两条设备均由阜阳供电局调度发布命令。
5．2．1．2 第3.2中四条设备均应由运行值长发布命令。
5．2．2 凡长期未投入运行的或新安装的继电保护装置，接生技部通知方可执行投入操作。
5．2．3 继电保护及自动装置因工作需要退出时，应办理申请手续。因保护退出运行而会影响保护动作的协调性或设备处于无保护状态时，应按管辖分工范围得到有关部门或领导批准。
5．2．4 由于继电保护及安全自动装置缺陷影响运行时，值班人员应根据事故障碍处理规程，得到上级值班人员的许可，及时将其退出运行，同时应尽快通知电检班。
5．3 整定值的计算、审批程序
5．3．1 整定值的计算
5．3．1．1 整定值的计算工作由生技部电气专工负责，供电局调度管辖范围的保护由生技部联系其有关部门负责计算。
5．3．1．2 计算应尽可能考虑到各种方式，如不满足运行方式的要求时，应说明各种允许的运行方
式和不允许的运行方式，如不能满足选择性或灵敏度时，应书面报生产副总经理批准。

5．3．1．3 计算应包括计算过程的计算书、短路电流计算书和定值通知单。
5．3．1．4 计算人员应对上述所计算的一切负责。
5．3．2 整定值的审核。审核人为生技部经理，其责任如下：
5．3．2．1 整定值改变的必要性。
5．3．2．2 各种系数及时间的选用是否正确。
5．3．2．3 计算中的运行方式是否与运行部编制的经生产副总经理批准的运行方式一致。
5．3．2．4 计算数字的正确性。
5．3．2．5 演算过程中所使用的各种公式是否正确。
5．3．2．6 演算过程是否正确。
5．3．3 定值由生产副总经理批准。
5．3．4 整定值的审批执行程序：
5．3．4．1 计算人应将整定计算书、定值通知单签名后交生技部经理。生技部经理审核后，将整定计算书与定值通知单呈报生产副总经理批准，并复制若干份发有关单位执行。如定值变更，必须改变正常的一次运行方式时(即与继电保护运行方式不符合时)应由生技部发通知书。
5．3．4．2 供电局调度发给我公司的保护定值通知单应一式四份，“通知单”上应有正式的编号，要有明确的调整前后的定值数据，要有必要文字说明。生技部接到“通知单”校阅后送一份给运行部，一份给维修部，一份执行后作为回执返回供电局调度。
5．3．4．3 批准后的定值通知单中的整定值只表示同意改变，不等于现场实际的整定值。电检班在接到批准的定值通知单后，应安排调整时间，现场调整结束后，由工作负责人将改变情况记录于运行电气班二次通知簿后即表示整定值已改变，运行主值应在通知簿上履行签阅手续。
5．3．5 供电局调度决定的定值变更手续
5．3．5．1 整定值通知单一般应在现场调整前三天送到(临时的变更也应给现场足够的调整时间)，但现场执行前必须有调度员的命令。
5．3．5．2 值长在接到调度员关于改变定值的命令时，应填写继电保护定值改变命令单交电检班。值长所下的改变定值命令单上应写明调整设备的命名、编号和“定值通知单”的编号及定值改变前后的数字。
5．3．6 继电保护定值调整以后应做如下管理工作
5．3．6．1 调整人将定值调整结果填入运行电气班二次通知簿。
5．3．6．2 将新的定值调整通知记录在执行的定值通知簿内。
5．3．6．3 班组负责人将作废的调整单归档，另放在过期定值单簿内。．
5．3．6．4 局部调整的定值在原调整单上划去调整过的定值，加盖章或签名，并将新定值存入。
5．3．7 继电保护定值调整的执行程序注意事项：
5．3．7．1 定值调整必须由两人进行，一人操作一人监护。
5．3．7．2 操作人按改变定值命令单，拿出要调整设备的“定值通知单”核对“定值通知单”与改变定值命令单上编号的一致性。
5．3．7．3 操作人进行一、二次定值的换算，监护人负责审核“编号”一致性和计算的正确性。
5．3．7．4 执行调整有困难可向值长提出，由值长向调度反映，研究协商。最后确定的意见仍按调度渠道执行变更。

6 二次接线变更和图纸管理
6．1 二次接线变更有以下三种
6．1．1 第一种变更：影响继电保护和安全自动装置的动作原理或操作方法的。
6．1．2 第二种变更：不影响动作原理、操作方法，而影响到操作位置，盘面布置。

6．1．3 第三种变更：不影响动作原理、操作方法和位置、盘面布置等，仅改变二次回路的接线方法。
6．2 二次同路的变更设计审批权做如下规定：
6．2．1 第一种变更设计由运行部校阅，生技部审核，生产副总经理批准。
6．2．2 第二种变更应征得生技部同意，维修部变更后应在运行电气班二次通知簿上通知。
6．2．3 第三种变更由维修部自己决定。
6．3 第一种二次接线变更(或新增)应有书面通知，由电检班继电保护负责人设计，书面通知的来源如下：
6．3．1 属调度管辖设备的二次变更由调度下达详细书面通知。
6．3．2 由维修部提出征得生技部同意的二次变更，由维修部直接下书面通知给电检班。
6．3．3 其他单位或公司提出的由生技部下达书面通知到维修部，由维修部布置给电检班。
6．4 第二种二次接线变更审批执行程序：
6．4．1 设计人将有关变更的回路接线在二次回路变更通知单上绘出变更前后原理展开团，说明变更理由，变更的操作方法。经运行部校阅后交维修部校核。
6．4．2 维修部校核后交生技部审核。
6．4．3 生产副总经理批准后交电检班执行。
6．4．4 批准后的二次结线变更通知单，只表示改变，不等于现场实际接线，电检班接到批准的通知单，应及时由班组安排专人负责设计安装图。安装图应有校对人员和班长批准签字，批准的安装图方可交给施工负责人施工(施工过程中若需变更安装图的结线，必须事先征得设计人的同意，变更较大应重新设计)。施工负责人应对施工结线与安装图的一致性负责。
6．5 第三种二次回路的变更可以在工作开始前，由工作负责人绘制草图，或在工作结束校对接线后，交电检班更改图纸。
6．6 由调度管辖设备的原理接线变更，应经生技部校阅，由调度批准。
6．7 底图破损或无底图的图纸需要复制时，原图上的设计人、描图人、校对人、审批人的签名照描，在所描新图标准框的左侧签上描图人、校阅人及日期即可。描图人和校对人只对复制新描图纸与原图的一致性负责，破损底图注意保存备查。
6．8 二次结线图应由设计人、描图人、校对人、审核人、批准人签名方为正式有效图纸。
6．9 第一种二次结线变更(或新增)的二次图纸上签名应负的责任：
6．9．1 设计人：对所设计绘制的图纸符合书面通知，对原理上和操作方法上的要求(必要时接线原理可开会议定)，设计的合理性负直接责任。
6．9．2 描图人：对所描图纸与原设计图纸的一致性负责。
6．9．3 校对人：对图纸与原理的一致性负校对责任。
6．9．4 审核人：对设计人所设计的图纸与书面通知要求相符，接线的合理负责。
6．9．5 批准人：对设计人按书面通知所做的设计必要负责。
6．10 新的一次设备投入运行时相应的二次接线图及控制接线图必须齐备。
6．11 第一种二次接线现场变更之后的规定：
6．11．1 施工负责人将改变情况记录在运行电气班二次通知簿上。
6．11．2 施工负责人在“二次接线变更通知单”施工负责人一览中签字、“通知单”班内应妥善保存备查。
6．11．3 安装竣工图应交给电检班，进行图纸的修改和复制工作。
6．11．4 电检班应及时做好底图更改工作，原理接线图更改后由班长校阅，安装底图更改后由施工负责人校对。更改底图的工作最长时间，以竣工之日算起，不超过一个月，底图更改完毕后及送生技部审查，晒出蓝图，提供正式使用。
6．11．5 存放于主控室的图纸，由生技部提供新图，由运行部作相应的更换新图工作，如遇到现场

接线变更之后，设备投运之前，未及提供正式图，控制室的图纸可由生技部按照维修部提供改进的图纸，在对应的二次原理接线图上做临时更改，一旦晒出，即更改新图。
6．12 二次接线图纸的保存、保管、使用、维护管理要求。
6．12．1 电检班、主控室正常必须各备用有一套全公司所有完整正确的二次原理接线图及控制接线图。电检班的图纸除本班人员工作需要拿用外，其他借用也应当天归还。
6．12．2 保证二次接线图的正确性，未经正式许可任何人不得对二次接线图纸作任何涂改。
6．12．3 主控室的二次接线图纸，应设专人负责维护、保管、使用，应做到目录齐全，图纸整洁。
6．12．4 调度管辖设备的二次接线图，应及时提供一份原理接线图及控制接线图给调度。
6．12．5 电检班为了便于二次接线图纸的消耗补充，对于一些常用易损的图纸，可以备晒一份存放于班组资料柜内。
6，12．6 电检班、主控室的图纸，每年12月份由生技部进行一次全面的整理、补充工作。
6．13 全公司二次接线图的底图应由生技部分类存放在档案室，所有保护二次接线图的复制工作由生技部负责；已不用的底图整理出来后应加“作废”章，并由电气专工签字，公司科技档案管理员登记，另行存放保管，以备查。作废底图消毁时，档案室应登记消毁人及日期，取用底图复制前应核对底图的正确性。

7 继电保护及安全自动装置二次回路的定期分析制度
7．1 每年一月召开上年继电保护及安全自动装置、二次回路工作总结会。召开以前，电检班应准备下列资料，以便中心发言。定值改变情况与运行方式的协调性。二次回路变更情况总结。继电器保护与二次回路中存在的重大问题与处理意见。本标准的贯彻情况与存在的问题。定期分析会由生技部主持，下列人员参加：公司有关领导、生技部经理、维修部经理、运行部经理、安全员、电气专业工程师、电检班班长、电气运行班长等。
7．2 生技部每季度召开一次继电保护及安全自动装置、二次回路工作分析会议，总结前期工作开展情况，肯定成绩，分析不足，并制定下一步工作重点和整改计划。
7．3 维修部应根据会议精神安排工作计划，由生技部督促执行。

8 继电保护及安全自动装置二次回路的定期检验制度
8．1 继电保护安全自动装置二次回路应根据“继电保护及电网安全自动装置检验条例”，尽可能结合一次设备检修计划，安排二次设备的年度大、小修计划(大修指的是全部检验，一般四年一次，小修指的是部分检验，一般二年一次，按有关规程执行)，经维修部经理审核，公司、生技部批准。
8．2 大修后的验收操作试验应有下列人员参加：
8．2．1 35KV、10KV高压断路器操作试验；发电机、变压器同期校对；厂用电源切换及自投试验；发电机变压器系统保护传动试验，由生技部、维修部、运行部有关人员参加。
8．2．2 备用电源试验由电气专工、电检班长参加。
8．2．3 引、送风机联锁检验；电动给水泵自起动回路试验；循环水泵联锁试验；公用变压器高压侧开关保护；其它开关试验由电检班长参加。
8．2．4 其余工作由工作负责人自检。
8．2．5 班长直接参加某项工作，现场直接验收，不另行验收，特殊试验和核对同期的工作，维修部、生技部参加。
8．3 事故后的试验必须由公司、生技部及有关部门人员到场后才允许开始，急待处理送电的事故可先行处理，事后应详细汇报分析，必要时应申请停电试验。

9 继电保护自动装置的资料管理

9．1 电气专工应于每年十二月份修订继电保护运行方式说明书，及定值实际运行情况。由生技部、经理审核，生产副总经理批准。继电保护运行方式说明应包括如下内容：
9．1．1 继电保护定值情况。
9．1．2 各故障点保护装置的相继动作情况。
9．1．3 各远行方式保护装置的协调性。
9．1．4 各种保护装置的灵敏度及保护范围。
9．1．5 提出选择性失调情况及后备保护情况。
9．1．6 其它特殊运行的操作要求。
9．1．7 继电保护运行方式或说明书应发给生技部、运行部、维修部等有关单位。
9．2 凡是大修后的继电保护和安全自动装置及二次回路均由工作负责人填写大修试验报告。大修试验报告由生技部负责人校阅。35KV、10KV检修报告必须在校验后一个月内整理完成，并归档，同时35KV校验报告应送一份给供电局调度所备案。发电机、主变压器保护第一次大修后的试验报告或重大改进及事故后的检验报告为一式三份，一份存在电检班，一份存生技部，一份存档案室，小修维护的一切工作由工作负责人在工作结束后，做好试验报告存放在预备档案中。
9．3 大、小修后电检班继电保护专职应及时更改变动部分的图纸，确保图纸与实际相符。
9．4 继电保护及自动装置，每个月电气专工应统计保护投入率和动作正确率。
9．5 存放于主控室运行电气班的二次通知簿，运行部负责补充纸张及更换通知簿，更换下来的通知簿进入预备档案。
9．6 绘制二次回路接线图的原则应根据部颁规定。

10 二次回路工作注意事项
10．1 二次回路的工作应根据安规要求办理工作票手续，在工作开始前负责人应详细查阅图纸，对在工作的回路中以及其有联系的其它运行回路中，必须采取的二次回路安全措施，如停用保护、解除压板、取下保险器等，均应由工作负责人在工作票中注明，运行主值负责审核。
10．2 在运行中的二次回路进行工作时，应有二次回路操作票，由电检班操作人填写操作项目与操作顺序，监护人校阅，班长批准。执行过程中应逐项打“√”。
10．3 二次接线的拆除措施：
10．3．1 需在二次回路拆线做安全措施的工作，应依据现场情况，先写好拆线的地点、盘号、步骤和注意事项，有专人监护逐一执行批“√”。必要时应做绝缘隔离等措施。
10．3．2 拆线中发现所需拆开的部分已经拆开，应查明原因，如属重复拆线的措施，需要拆线的双方(包括仪表工作)都应特别注意。
10．3．3 恢复时必须有专人监护，按正确的顺序逐一进行，恢复操作并打“√”，工作完毕后原拆除而短时不能恢复的接线部分，应向班长汇报，并作有书面记录。
10．3．4 两个及以上的工作小组的重复拆线部分的措施，在恢复前工作负责人应相互联系。
10．3．5 接线不完整不能投入的保护回路，应从端子排上拆开，使其不带电。
10．4 所有二次回路工作完毕后，工作负责人均将工作情况填写于运行电气班二次通知簿上，运行主值负责校阅。
10．5 非电检班继电保护负责人不准拆装继电保护管辖的任何二次线的线头或打开继电保护封印。

11 检查与考核
11．1 本标准由生产副总经理监督执行。
11．2 本标准纳入公司考核小组考核内容。
