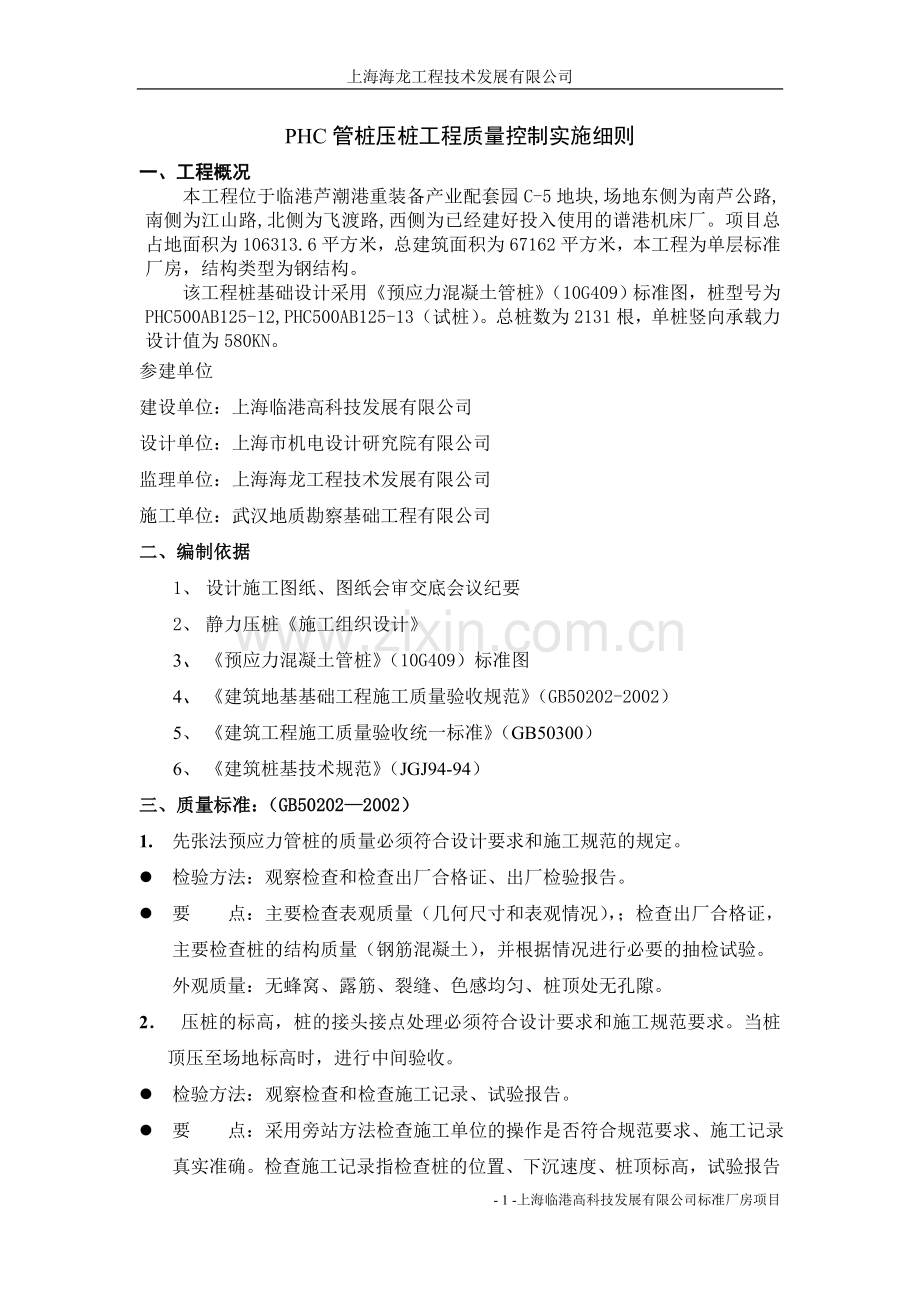

PHC管桩压桩工程质量控制实施细则
一、工程概况
本工程位于临港芦潮港重装备产业配套园C-5地块,场地东侧为南芦公路,南侧为江山路,北侧为飞渡路,西侧为已经建好投入使用的谱港机床厂。项目总占地面积为106313.6平方米，总建筑面积为67162平方米，本工程为单层标准厂房，结构类型为钢结构。
该工程桩基础设计采用《预应力混凝土管桩》（10G409）标准图，桩型号为PHC500AB125-12,PHC500AB125-13（试桩）。总桩数为2131根，单桩竖向承载力设计值为580KN。
参建单位
建设单位：上海临港高科技发展有限公司
设计单位：上海市机电设计研究院有限公司
监理单位：上海海龙工程技术发展有限公司
施工单位：武汉地质勘察基础工程有限公司
二、编制依据
1、 设计施工图纸、图纸会审交底会议纪要
2、 静力压桩《施工组织设计》
3、 《预应力混凝土管桩》（10G409）标准图
4、 《建筑地基基础工程施工质量验收规范》（GB50202-2002）
5、 《建筑工程施工质量验收统一标准》（GB50300）
6、 《建筑桩基技术规范》（JGJ94-94）
三、质量标准：（GB50202—2002）
1. 先张法预应力管桩的质量必须符合设计要求和施工规范的规定。
l 检验方法：观察检查和检查出厂合格证、出厂检验报告。
l 要 点：主要检查表观质量（几何尺寸和表观情况），；检查出厂合格证，主要检查桩的结构质量（钢筋混凝土），并根据情况进行必要的抽检试验。
外观质量：无蜂窝、露筋、裂缝、色感均匀、桩顶处无孔隙。
2． 压桩的标高，桩的接头接点处理必须符合设计要求和施工规范要求。当桩顶压至场地标高时，进行中间验收。
l 检验方法：观察检查和检查施工记录、试验报告。
l 要 点：采用旁站方法检查施工单位的操作是否符合规范要求、施工记录真实准确。检查施工记录指检查桩的位置、下沉速度、桩顶标高，试验报告指桩的承载力和桩身完整性等情况。
3、 张法预应力管桩质量检验标准
项目
序号
检查项目
允许偏差或允许值
检查方法
单位
数值
主控项目
1
桩体质量检验
按基桩检测技术规范
按基桩检测技术规范
2
桩位偏差
见本规范表5.1.3
用钢尺量
3
承载力
按基桩检测技术规范
按基桩检测技术规范
一般项目
1
成品桩质量
外观
无蜂窝、露筋、裂缝、色感均匀、桩顶处无孔隙
直观
桩径
管壁厚度
桩尖中心线
顶面平整度
桩体弯曲
mm
mm
mm
mm
±5
±5
＜2
10
＜1／1000L
用钢尺量
用钢尺量
用钢尺量
用水平尺量
用钢尺量，L 为桩长
2
接桩，焊缝质量电焊结束后停歇时间上下节平面偏差节点弯曲矢高
见本规范表5.5.4-2
见本规范表5.5.4-2
秒表测定
用钢尺量
用钢尺量，l为两节桩长
min
mm
mm
＞1.0
＜10
＜1／1000l
3
停锤标准
设计要求
现场实测或查沉桩记录
4
桩顶标高
mm
±50
水准仪
4、允许偏差项目：
钢筋混凝土预制桩桩位允许偏差
项次
项 目
允许偏差
1
盖有基础梁的桩
垂直基础梁的中心线
±100MM
沿基础梁的中心线
±150MM
2
桩数为1～3根桩基中的桩
±100MM
3
桩数为4～四根以上桩
±130MM
4
桩顶标高
±50MM
二、质量预控：
1．审查压桩单位资质
l 检查压桩单位的三证(施工许可证、营业执照、资质证书)；
l 了解压桩单位近期的表现和工程情况；
l 检查压桩单位组织架构和管理人员名单；
l 检查特殊工种上岗证。
2．审查压桩方案
l 施工现场平面布置必须合理；
l 压桩顺序应合理，要考虑到对周围建筑和管线的影响，必要时采取保护措施；
l 质量和安全保证措施要有针对性、有效性；
l 进度计划应符合总工期和建设方的要求。
3．机械设备和测量工具的检查
l 压桩机械设备的技术性能、工作效率、可靠性和连续工作能力必须符合要求；
l 测量工具在鉴定有效期内使用。
3． 审查总包对压桩的管理。
l 总包必须建立对分包的管理体系，并能有效运行。
三、施工过程质量控制：
1．桩身的质量检查
（1）供桩单位的资质审查（与甲方沟通，应提前进行）
l 供桩单位的资质必须符合要求；
l 制桩能力、运输能力要能满足工程的需要。
（2）桩的出厂合格证检查
l 检查桩的混凝土的强度和龄期是否满足要求。
（3）桩的表观质量检查
l 桩的几何尺寸偏差必须符合下表；
先张法预应力管桩允许偏差
项次
项 目
允许偏差（mm）
检查方法
1
桩径
±5
用钢尺量
2
管壁厚度
±5
3
桩尖中心线
<2
4
顶面平整度
10
用水平尺量
5
桩体弯曲
<1‰桩长
用钢尺量
2．桩的堆放、运输、起吊
（1）桩的堆放场地必须平整坚实，且符合现场总平面布置；
（2）桩的堆放层数不得超过七层；底层应在吊点位置放好垫枕，垫枕支承点应在同一平面上，并垫以楔形枕木，防止滚动；
（3）水平运输时应保证桩身平稳，无大的振动，严禁在堆放地点采用直接拖拉桩体的方式（情况特殊时，必须采取有效的保护措施）；
（4）桩的起吊应采取有效措施保证平稳，保护桩身质量，起吊时有专人指挥保证安全。
3．沉桩质量控制。
（1）桩身就位
l 桩的定位放线必须及时进行复核，坐标定位控制点必须考虑到沉桩产生的影响；
l 沉桩时检查桩身和送桩的中心线应在同一轴线上。桩机用水平仪校平，桩身用两台成90°方向的经纬仪校正，抱箍表面应与桩身吻合。
（2）沉桩
l 管桩的混凝土强度必须达到设计强度及14天龄期后方可沉桩；
l 压桩机根据地质情况配足额定重量；
l 压桩时注意控制速度，及时检查压力表读数，压桩时间记录必须准确、真实；
l 同一根桩应连续施工，尽量减小桩的停顿时间。
（3）桩顶标高控制
l 标高控制点必须有效设置，要考虑到沉桩对水准点的影响；
l 桩顶标高的允许偏差为-50～+50mm。
l 如需截桩时，应有确保截桩后管桩质量的措施，严禁使用大锤硬砸，应先将不需截除的桩身端部用钢箍抱紧，然后沿钢箍上缘凿沟槽，再行扩大、截断，钢筋可用气割法切断。
l 焊接工人要有上岗操作证。
（5）沉桩异常处理：沉桩时遇到下列情况应暂停压桩，并及时与有关单位研究处理：
l 初压时，桩身发生较大幅度移位、倾斜，压入过程中桩身突然下沉或倾斜；
l 桩顶混凝土破坏或桩阻力剧变。
4．桩的保护
l 控制好挖土时间和挖土的顺序，以免桩身偏位；
l 机械挖土时注意保护好桩头（措施应有效）。
