RDZH10A高压一体化
试验设备综合测试系统

使
用
说
明
书

河北如电电气设备有限公司

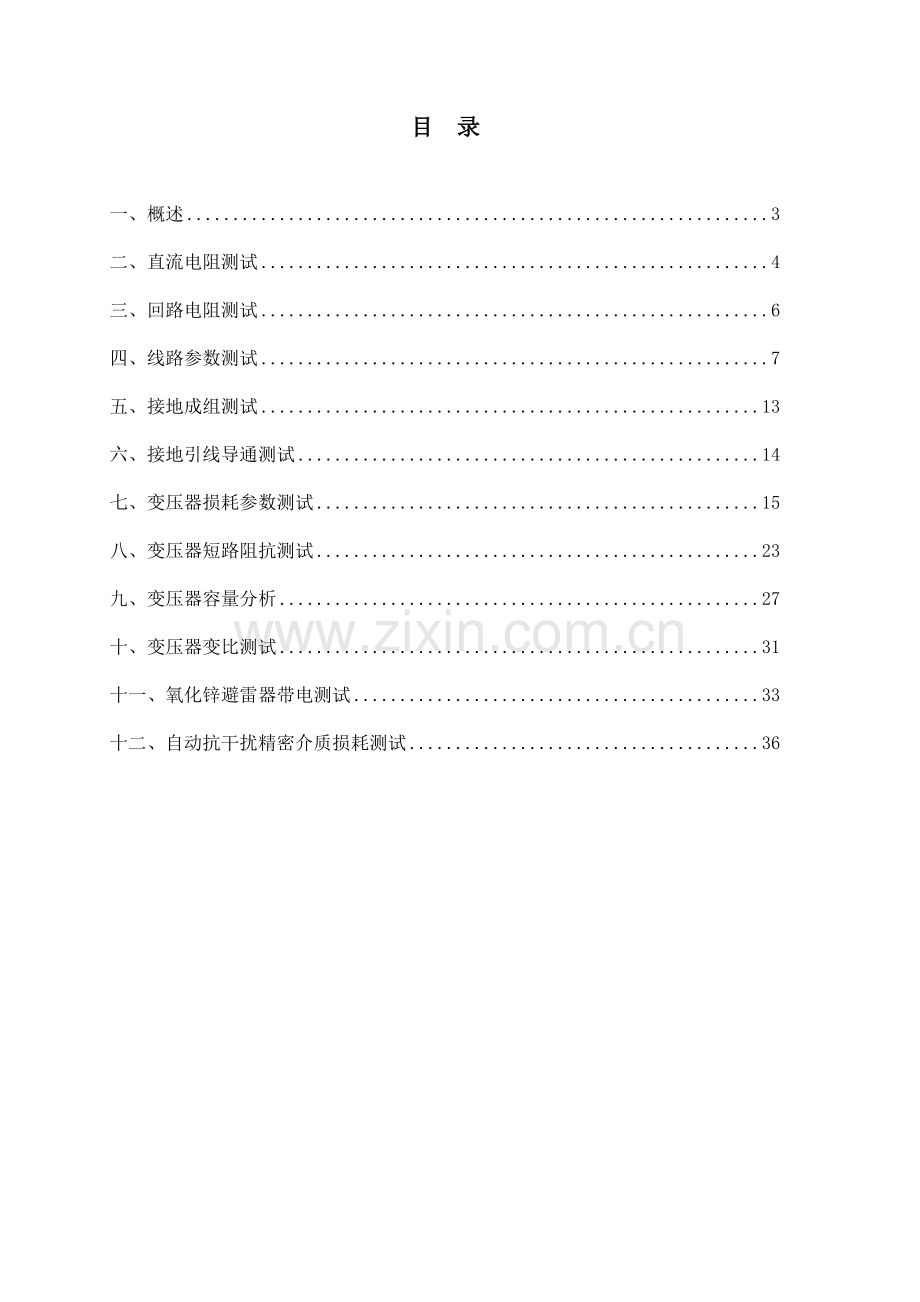

目 录

一、概述 3
二、直流电阻测试 4
三、回路电阻测试 6
四、线路参数测试 7
五、接地成组测试 13
六、接地引线导通测试 14
七、变压器损耗参数测试 15
八、变压器短路阻抗测试 23
九、变压器容量分析 27
十、变压器变比测试 31
十一、氧化锌避雷器带电测试 33
十二、自动抗干扰精密介质损耗测试 36

一、概述
移动试验系统和车载试验系统的全新标杆!
高度集成化电路、网路模块化结构、集中式操作界面
多种测试功能集于一体，体积重量大大减小
主要功能及特点：
1. 具有变压器直流电阻、变压器有载开关、接地引线导通、导电回路电阻、接地线成组等电阻类测试功能。
2. 具有变压器变比、变压器空载负载损耗、变压器短路阻抗、变压器容量、输电线路参数、电容电感参数等交流参数测试功能。
3．具有避雷器泄漏电流、介质损耗等绝缘类测试功能。
4. 全部功能通过一个大屏幕触摸屏完成操作。
5. 具有RS-485,USB,及无线通信接口。
主要技术指标：
1. 变压器直流电阻测量精度：0.2%±2字，测量范围：100μΩ～10kΩ
2. 接地引线导通电阻测量精度：0.5%±2字，测量范围：100μΩ～10Ω
3. 变压器有载开关电阻测量精度：±5%±0.1Ω，测量范围：0～40Ω
4. 回路电阻测量精度：±0.5%±3字，测量范围：0～20mΩ
5. 变压器变比测量精度：±0.1%±2字，测量范围：0.8～5000
6. 交流参数测量精度：电压±0.2%±2字，测量范围：0～800V
电流±0.2%±2字，测量范围：0～80A
功率±0.5%±3字
7. 电容电感测量精度：±1%±3字，测量范围：1μF～2000μF，1mH~20H
8. 避雷器泄漏电流测量精度：±5%±3字，测量范围：0～20mA
9. 介质损耗测量精度：±1%±0.0004，测量范围：3PF～1.5Μf
10. 各测试项可储存100次测量数据，掉电不丢失。
11. 全部汉字菜单及操作提示，直观方便。
12. 内置微型打印机，可打印测量结果和内存记录。
13. 具有RS-485接口，可与计算机通信。
14. 7寸彩屏触摸液晶，全部汉字菜单及操作提示，直观方便。
15. USB测试数据导出。
16. 时钟掉电不丢。
17. 工作电源： AC220V±10%
18. 环境温度：-10~40°C
操作方法：
打开电源后进入图1-1所示界面，轻触“系统设置”按钮进入图1-2所示界面，在此可以设置系统的日期、时间、通讯方式及通讯波特率，设置完成后轻触“确认”按钮保存设置并返回到图1-1界面，或轻触屏幕右上角“”放弃保存设置并返回到图1-1界面。轻触图1-1中“测试项目”按钮进入图1-3所示界面，在此可以选择需要的测试项目并进入相应的测试界面。

二、直流电阻测试
操作方法：
在图1-3中轻触“直流电阻测试”进入如图2-1所示界面，测量前必须进行相应的参数设置 。轻触图2-1中“测试参数”按钮进入图2-2所示界面， 在此所有参数项都可以修改。

各参数说明如下：
设备地址：25 （注：设备地址更改将引起装置配置变化，请慎重修改！）
设备编号：可输入最多九位数字或英文字符（如出厂编号），用于标识被测设备。一般开头一位是一位字符，后面两位代表变压器类型，后六位代表变压器容量（运行输入的最大容量值为500000），单位为KVA，如变压器类型为S9，容量为63000KVA，则其编号一栏应输入：S09063000。
测试相别：当前测试相。
测试电流：测试输出电流，可选择固定输出电流；自动设置的输出电流是尽量使用较大的电流，可能输出从0到最大值的各种电流；手动设置输出从0到最大值的各种电流。
分接总数：有载调压变压器分接开关分接点总数 。
当前分接：当前分接开关分接点所在位置，分接1对应变压比最小的分接点 。
参数设定好后轻触“测量”按钮保存参数并进入测量状态，显示变化的充电电流和测量时间， 充电完成后自动显示电阻值 。等数据稳定后，轻触“停止”按钮停止当前测试，进入放电状态，放电结束后， 完成一次电阻测量，按钮上黑色“●”变成红色，此时可以进行存储和打印功能。“存储”键右上方的 黑色“●”变成红色，表示当前测试数据已存储。
主要技术指标：
1.主要技术指标见下表：
电流挡
测量范围
电流挡
测量范围
1ｍA
500W～10ｋW
10A
5mW～1W
5ｍA
100W～２ｋW
20A
0.3mW～500mW
30ｍA
20W～300W
50A
0.2mW～150mW
0.2A
3W～50W
75A
0.2mW～100mW
1A
500mW～10W
100A
0.1mW～75mW
5A
10mW～2W

小于上述测量范围的电阻请使用最大或自动量程
2.最高分辨度： 0.1mW
注意事项：
1． 由于本设备输出电流范围较大，在测量之前一定要考虑电流选择不要超过被测设备承受范围，过大的电流会导致被测电阻因电流热效应而发生阻值逐渐变化。
2． 自动电流挡的输出电流是尽量使用较大的电流，可能输出从0到最大值的各种电流。
3． 同一个测试钳的两条线要分别接到同颜色的电流和电压接线柱。
4． 每次测试完毕后，等待放电指示结束后再拆测试线，操作者应注意安全。
三、回路电阻测试
操作方法：
在图1-3中轻触“回路电阻测试”进入如图3-1所示界面，测量前必须进行相应的参数设置 。轻触图3-1中“测试参数”按钮进入图3-2所示界面， 在此所有参数项都可以修改。

相应参数设定好后轻触“测量”按钮保存参数并进入测量状态，显示变化的充电电流和测量时间， 充电完成后自动显示电阻值 。等数据稳定后，轻触“停止”按钮时停止当前测试，进入放电状态，放电结束后， 完成一次电阻测量。此时可进行“存储”和“打印”操作。轻触“返回”按钮返回到图3-1
主要技术指标：
1.主要技术指标见下表：
测量范围
输出电流
测量精度
0~20mW
100A
0.5%±3字
0~10mW
200A
0.5%±3字
0~5mW
300A
0.5%±3字
0~3mW
500A
0.5%±3字
0~2mW
600A
0.5%±3字
2．最高分辨度：0.1mW
注意事项：
1. 如果现场感应电很强，应将被测回路先接地，再接测试线，否则会烧坏仪器。
2. 在使用比较长的测试线时，实际测量范围会有所减小。
3. 由于输出电流比较大，所有连接点（接线柱，测试钳）一定要可靠连接。
4. 测量过程中若出现异常情况，请按复位键或关机，若无法恢复正常请和本公司联系，不得自行拆卸。
四、线路参数测试
操作方法：
在图1-3中轻触“三回路直流电阻测试”进入如图4-1所示界面，测量前必须进行相应的参数设置 。轻触图4-1“测试参数”按钮进入图4-2所示界面，在此所有参数项都可以修改。

各参数说明如下：
设备地址： 35（注：设备地址更改将引起装置配置变化，请慎重修改！）
设备编号：可输入最多九位数字或英文字符（如出厂编号），用于标识被测设备。测试项目：当前需要测试的项目选择。
输电线路总长度，单位km，用于计算每公里测量值。
电压变比：外接一次电压互感器变比，若不接电压互感器，则电压变比应设为1。
电流变比：外接一次电流互感器变比，若不接电流互感器，则电流变比应设为1。
电压保护定值：过压保护定值（在选配有出口模块时有效） 。
电流保护定值：过流保护定值（在选配有出口模块时有效） 。
参数设定好后按“确认”进入测量界面图4-3，按“测量”键，进入测量。等到数据稳定后，按“锁存”键，当“锁存”键右上方的黑色 “●”变成红色，即可进行“存储”和“打印”操作。“存储”键右上方的 黑色“●”变成红色，表示当前测试数据已存储。锁存键释放并有新测量数据刷新时，“存储”键右上方的红色 “●”变成黑色，数据再次锁存后可重新存储。如果需要更换测量方式，点击原来的三相正序阻抗位置，在右面出现的测量项目列表中选择所需项目即可。 “升压”、“降压”、“急停”键完成调压器的升降控制(在选配有出口模块时有效)，这三个键的右上方的“●”表示控制状态，红色表示当前命令状态。
轻触“返回”按钮返回到图4-1
图4-3

接线方法：
1． 输电线路正序阻抗的测量：
将线路末端三相短路悬浮。当测试电压和测试电流都不超过本测试仪允许输入范围时，按图4-4接法测量。当测试电压超过本测试仪允许输入范围时，必须外接电压互感器和电流互感器，按图4-5接法测量。当测试电流超过本测试仪允许输入范围而测试电压不超过本测试仪允许输入范围时，按图4-6接法测量。测试项目菜单中应选择“正序阻抗”。
2． 输电线路线间阻抗的测量：
线间阻抗是指测量任意两相线路之间的阻抗（单相法测量正序阻抗），测量结果为单相平均阻抗。将线路末端两相短路悬浮。当测试电压和测试电流都不超过本测试仪允许输入范围时，按图4-7接法测量。当测试电压超过本测试仪允许输入范围时，必须外接电压互感器和电流互感器，按图4-8接法测量。当测试电流超过本测试仪允许输入范围而测试电压不超过本测试仪允许输入范围时，按图4-9接法测量。测试项目菜单中应选择“线间阻抗”。
3． 输电线路零序阻抗的测量：
将线路末端三相短路并接地。当测试电压和测试电流都不超过本测试仪允许输入范围时，按图4-10接法测量。当测试电压超过本测试仪允许输入范围时，必须外接电压互感器和电流互感器，按图4-11接法测量。当测试电流超过本测试仪允许输入范围而测试电压不超过本测试仪允许输入范围时，按图4-12接法测量。测试项目菜单中应选择“零序阻抗”。
4． 输电线路线地阻抗的测量：
线地阻抗是指用单相法测量任意单相线路对地之间的阻抗。将所测线路末端接地。接线方法和零序阻抗基本相同，唯一的不同是线路测试端只接一相线，不用把线路测试端三相连在一起。测试项目菜单中应选择“线地阻抗”。
5． 输电线路正序电容的测量：
线路测试端接线方法和正序阻抗完全相同，线路末端三相独立悬浮。测试项目菜单中应选择“正序电容”。
6． 输电线路线间电容的测量：
线间电容是指用单相法测量任意两相线路之间的电容。线路测试端接线 和线间阻抗完全相同，线路末端三相独立悬浮。测试项目菜单中应选择“线间电容”。
7． 输电线路零序电容的测量：
线路测试端接线方法和零序阻抗完全相同，线路末端三相独立悬浮。测试项目菜单中应选择“零序电容”。
8． 输电线路线地电容的测量：
线地电容是指用单相法测量任意一相线路对地之间的电容。线路测试端接线方法和线地阻抗完全相同，线路末端三相独立悬浮。测试项目菜单中应选择“线地电容”。
9． 输电线路互感阻抗的测量：
线路测试端接线方法见图4-13，线路1和线路2末端均三相短路接入大地。测试项目菜单中应选择“互感阻抗”。
主要技术指标：
1． 基本测量精度： 电压、电流、阻抗 0.2级， 功率 0.5级
2． 电压测量范围： AC0～800V
3． 电流测量范围： AC0～80A
4． 工 作 温 度： -１０℃ ~４０℃
5． 环 境 湿 度： １０% ~８５%
6． 存 储 温 度： -２０℃ ~５０℃
注意事项：
1． 使用仪器时请按本说明书接线和操作。
2． 接地端子或电源线中的接地端应就近可靠接地。
3． 测试开始前请输入正确的设置参数。
4． 电流回路用粗线连接，电压回路用细线连接。
5． 测试菜单项选择和实际测试项目及接线要一致。
6． 请不要在电压或电流输入过载条件下工作。
7． 内存最多可储存100次测量结果，超过100次时最老的记录将被覆盖，请注意及时抄录。
8． 为安全起见，一次测试完成后应储存数据，然后断开三相测试电源，再翻看锁定数据或从存储器中仔细查看各项数据。
9． 若仪器出现故障，请及时和本公司联系，不要自行拆卸。
图4-4

图4-5

图4-6

图4-7

图4-8

图4-9

图4-10

图4-11

图4-12

图4-13

五、接地成组测试
操作方法：
在图1-3中轻触“接地成组测试”进入如图5-1所示界面，测量前必须进行参数设置 。轻触图5-1“测试参数”按钮进入图5-2所示界面，在此所有参数项都可以修改。

相应参数设定好后轻触“测量”按钮保存参数并进入测量状态，等数据稳定后，轻触“换相”按钮， 此时不停止测量，换到下一相，倒好接线等数据稳定后再换下一相，当测量完成后， 即可进行“存储”和“打印”操作。“存储”键右上方的 黑色“●”变成红色，表示当前测试数据已存储。再次按“测量”并有新测量数据刷新时，“存储”键右上方的红色 “●”变成黑色，数据再次锁存后可重新存储。轻触“停止”按钮时停止当前测试。轻触“返回”按钮返回到图5-1
主要技术指标：
1．测量范围：30A(100mW~150mW),50A(100mW~80mW)
2．测量精度：0.5%±3字
3．最高分辨度：0.1mW
注意事项：
1． 不断电连续测量时，断开和接通测试钳时会有少许火花，操作时注意安全，如果考虑火花会对被测品造成损伤，可退出测量后再断开测试钳。
2． 由于输出电流比较大，所有连接点（接线柱，测试钳）一定要可靠连接。
3． 测量过程中若出现异常情况，请按复位键或关机，若无法恢复正常请和本公司联系，不得自行拆卸。
六、接地引线导通测试
操作方法：
在图1-3中轻触“接地引线导通测试”进入如图6-1所示界面，测量前必须进行参数设置 。轻触图6-1“测试参数”按钮进入图6-2所示界面，在此所有参 数项都可以修改。

相应参数设定好后轻触“测量”按钮保存参数并进入测量状态，等数据稳定后，轻触“停止”按钮时停止当前测试，按钮上“●”变成红色，即可进行“存储”和“打印”操作。“存储”键右上方的 黑色“●”变成红色，表示当前测试数据已存储。锁存键释放并有新测量数据刷新时，“存储”键右上方的红色 “●”变成黑色，数据再次锁存后可重新存储。轻触“返回”按钮返回到图6-1
主要技术指标：
1． 主要技术指标见下表：
输出电流
测量范围
测量精度
0~5A
1mW~10W
0.5%±3字
0~10A
1mW~10W
0.5%±3字
0~20A
500mW~10W
0.5%±3字
0~30A
500mW~10W
0.5%±3字
0~40A
200mW~5W
0.5%±3字
0~50A
200mW~5W
0.5%±3字
0~100A
100mW~5W
0.5%±3字

2．最高分辨度： 1mW
注意事项：
1． 请在使用前仔细阅读本使用说明书，按使用说明操作。
2． 自动电流挡的输出电流是尽量使用较大的电流，可能输出从0到最大值的各种电流。
3． 同一个测试钳的两条线要分别接到同颜色的电流和电压接线柱，粗线接电流接线柱，细线接电压接线柱。
4． 每次测试完毕后，等待放电指示结束后再拆测试线，操作者应注意安全。
5． 存储器最多可存储250次测量结果，超过250次以后最老的记录将被覆盖。
6． 测量过程中若出现异常情况，请按复位键或关机，若无法恢复正常请和本公司联系，不得自行拆卸。
七、变压器损耗参数测试
操作方法：
在图1-3中轻触“变压器损耗参数测试”进入如图7-1所示界面，测量前必须进行相应的参数设置 。轻触图7-1“测试参数”按钮进入图9-2所示界面，在此所有参 数项都可以修改。

各参数说明如下：
设备地址：35 （注：设备地址更改将引起装置配置变化，请慎重修改！）
设备编号：可输入最多九位数字或英文字符（如出厂编号），用于标识被测设备。一般开头一位是一位字符，后面两位代表变压器类型，后六位代表变压器容量（运行输入的最大容量值为500000），单位为KVA，如变压器类型为S9，容量为63000KVA，则其编号一栏应输入：S09063000。
高压电压变比：外接一次电压互感器变比，若不接外部电压互感器，则电压变比应设为1（负载测量） 。
高压电流变比：外接一次电流互感器变比，若不接外部电流互感器，则电流变比应设为1（负载测量） 。
低压电压变比：外接一次电压互感器变比，若不接外部电压互感器，则电压变比应设为1（空载测量） 。
低压电流变比：外接一次电流互感器变比，若不接外部电流互感器，则电流变比应设为1（空载测量） 。
变比说明：在图7-2中，分别设置好高低压侧的变比，根据测量方式的不同自动选择。
额定高压：变压器高压侧额定电压，单位kV。
额定低压：变压器低压侧额定电压，单位kV。
额定高流：变压器高压侧额定电流，单位A。
额定低流：变压器低压侧额定电流，单位A。
额定温度：变压器额定温度，用于变压器负载损耗测量时将测试结果从当前温度校正到额定温度，单位℃。
当前温度：变压器绕组当前温度，用于变压器负载损耗测量时将测试结果校正到额定温度，单位℃。
额定容量：变压器额定容量，单位kVA，此参数用于阻抗电压温度校正。
高压电阻：以欧为单位输入的变压器高压侧平均相间电阻，如果是单相的电阻值，乘以2再输入。
低压电阻：以毫欧为单位输入的变压器低压侧平均相间电阻，如果是单相的电阻值，乘以2再输入。
低压电流：低压侧额定电流，单位A。
电阻温度：测量高低压侧电阻时的绕组温度，用于温度校正，单位℃。
如果不考虑附加损耗，可以将高压电阻、低压电阻、低压电流、电阻温度四个参数设置为0；如果考虑附加损耗，必须输入准确的参数值。
变压器空载损耗测量时，本仪器有自动波形畸变校正功能(与设置参数无关)及电压校正功能（根据额定电压计算）。变压器负载损耗测量时，本仪器有电流校正功能(根据额定电流计算)及温度校正功能（根据当前温度、额定温度和额定容量计算）。
参数设定好后按“确认”进入测量界面图7-3，按“返回”返回到图7-1。图7-3中测试项目可根据需要修改，无需回到图7-2界面，方便在不改变其他参数只是改变测量项目时使用。例如：在图7-2中设好三相三线空载，到图7-3界面后，检查一下图左侧的参数确认无误后按“测量”键，进入测量。等到数据稳定后，按“锁存”键， “锁存”键在非分相测量方式时是个开关键，当“锁存”键右上方的黑色 “●”变成红色，即可进行“存储”和“打印”操作。“存储”键右上方的 黑色“●”变成红色，表示当前测试数据已存储。锁存键释放并有新测量数据刷新时，“存储”键右上方的红色 “●”变成黑色，数据再次锁存后可重新存储。如果需要更换测量方式，换为三线分相空载，点击原来的三相三线空载位置，在右面出现的测量项目列表中选择所需项目即可。关于分相测量的操作流程参见：接线方法中的“三线分相变压器空载损耗测量” 。“升压”、“降压”、“急停”键完成调压器的升降控制，这三个键的右上方的“●”表示控制状态，红色表示当前命令状态。

谐波按钮分析电压电流2-26次谐波含量及总谐波含量图7-4，谐波测量需在测量有效值后进行测试。按“上一页”回到图7-3
显示数据说明如下：
1. 电压，电流，功率，功率因数，频率为当前条件下实测值，三相表示三相平均值，功率为三相总和。
2. 为了便于电压平均值和有效值比较，电压平均值已经乘了系数1.11072，对于理想正弦波，电压有效值和平均值相等，当有效值和平均值有差别时说明波形有失真。
3. 空载电流和阻抗电压为百分比形式，依赖于正确的辅助参数，该值可以和变压器名牌上的值比对。
4. 空载损耗和负载损耗为校正到额定条件的换算值，依赖于正确的辅助参数，该值可以和变压器名牌上的值比对。
接线方法：
10． 三相四线变压器空载损耗测量：
将变压器非测试端开路，当测试电压和测试电流都不超过本测试仪允许输入范围时可按图7-5接法测量。当测试电压超过本测试仪允许输入范围时，必须外接电压互感器和电流互感器，按图7-6接法测量。当测试电流超过本测试仪允许输入范围而测试电压不超过本测试仪允许输入范围时，按图7-7接法测量。三相四线接法等效于三功率表测量方法，测试项目菜单中应选择“三相四线空载”。
11． 三相三线变压器空载损耗测量：
将变压器非测试端开路，当测试电压和测试电流都不超过本测试仪允许输入范围时，可按图7-8接法测量。当测试电压超过测试仪允许输入范围时，必须外接电压互感器和电流互感器，按图7-9接法测量。当测试电流超过测试仪允许输入范围而测试电压不超过测试仪允许输入范围时，按图7-10接法测量。三相三线接法等效于两功率表测量方法，测试项目菜单中应选择“三相三线空载”。
12． 三线分相变压器空载损耗测量
用单相试验电源测量三相变压器的空载损耗，试验电源施加于变压器低压侧绕组，输入正确的设置参数，被测变压器的低压侧绕组连接方式为星形连接时按图7-11接线, 单相空载损耗测量时,对于低压侧额定电压400V的变压器,施加电压为461.9V时才达到额定电压，分三次测量，在图7-2的测试项目中选择“三线分相空载 ”按“确认”进入图7-3，或在图7-3未点击“测量”键前，在测试项目中选择“三线分相空载”，再按“测量”键进入测试状态，屏幕下部提示“三线AB相空载测试，按锁存键换CA相”， 此时给变压器低压侧ab加电，并将co短路，接通试验电源，等AB相数据稳定后，按“锁存”键，屏幕下部提示“三线CA相空载测试，按锁存键换BC相”，不要退出测量状态，断开试验电源，改变接线给变压器低压侧ca加电，并将bo短路，接通试验电源，等CA相数据稳定后，按“锁存”键，屏幕下部提示“三线BC相空载测试，按锁存键结束”， 不要退出测量状态，断开试验电源，改变接线给变压器低压侧bc加电，并将ao短路，接通试验电源，这时仪器根据三相数据计算出变压器空载损耗。等数据稳定后，按“锁存”键，屏幕下部提示“分相测量结束 ”，锁存键回复锁存数据功能，数据同时被锁存，“锁存”右上方的“●”变成红色，即可进行“存储”和“打印”操作，三相测量结束，断开试验电源，整个分相测量结束。注：如果不能加到额定电压，空载电流结果没有意义。
13． 单相变压器空载损耗测量：
将变压器非测试端开路，当测试电压和测试电流都不超过本测试仪允许输入范围时，按图7-11接法测量。当测试电压超过本测试仪允许输入范围时，必须外接电压互感器和电流互感器，按图7-12接法测量。当测试电流超过本测试仪允许输入范围而测试电压不超过本测试仪允许输入范围时，按图7-13接法测量。单相接法等效于单功率表测量方法，可测试单相变压器或三相变压器的某一相，测试项目菜单中应选择“单相空载测量”。
14． 三相四线变压器负载损耗测量：
用足够粗的线将变压器二次侧引线端全部可靠短路，并确保接触电阻可以忽略。当测试电压和测试电流都不超过本测试仪允许输入范围时可按图7-5接法测量。当测试电压超过本测试仪允许输入范围时，必须外接电压互感器和电流互感器，按图7-6接法测量。当测试电流超过本测试仪允许输入范围而测试电压不超过本测试仪允许输入范围时，按图7-7接法测量。三相四线接法等效于三功率表测量方法，测试项目菜单中应选择“三相四线负载”。
15． 三相三线变压器负载损耗测量：
用足够粗的线将变压器二次侧引线端全部可靠短路，并确保接触电阻可以忽略，当测试电压和测试电流都不超过本测试仪允许输入范围时，可按图7-8接法测量。当测试电压超过本测试仪允许输入范围时，必须外接电压互感器和电流互感器，按图7-9接法测量。当测试电流超过本测试仪允许输入范围而测试电压不超过本测试仪允许输入范围时，按图7-10接法测量。三相三线接法等效于两功率表测量方法，测试项目菜单中应选择“三相三线负载”。
16． 三线分相变压器负载损耗测量：
用单相试验电源测量三相变压器的负载损耗，试验电源施加于变压器高压侧绕组，输入正确的设置参数，将低压侧全部可靠短路。分三次测量，操作过程同三线分相变压器空载损耗测量。
17． 单相变压器负载损耗测量：
用足够粗的线将变压器二次侧引线端全部可靠短路，并确保接触电阻可以忽略，当测试电压和测试电流都不超过本测试仪允许输入范围时，按图7-11接法测量。当测试电压超过本测试仪允许输入范围时，必须外接电压互感器和电流互感器，按图7-12接法测量。当测试电流超过本测试仪允许输入范围而测试电压不超过本测试仪允许输入范围时，按图7-13接法测量。单相接法等效于单功率表测量方法，可测试单相变压器或三相变压器的某一相，测试项目菜单中应选择“单相负载测量”。
图7-5

图7-6

图7-7

图7-8

图7-9

图7-10

图7-11

图7-12

图7-13

主要技术指标：
7． 基本测量精度： 电压、电流 0.2%±3字
功率 0.5%±3字(cosφ>0.1), 1.0%±3字(0.01<cosφ≤0.1)
8． 电压测量范围： SM500 AC0～450V，SM500A AC0～800V，SM500B AC0～800V
9． 电流测量范围： SM500 AC0～50A，SM500A AC0～80A，SM500B AC0～80A
10． 频率测量范围： SM500 45～60Hz，SM500A 45～60Hz，SM500B 45～200Hz
注意事项：
10． 使用仪器时请按本说明书接线和操作。
11． 接地端子应就近可靠接地。
12． 测试开始前请输入正确的辅助参数，仪器内部的校正运算都依赖于输入的辅助参数。
13． 空载损耗测量时，在非额定电压条件下，电压校正是一种近似校正，所以请尽量在额定电压条件下进行测量。
14． 负载损耗测量时，为保证校正精度，施加电流应大于额定电流的25%。对于容量较大的变压器或干式变压器，由于附加损耗比重较大，所以温度校正时需计算附加损耗，否则可能误差较大。
15． 测试菜单项选择和实际测试项目及接线要一致。
16． 电流回路用粗线连接，电压回路用细线连接。
17． 请不要在电压或电流输入过载条件下工作。
18． 为安全起见，一次测试完成后应锁定数据，然后断开三相测试电源，再查看或打印锁定数据。
19． 内存最多可储存100次测量结果，超过100次时最老的记录将被覆盖，请注意及时抄录。
20． 若仪器出现故障，请及时和本公司联系，不要自行拆卸。
八、变压器短路阻抗测试
操作方法：
在图1-3中轻触“变压器短路阻抗测试”进入如图8-1所示界面，测量前必须进行参数设置 。轻触图8-1“测试参数”按钮进入图8-2所示界面，在此所有参数项都可以修改。

各参数说明如下：
设备地址：35 （注：设备地址更改将引起装置配置变化，请慎重修改！）
设备编号：可输入最多九位数字或英文字符（如出厂编号），用于标识被测设备。一般开头一位是一位字符，后面两位代表变压器类型，后六位代表变压器容量（运行输入的最大容量值为500000），单位为KVA，如变压器类型为S9，容量为63000KVA，则其编号一栏应输入：S09063000。
额定电压：高压侧额定电压，单位kV。
额定电流：高压侧额定电流，单位A。
额定温度：变压器额定温度，单位℃。
当前温度：变压器绕组当前温度，单位℃。
阻抗电压：标称阻抗电压，根据此参数计算阻抗电压误差。
额定容量：变压器额定容量，单位kVA。
电压变比：外接电压互感器变比，若不接外部电压互感器，则电压变比应设为1 。
电流变比：外接电流互感器变比，若不接外部电流互感器，则电流变比应设为1。
参数设定好后轻触“确认”按钮进入测量界面图8-3，按“返回”返回到图8-1。图8-3中测试项目可根据需要修改，无需回到图8-2界面，方便在不改变其他参数只是改变测量项目时使用。例如：在图8-2中设好三相三线阻抗，到图8-3界面后，检查一下图左侧的参数确认无误后按“测量”键，进入测量。等到数据稳定后，按“锁存”键，“锁存”键在非分相测量方式时是个开关键，当“锁存”键右上方的黑色 “●”变成红色，即可进行“存储”和“打印”操作。“存储”键右上方的 黑色“●”变成红色，表示当前测试数据已存储。锁存键释放并有新测量数据刷新时，“存储”键右上方的红色 “●”变成黑色，数据再次锁存后可重新存储。如果需要更换测量方式，换为三线分相阻抗，点击原来的三相三线阻抗位置，在右面出现的测量项目列表中选择所需项目即可。关于分相测量的操作流程参见：五、测试及接线方法中的1. 四线分相阻抗测量。“升压”、“降压”、“急停”按钮完成调压器的升降控制，这三个键的右上方的“●”表示控制状态，红色表示当前命令状态。
谐波按钮分析电压电流2-26次谐波含量及总谐波含量图8-4，谐波测量需在测量有效值后进行测试。按“上一页”回到图8-3

显示数据说明如下：
测试条件：测试过程中实际施加的电压，电流，功率，频率当前值。
测试结果：AB，BC，CA和A0，B0，C0各相的阻抗、电抗、电阻及三相阻抗电压百分数。
三相阻抗电压u%：是根据设置的辅助参数计算出三相阻抗电压百分数，该值可以和变压器标牌上的出厂值比对。
辅助参数：变压器有关额定参数及当前温度，主要用于阻抗电压计算。
主要技术指标：
1. 基本测量精度： 电压、电流、阻抗 0.2%±3字
功率 0.5%±3字 (cosφ>0.1), 1.0%±3字(0.01<cosφ≤0.1)
2. 电压测量范围： AC0~800V
3. 电流测量范围： AC0~80A
4. 阻抗测量范围： 1Ω~200Ω
接线方法：
测试前应考虑试验可能达到的电压和电流最大值，不能超过仪器的测量范围，不能超过供电设备供电最大输出能力，如果电压或电流比较大，可考虑使用单相或三相调压器提供试验电源。 变压器低压侧用足够粗的导线全部短路，短路线的截面积应考虑可以承受低压侧额定电流，而且确保接触良好，以减小附加误差。
1． 四线分相阻抗测量
按图8-5接好测试线，单相电源固定施加在仪器AB相，变压器分三次接线，依次测量A0、B0、C0。在图8-2的测试项目中选择“四线分相阻抗 ”按“确认”进入图8-3，或在图8-3未点击“测量”键前，在测试项目中选择“四线分相阻抗”，再按“测量”键进入测试状态，屏幕下部提示“四线A相阻抗测试，按锁存键换B相”，将测试钳接在变压器高压侧A0两端，接通试验电源，等A0相数据稳定后，按“锁存”键，屏幕下部提示“四线B相阻抗测试，按锁存键换C相”，不要退出测量状态，断开试验电源，将测试钳接在变压器高压侧B0两端，接通试验电源，等B0相数据稳定后，按“锁存”键，屏幕下部提示“四线C相阻抗测试，按锁存键结束”，不要退出测量状态，断开试验电源，将测试钳接在变压器高压侧C0两端，接通试验电源， 仪器根据三相数据计算出各相阻抗、电抗、电阻和变压器阻抗电压。等数据稳定后，按“锁存”键，屏幕下部提示“分相测量结束 ”，锁存键回复锁存数据功能，数据同时被锁存，“锁存”右上方的黑色“●”变成红色，即可进行“存储”和“打印”操作，三相测量结束，断开试验电源，整个分相测量结束。
2． 三线分相阻抗测量
和四线分相阻抗测试方法相似，只是三次测量依次接在变压器高压侧AB、、CA、 BC。
3． 三相三线阻抗测量
按图8-4接好测试线，在状态图8-2选择菜单“三相三线阻抗”，参数无误确认后进入图8-3，再检查一遍右侧参数，按“测量”键进入测试状态，接通三相试验电源，等数据稳定后，按“锁存”键数据锁定并储存，断开试验电源，测量结束。
4． 单相阻抗测量
按图8-5接好测试线，在状态图8-2选择菜单“单相阻抗测量”，参数无误确认后进入图8-3，再检查一遍右侧参数，接通单相试验电源，等数据稳定后，按“锁存”键数据锁定并储存，断开试验电源，测量结束。
图8-4
图8-5

注意事项：
1. 使用仪器时请按本说明书接线和操作。
2. 接地端子应就近可靠接地。
3. 测试时注意变压器分接开关位置，不同位置的测量结果也不同，如果要测量阻抗电压变压器必须在额定分接位置。
4. 如需测量三相阻抗电压百分数，测试前请输入正确合理的辅助参数。
5. 低压测短路线要足够粗，可以承受低压侧额定电流，并且连接可靠，确保接触电阻可以忽略。
6. 由于变压器剩磁会对结果产生影响，建议丢弃第一次测量结果，多测几次，直到数据可靠。
7. 使用备用电源供电时，请选用在线式UPS电源，根据测试电流考虑电源容量。
8. 内存最多可储存100次测量结果，超过100次时最老的记录将被覆盖，请注意及时抄录。
9. 若仪器出现故障，请及时和本公司联系，不要自行拆卸。
九、变压器容量分析
操作方法：
在图1-3中轻触“变压器容量分析”进入如图9-1所示界面，测量前必须进行参数设置 。轻触图9-1“测试参数”按钮进入图9-2所示界面，在此所有参数项都可以修改。

各参数说明如下：
任务号：测试任务号，用于蓝牙发送。
设备地址：35 （注：设备地址更改将引起装置配置变化，请慎重修改！）
设备编号：可输入最多九位数字或英文字符（如出厂编号），用于标识被测设备。一般开头一位是一位字符，后面两位代表变压器类型，后六位代表变压器容量（运行输入的最大容量值为500000），单位为KVA，如变压器类型为S9，容量为63000KVA，则其编号一栏应输入：S09063000。
额定高压：高压侧额定电压，单位Kv。
额定低压：低压侧额定电压，单位Kv。
额定温度：变压器绕组额定温度，用于温度换算，初始值75.0℃。
当前温度：变压器绕组当前温度，用于温度换算，初始值25.0℃。
阻抗电压：变压器的阻抗电压，用于按非标测量时计算实测容量。
辅线电阻：应输入低压侧短路线每相平均电阻（换算到额定温度），测量时仪器内部自动消除附加电阻的影响，单位μΩ。
电压变比：外接电压互感器变比，若不接外部电压互感器，则电压变比应设为1 。
电流变比：外接电流互感器变比，若不接外部电流互感器，则电流变比应设为1。

参数设定好后按“确认”进入测量界面图9-3，按“返回”返回到图9-1。图9-3中测试项目可根据需要修改，无需回到图9-2界面，方便在不改变其他参数只是改变测量项目时使用。例如：在图9-2中设好容量测试(外电源)，到图9-3界面后，检查一下图左侧的参数确认无误后按“测量”键，进入测量。等到数据稳定后，按“锁存”键，锁存”键在非分相测量方式时是个开关键，当“锁存”键右上方的黑色 “●”变成红色，即可进行“存储”和“打印”操作。“存储”键右上方的 黑色“●”变成红色，表示当前测试数据已存储。锁存键释放并有新测量数据刷新时，“存储”键右上方的红色 “●”变成黑色，数据再次锁存后可重新存储。如果需要更换测量方式，换为三相三线空载损耗等级测试，点击原来的容量测试(外电源)位置，在右面出现的测量项目列表中选择所需项目即可。关于分相测量的操作流程参见：五、测试及接线方法中的2. 三线分相空载损耗等级测试。“升压”、“降压”、“急停”按钮完成调压器的升降控制，“●”表示控制状态，红色表示当前命令状态。
谐波按钮分析电压电流2-26次谐波含量及总谐波含量图9-4，谐波测量需在测量有效值后进行测试。按“上一页”回到图9-3
