DQ3.1.3成套配电柜、控制柜(屏台)和动力、照明配电箱(盘)安装分项工程检验批次质量验收记录.doc

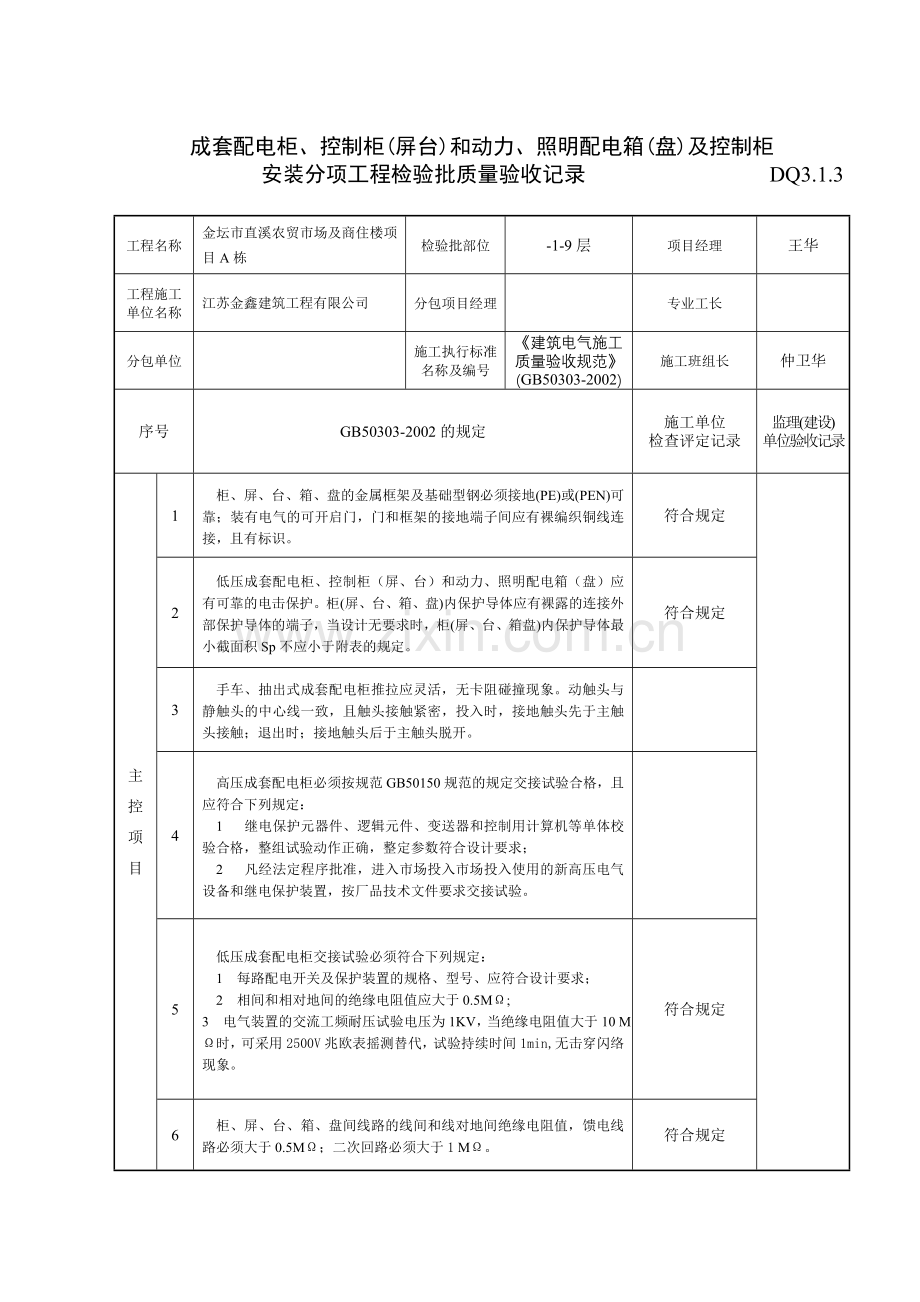

成套配电柜、控制柜(屏台)和动力、照明配电箱(盘)及控制柜
安装分项工程检验批质量验收记录 DQ3.1.3

工程名称
金坛市直溪农贸市场及商住楼项目A栋
检验批部位
-1-9层
项目经理
王华
工程施工
单位名称
江苏金鑫建筑工程有限公司
分包项目经理

专业工长

分包单位

施工执行标准
名称及编号
《建筑电气施工
质量验收规范》(GB50303-2002)
施工班组长
仲卫华
序号
GB50303-2002的规定
施工单位
检查评定记录
监理(建设)
单位验收记录
主 控 项 目
1
柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或(PEN)可靠；装有电气的可开启门，门和框架的接地端子间应有裸编织铜线连接，且有标识。
符合规定

2
低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱盘)内保护导体最小截面积Sp不应小于附表的规定。
符合规定
3
手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时；接地触头后于主触头脱开。

4
高压成套配电柜必须按规范GB50150规范的规定交接试验合格，且应符合下列规定：
1 继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；
2 凡经法定程序批准，进入市场投入市场投入使用的新高压电气设备和继电保护装置，按厂品技术文件要求交接试验。

5
低压成套配电柜交接试验必须符合下列规定：
1 每路配电开关及保护装置的规格、型号、应符合设计要求；
2 相间和相对地间的绝缘电阻值应大于0.5MΩ;
3 电气装置的交流工频耐压试验电压为1KV，当绝缘电阻值大于10 MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min,无击穿闪络现象。
符合规定
6
柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1 MΩ。
符合规定

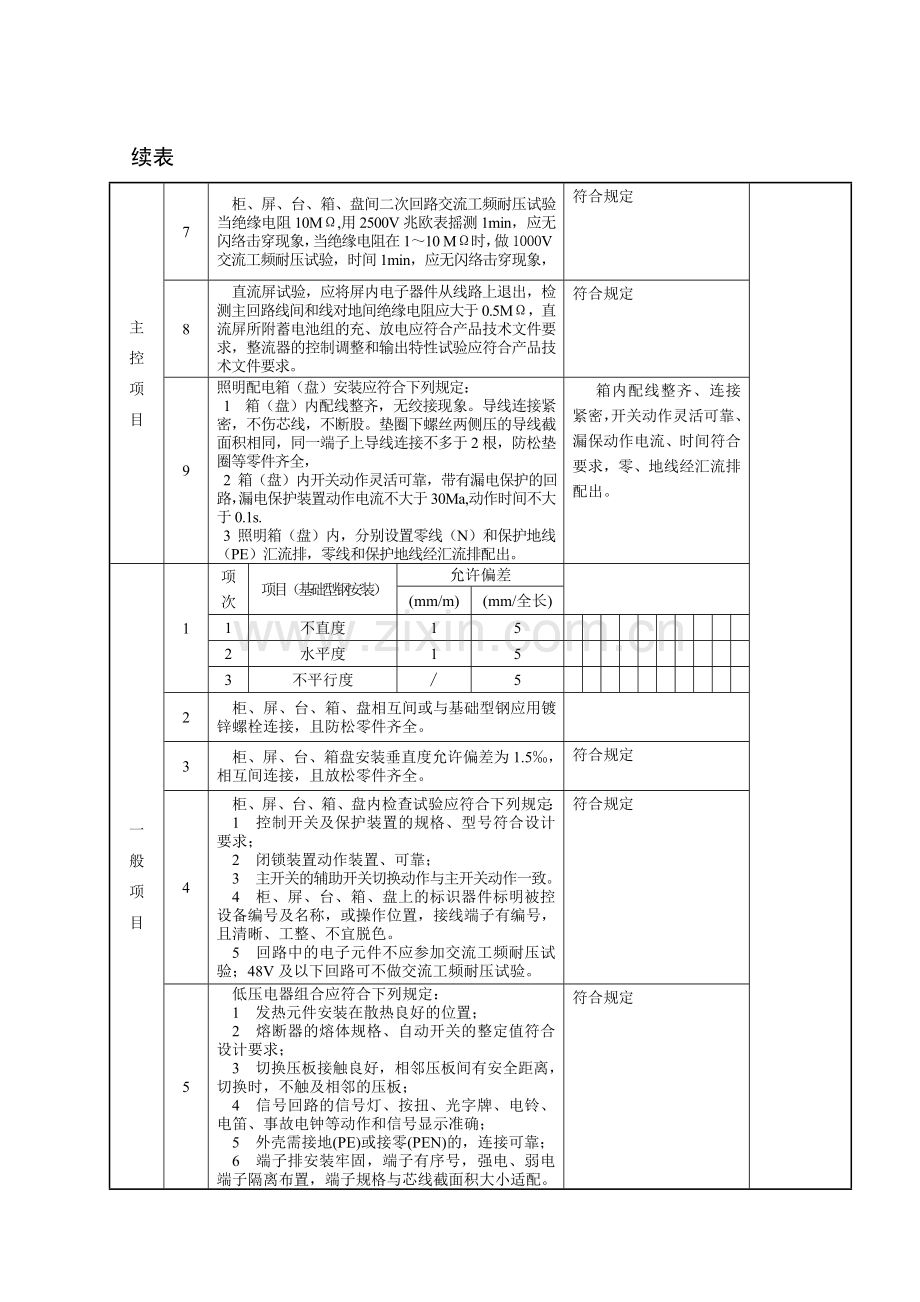

续表
主 控 项 目
7
柜、屏、台、箱、盘间二次回路交流工频耐压试验当绝缘电阻10MΩ,用2500V兆欧表摇测1min，应无闪络击穿现象，当绝缘电阻在1～10 MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象，
符合规定

8
直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间和线对地间绝缘电阻应大于0.5MΩ，直流屏所附蓄电池组的充、放电应符合产品技术文件要求，整流器的控制调整和输出特性试验应符合产品技术文件要求。
符合规定
9
照明配电箱（盘）安装应符合下列规定：
1 箱（盘）内配线整齐，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全，
2 箱（盘）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30Ma,动作时间不大于0.1s.
3 照明箱（盘）内，分别设置零线（N）和保护地线（PE）汇流排，零线和保护地线经汇流排配出。
箱内配线整齐、连接紧密，开关动作灵活可靠、漏保动作电流、时间符合要求，零、地线经汇流排配出。
一 般 项 目
1
项次
项目（基础型钢安装）
允许偏差

(mm/m)
(mm/全长)
1
不直度
1
5

2
水平度
1
5

3
不平行度
∕
5

2
柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。

3
柜、屏、台、箱盘安装垂直度允许偏差为1.5‰，相互间连接，且放松零件齐全。
符合规定
4
柜、屏、台、箱、盘内检查试验应符合下列规定：
1 控制开关及保护装置的规格、型号符合设计要求；
2 闭锁装置动作装置、可靠；
3 主开关的辅助开关切换动作与主开关动作一致。
4 柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不宜脱色。
5 回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。
符合规定
5
低压电器组合应符合下列规定：
1 发热元件安装在散热良好的位置；
2 熔断器的熔体规格、自动开关的整定值符合设计要求；
3 切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板；
4 信号回路的信号灯、按扭、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；
5 外壳需接地(PE)或接零(PEN)的，连接可靠；
6 端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。
符合规定

续表

6
柜、屏、台、箱、盘间配线：电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm²的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750 V、芯线截面积不小于1.5mm²的铜芯绝缘电线或电缆。
二次回路连线应成束绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。

7
连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线应符合下列规定：
1 采用多股铜芯软电线，附设长度留有适当裕量；
2 线束有外套塑料管等加强绝缘保护层；
3 与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、段股；
4 可转动部位的两端用卡子固定。

8
照明配电箱(盘)安装应符合下列规定：
1 位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱盖紧贴墙面，箱(盘)涂层完整；
2 箱(盘)内接线整齐，回路编号齐全，标识正确；
3 箱(盘)不采用可燃材料制作；
4 箱(盘)安装牢固，垂直度允许偏差为1.5‰；底边距地面为1.5m,照明配电板底边距地面不小于1.8m.
箱体安装位置正确，牢固、部件齐全、涂层完整；接线整齐、回路正确、编号标识齐全；高度距地1.5M；垂直度符合要求。
施工单位
检查评定结果

符合设计要求

项目专业质量检查员: 年 月 日

监理(建设)单位
验收结论

专业监理工程师:
（建设单位项目专业技术负责人）： 年 月 日
