檩条、彩板规格.docx

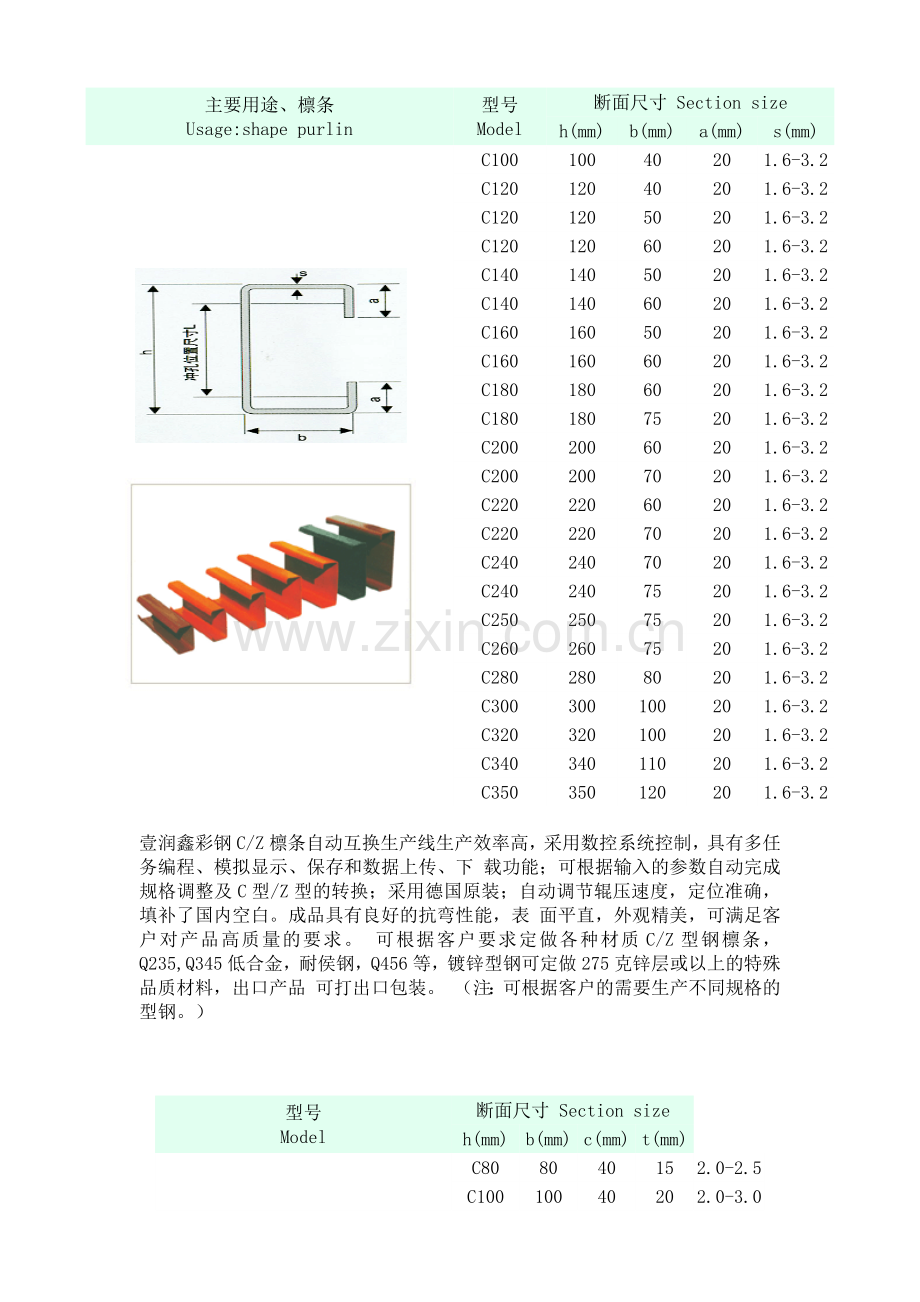

主要用途、檩条
Usage:shape purlin
型号
Model
断面尺寸 Section size
h(mm)
b(mm)
a(mm)
s(mm)

C100
100
40
20
1.6-3.2
C120
120
40
20
1.6-3.2
C120
120
50
20
1.6-3.2
C120
120
60
20
1.6-3.2
C140
140
50
20
1.6-3.2
C140
140
60
20
1.6-3.2
C160
160
50
20
1.6-3.2
C160
160
60
20
1.6-3.2
C180
180
60
20
1.6-3.2
C180
180
75
20
1.6-3.2
C200
200
60
20
1.6-3.2
C200
200
70
20
1.6-3.2
C220
220
60
20
1.6-3.2
C220
220
70
20
1.6-3.2
C240
240
70
20
1.6-3.2
C240
240
75
20
1.6-3.2
C250
250
75
20
1.6-3.2
C260
260
75
20
1.6-3.2
C280
280
80
20
1.6-3.2
C300
300
100
20
1.6-3.2
C320
320
100
20
1.6-3.2
C340
340
110
20
1.6-3.2
C350
350
120
20
1.6-3.2

壹润鑫彩钢C/Z檩条自动互换生产线生产效率高，采用数控系统控制，具有多任务编程、模拟显示、保存和数据上传、下 载功能；可根据输入的参数自动完成规格调整及C型/Z型的转换；采用德国原装；自动调节辊压速度，定位准确，填补了国内空白。成品具有良好的抗弯性能，表 面平直，外观精美，可满足客户对产品高质量的要求。 可根据客户要求定做各种材质C/Z型钢檩条，Q235,Q345低合金，耐侯钢，Q456等，镀锌型钢可定做275克锌层或以上的特殊品质材料，出口产品 可打出口包装。 （注：可根据客户的需要生产不同规格的型钢。）

型号
Model
断面尺寸 Section size
h(mm)
b(mm)
c(mm)
t(mm)

C80
80
40
15
2.0-2.5
C100
100
40
20
2.0-3.0
C100
100
50
20
2.0-3.0
C120
120
50
20
2.0-3.0
C120
120
60
20
2.0-3.0
C140
140
50
20
2.0-3.0
C140
140
60
20
2.0-3.0
C160
160
60
20
2.0-3.0
C160
160
70
20
2.0-3.0
C180
180
60
20
2.0-3.0
C180
180
70
20
2.0-3.0
C200
200
60
20
2.0-3.0
C200
200
70
20
2.0-3.0
C220
220
70
20
2.0-3.0
C220
220
70
20
2.0-3.0
C240
240
70
20
2.0-3.0
C240
240
80
20
2.0-3.0
C250
250
80
20
2.0-3.0
C260
260
80
20
2.0-3.0
C280
280
100
20
2.0-3.0
C300
300
100
20
2.0-3.0
C320
320
100
20
2.0-3.0
C340
340
100
20
2.0-3.0
C360
360
100
20
2.0-3.0

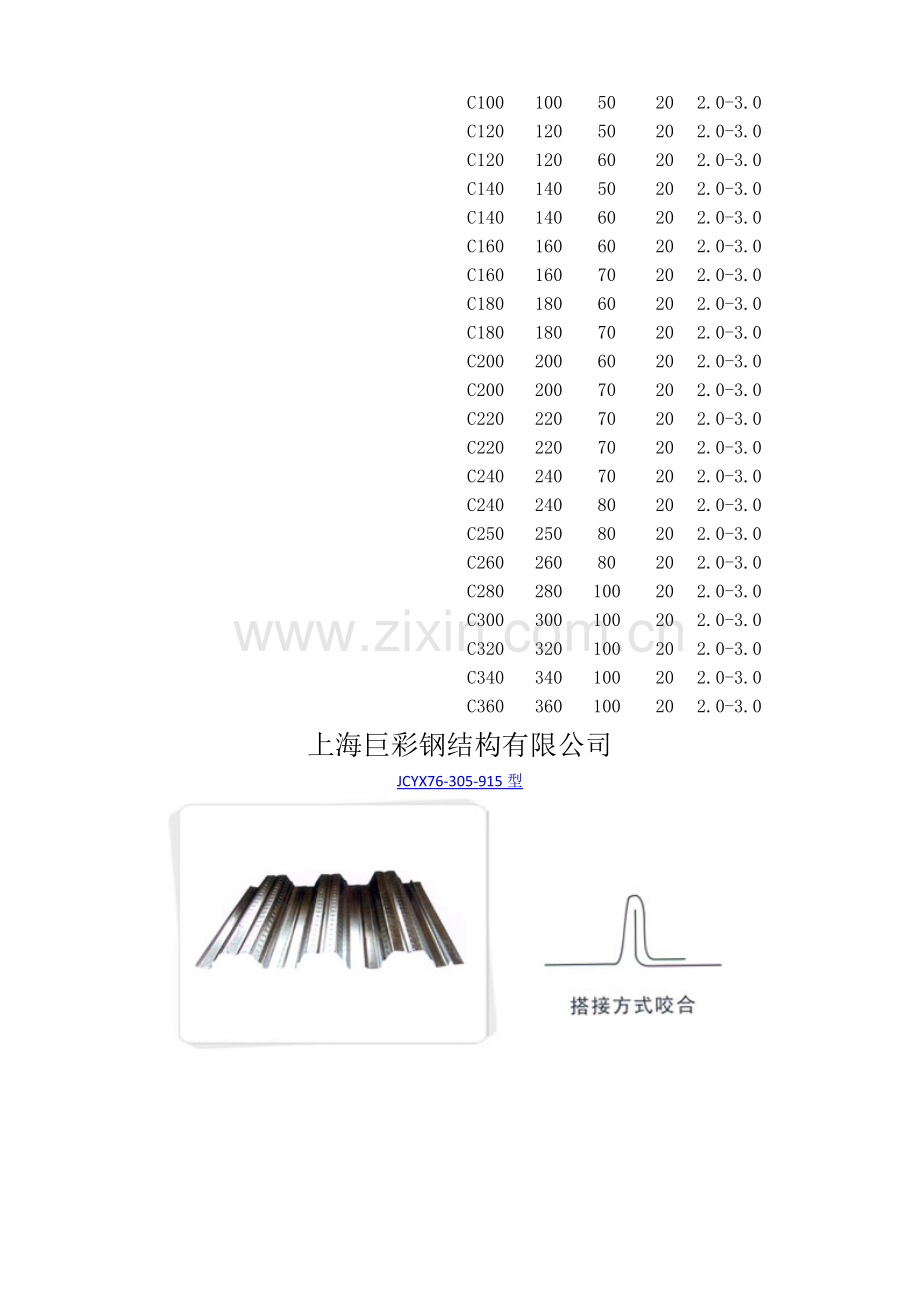

上海巨彩钢结构有限公司
JCYX76-305-915型

板厚（mm）
截面惯性矩（cm4/m）
截面抵抗矩（cm4/m）
主要用途
0.7
80.17
20.53
楼面结构钢承板
0.8
91.62
23.46
1.0
119.38
30.61
1.2
142.01
36.98
1.5
176.13
46.23
JCYX35-125-750型

板厚
（mm）
单位重量
（kg/㎡）
惯性矩
（mm4/m）
正弯距截面抵抗矩
（mm3/m）
负弯距截面抵抗矩
（mm3/m）
主要用途
0.5
5.24
115,400
6,230
6,087
楼面结构钢承板
0.6
6.23
138,500
7,480
7,305
0.7
7.24
165,100
8,750
8,522
0.8
8.38
188,300
10,000
9,740
1.0
10.48
235,400
12,440
12,174
1.2
12.58
282,400
14,930
14,600
1.5
15.73
353,100
18,660
18,261
JCYX51-250-750型

板厚
（mm）
单位重量
（kg/㎡）
惯性矩
（mm4/m）
正弯距截面抵抗矩
（mm3/m）
负弯距截面抵抗矩
（mm3/m）
主要用途
0.8
8.74
36.45
13.93
10.93
楼面结构钢承板
1.0
10.83
48.72
19.42
14.99
1.2
12.93
61.73
25.51
19.97
1.4
15.02
74.52
31.57
26.21
1.6
17.11
87.44
37.69
30.7
JCYX75-200-600型

板厚
（mm）
单位重量
（kg/㎡）
惯性矩
（mm4/m）
正弯距截面抵抗矩
（mm3/m）
负弯距截面抵抗矩
（mm3/m）
主要用途
0.8
10.93
89.35
20.74
2.376
楼面结构
钢承板
1.0
13.54
118.58
28.2
31.63
1.2
16.16
149.79
36.44
40.02
1.4
18.78
182.72
45.37
48.8
1.6
21.39
217.1
54.94
57.84
JCYX76-344-688型

钢材厚度
单位重量
（kg/㎡）
惯性矩I
（mm4/m）
正弯距截面S+抵抗矩
（mm3/m）
负弯距截面S-抵抗矩
（mm3/m）
标准厚度
（mm）
钢芯最小厚度
（mm）
0.8
0.74
9.53
1,081,147
28.406
28.496
1
0.94
11.81
1,343,642
35.285
35.434
1.2
1.13
14.09
1,603,064
42.075
42.297
1.4
1.32
16.37
1,859,434
48.778
49.087
1.5
1.42
17.51
1,986,481
52.098
52.455
1.6
1.51
18.66
21,127,725
55.395
55.805

 JCYX51-226-678型

钢材厚度
单位重量
（kg/㎡）
惯性矩I
（mm4/m）
正弯距截面S+抵抗矩
（mm3/m）
负弯距截面S-抵抗矩
（mm3/m）
标准厚度
（mm）
钢芯最小厚度
（mm）
0.8
0.74
9.67
560,300
20.125
24.196
1
0.94
11.98
700,700
25.242
30.150
1.2
1.13
14.30
841,300
30.383
36.092
1.4
1.32
16.62
982,000
35.567
41.984
1.5
1.42
17.71
1,052,500
38.161
44.941
1.6
1.51
18.93
1,123,000
40.777
47.869

 YX 51-342-1025型

JCYX900型彩钢压型板
YX15-225-900压型钢板
JCYX900型彩钢压型板
● 既可作墙面也可作内顶，并能做适当弯曲
● 改变后的双道加强肋，使之强度更好
● 自由小边和公母扣的增加，搭接时更封密，妥帖
● 进料宽度1000mm，有效利用率90﹪，价格更经济
板厚
截面惯性距
截面抵抗距
mm
Cm4/m
Cm3/m
0.5
6.78
3.42
0.6
8.14
4.1
0.7
9.49
4.75
0.8
10.85
5.43
1.0
13.57
6.76
　　JCYX-900 型板最大容许檩距
板厚
（mm）
支承条件
荷载kg/㎡
50
100
150
200
250
300
0.5
悬臂
0.4
0.3

单跨
1.0
0.8
0.6
0.5
0.4
0.3
多跨
1.1
0.9
0.7
0.6
0.5
0.4
0.6
悬臂
0.5
0.4
0.3

单跨
1.1
0.9
0.7
0.6
0.5
0.4
多跨
1.2
1.0
0.8
0.7
0.6
0.5
0.7
悬臂
0.6
0.5
0.3
0.2

单跨
1.2
1.0
0.8
0.7
0.6
0.5
多跨
1.3
1.1
0.9
0.8
0.7
0.6
0.8
悬臂
0.8
0.7
0.6
0.4
0.2

单跨
1.3
1.1
0.9
0.8
0.7
0.6
多跨
1.5
1.3
1.1
0.9
0.8
0.7

 JCYX840型彩钢压型板YX75-210-840

板厚
截面惯性距
截面抵抗距
mm
Cm4/m
Cm3/m
0.5
7.98
4.02
0.6
9.58
4.82
0.7
11.17
5.59
0.8
12.77
6.39
1.0
15.97
7.95
● 本公司首创的板型，已推出第二代，外观美观，厚实
　　● θ角大于52°，符合上海轻钢规范，可作屋面板、墙面板
　　● 具有抗毛细水设置，安装可靠，施工简单，配件齐全
　　● 可生产折皱式弧型板，是BHP TDIII的姐妹产品，R≥500mm
　　● 进料宽度1000mm，有效利用84﹪
　　JCYX840 型板最大容许檩距
板厚
（mm）
支承条件
荷载kg/㎡
50
100
150
200
250
300
0.5
悬臂
0.7
0.6
0.5
0.4
0.4
0.3
单跨
1.5
1.3
1.1
1.0
0.9
0.8
多跨
1.6
1.4
1.2
1.1
1.0
0.9
0.6
悬臂
0.8
0.7
0.6
0.5
0.4
0.4
单跨
1.6
1.4
1.2
1.1
1.0
0.9
多跨
1.7
1.5
1.3
1.2
1.1
1.0
0.7
悬臂
0.9
0.8
0.7
0.6
0.5
0.4
单跨
1.7
1.5
1.3
1.2
1.1
1.0
多跨
1.8
1.6
1.4
1.3
1.2
1.1
0.8
悬臂
1.0
0.9
0.8
0.7
0.5
0.4
单跨
1.8
1.6
1.4
1.3
1.2
1.1
多跨
2.0
1.8
1.6
1.4
1.3
1.2

 JCYX760 角弛三型 YX51-380-760

　　● 板型与角II相似，鱼叉式中间咬口是它的特点
　　● 连接件无一外露，使用寿命长
　　● 进料宽度1000mm，有效利用率76﹪
有效截面特征
板厚（mm）
0.6
0.7
0.8
1.0
1.2
Ietcm4/m
37.27
43.47
49.69
62.11
74.53
Wetcm4/m
12.29
14.34
16.39
20.48
24.59

JCYX820 型彩钢压型板YX28-205-820

板厚
截面惯性距
截面抵抗距
mm
Cm4/m
Cm3/m
0.5
7.98
4.02
0.6
9.58
4.82
0.7
11.17
5.59
0.8
12.77
6.39
1.0
15.97
7.95

　　● 本公司首创的板型，已推出第二代，外观美观，厚实
　　● θ角大于52°，符合上海轻钢规范，可作屋面板、墙面板
　　● 具有抗毛细水设置，安装可靠，施工简单，配件齐全
　　● 可生产折皱式弧型板，是BHP TDIII的姐妹产品，R≥500mm
　　● 进料宽度1000mm，有效利用82﹪
　　JCYX820 型板最大容许檩距
板厚
（mm）
支承条件
荷载kg/㎡
50
100
150
200
250
300
0.5
悬臂
0.7
0.6
0.5
0.4
0.4
0.3
单跨
1.5
1.3
1.1
1.0
0.9
0.8
多跨
1.6
1.4
1.2
1.1
1.0
0.9
0.6
悬臂
0.8
0.7
0.6
0.5
0.4
0.4
单跨
1.6
1.4
1.2
1.1
1.0
0.9
多跨
1.7
1.5
1.3
1.2
1.1
1.0
0.7
悬臂
0.9
0.8
0.7
0.6
0.5
0.4
单跨
1.7
1.5
1.3
1.2
1.1
1.0
多跨
1.8
1.6
1.4
1.3
1.2
1.1
0.8
悬臂
1.0
0.9
0.8
0.7
0.5
0.4
单跨
1.8
1.6
1.4
1.3
1.2
1.1
多跨
2.0
1.8
1.6
1.4
1.3
1.2

JCYX820B 角弛三型YX50-410-820

板厚（mm）
截面惯性矩（cm4/m）
截面抵抗矩（cm4/m）
主要用途
0.5
27.42
7.23
隐藏式屋面板
0.6
30.61
8.95
0.8
37.49
11.92

 JCHV470 型直立锁

JCHV470 型直立锁

板厚（mm）
截面惯性矩（cm4/m）
截面抵抗矩（cm4/m）
主要用途
0.5
11.52
9.21
咬合式屋面板
0.6
14.31
12.45

 JCYX10-128-900 型

压型钢板型号
有效覆盖宽度
展开宽度
板厚
截面惯性矩
（cm4/m）
截面抵抗矩
（cm4/m）
主要用途
JCYX10-130-903
903mm
1000mm
0.4-0.8mm
3.65
（0.4mm）
1.86
（0.4mm）
内衬板
7.96
（0.6mm）
4.10
（0.6mm）

 JCYX28-207-828 型

板厚（mm）
截面惯性矩（cm4/m）
截面抵抗矩（cm4/m）
主要用途
0.5
12.6
10.4
琉璃瓦板
0.6
15.7
13.3

 JCYX850型彩钢压型板

板厚
截面惯性距
截面抵抗距
mm
Cm4/m
Cm3/m
0.5
7.98
4.02
0.6
9.58
4.82
0.7
11.17
5.59
0.8
12.77
6.39
1.0
15.97
7.95

　　● 本公司首创的板型，已推出第二代，外观美观，厚实
　　● θ角大于52°，符合上海轻钢规范，可作屋面板、墙面板
　　● 具有抗毛细水设置，安装可靠，施工简单，配件齐全
　　● 可生产折皱式弧型板，是BHP TDIII的姐妹产品，R≥500mm
　　● 进料宽度1000mm，有效利用84﹪
　　JCYX840 型板最大容许檩距
板厚
（mm）
支承条件
荷载kg/㎡
50
100
150
200
250
300
0.5
悬臂
0.7
0.6
0.5
0.4
0.4
0.3
单跨
1.5
1.3
1.1
1.0
0.9
0.8
多跨
1.6
1.4
1.2
1.1
1.0
0.9
0.6
悬臂
0.8
0.7
0.6
0.5
0.4
0.4
单跨
1.6
1.4
1.2
1.1
1.0
0.9
多跨
1.7
1.5
1.3
1.2
1.1
1.0
0.7
悬臂
0.9
0.8
0.7
0.6
0.5
0.4
单跨
1.7
1.5
1.3
1.2
1.1
1.0
多跨
1.8
1.6
1.4
1.3
1.2
1.1
0.8
悬臂
1.0
0.9
0.8
0.7
0.5
0.4
单跨
1.8
1.6
1.4
1.3
1.2
1.1
多跨
2.0
1.8
1.6
1.4
1.3
1.2

 岩棉夹芯板企口型

H型岩棉夹芯板

高频焊接H型钢规格及单重
序号 规格 理论重量（kg/m） 序号 规格 理论重量（kg/m）
1 100*75*3.2*4.5 7.58 31 350*150*4.5*6 26.07
2 100*100*4.5*6 12.53 32 350*150*6*10 39.09
3 100*100*6*8 16.52 33 350*175*4.5*6 28.42
4 150*100*3.2*4.5 10.61 34 350*175*6*8 37.71
5 150*100*6*8 18.87 35 350*175*6*10 43.02
6 150*150*6*8 25.15 36 350*200*4.5*8 36.92
7 200*100*3.2*4.5 11.86 37 350*200*6*8 40.85
8 200*100*4.5*6 16.06 38 350*200*8*10 52.12
9 200*100*6*8 21.23 39 350*250*6*8 47.13
10 200*150*3.2*4.5 15.40 40 350*250*8*12 67.57
11 200*150*4.5*6 20.77 41 400*150*4.5*8 32.40
12 200*150*6*8 27.51 42 400*150*6*8 36.93
13 200*200*6*8 33.79 43 400*200*6*8 43.21
14 200*200*8*12 48.73 44 400*200*8*10 55.26
15 250*125*3.2*4.5 14.89 45 400*200*8*12 61.29
16 250*125*4.5*6 20.18 46 400*250*6*8 49.91
17 250*125*6*8 26.72 47 400*250*8*10 63.11
18 250*150*3.2*4.5 16.65 48 400*250*8*12 70.71
19 250*150*4.5*6 22.54 49 450*200*6*8 45.56
20 250*150*6*8 29.86 50 450*200*8*10 58.40
21 250*175*4.5*6 24.89 51 450*200*8*12 64.43
22 250*200*6*8 36.14 52 450*250*6*8 51.85
23 250*200*6*10 42.23 53 450*250*8*10 66.25
24 250*200*8*12 51.87 54 450*250*8*12 73.85
25 300*150*3.2*4.5 17.91 55 500*200*6*8 47.92
26 300*150*4.5*6 24.30 56 500*200*8*10 61.54
27 300*150*6*8 32.22 57 500*200*8*12 67.57
28 300*150*4.5*8 28.87 58 500*250*6*8 54.20
29 300*200*6*8 44.59 59 500*250*8*10 69.39
30 300*200*8*12 55.01 60 500*250*8*12 76.99
注：规格范围：100*75*3*3—500*250*8*12 （以上为部分国标规格）
高频焊接H型钢：腹板最高可做到600，腹厚为8；翼板最宽可做到250，翼厚为12.尺寸根据客户需要定尺定做。材质分为Q235B和Q345B两种材质。国标：JG/T137-2007 .规格灵活、按需定尺！比热轧H钢节省10%-30用料。
