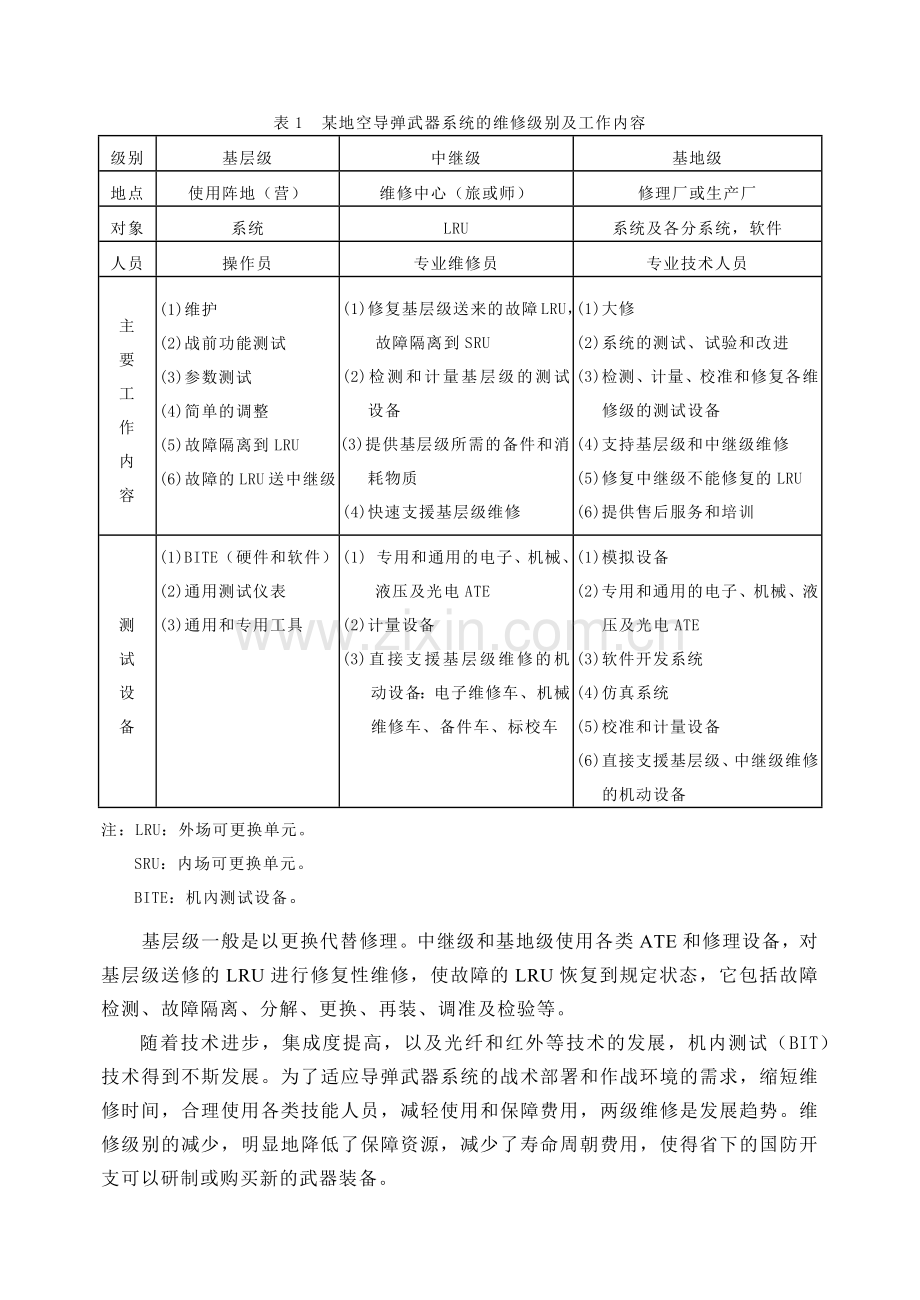

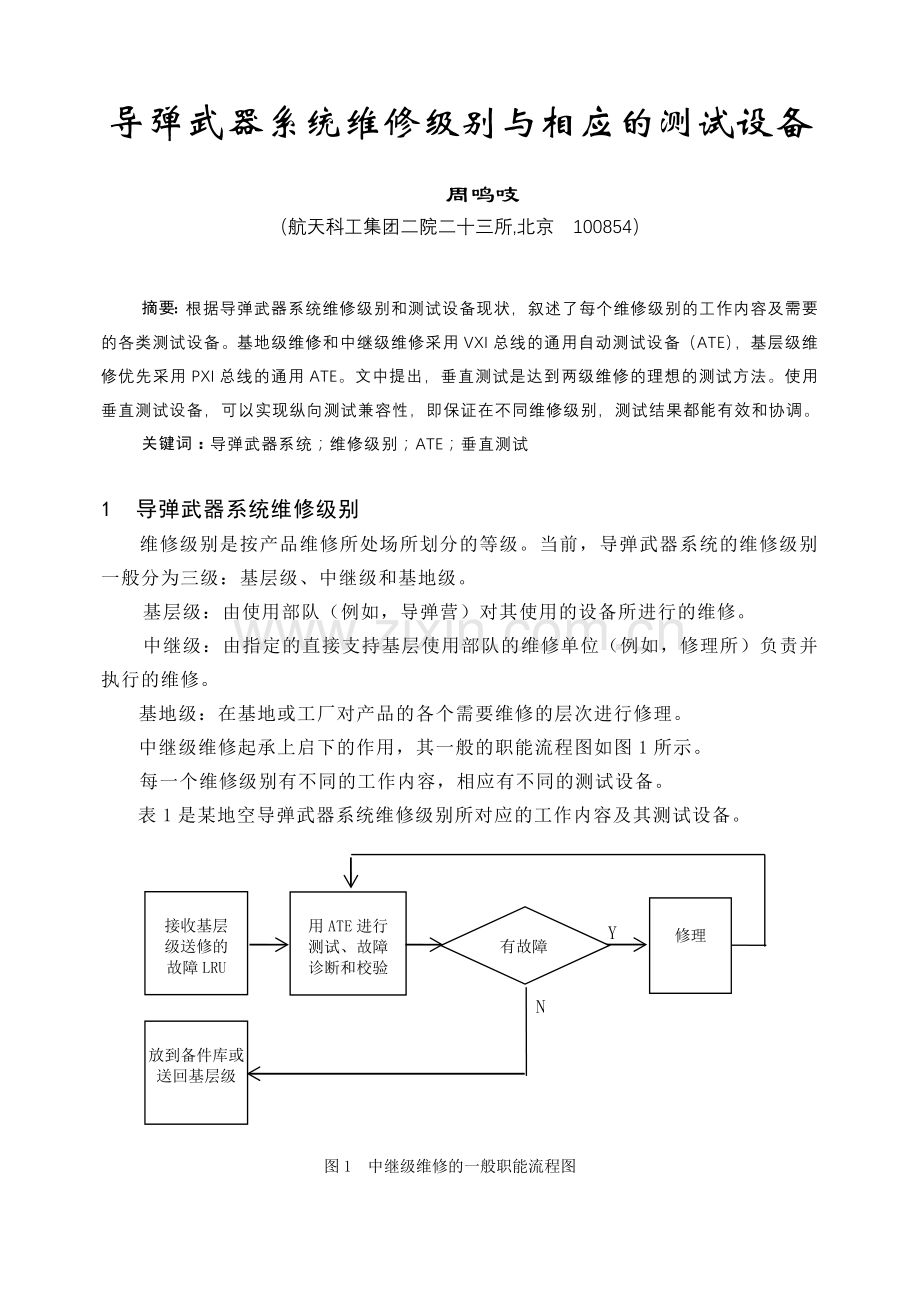

导弹武器系统维修级别与相应的测试设备 周鸣吱 (航天科工集团二院二十三所,北京 100854) 摘要:根据导弹武器系统维修级别和测试设备现状,叙述了每个维修级别的工作内容及需要的各类测试设备。基地级维修和中继级维修采用VXI总线的通用自动测试设备(ATE),基层级维修优先采用PXI总线的通用ATE。文中提出,垂直测试是达到两级维修的理想的测试方法。使用垂直测试设备,可以实现纵向测试兼容性,即保证在不同维修级别,测试结果都能有效和协调。 关键词:导弹武器系统;维修级别;ATE;垂直测试 1 导弹武器系统维修级别 维修级别是按产品维修所处场所划分的等级。当前,导弹武器系统的维修级别一般分为三级:基层级、中继级和基地级。 基层级:由使用部队(例如,导弹营)对其使用的设备所进行的维修。 中继级:由指定的直接支持基层使用部队的维修单位(例如,修理所)负责并执行的维修。 基地级:在基地或工厂对产品的各个需要维修的层次进行修理。 中继级维修起承上启下的作用,其一般的职能流程图如图1所示。 每一个维修级别有不同的工作内容,相应有不同的测试设备。 有故障 接收基层 级送修的 故障LRU 用ATE进行 测试、故障 诊断和校验 修理 图1 中继级维修的一般职能流程图 Y N 放到备件库或 送回基层级 表1是某地空导弹武器系统维修级别所对应的工作内容及其测试设备。 表1 某地空导弹武器系统的维修级别及工作内容 级别 基层级 中继级 基地级 地点 使用阵地(营) 维修中心(旅或师) 修理厂或生产厂 对象 系统 LRU 系统及各分系统,软件 人员 操作员 专业维修员 专业技术人员 主 要 工 作 内 容 (1)维护 (2)战前功能测试 (3)参数测试 (4)简单的调整 (5)故障隔离到LRU (6)故障的LRU送中继级 (1)修复基层级送来的故障LRU,故障隔离到SRU (2)检测和计量基层级的测试设备 (3)提供基层级所需的备件和消耗物质 (4)快速支援基层级维修 (1)大修 (2)系统的测试、试验和改进 (3)检测、计量、校准和修复各维修级的测试设备 (4)支持基层级和中继级维修 (5)修复中继级不能修复的LRU (6)提供售后服务和培训 测 试 设 备 (1)BITE(硬件和软件) (2)通用测试仪表 (3)通用和专用工具 (1) 专用和通用的电子、机械、液压及光电ATE (2)计量设备 (3)直接支援基层级维修的机动设备:电子维修车、机械维修车、备件车、标校车 (1)模拟设备 (2)专用和通用的电子、机械、液压及光电ATE (3)软件开发系统 (4)仿真系统 (5)校准和计量设备 (6)直接支援基层级、中继级维修的机动设备 注:LRU:外场可更换单元。 SRU:内场可更换单元。 BITE:机內测试设备。 基层级一般是以更换代替修理。中继级和基地级使用各类ATE和修理设备,对基层级送修的LRU进行修复性维修,使故障的LRU恢复到规定状态,它包括故障检测、故障隔离、分解、更换、再装、调准及检验等。 随着技术进步,集成度提高,以及光纤和红外等技术的发展,机内测试(BIT)技术得到不斯发展。为了适应导弹武器系统的战术部署和作战环境的需求,缩短维修时间,合理使用各类技能人员,减轻使用和保障费用,两级维修是发展趋势。维修级别的减少,明显地降低了保障资源,减少了寿命周朝费用,使得省下的国防开支可以研制或购买新的武器装备。 2 测试设备分类 测试设备是武器系统保障设备的主要组成部分。 测试设备是为了实现监测、故障检测和故障隔离所要求的电气、电子、光电、机械、液压气动等设备,或这些设备的组合。 导弹武器系统的测试设备选取主要原则为:适合维修级别和维修方式;提供的平均修复时间(MTTR)能满足系统可用度要求;寿命周期费用低。 导弹武器系统的测试设备分为三类: (1) 机内测试设备(BITE):设计到系统中的用于执行故障检测和故障隔离的硬件和软件。BITE是系统整体的一部分,是状态监视维修和增加系统可用度的最有效设备。系统的各功能层次,包括插板和模块都有BITE。通过BITE进行机内测试。 (2) ATE:自动进行功能和(或)参数测试、评价性能下降程度或隔离故障的设备。ATE是外部测试设备。广泛地用于中继级维修和基地级维修。 ATE为了要进行本身测试、诊断和维修,也设计有BITE。 (3) 人工测试设备(MTE):基本上依赖于人工操作并由操作人员评定测试结果的测试设备。例如:基层级维修用的通用仪表。另外,为了使系统的故障检测率达到100%,采用综合诊断(ID)的方法,在各维修级别也用各种人工测试设备。 3 机内测试设备 机内测试设备通过机内测试(BIT)对被测设备进行自动的故障检测和故障隔离 。 ATE也设计有完善的机内测试设备,也进行BIT,因此下述内容适用于武器系统,也适用于ATE。 机内测试按BIT运行的时机和目的可分为: a. 工作前BIT(飞行前、任务前或战前BIT):主要是执行任务前用来检测系统/设备是否可以进入正常工作,当性能下降超过门限或发生故障时给出指示或告警,否则给出检查通过指示; b工作.中BIT(飞行中、任务中或战斗中BIT):在系统执行任务过程中连续地或周期地检测系统各组成部分,特别是对安全和任务关键部件的工作状况、存储故障数据、必要时给出指示或告警; c. 维修BIT(飞行后、任务后或战斗后BIT):主要是在系统执行任务以后用来检查任务中故障情况,进行详细检测与隔离,获取数据;或在维修时对系统状况的全面检测。维修BIT应有方便的人—机接口,比前两种BIT有更强的故障、诊断能力。 因此,随着系统/设备结构和功能更加复杂,机内测试技术已成为提高产品维修性和测试性的极重要的技术。 4 自动测试设备 导弹武器系统的自动测试设备(ATE)有通用ATE和专用ATE。 随着导弹武器系统型号增加,技术先进,功能复杂,ATE的数量、类型和复杂程度也不断增加,专用ATE的比例越来越高,价格越来越昂贵,同时,对操作人员的技能要求也越来越高。 文献[1]通过对通用ATE和专用ATE的系统效能的计算和分析,得出:在典型情况下,通用ATE的系统效能比专用ATE高1.2~1.8倍,如图2所示。 1.200 1.400 1.600 1.800 2.000 1 2 3 4 5 6 7 8 η n 图2 典型情况下,通用ATE与专用ATE的的系统效能比 图中η为通用ATE和专用ATE的系统效能比,n为专用ATE数。 因此,必需用通用ATE,提高ATE的效能。具体措施有: a. 应尽量采购和/或研制通用ATE代替专用ATE; b. 通用ATE应优选符合使用要求的民品、标准产品,尽可能选货架产品(COTS); c. 通用ATE应选用标准化、系列化、模块化的产品。 目前,国内外已广泛采用VXI总线的ATE,满足上述对ATE的要求。 一般地讲,由于军方购买了VXI总线ATE,诊断和修理故障电路板的费用不会超过购买该电路板的费用的25%,而返回供货商,供货商的修理收费高达电路板成本的60%,因此,可以节省大量的费用。并且,由于修复时间短,减少了备件的数量和购买备件的费用,降低了后勤保障延误时间。 当前我国从俄罗斯进口不少武器装备,其测试设备多是专用ATE,每台设备要配备专用的人员和人力。并且其价格和其备件价格昂贵。这些不但耗费了国防费用,并且受制于人,影响装备的战斗力。 根据国内外资料和统计,单台VXI总线通用ATE为专用ATE费用的1/10~1/3。 一套专用ATE的费用约为装备费的1/10~1/4。 用我国自行研制的VXI总线ATE代替俄罗斯进口的专用ATE或手动测试设备,费用可以减少1/3~1/5,并且,可以减少操作人员,降低MTTR(平均修复时间)。 5 垂直测试 采用垂直测试是达到两级维修的理想的测试方法。美国采用的垂直测试设备已用于保证TACMS导弹(使用固体发动机的惯性制导导弹)的两级维修,并导致并行工程大纲的经验[2]。 垂直测试是理想的测试方法,它具有下述优点: a. 同一种(套)测试设备用于所有的研制阶段、飞行试验阶段、生产阶段,以及使用与保障阶段; b. 同一种(套)测试设备做所有的试验; c. 同一种(套)测试设备用于所有的配置; d. 对所有的配置用同一个试验大纲; e. 同一种(套)测试设备用于导弹系统的所有功能层次; f. 确保测试的连续性:在低维修级别的功能测试结果能满足下一维修级别测试的要求; g. 减少测试设备的数量,减少备件数量和人力资源。 因此,使用垂直测试设备,可以实现纵向测试兼容性,即保证在不同维修级别,测试结果都能有效和协调。 使用垂直测试设备,要求主设备设计时加强机内测试(BlT)设计,要有三种基本的BlT模式:加电BIT、连续BIT和起动BIT。并且,被测设备的被测参数和参数容差必须协调。参数容差必须是容差锥(倒金字塔)的结构。 垂直测试的一个方案是将基地级分为固定式基地级和机动式基地级。机动式基地级使用机动的综合ATE,其综合ATE与固定式基地级使用相同的ATE。 分析俄罗斯维修级别及内容,俄罗斯С300系列导弹武器系统维修体制分为两级维修:基地级维修;基层级维修。其基地级分为上述的固定式基地级和机动式基地级。 机动式基地级的ATE48Ш6由六辆车组成:雷达检测诊断车;通信设备检测诊断车;电子故障单元修理车;机电和机械修理车;备件和资料车;电源车。 检测诊断车的ATE,故障复盖率为90%。诊断出的故障单元送修理车修复。 正在研制的新型机动式基地级ATE48Ш6У,已使用VXI总线技术,提高了通用化和标准化程度。 6 基层级使用的外部测试设备 基层级的外部测试设备是便携式的,因此要求其体积小、重量轻、可靠性高。 当前导弹武器系统基层级的外部测试设备,多为人工测试设备,如多用表、示波器等通用仪表。但是,随着技术发展,可以采用总线技术,使得基层级的外部测试设备成为自动或半自动的便携式测试设备。例如采用: (1)VXI总线:用4槽的VXI机箱。 (2)PXI总线。与VXI总线相比,PXI总线的机箱尺寸更小,成本更低,传输速率更快。PXI总线模块比VXI总线模块少,但是能够满足基层级外部测试设备所要求的模块。 7 结束语 对于导弹武器系统,要“形成战斗力,保持战斗力”,因此,军方十分重视保障性,重视保障设备建设,迫切要求具有综合的通用的ATE。例如,某防空导弹武器系统已筹建基地级维修,正在策划、购置和配备通用ATE。 因此,在测试和故障诊断领域中,为了满足军方的需求,有大量的工作要做。 参考文献 [1] 周鸣岐,××制导武器综合保障一体化的系统效能分析,中国国防科学技术报告,××制导武器综合保障一体化效益评估附件B,2001. [2] R.A.Nicholson, VerticaL Commnality is Successful for the Army TACMS Missile. IEEE AUTOTESTCON, 1992:379-362.
