中国网通公司LMDS宽带无线传输试验网
SDH微波传输问题解决方案
美国xx公司中国代表处
2000年5月·北京

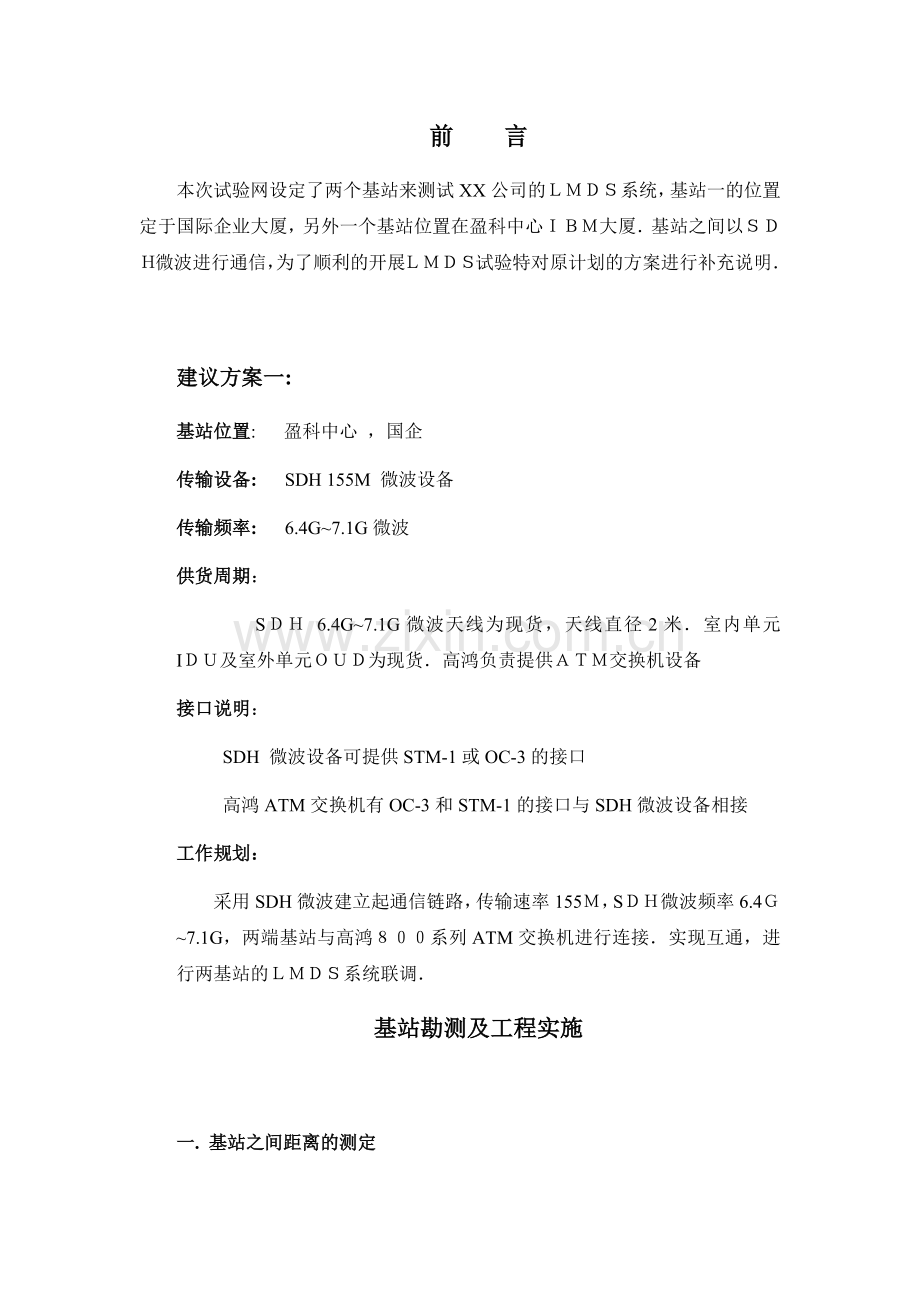

前　　言
本次试验网设定了两个基站来测试XX公司的ＬＭＤＳ系统，基站一的位置定于国际企业大厦，另外一个基站位置在盈科中心ＩＢＭ大厦．基站之间以ＳＤＨ微波进行通信，为了顺利的开展ＬＭＤＳ试验特对原计划的方案进行补充说明．

建议方案一:
基站位置: 盈科中心 ，国企
传输设备: SDH 155M 微波设备
传输频率: 6.4G~7.1G微波
供货周期：
　　　　SＤＨ 6.4G~7.1G微波天线为现货，天线直径2米．室内单元 IＤＵ及室外单元ＯＵＤ为现货．高鸿负责提供ＡＴＭ交换机设备
接口说明：
SDH 微波设备可提供STM-1或OC-3的接口
高鸿ATM交换机有OC-3和STM-1的接口与SDH微波设备相接
工作规划：
采用SDH微波建立起通信链路，传输速率155Ｍ，SＤＨ微波频率6.4Ｇ~7.1G，两端基站与高鸿８００系列ATM交换机进行连接．实现互通，进行两基站的ＬＭＤＳ系统联调．
基站勘测及工程实施

一. 基站之间距离的测定
１．基站位置：　国际企业大厦，盈科中心ＩＢＭ大厦
２．基站的经纬度：
　 国际企业大厦　 纬度　39.54.507’ 经度 116.21.152’
　 盈科中心ＩＢＭ大厦 纬度　39.55.933’ 经度 116.27.130’
３．基站之间是否视通： 可视通
４．基站之间直线距离： 8.85公里

二 . 基站的现场条件
　　　由于国际企业大厦与盈科中心距离8.85公里， 两个基站的通信依靠SDH微波来实现， 采用6.4G~7.1G的微波可以满足传输距离的要求 ， 由于SDH微波系统是一套高频段的微波系统，因此要保证基站天线之间为视通（Line-of-Sight），盈科中心IBM大厦楼高65米 ，楼顶平台为180平方米 ．平台四周有围墙遮挡， 围墙高度3.5米． SDH微波天线直径2米 ，考虑到围墙的遮挡与天线本身固定的要求， 需要架设铁塔或设置拉索抱杆， 并且要有良好的防雷保护 ．从楼顶铁塔的天线到13层设备间馈线长度为100米， 基站设备放在13层．另外，在国际企业大厦大厦楼高60米 ，楼顶距离楼顶平台15米可用面积为9平方米 ．平台四周有围墙遮挡， 围墙高度2米，楼顶同样需要架设铁塔或抱杆来支撑直径SDH微波天线．如下图所示．

● 铁塔位置及尺寸:
盈科中心与国际企业大厦各安装铁塔一架,铁塔放置于大楼的顶层中央， 基座尺寸为3乘4米， 铁塔高度6米， 材质为Q235等边角钢， 镀锌防腐处理，自重1000公斤， 可抗风速35M/S， 在塔的4.5米处设置八角工作台一个放置2米微波天线． 铁塔上设置抱杆放置LMDS系统的扇区天线和SDH微波天线．(也可采用抱杆拉索式)

● SDH微波的天馈线系统
天线
本工程各站每套设备收发采用一副或两副天线，本工程所提供的天线均为高性能天线。
频段：
SDH： 6.4—7.1GHz
2) 极化：单极化
3）调整方位： 0
挂式天线：水平方向±450
垂直方向±50
4）环境条件
工作温度：-40--+550C
裹冰： 100mm
风荷： 在风速55m/s下，不产生塑性变形，在风速35m/s条件下正常工作。
6）最大倾角：风速为30m/h时0.10
7）过压： 70Kpa
8）所有高性能天线均能提供天线罩。
法兰盘：符合ICF标准

表1 本建议所用天线电气性能
尺寸
型号
增益
半功率角
驻波比
前后比
低
中
高
1.2米
WTG12-64D
35.5
36.0
36.4
2.53
1.10
59
WTG12-82D
37.6
37.9
38.2
2.07
1.10
60
尺寸
型号
增益
半功率角
驻波比
前后比
低
中
高
1.6米
WTG16-82D
40.2
40.5
40.8
1.52
1.10
63
2.0米
WTG20-64D
40.0
40.5
40.8
1.55
1.08
63
WTG20-82D
42.1
42.4
42.7
1.24
1.08
65
3.2米
WTG32-82D
46.2
46.5
46.7
0.79
1.08
69

表2 本建议所用天线机械性能
天线型号
调整范围
抗风能力
工作温度
垂直
水平
工作风速
极限风速
WTG12-64D
±50
±450
110km/h
200km/h
-550C ~ 700C
WTG12-82D
±50
±450
110km/h
200km/h
-550C ~ 700C
WTG16-82D
±50
±450
110km/h
200km/h
-550C ~ 700C
WTG20-64
±50/±450
±50/±450
110km/h
200km/h
-550C ~ 700C
WTG20-82
±50/±450
±50/±450
110km/h
200km/h
-550C ~ 700C
WTG20-82
±50/±450
±50/±450
110km/h
200km/h
-550C ~ 700C

馈线
型式：椭圆软波导馈线
工作频带：
SDH： 6.4—7.1GHz
VSWR：1.10
过压：70Kpa
环境条件
工作温度：-40--+600C
最小弯曲半径： E面为300mm，H面为800mm；
扭转角度： 3.0°/m。
表3 本建议馈线电气性能
型号
驻波比
衰耗(dB/100米)
企业标准
内控
WBT6.5
A
1.10
1.08
7.0
B
1.15
1.12
WBT8.5
A
1.10
1.08
4.8
B
1.15
1.12

表5 本建议馈线机械性能
型号
外形尺寸
一次性弯曲最小半径
拉力
扭转 (度/m)
重量(k/m)
长轴
短轴
E面
H面
WBT6.5
50.3
29.4
300
800
35
3
1.1
WBT8.5
41.7
24.7
300
600
24
3
0.7
采用环型器和分路滤波器，其幅度特性符合CCIR的相关建议。

● 天线抱杆的位置及尺寸:
XX公司的LMDS系统设备要求天线抱杆直径10厘米，有效安装长度 为2米（扇区天线），抱杆需竖直（垂直于地面）安装。
● 机房条件及供电:
机房条件及供电均应符合标准中对使用环境及供电的要求。这里要注意，选择交流供电或直流供电要与所安装的设备电源输入对应并注意雷电保护。
● 中频电缆布线
合理的布线应充分考虑到电缆的总长度、曲率半径及抗风性。
● 接地与防雷:
无线系统对接地与防雷的要求较高，架设铁塔或拉索抱杆时，可选用爱劳半导体消雷器或AR避雷针做直击雷保护，中频电缆入户需加装高频信号保护器，设备应良好接地（接地电阻小于４欧）。

三. SＤＨ微波的选型及其依据
1 总体指标
关于电路严重误码秒指标的考虑
根据ITU-T G.826建议，27500Km端到端国际通道性能指标的严重误码秒为0.2%。
鉴于本工程属于接入网，按照差错性能指标的分配原则，本工程按接入网部分配额，接入网部分分配区段配额6%，不再分配其余距离的配额。
2. 计算说明
1、 传输系统性能指标，按照ITU-T G.826给出的SESR指标对本通信网的传输性能进行预算。
2、 预算性能指标过程中所需的传输路径参数、站距、工作频率、传输容量、塔高、分集情况、路径断面类型均依据局方提供的数据。
3、 关于宽带数字微波传输中断概率的预算，对频率选择性衰落的预算，有多种方法。目前，世界各国所采用的方法不一，我们采用带内线性振幅色散法。关于瑞利衰落出现因子的计算公式为PR=KQF B d C，其中地形、地理因子，采用我国的参数。
4、 有关天线及馈线的增益，暂按国产标准考虑；馈线长度以100米左右计算；两面分集天线的高差按10米计算。
此项涉及参数，由于没有局方的确切数据，所以，暂按以上方式考虑。
本次SＤＨ微波系统的选择是根据Ｐ－ＣＯＭ公司的SＤＨ微波链路计算公式计算得出的．
链路计算表如下图所示：
BER 性能预算

[平衰落]

区间序号
1
A 站
国企
B 站
盈科中心
微波频率 [GHz]
6.77
传输容量
STM-1
调制
64QAM
设备配置
1+1
站间距 [公里]
8.86
地形(A.山地 B.丘陵C.平原 D.水面)
B
A站海拔高度 [米]
1002.0
B站海拔高度 [米]
1002.0
A站天线挂高 [米]
6.0
B站天线挂高 [米]
6.0
自由空间传播损耗 [dB]
128.0
A 站馈线长度 [米]
100.0
B 站馈线长度 [米]
100.0
每米馈线损耗 [dB]
0.06500
两站馈线损耗 [dB]
13.0
两站分路系统损耗 [dB]
4.0
总损耗 [dB]
145.0
A 站天线规格
WTG20-64D
B 站天线规格
WTG20-64D
A 站天线增益 [dBi]
40.0
B 站天线增益 [dBi]
40.0
总增益 [dBi]
80.0
净损耗 [dB]
65.0
发射功率 [dBm]
31.0
接收功率 [dBm]
-34.0
两信道等效频率间隔△f (GHz)
0.0800
A站分集与主天线间距[米]
0.0
瑞利衰落概率
0.0094609
门限接收电平(10^-3) [dBm]
-72.0
平衰落储备 [dB]
38.0
中断率(10^-3)无备份,无分集[%]
0.0001499
频率分集改善系数(10^-3)
10.0
B站分集与主天线间距 [米]

[BER 总性能]

区间序号
1
站 A
国企
站 B
盈科中心
单条距离 [km]
8.86
是否采用S/D
-

中断率 (平衰落与XPD)[%]
0.000015000
中断率(色散) [%]
0.000000425
中断率 (干扰, 去向）[%]
0.000000739
中断率(干扰,回向) [%]
0.0000005464
总中断率 (去向) [%]
0.000016163
总中断率(回向) [%]
0.000015971

单段站距（km）
8.86
(ITU-T G.826)

中断率指标分配(10^-3)[%]
0.0000975
单段中断率储备余量(去向)[dB]
7.8
单段中断率储备余量(回向)[dB]
7.9
链路中断率累计值(去向) [%]
0.0000161631
链路中断率累计值(回向) [%]
0.0000159709
链路中断率储备余量(去向) [dB]

链路中断率储备余量(回向)[dB]

3.计算结果
按照以上标准进行计算，所得传输质量指标，能够满足要求。

四．基站之间的互连
两基站采用ＳDH微波建立起通信链路，ＳＤＨ微波频率６Ｇ，两端基站与高鸿８００系列ＡＴＭ交换机进行连接．

800００
ATM
SDH
800

SDH
ATM

五. SDH 数字微波设备技术说明

1、SDH 数字微波设备
M2000系列SDH（同步数字体系）微波通信系统可提供长距离、高质量的SDH微波通信服务。可在4、5、L6、U6和8GHz等频段工作，采用N+1保护方式传送。每波道可传送一个或两个STM-1 155Mbit/s或140Mbit/s的信号。本系统所采用的调制技术与ITU-R推荐的标准射频波道间隔完全兼容。系统遵循YD/T1998-986行标标准。
（1）系统特点
波道排列满足ITU-R相关建议
频谱利用率高，采用64QAM和128QAM频谱利用率可分别高达 4bit/s/Hz和5bit/s/Hz,当采用XPIC技术后,频谱利用率则可分别高达8bit/s/Hz和10bit/s/Hz。
采用微波巴比仑的三平衡上变频器
采用能抑制镜象频率的一体化小型接收机
具有同相合成器，大大提高了系统的抗多径衰落能力
采用了抗多径衰落性能好的基带全数字判决反馈均衡器
采用了前向纠错性能好的多级编码调制器（MLCM）
采用了具有自动发信功率控制（ATPC）的高线性全固态放大器，加大了系统的动态范围，减小了干扰，降低了电源损耗
基带接口可任选电接口或光接口，满足不同的用户需求。

（2） 关键技术
Ø 高阶调制
为在有限的频带内传送STM-1信号，我们对于40M的带宽，采用64QAM的调制方式；30M以下带宽采用128QAM的调制方式。本工程调制方式为64QAM。
Ø 前向纠错
SDH设备采用了MLCM（多电平编码调制）技术，提高了系统增益。
Ø 衰落均衡器
系统采用了全数字13-抽头自适应时域均衡器，有效的抵抗传输失真。均衡器包括一个5-抽头前向均衡器和一个8-抽头后向均衡器，对于128QAM调制方式的同波道传输系统，若采用邻接模式分路，系统将采用全数字25抽头（9-前向抽头，16-后向抽头）的自适应时域均衡器。前向均衡器和后向均衡器合称为判决反馈均衡器（DFE）。采用了该技术，几乎能完全克服系统的最小相位失真，DFE为传输失真提供了可观的均衡效果。每跳的每个信道中均配有DFE。
Ø ATPC（自动发信控制）
ATPC系统在正常无衰落的情况下，可降低发射功率，避免对其他系统造成干扰。其具有减少功率损耗、减少对相邻系统的干扰、减少上衰落问题

Ø XPIC技术
当链路中每波道传输2个155Mb/s信号的容量来设计。在这种情况下，采用了XPIC技术。本工程为1×155Mb/s系统，不需采用此技术。
（3） 设备配置
每机架满配置可包括四套发信机，四套接收机，四套分集接收机（任选），四套带STM-1接口的调制解调机，一套倒换单元，一套OAM&P（操作、管理、维护及备份），一块接口配线板和3+1（或4+0）射频分路系统，机架内可安装一套完整的3+1终端系统。如果系统设计需要再增加一个机架可使容量扩充为7＋1。
本机架全部为自然冷却。
机架尺寸：600×300×2200mm（标准的ETSI机架）
（4）技术指标
总特性
频段： 3.6-4.2/3.8-4.2GHz/4.4-5.0GHz/5.9-6.4GHz/6.4-7.1GHz/7.7-8.2GHz
中频频率： 70M Hz
中频输入/输出电平： -10dBm±1 dB
传输容量： M2000S系列 STM-1
M2000D系列 2×STM-1
收发信机特性
发信机
输出功率； 31/33dBm+1dB/-1.5dB（4-8GHz）
27dBm+1dB/1.5dB(11GHz)
预失真： 中频
本振稳准度： ±5×10-6
ATPC范围： 10 dB
收信机
输入电平范围： -15 to -77 dBm
本振稳准度： ±5×10-6
门限电平：(BER=10-4 时)
-72dBm（容差+2dB） （128QAM）
-75dBm (容差+2dB) （64QAM）

调制解调器
比特率： 155Mbit/s--G.703
调制方式： 64QAM/128QAM
均衡器： 判反决反馈均衡器DFE
特征曲线（BER 10-4） ≥20dB
交叉极化干扰抵消改善： ≥18dB
纠错方式： MLCM
辅助业务：
-旁路业务 2048Kbit/s×2 (64QAM)时
或 2048Kbit/s (128QAM)时
-业务联络电话 E1和E2

倒换特性
最大容量： 7+1（可扩充到11+1）
倒换形式： 无损伤
倒换基准： 信号失步/高BER/低BER
无损伤倒换时间 <25ms

电源
工作电压： -48VDC（或-24VDC）±20%
功耗： 145W/每系统
环境条件
确保性能： +5到+400C
能工作性能： 0到450C

建议方案二:
基站位置: 盈科中心 ，国企
基站距离：　8.85ＫＭ
传输频率: １８G微波
供货周期：　　　　ＰＤＨ18G微波天线０.６米为现货，１.２米微波天线需提前两周订货．室内单元ＩＤＵ及室外单元ＯＵＤ为现货．ＳＤＨ18G微波设备选型需进一步考察后确定，设备预计８月可到货．高鸿负责提供ＡＴＭ交换机设备
接口说明：
ＰＤＨ微波 ＩＤＵ单元接口为ＤＢ２５针，为４＊Ｅ１　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　高鸿ＩＭＡ反向复用接入设备 接口为ＤＢ１５针，为１＊Ｅ１
　　　　　中间需转换连接
工作规划：
　第一步：　采用PDH微波建立起通信链路，传输速率16Ｍ，ＰＤＨ微波频率１８Ｇ，两端基站下８个Ｅ１，采用高鸿ＩＭＡ反向复用设备转换成１５５Ｍ传输速率，与高鸿８００进行连接．实现互通，进行两基站的ＬＭＤＳ系统联调．
　第二步：　在工程后期采用ＳＤＨ微波设备替换ＰＤＨ微波设备，由明日网络与XX公司落实一个新的基站位置距离不超过5公里(例如城乡或四川大厦),建立LMDS系统,并提供该基站到国企大厦的18G SDH微波的传输,最终满足网通公司的要求．
基站勘测及工程实施

一． 基站之间距离的测定
１．基站位置：　国际企业大厦，盈科中心ＩＢＭ大厦
２．基站的经纬度：
　 国际企业大厦　 纬度　39.54.507’ 经度 116.21.152’
　 盈科中心ＩＢＭ大厦 纬度　39.55.933’ 经度 116.27.130’
３．基站之间是否视通：可视通
４．基站之间直线距离：8.85公里

二． 基站的现场条件
　　　由于国际企业大厦与盈科中心距离8.85公里， 两个基站的通信依靠PDH微波来实现， 采用18G的微波可以满足传输距离的要求 ， 由于PDH微波系统是一套高频段的微波系统，因此要保证基站天线之间为视通（Line-of-Sight），盈科中心IBM大厦楼高65米 ，楼顶平台为180平方米 ．平台四周有围墙遮挡， 围墙高度3.5米． PDH微波天线直径1.2米 ，考虑到围墙的遮挡与天线本身固定的要求， 需要架设铁塔， 并且要有良好的防雷保护 ．从楼顶铁塔的天线到13层设备间馈线长度为100米， 基站设备放在13层．另外，在国际企业大厦大厦楼高60米 ，楼顶与楼顶平台距离15米, 平台可用面积为9平方米 ．平台四周有围墙遮挡， 围墙高度2米楼顶同样需要架设铁塔或抱杆来支撑直径1.2米的PDH微波天线．
铁塔位置及尺寸:
盈科中心铁塔放置于大楼的顶层中央， 基座尺寸为3乘4米， 铁塔高度6米， 材质为Q235等边角钢， 镀锌防腐处理，自重1000公斤， 可抗风速35M/S， 在塔的4．5米处设置八角工作台一个放置1.2米微波天线． 铁塔上设置抱杆放置LMDS系统的扇区天线和PDH微波天线．(也可采用抱杆拉索式)
天线抱杆的位置及尺寸:
XX公司的LMDS系统设备要求天线抱杆直径10厘米，有效安装长度为2米（扇区天线），抱杆需竖直（垂直于地面）安装。

机房条件及供电:
机房条件及供电均应符合标准中对使用环境及供电的要求。这里要注意，选择交流供电或直流供电要与所安装的设备电源输入对应并注意雷电保护。中频电缆布线
合理的布线应充分考虑到电缆的总长度、曲率半径及抗风性。
接地与防雷:
无线系统对接地与防雷的要求较高，架设铁塔时，可选用半导体消雷器或AR避雷针做直击雷保护，中频电缆入户需加装高频信号保护器，设备应良好接地（接地电阻小于４欧）。

三． ＰＤＨ微波的选型及其依据
　　　　　为了在两个基站之间对ＬＭＤＳ系统进行连调的需要，故考虑对两基站之间先架设ＰＤＨ微波系统，通过反向复用设备调制后进入ＡＴＭ交换机，以满足现场调试的需要．为此，我们选择TEL-LINK，18ＧHZ，频率范围17.7 to 19.7 GHz，容量1E1 - 16E1．
本次ＰＤＨ微波系统的选择是根据Ｐ－ＣＯＭ公司的ＰＤＨ微波链路计算公式计算得出的．
链路计算表如下图所示：

Path Name
国企---盈科中心
Radio - Configuration
Xx Tel-Link 18GHz,

16E1,1+0,St.Power
Path Length (mi)

Path Length (km)
8.85
Transmitter Frequency (GHz)
18.7
Free Space Loss (dB)
136.78
Atmospheric Absorption (dB)
1.04
Alignment Factor (dB)
1.25
Path Loss (dB)
139.07

Tx / Rx Antenna System
Antenna Diameter (m)
1.2
Antenna Polarization (V/H)
V
Antenna Gain (dBi)

Tx Signal:
44.82
Rcv. Signal:
44.82

Transmitter
Transmitter Power (dBm)
21.00
Tx Attenuator (dB)
0.00
ERIP (dBi)
65.82
Max FCC ERIP (dBi)
N/A

Receiver
Rcv Carrier (dBm)**
-28.43
Receiver Threshold (dBm)
-84.00
Flat Fade Margin (dB)
55.57
Dispersive Fade Margin (dB)
33.6
Composite Fade Margin (dB)
33.57

Multipath Outage
Coastal, Average, Dry (x) (2, 1, 0.5)
1
Roughness Factor (6.1 m<DH<42.7 m)
20.00
Average Temperature (1.7 ºC<T<23.9 ºC)
21.11
Terrain Factor (c)
0.70
Climatic Factor (b)
0.53
Probability of Multipath Outage:
1.27E-06
Multipath Outage (sec/yr)
40.05

Rain Outage
Rain Rate (.01 % of time) mm/hr
63.00
Max Allowable Rain Rate (mm/hr)
105.19
Probability of Rain Outage
1.91E-05
Rain Outage (sec/yr)
604.58 sec

Total Rain & Multipath Outages
One-Way Time Below Threshold (sec/yr)
644.63 sec
Percentage Availability***
99.997961
1st Fresnel Zone Min. Center Clearance (m.)
3.570411
**Calculated Received Carrier Level is Based on Free Space Loss**

四． 基站之间的互连
两基站采用PDH微波建立起通信链路，ＰＤＨ微波频率１８Ｇ，两端基站下８个Ｅ１，采用高鸿ＩＭＡ反向复用设备转换成１５５Ｍ传输速率，与高鸿８００进行连接．国企基站IMA连接

E1
801
IMA
ATM
PDH
801

E1
PDH
ATM

IMA

五． 基站铁塔设备的建设及整体防雷方案
无线系统对接地与防雷的要求较高，架设铁塔时，可选用半导体消雷器做直击雷保护，中频电缆入户需加装高频信号保护器，设备应良好接地（接地电阻小于４欧）。整体防雷方案见附录2
附录１　ＰＤＨ微波技术资料
一、Tel-Link介绍：
XX公司的Tel-Link系列数字微波通信系统，提供从1´E1到16´E1的数据通信容量，工作在从7GHz～50GHz频段，提供多频段统一的通信平台，非常便于用户使用。其先进体制设计为语音和数据传输提供了快速、稳定的解决方案。
Tel-Link的容量和频率范围：
频率 频率范围 容量
7 GHz 7.125 to 8.5 GHz 1E1 - 16E1
13 GHz 12.75 to 13.25 GHz 1E1 - 16E1
15 GHz 14.25 to 15.35 GHz 1E1 - 16E1
18 GHz 17.7 to 19.7 GHz 1E1 - 16E1
23 GHz 21.2 to 23.6 GHz 1E1 - 16E1
24 GHz 24.25 to 25.25 GHz 1E1 - 16E1
26 GHz 24.5 to 26.5 GHz 1E1 - 16E1
28 GHz 27.35 to 28.35 GHz 1E1 - 16E1
38 GHz 37.5 to 40.5 GHz 1E1 - 16E1
50 GHz 49.2 to 50.2 GHz 1E1 - 4E1
二、Tel-Link系列产品组成：
Tel-Link由一个室内单元（IDU），一个可直接连接天线的室外单元（ODU）组成，IDU和ODU 通过一根同轴电缆连接。
ODU（Out Door Unit）组成：低噪音放大器、上/下变频器、频率合成式的VCO频率源、微处理器和电源，ODU 可以直接和天线相连。
连接ODU与IDU的同轴电缆：传输发、收中频信号，遥测信号和为ODU供电。
IDU(In Door Unit)组成：信号处理单元、调制和解调单元、控制单元、输入输出单元、电源单元以及电话接口、数据通信接口和网络管理系统接口等服务通道。其中信号处理单元包括数据接口、数字多路开关、编码器、前向纠错功能和频率产生器等。
Tel_Link 系列产品的具体性能指标可以参加附录所示。
下图为一个典型Tel-Link点对点通信链路应用。

三、Tel-Link的系统概述和结构说明：
Tel-Link采用公共层次设计，室内单元IDU和室外单元ODU互相独立，相同室外单元ODU可以连接任意室内单元IDU。任意IDU可以和任意ODU (7 – 50GHz)连接，无需更换ODU即可软件改变通信容量。
IDU主要包括用户接口、复用/解复用 、调制/解调、服务通道接口
网络管理接口、告警输入/输出接口、直流电源分配。
Tel-Link的室内单元IDU单元分为两种：
低容量IDU,容量软件可调 E1 ～ 4´E1
高容量IDU,容量软件可调 8´E1 ～16´E1

1, 低容量4´E1 IDU结构说明

2, 高容量8´E1 、16´E1 IDU结构说明

3, ODU结构说明
包含完成上变频器和放大器的射频电路，通过室内单元IDU键盘或PC机选择功率输出和频率。无须在室外单元ODU上进行调整。所有型号的 ODU均使用 VCO 合成器，高集成度，体积小重量轻。
4、 室外天线的安装说明
采用XX公司的专利RF接口“ball & socket”，ODU可以直接和天线相连（13GHz以上频段）、无需波导 ,同时天线维护过程中的的垂直极化或水平极化的修改也非常容易.

四、用户界面
XX公司的Tel-Link系列数字微波通信系统，在从7GHz～50GHz频段、从1´E1到16´E1的通信容量上，提供统一的通信平台和用户界面，每台设备均可以在前面板配置显示屏LCD和键盘，所有控制管理均软件完成。使用LCD和键盘可以非常容易和迅速的所有的配置、维护、监测等管理功能（当然也可以使用NMS和当地微机管理）。

1 (CHAN) 设置RF频率
2 (PWR) 设置发射功率
3 (ID) 设置Link ID
4 (AGC) 显示接收信号强度
5 (ALRM) 显示告警状态
6 (LPBK) 设置各种环测
7 (BER) 显示误码率
8 (VOL) 设置勤务信道音量
9 (MUTE) 设置发射机 ON/OFF
0 (MENU) 菜单，设置或显示其他各种功能及

菜单选项：

告警ALARM
显示告警历史信息 Displays the Alarm History
清除告警历史信息 Clears the Alarm History

各种功能MISC
设置远方模式 Enables Remote Mode
退出登录 Logout of keypad
设置T/R地址 Sets T/R Address
显示IDU软件版本 Displays IDU software version
显示ODU软件版本 Displays ODU software version
显示IDU序列号 Displays IDU serial number
显示ODU序列号 Displays ODU serial number

通信链路LINK
强制AIS信号点 Sets Force AIS point
显示ODU类型/波段Displays ODU type/band
设置速率 Sets Bit Rate
设置调制方式 Sets Modulation

线路LINES
显示线路输入AIS Displays line input AIS
显示线路失去输入 Displays line input Loss of Signal (LOS)
设置线路输入告警 Enables line input alarm

勤务信道ORDERWIRE
设置勤话桥接电平 Sets Engineering Orderwire bridge levels

保护备份PROTECT
设置保护模式开/关Sets Protected Mode On/Off
清除保护禁止级别 Clears Protect Inhibit level

接收信号强度RSL
显示RSL链路裕度 Displays RSL Fade Margin
显示RSL最大/最小值 Displays RSL minimum & maximum levels
设置RSL告警门限 Sets RSL Alarm threshold

五、Tel-Link产品功能及特点：
公共层次体系设计
· IDU和ODU互相独立，任意IDU可以和任意ODU连接
· ODU与数字速率无关，无需修改ODU即可改变通信容量
· 相同的IDU适用于所有7 – 50GHz频段。
· 各频段上宽范围频率合成
· 调制类型可切换：2FSK-4FSK

全智能软件控制
· 完全软件设置 ： 1）面板软键盘 & LCD液晶屏幕简捷操作
2）便携PC 视窗控制、
3）中央网管控制
· 软件精确参量调节：RF输出功率、RF频率调整、调制类型等。
· 软件容量升级：1´E1到4´E1、8´E1到16´E1，适应网络容量演进
· 软件下载：快速升级、无需更换固件

先进模块化建构
· 各组成模块界面清楚，故障点减少到最少
· 高集成度，设备损耗小
· ODU轻小、坚固抗震；IDU适于标准机架
· 专利RF接口天线 ，无需波导
· 安装、调试、维护、更换模块均异常简便

强大的可管理能力
