新《防规》的人防荷载.doc

人防荷载
人防荷载：人防规范原执行GB50038—94(2003版)，2006-03-01执行GB50038—2005。
4.7 防常规武器的等效静荷载
表4.7.2顶板等效静荷载标准值qcel(kn/m2)
------------------------------------------------------------------------------------------------------------
覆土厚度 防常规武器抗力级别
m 5 6
-----------------------------------------------------------------------------------------------------------
0.0<h<=0.5 110-90(88-72) 50-40(40-32)
-----------------------------------------------------------------------------------------------------------
0.5<h<=1.0 90-72(72-56) 40-30(32-24)
-----------------------------------------------------------------------------------------------------------
1.0<h<=1.5 70-50(56-40) 32-15(24-12)
-----------------------------------------------------------------------------------------------------------
1.5<h<=2.0 50-30(40-24) ---
-----------------------------------------------------------------------------------------------------------
2.0<h<=2.5 30-15(24-12) ---
-----------------------------------------------------------------------------------------------------------
注：1、顶板弹塑性工作阶段计算，允许延性比[β]取4.0。
2、h较小时，gcel取大值。
3、( )内为考虑上部建筑影响的取值。
-----------------------------------------------------------------------------------------------------------
表4.7.3-1非饱和土中外墙等效静荷载标准值qce2(kn/m2)
-----------------------------------------------------------------------------------------------------------
防常规武器抗力级别
顶板埋置深度 土的类别 6 5
砌体 钢筋砼 砌体 钢筋砼
------------------------------------------------------------------------------------------------------------
碎石土、粗砂、中砂 85-60 70-40 45-25 30-20
细砂、粉砂 70-50 55=35 35-20 25-15
0.0<h<=1.5 粉土 70-55 60-40 40-20 30-15
粘性土、红粘土 70-50 55-35 35-25 20-15
老粘性土 80-60 65-40 40-25 30-15
湿陷性黄土 70-50 55-35 35-20 25-15
淤泥质土 50-40 35-25 25-15 15-10
------------------------------------------------------------------------------------------------------------
碎石土、粗砂、中砂 40-30 20-15
细砂、粉砂 35-25 15-10
1.5<h<=3.0 粉土 40-25 15-10
粘性土、红粘土 35-25 15-10
老粘性土 40-25 15-10
湿陷性黄土 35-20 15-10
淤泥质土 25-15 10-5
-----------------------------------------------------------------------------------------------------------------

注：1、砌体按弹性工作阶段计算，净高<=3.0m，开洞<=5.4m，钢筋砼按弹塑性工作阶段计算，
[β]取3.0计算高度5.0m。
2、。h较小时，gce2取大值。
------------------------------------------------------------------------------------------------------------------------

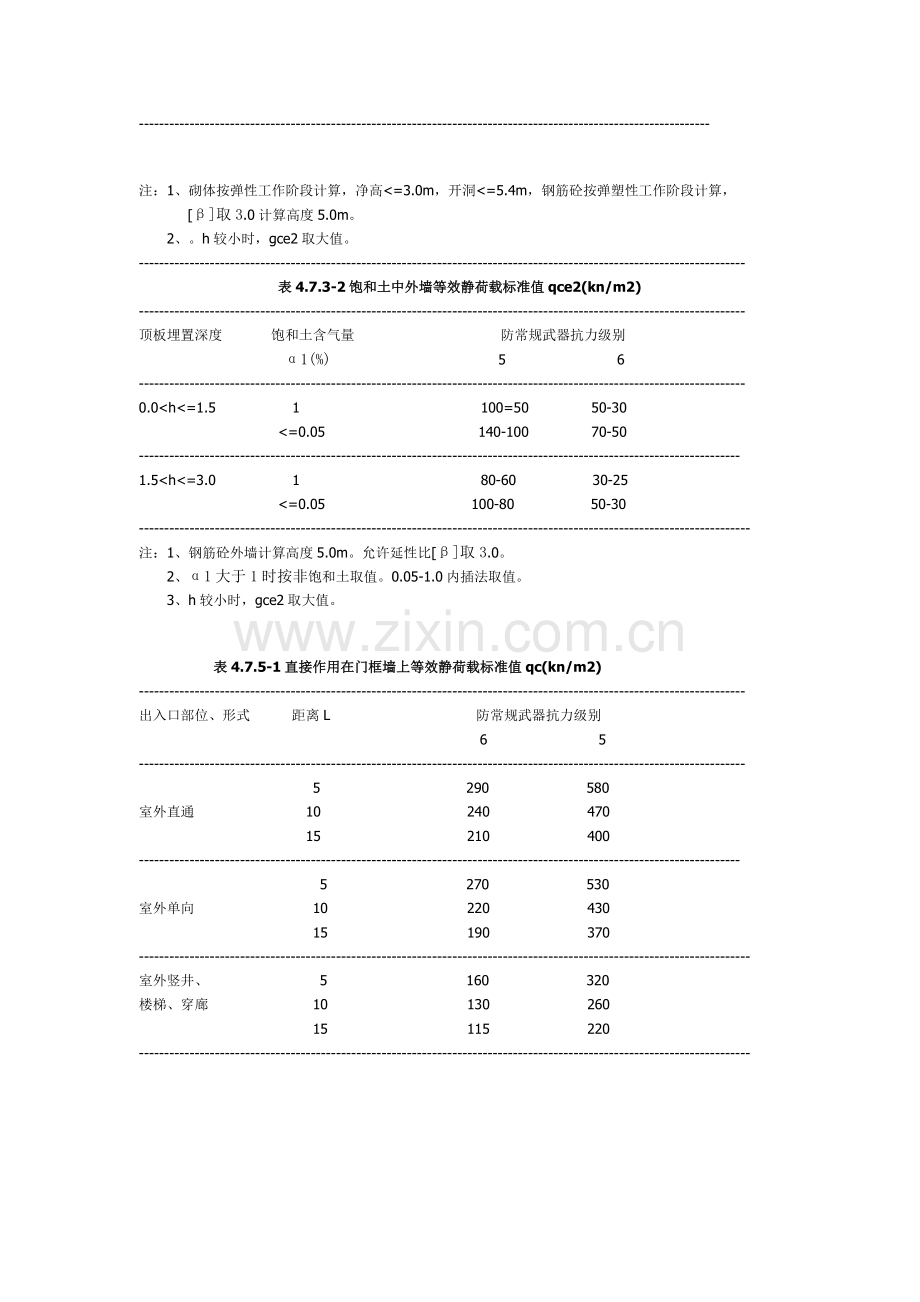

表4.7.3-2饱和土中外墙等效静荷载标准值qce2(kn/m2)
------------------------------------------------------------------------------------------------------------------------
顶板埋置深度 饱和土含气量 防常规武器抗力级别
α1(%) 5 6
------------------------------------------------------------------------------------------------------------------------
0.0<h<=1.5 1 100=50 50-30
<=0.05 140-100 70-50
-----------------------------------------------------------------------------------------------------------------------
1.5<h<=3.0 1 80-60 30-25
<=0.05 100-80 50-30
-------------------------------------------------------------------------------------------------------------------------
注：1、钢筋砼外墙计算高度5.0m。允许延性比[β]取3.0。
2、α1大于1时按非饱和土取值。0.05-1.0内插法取值。
3、h较小时，gce2取大值。

表4.7.5-1直接作用在门框墙上等效静荷载标准值qc(kn/m2)
------------------------------------------------------------------------------------------------------------------------
出入口部位、形式 距离L 防常规武器抗力级别
6 5
------------------------------------------------------------------------------------------------------------------------
5 290 580
室外直通 10 240 470
15 210 400
-----------------------------------------------------------------------------------------------------------------------
5 270 530
室外单向 10 220 430
15 190 370
-------------------------------------------------------------------------------------------------------------------------
室外竖井、 5 160 320
楼梯、穿廊 10 130 260
15 115 220
-------------------------------------------------------------------------------------------------------------------------

表4.7.6出入口临空墙的等效静荷载标准值qc(kn/m2)
------------------------------------------------------------------------------------------------------------------------
出入口部位、形式 距离L 防常规武器抗力级别
6 5
------------------------------------------------------------------------------------------------------------------------
5 200 390
室外直通 10 160 320
15 140 280
-----------------------------------------------------------------------------------------------------------------------
5 180 360
室外单向 10 150 300
15 130 250
-------------------------------------------------------------------------------------------------------------------------
室外竖井、 5 110 210
楼梯、穿廊 10 90 170
15 70 150
-------------------------------------------------------------------------------------------------------------------------
4.8 访核武器的等效静荷载
-------------------------------------------------------------------------------------------------------------------------
表4.8.2顶板等效静荷载标准值qc1(kn/m2)
-------------------------------------------------------------------------------------------------------------------------
覆土厚度 顶板区格短边净跨 防核武器抗力级别
m m 6B 6 5 4B 4
------------------------------------------------------------------------------------------------------------------------
h<=0.5 3.0<=lo<=9.0 40(35) 60(55) 120(100) 240 360
------------------------------------------------------------------------------------------------------------------------
0.5<h<=1.0 3.0<=lo<=4.5 45(40) 70(65) 140(120) 310 460
4.5<=lo<=6.0 45(40) 70(60) 135(115) 285 425
6.0<=lo<=7.5 45(40) 65(60) 130(110) 275 410
7.5<=lo<=9.0 45(40) 65(60) 130(110) 265 400
-----------------------------------------------------------------------------------------------------------------------
1.0<h<=1.5 3.0<=lo<=4.5 45(40) 75(70) 145(135) 320 480
4.5<=lo<=6.0 45(40) 70(65) 135(120) 300 450
6.0<=lo<=7.5 45(40) 70(60) 135(115) 290 430
7.5<=lo<=9.0 45(40) 70(60) 130(115) 280 415
-----------------------------------------------------------------------------------------------------------------------
注:( )内为考虑上部建筑影响.

表4.8.3-1非饱和土中外墙等效静荷载标准值qc2(kn/m2)
-----------------------------------------------------------------------------------------------------------
防核武器抗力级别
土的类别 6B 6 5 4B 4
砌体 钢筋砼 砌体 钢筋砼 砌体 钢筋砼 钢筋砼 钢筋砼
------------------------------------------------------------------------------------------------------------
碎石土 10-15 5-10 15-25 10-15 30-50 20-35 40-65 55-90
粗砂、中砂 10-20 10-15 25-35 15-25 50-70 35-45 65-90 90-125
细砂、粉砂 10-15 10-15 25-30 15-20 40-60 30-40 55-75 80-110
粉土 10-20 10-15 30-40 20-25 55-65 35-50 70-90 100-130
坚硬、硬塑粘土 10-15 5-15 20-35 10-25 30-60 25-45 40-85 60-125
可塑粘土 15-25 15-25 35-55 25-40 60-100 45-75 80-145 125-215
软塑、流塑粘土 25-35 25-30 55-60 40-45 100-105 75-85 145-165 215-240
老粘性土 10-25 10-15 20-40 15-25 40-80 25-50 50-100 65-125
红拈土 20-30 10-20 30-45 15-30 45-90 35-50 60-100 90-140
湿陷性黄土 10-15 10-15 15-30 10-25 30-65 25-45 40-80 60-120
淤泥质土 30-35 25-30 50-55 40-45 90-100 70-80 140-160 210-240
------------------------------------------------------------------------------------------------------------
注：1、砌体按弹性工作阶段计算，净高<=3.0m，开洞<=5.4m，钢筋砼按弹塑性工作阶段计算，
B=20计算高度5.0m。
2、碎石土、砂土密实颗粒粗的取小值；粘性土液性指数低的取小值。
3、当考虑上部建筑影响时的增大系数：6B、6级1.10；5级1.20；4B级1.25。
表4.8.3-2饱和土中外墙等效静荷载标准值qc2(kn/m2)
-----------------------------------------------------------------------------------------------------------
防核武器抗力级别
土的类别 6B 6 5 4B 4
------------------------------------------------------------------------------------------------------------
碎石土、砂土 30-35 45-55 80-105 185-240 280-340
粘土、老粘土、红拈土、淤泥质土 30-35 45-60 80-115 185-265 280-400
------------------------------------------------------------------------------------------------------------------
注：1、钢筋砼构件计算高度5.0m。允许延性比[B]=20。
2、含气量α1<=0.1%时取大值。
------------------------------------------------------------------------------------------------------------------------------

表4.8.5 钢筋混凝土底板等效静荷载标准值qc3(kn/m2)
------------------------------------------------------------------------------------------------------------------------------
覆土厚度 底板短边净跨 部防核武器抗力级别
m m 6B 6 5 4B 4
地下水位 上 下 上 下 上 下 上 下 上 下
-------------------------------------------------------------------------------------------------------------------------
h<=0.5 3.0<=lo<=9.0 30 30-35 40 40-50 75 75-95 140 160-200 210 240-300
-------------------------------------------------------------------------------------------------------------------------
0.5<h<=1.0 3.0<=lo<=4.5 30 35-40 50 50-60 90 90-115 190 215-270 280 320-400
4.5<=lo<=6.0 30 30-35 45 45-55 85 85-110 170 195-245 255 290-365
6.0<=lo<=7.5 30 30-35 45 45-55 85 85-105 160 185-230 245 280-350
7.5<=lo<=9.0 30 30-35 45 45-55 80 80-100 155 180-225 235 265-335
-----------------------------------------------------------------------------------------------------------------------------
1.0<h<=1.5 3.0<=lo<=4.5 35 35-45 55 55-70 105 105-130 205 235-295 305 350-440
4.5<=lo<=6.0 30 30-40 50 50-60 90 90-115 190 215-370 280 320-400
6.0<=lo<=7.5 30 30-35 45 45-60 90 90-110 175 200-350 260 300-375
7.5<=lo<=9.0 30 30-35 45 45-55 85 85-105 165 190-240 250 285-355
----------------------------------------------------------------------------------------------------------------------------
注：1、核6级、核6B级，上部建筑影响考虑与否均适用。
2、核5级按考虑上部建筑影响计算，当不考虑时，除以0.95。
3、含气量α1<=0.1%时取大值。
4、有桩底板见表4.8.15。
表4.8.15 有桩基钢筋混凝土底板等效静荷载标准值(kn/m2)
------------------------------------------------------------------------------------------------------------------------------
底板下土的类型 防核武器抗力级别
6B 6 5
端承桩 非端承桩 端承桩 非端承桩 端承桩 非端承桩
-------------------------------------------------------------------------------------------------------------------------
非饱和土 --- 7 --- 12 --- 25 -----------------------------------------------------------------------------------------------------------------------------
饱和土 15 15 25 25 50 50 --------------------------------------------------------------------------------------------------------------------------

表4.8.6-1通道顶板等效静荷载标准值qc1(kn/m2)
-------------------------------------------------------------------------------------------------------------------------
覆土厚度 防核武器抗力级别
m 6B 6 5
------------------------------------------------------------------------------------------------------------------------
h<=0.5 40 65 135
0.5<h<=1.5 45 75 150
1.5<h<=2.0 40 70 145
2.0<h<=3.5 40 70 140
3.5<h<=5.0 40 65 135
--------------------------------------------------------------------------------------------------------------------------

表4.8.6-2 通道底板等效静荷载标准值qc3(kn/m2)
------------------------------------------------------------------------------------------------------------------------------
覆土厚度 防核武器抗力级别
m 6B 6 5
地下水位 上 下 上 下 上 下
---------------
