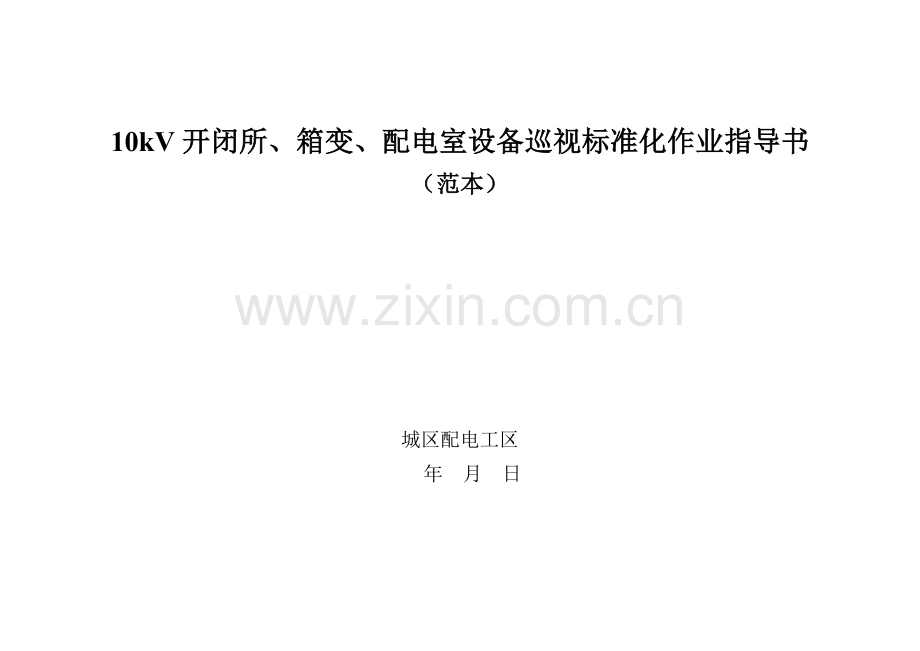

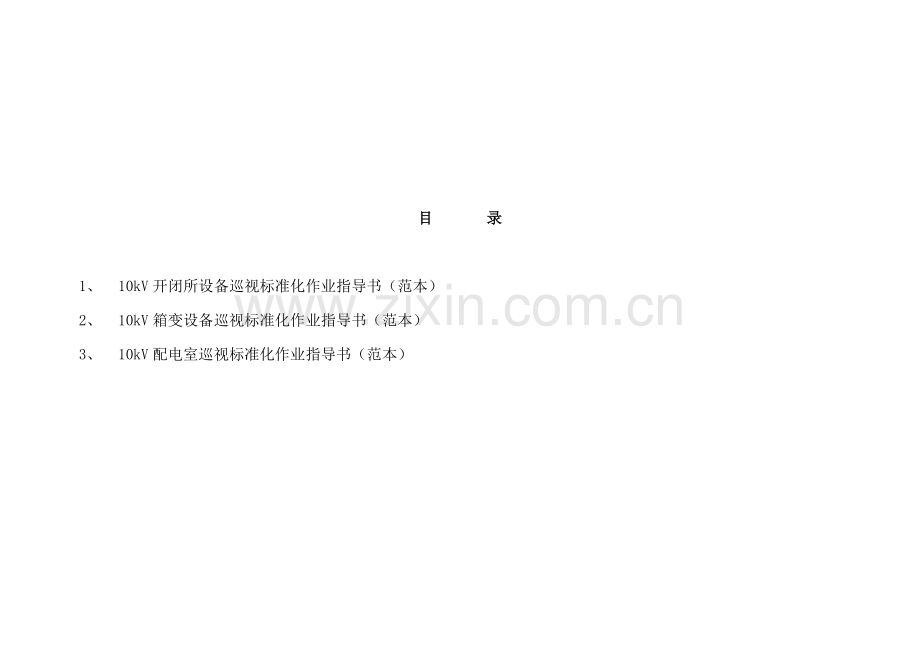

10kV开闭所、箱变、配电室设备巡视标准化作业指导书（范本）城区配电工区年月日目录 1、 10kV开闭所设备巡视标准化作业指导书（范本） 2、 10kV箱变设备巡视标准化作业指导书（范本） 3、 10kV配电室巡视标准化作业指导书（范本）编号： 10kV开闭所设备巡视标准化作业指导书（范本）编制：马强 2007 年 5 月 15 日审核：邵江波 2007 年 5 月 15 日批准：梁钢 2007 年 5 月 15 日作业负责：乌鲁木齐电业局城区配电工区 1 适用范围本指导书适用于乌鲁木齐电业局10kV开闭所、箱变、配电室设备全面巡视检查工作。 2 引用标准 DL 408-1991 电业安全工作规程（发电厂和变电所部分） DL/T 572-1995电力变压器运行规程 DL/T 578-1996微机继电保护装置运行管理规程 DL/T 724-2000电力系统用蓄电池直流电源装置运行与维护技术规程 DL 5027-1993 电力设备典型消防规程电供[1991]30号高压断路器运行规程国家电网公司[2003]387号变电站管理规范（试行）国家电网生[2003]243号防止电气误操作装置管理规定国电发[2000]589号防止电力生产重大事故的二十五项重点要求 3 巡视周期根据国家电网公司《配电线路管理规定》，每月按照本规则对开闭所、箱变、配电室进行一次全面巡视 4 巡视前的准备 4.1 人员要求 √ 序号内容备注 1 作业人员经年度《电业安全工作规程》考试合格，并经批准上岗 2 人员精神状态正常，无防碍工作的病症，着装符合要求 3 具备必要的电气知识，熟悉一二次设备，年度定岗考试合格 4.2 危险点分析 √ 序号内容 1 误碰、误动、误登运行设备 2 擅自大开设备网门，移动临时安全围栏，跨越设备固定围栏 3 发现缺陷及异常单人进行处理 4 发现缺陷及异常，未及时汇报，造成处理不及时 5 擅自改变检修设备状态，变更工作地点安全措施 6 检查设备机构部件，电机突然启动，转动装置伤人 7 高压设备发生接地时，保持距离不够，造成人员伤害 8 夜间巡视，造成人员碰伤，摔伤 9 开关设备门，振动过大，造成人员伤害 10 随意使用设备闭锁钥匙 11 特殊天气巡视未按规定佩带安全防护用具 12 进出高压室，未随手关门，造成小动物害 13 不带安全帽，不按规定着装，在突发事件时失去保护 14 使用不合格的安全工器具 15 生产现场，安全措施不规范，易造成人身伤害 16 人员身体状况不适，思想波动，造成巡视质量不高或发生人参伤害 4.3 安全措施 √ 序号内容 1 巡视检查设备时应保持足够的安全距离，10kV不小于0.7m 2 巡视检查时，不得进行其他工作，不得移开或越过遮栏 3 高压设备接地时，室内不得接近故障点4米，室外8米，进入上述范围，必须穿绝缘靴，接触设备的外壳和构架时，必须带绝缘手套 4 夜间巡视，应及时开启设备区照明 5 开关设备门应小心谨慎，防止振动过大 6 进出高压室，随手关门 7 进入设备区，必须带安全帽 8 发现缺陷及异常时，应按局缺陷管理制度规定执行，不得擅自处理 9 巡视设备禁止变更检修现场安全措施，禁止改变检修设备状态 10 巡视前检查所使用的安全工器具完好 11 严禁不符合巡视人员要求者进行巡视 4.4 巡视工器具序号名称单位数量 1 安全帽顶 2 绝缘靴双 3 测温仪台 4 应急灯盏 5 钥匙套 6 负荷表台 7 垫板个 8 缺陷本本注：根据现场实际情况选用 5 巡视项目、内容及标准 5.1 经济开发区1#开闭所 10kV高压部分设备名称序号检查内容巡视标准结果时间高压室 1. 房屋及防火门窗关闭严密，玻璃完好雨雪天房屋无渗，漏水防火措施齐全，符合要求，灭火器在有效期内室内无散落器材，没有危险品 2. 其它设施室内照明，事故照明完好，光线充足通风装置完好，运转正常防鼠挡板完好，鼠药充足电缆沟清洁，无进水现象，电缆孔洞封堵严密高压柜 1. 柜体固定牢固，接地良好表面整洁、无异味观察窗玻璃完好整洁带电传感器指示正确指示灯具完好 2. 开关及机构开关无任何异常声音、气味开关及分、合闸指示器正确，与实际状态一致开关机构及传动部分良好二次线良好，无发热及松动开关油位在标致线之间，油色正常，本体无渗漏油瓷瓶清洁，无破损，裂纹，放电现象开关引线线夹压接牢固，接触良好，无变色合闸保险控制接触保险良好。 3. 刀闸触头接触良好，无热气流，无发热变色，无氧化检查瓷瓶清洁，无破损，裂纹，放电现象防误闭锁装置完好，闭锁可靠，传动连杆无弯曲，变形、松动、锈蚀 4. 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象 5. 电流互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电流表检查互感器回路运行正常 6. 电压互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电压表检查互感器回路运行正常 7. 其它设备编号，一、二次标示齐全，清晰相序标注清楚电缆孔洞封堵严密母线排 1. 本体检查母线排伸缩接头有无松动，断片观察接头线夹有无发热变色，无氧化，夜间熄灯观察有无发红母线固定部位有无窜动等应力现象母线支柱瓷瓶清洁，无破损，裂纹，放电现象高压出线柜 1. 柜体固定牢固，接地良好表面整洁、无异味观察窗玻璃完好整洁锁具良好带电传感器指示正确 2. 开关及机构开关无任何异常声音、气味开关及分、合闸指示器正确，与实际状态一致开关机构及传动部分良好二次线良好，无发热及松动开关油位在标致线之间，油色正常，本体无渗漏油瓷瓶清洁，无破损，裂纹，放电现象开关引线线夹压接牢固，接触良好，无变色 3. 刀闸触头接触良好，无热气流，无发热变色，无氧化检查瓷瓶清洁，无破损，裂纹，放电现象防误闭锁装置完好，闭锁可靠，传动连杆无弯曲，变形、松动、锈蚀 4. 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象电缆故障指示仪工作是否正常 5. 电流互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电流表检查互感器回路运行正常 6. 其它设备编号，一、二次标示齐全，清晰相序标注清楚电缆孔洞封堵严密 PT柜 1. 电压互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电压表检查互感器回路运行正常检查高低压保险有无熔断，接触是否良好 2. 其它设备编号，一、二次标示齐全，清晰相序标注清楚瓷瓶清洁，无破损，裂纹，放电现象电缆孔洞封堵严密二次回路切换是否正常油变压器部分设备名称序号检查内容巡视标准结果时间油变压器 1. 本体及附件变压器运行正常，无异常声响油色、油位正常本体固定牢固，螺栓紧固表面整洁，无锈蚀、渗漏现象散热器无渗漏油枕外观良好，清洁，无渗油。呼吸器完好，硅胶正常套管、瓷瓶清洁、无裂纹，放电 2. 导引线线夹接触良好，无发热引线固定良好无悬挂物电缆固定良好，电缆头无流胶、放电现象 3. 其它设备编号，标示齐全，清晰相序标注清晰瓷瓶清洁、无裂纹、放电现象接地部分完好，接地线无松断股负荷在允许范围内，表记指示正确变压器围栏完好，安装警示牌 400V低压部分设备名称序号检查内容巡视标准结果时间低压进线柜 1. 柜体固定牢固，接地良好表面整洁、无异味 2. 空气开关分、合闸指示器正确，灯具完好外观完好，灭弧罩无破损，无异味、发热。机构完好。二次线良好，无发热及松动 3. 刀闸刀闸分、合闸到位，位置正确刀闸触头良好，无发热现象刀闸灭弧罩无破损，完好，轴销齐全，传动连杆无弯曲变形，机构完好。 4. 其它设备编号，一、二次标示齐全，清晰保险完好，无熔断、卡座与保险接触良好无发热现象电流互感器内部无异常声响柜内二次线良好，无发热及松动电缆孔洞封堵严密电容器柜 1. 本体电容器外壳无膨胀，变形，渗油现象套管清洁，无破损，裂纹，放电现象 2. 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象 3. 其它自动投入装置完好，手动自动切换正常功率因数表记监视正确，显示器完好二次仪表正常二次保险完好, 交流接触器正常, 交流空开完好, 无变色, 无发热低压出线柜 1. 柜体固定牢固，接地良好表面整洁、无异味 2. 空气开关分、合闸指示器正确，灯具完好外观完好，灭弧罩无破损，无异味、发热。机构完好。二次线良好，无发热及松动 3. 刀闸刀闸分、合闸到位，位置正确刀闸触头良好，无发热现象刀闸灭弧罩无破损，完好，轴销齐全，传动连杆无弯曲变形，机构完好。 4. 其它设备编号，标示齐全，清晰保险完好，无熔断、卡座与保险接触良好无发热现象电流互感器内部无异常声响柜内二次线良好，无发热及松动表记指示正确电缆孔洞封堵严密母线 1. 母线及其引线本体完好，无异常声响接头牢固，接触良好，无发热现象零相母线接地良好 2. 其它母线位移在允许范围内母线支持瓷瓶清洁、无破损及放电现象相序标注清楚 5.2 经济开发区2#开闭所高压部分设备名称序号检查内容巡视标准结果时间高压室 1. 房屋及防火门窗关闭严密，玻璃完好雨雪天房屋无渗，漏水防火措施齐全，符合要求，灭火器在有效期内室内无散落器材，没有危险品 2. 其它设施室内照明，光线充足通风装置完好，运转正常防鼠挡板完好，鼠药充足电缆沟清洁，无进水现象，电缆孔洞封堵严密高压电源柜 8. 柜体固定牢固，接地良好表面整洁、无异味观察窗玻璃完好整洁带电传感器指示正确指示灯具完好 9. 开关及机构开关无任何异常声音、气味开关及分、合闸指示器正确，与实际状态一致开关机构及传动部分良好二次线良好，无发热及松动瓷瓶清洁，无破损，裂纹，放电现象开关引线线夹压接牢固，接触良好，无变色 10. 刀闸触头接触良好，无热气流，无发热变色，无氧化检查瓷瓶清洁，无破损，裂纹，放电现象 11. 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象 12. 电流互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电流表检查互感器回路运行正常 13. 电压互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电压表检查互感器回路运行正常 14. 其它设备编号，一、二次标示齐全，清晰相序标注清楚电缆孔洞封堵严密开关保护装置良好，动作正确继电器无发热，变色，无异常声响母线排 15. 本体检查母线排伸缩接头有无松动，断片观察接头线夹有无发热变色，无氧化，夜间熄灯观察有无发红母线固定部位有无窜动等应力现象母线支柱瓷瓶清洁，无破损，裂纹，放电现象高压出线柜 16. 柜体固定牢固，接地良好表面整洁、无异味观察窗玻璃完好整洁锁具良好带电传感器指示正确 17. 开关及机构开关无任何异常声音、气味开关及分、合闸指示器正确，与实际状态一致开关机构及传动部分良好二次线良好，无发热及松动瓷瓶清洁，无破损，裂纹，放电现象开关引线线夹压接牢固，接触良好，无变色 18. 刀闸触头接触良好，无热气流，无发热变色，无氧化检查瓷瓶清洁，无破损，裂纹，放电现象 19. 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象电缆故障指示仪工作是否正常 20. 电流互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电流表检查互感器回路运行正常 21. 其它设备编号，一、二次标示齐全，清晰相序标注清楚电缆孔洞封堵严密开关保护装置良好，动作正确继电器无发热，变色，无异常声响 PT柜 22. 电压互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电压表检查互感器回路运行正常检查高低压保险有无熔断，接触是否良好 23. 其它设备编号，一、二次标示齐全，清晰相序标注清楚瓷瓶清洁，无破损，裂纹，放电现象电缆孔洞封堵严密二次回路切换是否正常干式变压器部分设备名称序号检查内容巡视标准结果时间 ZB室 1 房屋及设施门窗关闭严密，玻璃完好房屋无渗，漏水室内照明完好通风装置完好，室内无异味防鼠挡板完好，鼠药充足防火措施齐全，符合要求干式变压器 2 本体及附件变压器运行正常，无异常声响温度指示正常，并做记录，本体固定牢固，螺栓紧固散热器无运转正常，按控制温度启动套管、瓷瓶清洁、无裂纹，放电 3 导引线线夹接触良好，无发热引线固定良好无悬挂物电缆固定良好，电缆头无流胶、放电现象 4 其它设备编号，标示齐全，清晰相序标注清晰瓷瓶清洁、无裂纹、放电现象接地部分完好，接地线无松断股负荷在允许范围内，表记指示正确低压部分设备名称序号检查内容巡视标准结果时间低压进线柜 1 柜体固定牢固，接地良好表面整洁、无异味 2 空气开关分、合闸指示器正确，灯具完好外观完好，灭弧罩无破损，无异味、发热。机构完好。二次线良好，无发热及松动 3 刀闸刀闸分、合闸到位，位置正确刀闸触头良好，无发热现象刀闸灭弧罩无破损，完好，轴销齐全，传动连杆无弯曲变形，机构完好。 4 其它设备编号，一、二次标示齐全，清晰保险完好，无熔断、卡座与保险接触良好无发热现象电流互感器内部无异常声响柜内二次线良好，无发热及松动电缆孔洞封堵严密电容器柜 5 本体电容器外壳无膨胀，变形，渗油现象套管清洁，无破损，裂纹，放电现象 6 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象 7 其它自动投入装置完好，手动自动切换正常功率因数表记监视正确，显示器完好二次仪表正常二次保险完好, 交流接触器正常, 交流空开完好, 无变色, 无发热低压出线柜 8 柜体固定牢固，接地良好表面整洁、无异味 9 空气开关分、合闸指示器正确，灯具完好外观完好，灭弧罩无破损，无异味、发热。机构完好。二次线良好，无发热及松动 10 刀闸刀闸分、合闸到位，位置正确刀闸触头良好，无发热现象刀闸灭弧罩无破损，完好，轴销齐全，传动连杆无弯曲变形，机构完好。 11 其它设备编号，标示齐全，清晰保险完好，无熔断、卡座与保险接触良好无发热现象电流互感器内部无异常声响柜内二次线良好，无发热及松动表记指示正确电缆孔洞封堵严密 380V母线 12 母线及其引线本体完好，无异常声响接头牢固，接触良好，无发热现象零相母线接地良好 13 其它母线位移在允许范围内母线支持瓷瓶清洁、无破损及放电现象相序标注清楚 5.3文化路开闭所高压部分设备名称序号检查内容巡视标准结果时间高压室 1 房屋及防火门窗关闭严密，玻璃完好雨雪天房屋无渗，漏水防火措施齐全，符合要求，灭火器在有效期内室内无散落器材，没有危险品 2 其它设施室内照明，事故照明完好，光线充足通风装置完好，运转正常防鼠挡板完好，鼠药充足电缆沟清洁，无进水现象，电缆孔洞封堵严密高压电源柜 3 柜体固定牢固，接地良好表面整洁、无异味观察窗玻璃完好整洁带电传感器指示正确指示灯具完好 4 开关及机构开关无任何异常声音、气味开关及分、合闸指示器正确，与实际状态一致开关机构及传动部分良好二次线良好，无发热及松动开关油位在标致线之间，油色正常，本体无渗漏油瓷瓶清洁，无破损，裂纹，放电现象开关引线线夹压接牢固，接触良好，无变色 5 刀闸触头接触良好，无热气流，无发热变色，无氧化检查瓷瓶清洁，无破损，裂纹，放电现象防误闭锁装置完好，闭锁可靠，传动连杆无弯曲，变形、松动、锈蚀 6 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象 7 电流互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电流表检查互感器回路运行正常 8 电压互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电压表检查互感器回路运行正常 9 其它设备编号，一、二次标示齐全，清晰相序标注清楚电缆孔洞封堵严密保护装置完好，动作正确继电器完好，无发热，变色，无异常声响母线排 10 本体检查母线排伸缩接头有无松动，断片观察接头线夹有无发热变色，无氧化，夜间熄灯观察有无发红母线固定部位有无窜动等应力现象母线支柱瓷瓶清洁，无破损，裂纹，放电现象高压出线柜 11 柜体固定牢固，接地良好表面整洁、无异味观察窗玻璃完好整洁锁具良好带电传感器指示正确 12 开关及机构开关无任何异常声音、气味开关及分、合闸指示器正确，与实际状态一致开关机构及传动部分良好二次线良好，无发热及松动开关油位在标致线之间，油色正常，本体无渗漏油瓷瓶清洁，无破损，裂纹，放电现象开关引线线夹压接牢固，接触良好，无变色 13 刀闸触头接触良好，无热气流，无发热变色，无氧化检查瓷瓶清洁，无破损，裂纹，放电现象防误闭锁装置完好，闭锁可靠，传动连杆无弯曲，变形、松动、锈蚀 14 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象电缆故障指示仪工作是否正常 15 电流互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电流表检查互感器回路运行正常 16 其它设备编号，一、二次标示齐全，清晰相序标注清楚电缆孔洞封堵严密保护装置完好，动作正确继电器完好，无发热，变色，无异常声响 PT柜 17 电压互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电压表检查互感器回路运行正常检查高低压保险有无熔断，接触是否良好 18 其它设备编号，一、二次标示齐全，清晰相序标注清楚瓷瓶清洁，无破损，裂纹，放电现象电缆孔洞封堵严密二次回路切换是否正常油变压器部分设备名称序号检查内容巡视标准结果时间油变压器 1 本体及附件变压器运行正常，无异常声响油色、油位正常本体固定牢固，螺栓紧固表面整洁，无锈蚀、渗漏现象散热器无渗漏油枕外观良好，清洁，无渗油。呼吸器完好，硅胶正常套管、瓷瓶清洁、无裂纹，放电 2 导引线线夹接触良好，无发热引线固定良好无悬挂物电缆固定良好，电缆头无流胶、放电现象 3 其它设备编号，标示齐全，清晰相序标注清晰瓷瓶清洁、无裂纹、放电现象接地部分完好，接地线无松断股负荷在允许范围内，表记指示正确变压器围栏完好，安装警示牌低压部分设备名称序号检查内容巡视标准结果时间低压进线柜 1 柜体固定牢固，接地良好表面整洁、无异味 2 空气开关分、合闸指示器正确，灯具完好外观完好，灭弧罩无破损，无异味、发热。机构完好。二次线良好，无发热及松动 3 刀闸刀闸分、合闸到位，位置正确刀闸触头良好，无发热现象刀闸灭弧罩无破损，完好，轴销齐全，传动连杆无弯曲变形，机构完好。 4 其它设备编号，一、二次标示齐全，清晰保险完好，无熔断、卡座与保险接触良好无发热现象电流互感器内部无异常声响柜内二次线良好，无发热及松动电缆孔洞封堵严密电容器柜 5 本体电容器外壳无膨胀，变形，渗油现象套管清洁，无破损，裂纹，放电现象 6 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象 7 其它自动投入装置完好，手动自动切换正常功率因数表记监视正确，显示器完好二次仪表正常二次保险完好, 交流接触器正常, 交流空开完好, 无变色, 无发热低压出线柜 8 柜体固定牢固，接地良好表面整洁、无异味 9 空气开关分、合闸指示器正确，灯具完好外观完好，灭弧罩无破损，无异味、发热。机构完好。二次线良好，无发热及松动 10 刀闸刀闸分、合闸到位，位置正确刀闸触头良好，无发热现象刀闸灭弧罩无破损，完好，轴销齐全，传动连杆无弯曲变形，机构完好。 11 其它设备编号，标示齐全，清晰保险完好，无熔断、卡座与保险接触良好无发热现象电流互感器内部无异常声响柜内二次线良好，无发热及松动表记指示正确电缆孔洞封堵严密 380V母线 12 母线及其引线本体完好，无异常声响接头牢固，接触良好，无发热现象零相母线接地良好 13 其它母线位移在允许范围内母线支持瓷瓶清洁、无破损及放电现象相序标注清楚配电室高压部分设备名称序号检查内容巡视标准结果时间高压室 1 房屋及防火门窗关闭严密，玻璃完好雨雪天房屋无渗，漏水防火措施齐全，符合要求，灭火器在有效期内室内无散落器材，没有危险品 2 其它设施室内照明，光线充足通风装置完好，运转正常防鼠挡板完好，鼠药充足电缆沟清洁，无进水现象，电缆孔洞封堵严密高压电源柜 3 柜体固定牢固，接地良好表面整洁、无异味观察窗玻璃完好整洁带电传感器指示正确指示灯具完好 4 开关及机构开关无任何异常声音、气味开关及分、合闸指示器正确，与实际状态一致开关机构及传动部分良好二次线良好，无发热及松动瓷瓶清洁，无破损，裂纹，放电现象开关引线线夹压接牢固，接触良好，无变色 5 刀闸触头接触良好，无热气流，无发热变色，无氧化检查瓷瓶清洁，无破损，裂纹，放电现象 6 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象 7 电流互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电流表检查互感器回路运行正常 8 电压互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电压表检查互感器回路运行正常 9 其它设备编号，一、二次标示齐全，清晰相序标注清楚电缆孔洞封堵严密开关保护装置良好，动作正确继电器无发热，变色，无异常声响母线排 10 本体检查母线排伸缩接头有无松动，断片观察接头线夹有无发热变色，无氧化，夜间熄灯观察有无发红母线固定部位有无窜动等应力现象母线支柱瓷瓶清洁，无破损，裂纹，放电现象高压出线柜 11 柜体固定牢固，接地良好表面整洁、无异味观察窗玻璃完好整洁锁具良好带电传感器指示正确 12 开关及机构开关无任何异常声音、气味开关及分、合闸指示器正确，与实际状态一致开关机构及传动部分良好二次线良好，无发热及松动瓷瓶清洁，无破损，裂纹，放电现象开关引线线夹压接牢固，接触良好，无变色 13 刀闸触头接触良好，无热气流，无发热变色，无氧化检查瓷瓶清洁，无破损，裂纹，放电现象 14 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象电缆故障指示仪工作是否正常 15 电流互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电流表检查互感器回路运行正常 16 其它设备编号，一、二次标示齐全，清晰相序标注清楚电缆孔洞封堵严密开关保护装置良好，动作正确继电器无发热，变色，无异常声响 PT柜 17 电压互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象通过电压表检查互感器回路运行正常检查高低压保险有无熔断，接触是否良好 18 其它设备编号，一、二次标示齐全，清晰相序标注清楚瓷瓶清洁，无破损，裂纹，放电现象电缆孔洞封堵严密油变压器部分设备名称序号检查内容巡视标准结果时间油变压器 1. 本体及附件变压器运行正常，无异常声响油色、油位正常本体固定牢固，螺栓紧固表面整洁，无锈蚀、渗漏现象散热器无渗漏油枕外观良好，清洁，无渗油。呼吸器完好，硅胶正常套管、瓷瓶清洁、无裂纹，放电 2. 导引线线夹接触良好，无发热引线固定良好无悬挂物电缆固定良好，电缆头无流胶、放电现象 3 其它设备编号，标示齐全，清晰相序标注清晰瓷瓶清洁、无裂纹、放电现象接地部分完好，接地线无松断股负荷在允许范围内，表记指示正确变压器围栏完好，安装警示牌干式变压器 1 本体及附件变压器运行正常，无异常声响温度指示正常，并做记录，本体固定牢固，螺栓紧固散热器无运转正常，按控制温度启动套管、瓷瓶清洁、无裂纹，放电 2 导引线线夹接触良好，无发热引线固定良好无悬挂物电缆固定良好，电缆头无流胶、放电现象 3 其它设备编号，标示齐全，清晰相序标注清晰瓷瓶清洁、无裂纹、放电现象接地部分完好，接地线无松断股负荷在允许范围内，表记指示正确箱变高压部分设备名称序号检查内容巡视标准结果时间 ZB室 1 房屋及设施门窗关闭严密，玻璃完好房屋无渗，漏水室内照明完好通风装置完好，室内无异味防鼠挡板完好，鼠药充足防火措施齐全，符合要求高压电源柜 2 屏体固定牢固，接地良好表面整洁、无异味观察窗玻璃完好整洁锁具良好带电传感器指示正确 3 开关及机构开关及刀闸分、合闸指示器正确插头插入到位，无脱落开关机构及传动部分良好二次线良好，无发热及松动 4 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象 5 电流互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象 6 电压互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象 7 其它设备编号，一、二次标示齐全，清晰相序标注清楚, 灯具, 仪表信号指示正常瓷瓶清洁，无破损，裂纹，放电现象电缆孔洞封堵严密高压出线柜 8 屏体固定牢固，接地良好表面整洁、无异味观察窗玻璃完好整洁锁具良好带电传感器指示正确 9 开关及机构开关及刀闸分、合闸指示器正确接地刀闸，接地部分完好插头插入到位，无脱落开关机构及传动部分良好二次线良好，无发热及松动高压保险无熔断，接触良好 10 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象 11 其它设备编号，一、二次标示齐全，清晰相序标注清楚, 灯具, 仪表信号指示正常瓷瓶清洁，无破损，裂纹，放电现象电流互感器内部无异常声响电缆孔洞封堵严密柜内加热装置完好 PT柜 24. 电压互感器本体无裂纹、发热现象，无异常气味内部无异常声响，接头无发热、脱落现象 25. 其它设备编号，一、二次标示齐全，清晰相序标注清楚瓷瓶清洁，无破损，裂纹，放电现象电缆孔洞封堵严密干变压器部分设备名称序号检查内容巡视标准结果时间 ZB室 1 房屋及设施门窗关闭严密，玻璃完好房屋无渗，漏水室内照明完好通风装置完好，室内无异味防鼠挡板完好，鼠药充足防火措施齐全，符合要求干式变压器 2 本体及附件变压器运行正常，无异常声响温度指示正常，并做记录，本体固定牢固，螺栓紧固散热器无运转正常，按控制温度启动套管、瓷瓶清洁、无裂纹，放电 3 导引线线夹接触良好，无发热引线固定良好无悬挂物电缆固定良好，电缆头无流胶、放电现象 4 其它设备编号，标示齐全，清晰相序标注清晰瓷瓶清洁、无裂纹、放电现象接地部分完好，接地线无松断股负荷在允许范围内，表记指示正确低压部分设备名称序号检查内容巡视标准结果时间 ZB室 26. 房屋及设施门窗关闭严密，玻璃完好房屋无渗，漏水室内照明完好通风装置完好，室内无异味防鼠挡板完好，鼠药充足防火措施齐全，符合要求低压进线柜 27. 柜体固定牢固，接地良好表面整洁、无异味 28. 空气开关分、合闸指示器正确外观完好，灭弧罩无破损，无异味、发热。机构完好。二次线良好，无发热及松动 29. 刀闸刀闸分、合闸到位，位置正确刀闸触头良好，无发热现象刀闸灭弧罩无破损，完好，轴销齐全，传动连杆无弯曲变形，机构完好。 30. 其它设备编号，一、二次标示齐全，清晰保险完好，无熔断、卡座与保险接触良好无发热现象电流互感器内部无异常声响柜内二次线良好，无发热及松动电缆孔洞封堵严密电容器柜 31. 本体电容器外壳无膨胀，变形，渗油现象套管清洁，无破损，裂纹，放电现象 32. 导引线引线无断股，松脱现象线夹压接牢固，接触良好，无发热现象 33. 其它自动投入装置完好，手动自动切换正常功率因数表记监视正确，显示器完好二次仪表正常二次保险完好, 交流接触器正常, 交流空开完好, 无变色, 无发热低压出线柜 34. 柜体固定牢固，接地良好表面整洁、无异味 35. 空气开关分、合闸指示器正确外观完好，灭弧罩无破损，无异味、发热。机构完好。二次线良好，无发热及松动 36. 刀闸刀闸分、合闸到位，位置正确刀闸触头良好，无发热现象刀闸灭弧罩无破损，完好，轴销齐全，传动连杆无弯曲变形，机构完好。 37. 其它设备编号，标示齐全，清晰保险完好，无熔断、卡座与保险接触良好无发热现象电流互感器内部无异常声响柜内二次线良好，无发热及松动表记指示正确电缆孔洞封堵严密 380V母线 38. 母线及其引线本体完好，无异常声响接头牢固，接触良好，无发热现象零相母线接地良好
