门禁系统及照明控制系统技术规范书.docx

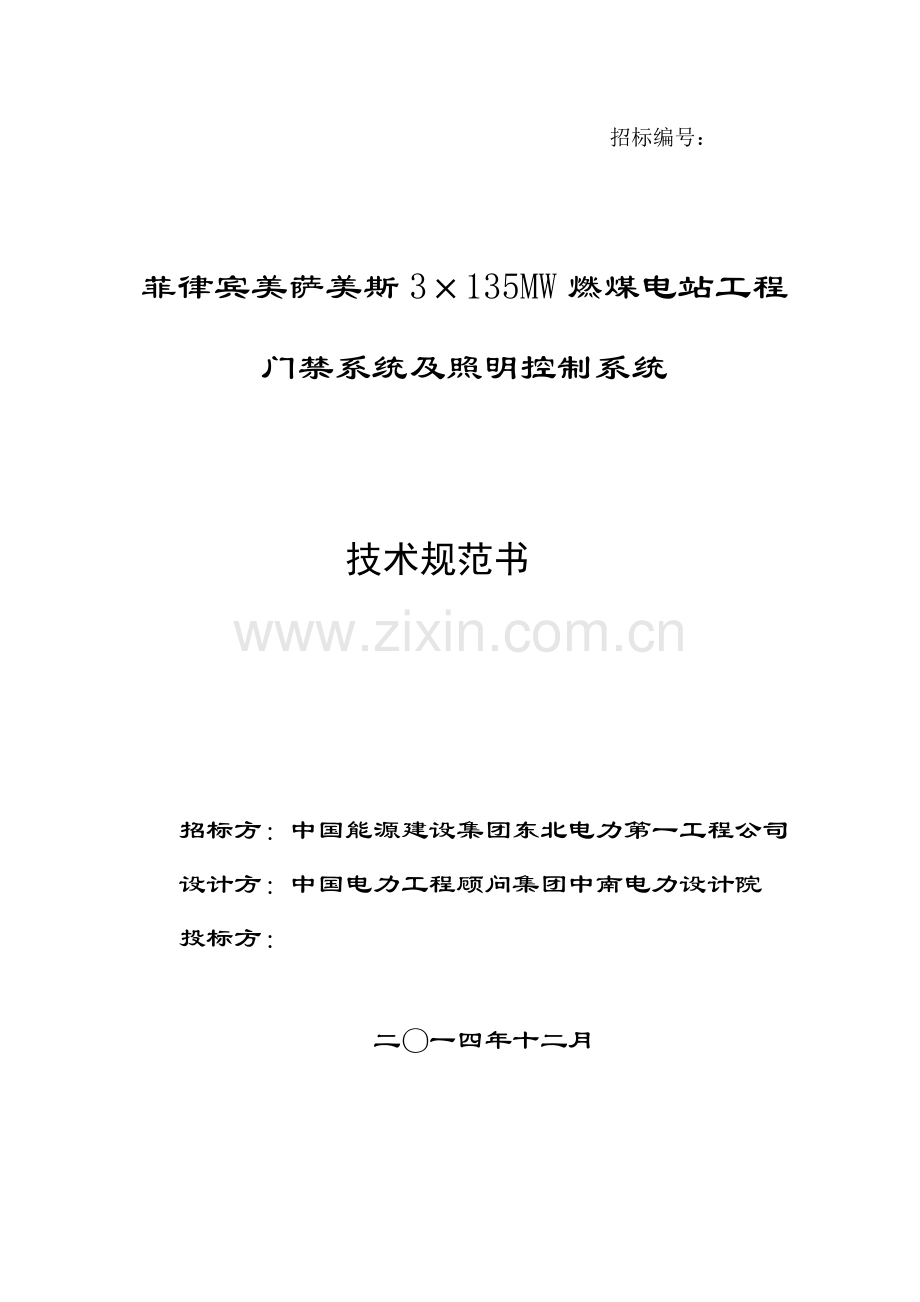

招标编号：

菲律宾美萨美斯3×135MW燃煤电站工程

门禁系统及照明控制系统

技术规范书

招标方：中国能源建设集团东北电力第一工程公司
设计方：中国电力工程顾问集团中南电力设计院
投标方：

二〇一四年十二月

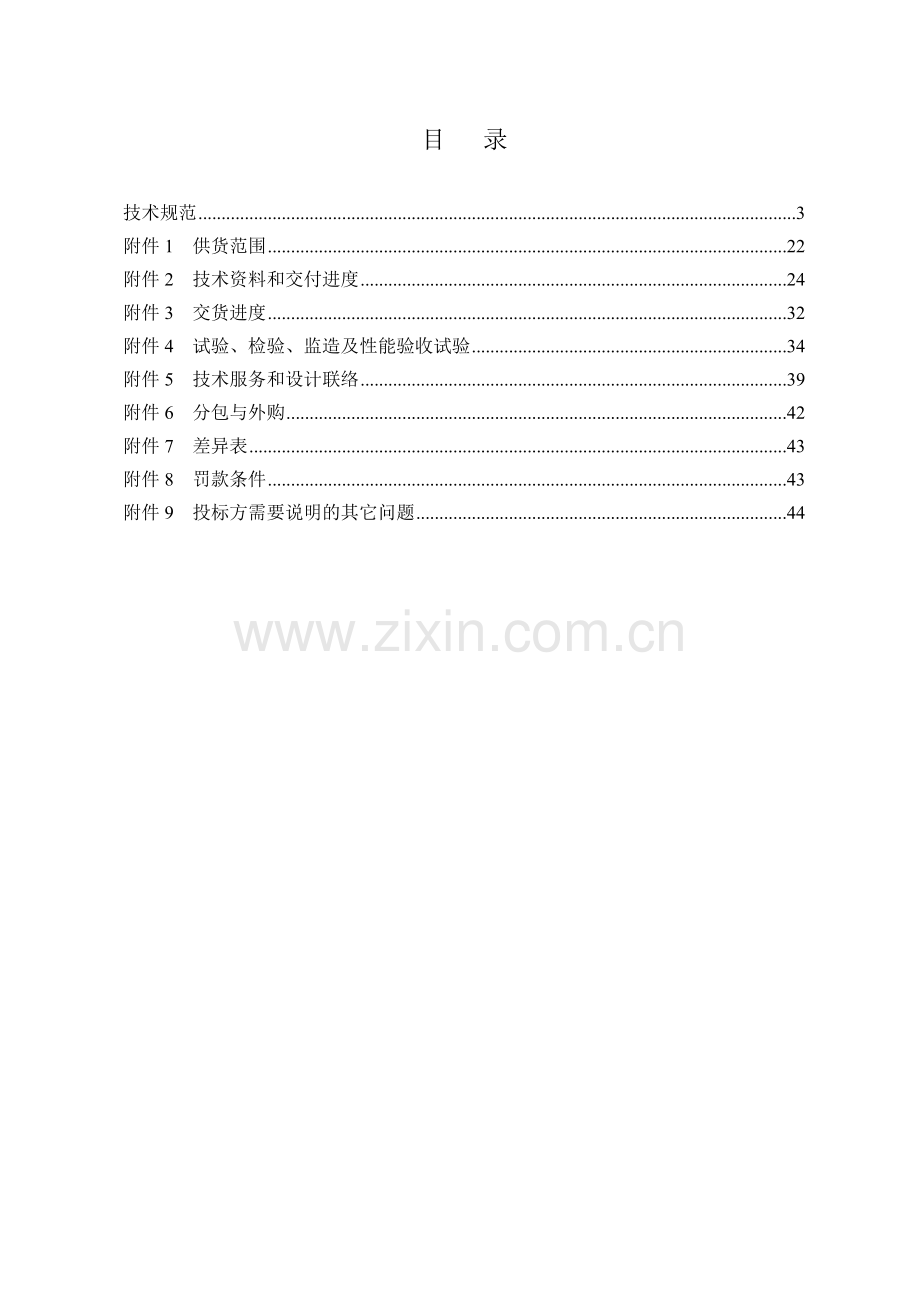

目 录

技术规范 3
附件1 供货范围 22
附件2 技术资料和交付进度 24
附件3 交货进度 32
附件4 试验、检验、监造及性能验收试验 34
附件5 技术服务和设计联络 39
附件6 分包与外购 42
附件7 差异表 43
附件8 罚款条件 43
附件9 投标方需要说明的其它问题 44

技术规范
1. 一般要求
1.1 本招标文件适用于菲律宾美萨美斯3x135MW燃煤电站工程的门禁系统设备以及照明控制系统，它包括对设备的功能设计、结构、性能、安装和试验的技术要求。
1.2 本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范和相关有效、最新IEC、IEEE标准的产品及其相应服务。
对菲律宾国家有关安全、环保等强制性标准，必须满足其要求。投标方如对本技术规范书有异议，应以书面形式明确提出，偏差（无论多少）都必须清楚地表示在投标文件中的“差异表”中。如果投标方没有以书面文件对本招标文件的条文提出异议，那么招标方将认为投标方提出的产品完全符合本招标文件的要求。
1.3 投标方应严格遵守本技术规范，如提出修改要求，须以书面提出并征得对方同意。投标方所提供的投标文件前后有不一致的地方，应以更有利于设备安装运行、工程质量为原则，由招标方确定。
1.4 投标方须执行本规范书所列标准。有矛盾时，按较高标准执行。投标方在设备设计和制造中所涉及的各项规程，规范和标准遵循现行最新版本的标准。
1.5 合同签订1个月内，按本规范书的要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给招标方，由招标方确认。
1.6 投标方已充分考虑设备采用的专利权属及其涉及到的全部费用，投标方保证招标方或业主不承担有关设备专利的一切法律上和经济上的责任。
1.7 投标方提供的设备应是成熟可靠、技术先进的产品，且制造厂已有相同容量机组合同制造、运行的成功经验。
1.8 投标方对供货范围内的成套系统设备（含辅助系统及设备、附件等）负有全责，即包括分包（或对外采购）的产品。分包（或对外采购）的主要产品制造商应征得招标方的认可。
1.9 对于进口设备应有原产地证明材料、原产地出关证明和海关报关单，如在使用过程中发现有虚假行为，必须免费进行更换，并承担相应的损失。
1.10 在签订合同之后，招标方保留对本技术规范提出补充要求和修改的权力，投标方应承诺予以配合。如提出修改，具体项目和条件由招投标双方商定。
1.11 本工程采用《电厂标示系统编码标准》即KKS系统。投标方于中标后提供的技术文件（包括资料、图纸）和设备铭牌上必须有电厂标识编码。投标方对所投设备的电厂标识代码的唯一性、规律性、准确性、完整性和可扩展性负全责。
1.12 本技术规范书为订货合同的附件，与合同正文具有同等效力。
2 工程概况
菲律宾美萨美斯3×135MW燃煤电站位于菲律宾棉兰老岛东美萨美斯省PHIVIDEC 工业区（3x135MW Coal-Fired Power Plant in Villanueva, Misamis Oriental, Mindanao, Philippines），新建3×420t/h自然循环单汽包、高温超高压、单炉膛、一次中间再热、平衡通风、固态排渣、全钢构架、全悬吊结构循环流化床锅炉（上海锅炉厂），配3×135MW超高压、一次中间再热、七级回热、双缸单排汽、海水直流循环、凝汽式汽轮发电机组（ALSTOM公司）。
3 设计和运行条件
3.1 气象条件
累年平均气温 28.1 ℃
累年极端最高气温 38.2℃（1979年8月16日）
累年极端最低气温 16.1℃（1969年1月29日）
累年最大一日降水量 227.3 mm
大气压力： 1.01325MPa
室外计算相对湿度： 81%
室外最大风速： 200 km/h
3.2 地震烈度及场地类别
本工程厂址距离卡加延德奥罗市东北部15 km，位于马卡哈拉海湾，并靠近塔戈洛安河入海口。地震加速度： 0.4g。

3.3 安装地点：户内。
4. 技术方案
4.1总的要求
Ø 根据MISAMIS工程“楼宇管理系统方案”的要求，本工程火灾报警系统、门禁系统、照明控制系统、CCTV以及暖通空调冷水机组须统一纳入楼宇管理系统(FMS)进行监视和管理。门禁系统及照明控制系统需预留相应的通信接口，并向楼宇管理系统提供必要的监视管理数据。相关的通讯配合工作，由投标方配合楼宇管理系统成套商完成。系统间具体的通信接口要求，待技术联络会确定。
Ø 门禁系统及照明控制系统应能接受招标方提供的AC480V 三相三线制电源。如有困难，则应为门禁系统及照明控制系统配置480/220V降压变压器（此降压变压器由投标方供货）。门禁系统所需其它电压等级的电源,如：AC380/220V,DC48V,DC24V,均由门禁系统自行提供。
4.1.1门禁系统主要由三个基本部分组成，即现场门禁设备（包括读卡器、现场接口单元、锁具、闭门器和出门按钮）、系统集中控制器、管理服务器及管理工作站等。
照明控制系统由LCD操作员站、可编程控制器(PLC,双机热备)、本地站、远程分站（如有）、电源柜等组成。
4.1.2设置门禁管理系统后，当员工要进入所管制的区域时，必须先在门旁的读卡器中刷卡，门才能被打开；每道门边的读卡器均通过现场控制接口单元和系统集中控制器受监控终端的控制；每一张卡根据系统设置，只能在规定时间内打开规定范围的门。采用这种门禁系统防止了钥匙管理的混乱现象，员工不可能随便复制，如有丢失或工作调动，只需在控制终端上撤销该卡的授权即可。由于门常处于闭锁状态，可以防止外来人员随便闯入，如有人强制破门或下班没有关门，门禁装置（带门磁开关）将发出报警信号，并在监控终端上显示报警的门号。
设置照明控制系统后，能在设置在主厂房集控室中的上位机中，实现对各照明配电380V/220V开关柜电源回路的控制和监视。同时，照明控制系统留有通信接口，将各照明配电回路的状态信号上传至FMS上位机，供FMS系统集中监视用。具体接口要求，待技术协议时确认。
4.1.3 本工程门禁系统全厂设置一台系统控制器，容量不小于128路，满足现场150个门禁点的控制要求。配置一台系统服务器和两台工作站。现场接口单元与控制器之间采用超五类屏蔽电缆连接，读卡器与现场接口单元采用屏蔽控制电缆连接。
本工程照明控制系统全厂设置一台操作员站，并根据需要控制的回路数配置相应的本地站、远程分站、电源柜等
4.1.4 门禁系统按区域至少设置3个电源柜（电源柜应设置双路电源切换装置），并配置UPS电源。
4.2技术要求
*请投标方简介公司概况、投标设备的技术来源、特点、优点、性能可靠性及技术改进措施。
4.3门禁系统设置地点（暂定）
区域Area
房间名称Room name
门数量
Quantity of doors
主厂房0米
Turbine house 0.0 meter
主厂房大门
Turbine hall main entrance,
3
主厂房0米
Turbine house 0.0 meter
1,2,3号480KV低压配电室
480V low voltage (LV) power distribution rooms of Unit 1, 2 and 3
6
主厂房5.5米
Turbine house 5.5 meters
1,2,3号机6.9kV配电室
6.9KV medium voltage (MV) power control rooms of Unit 1, 2 and 3.
6
1,2,3号直流及UPS室,蓄电池室
DC & UPS distribution rooms, battery storage rooms
6
主厂房9米
Turbine house 9 meters
电子设备间
Electronics / Relay rooms
6
集控室，工程师站
Central control room, DCS Engineering room
2
主厂房43.9米
Turbine house 43.9 meters
煤仓间电气配电间
Coal Bunker bay motor control center (MCC) rooms
1
输煤综合楼
Coal handling building
输煤综合楼主入口
Main entrance of coal handling building
1
输煤程控室及输煤电气设备室
Coal handling control room & electronic equipment room
2
输煤电气配电室
Coal handling power distribution room
1
除灰综合楼
Ash handling building
除灰控制室
Ash handling control room
1
除尘控制室
ESP control room
1
变频器室
Transducers (IDF Variable Frequency Drives) room
1
电除尘配电室
ESP power distribution room
1
MCC室
Ash handling motor control center (MCC) room
1
除灰综合综合楼主入口
Main entrance of ash handling building
1
空压机室入口
air compressor house
1
输煤转运站
Coal transferring tower
#1转运站MCC配电室
Coal transferring tower #1 motor control center (MCC) room
1
#2转运站MCC配电室
Coal transferring tower #2 motor control center (MCC) room
1
#3转运站MCC配电室
Coal transferring tower #3 motor control center (MCC room)
1
碎煤机室MCC配电室
Coal crusher house motor control center (MCC) room
1
尾部小室MCC配电室
Coal ending room motor control center (MCC)
1
水处理综合楼
Water treatment building
水处理车间入口门
Main entrance of water treatment building
1
水处理车间配电室
Water treatment power distribution room
2
水处理车间控制室
Water treatment control room
1
网络保护小室
Substation relay building
网络保护小室MCC室
Substation relay motor control center (MCC) room
1
网络保护小室蓄电池室
Substation battery room, DC and UPS room
1
网络保护小室继电器室
Substation relay / BCU or MBSC control room
1
网络保护小室通信机房
Substation relay communication room
1
网络保护小室主入口
Main entrance of substation relay building
1
其他辅助车间
Other auxiliary plants
油泵房热工控制室
Oil pump house control room
1
油泵房电气配电室
Oil pump house power distribution room
1
油泵房主入口
Main entrance of oil pump house
1
循环水泵房热工控制室
C.W. pump house control room
1
循环水泵房入口
Main entrance of C.W. pump house
1
综合水泵房热工控制室
Comprehensive water pump house control room
1
综合水泵房入口
Main entrance of comprehensive water pump house
1
其他
others
烟囱主入口
smoke stack main door
1
厂区大门
Plant main gate
1
行政办公楼入口门
Main entrance of administration building
1
材料库、检修间入口
Main entrance of work shop & warehouse
1
食堂
Main entrance of canteen
1
锅炉电梯
boiler elevator
3
备用
spare

21
合计
total

90

照明控制系统控制点
区域
areas
房间名称
Room name
回路数量
Quantity
主厂房0米
Turbine house 0 meter
1,2，3号480KV低压配电室照明箱
480V low voltage (LV) power distribution rooms of Unit 1, 2 and 3
3
主厂房5.5米
Turbine house 5.5 meter
1,2,3号机6.9kV配电室
6.9KV medium voltage (MV) power control rooms of Unit 1, 2 and 3.
6
1,2,3号直流及UPS室
DC & UPS distribute rooms, battery storage rooms
3
主厂房9米
Turbine house 9.0 meter
电子设备间
Electronics / Relay rooms
3
备用
spare

5
合计
total

20

注1：上述各门均暂按双开门考虑，最终以现场实际情况为准。
注2：主厂房外的门禁点采用光缆连接。
注3：每个照明控制回路按两个DO，四个DI点考虑。
4.4门禁系统功能要求
4.4.1消防联动及防掉电功能要求：火灾报警情况下，具备手动和自动断电解锁功能，确保消防报警时，人员的安全；系统的各控制模块以及电锁都连接自带的充电电池，当供电系统发生故障时，将由充电电池提供电源，并能确保系统断电后4小时内正常开门。
4.4.2 通信及线路要求
1）管理层采用TCP/IP协议以太局域网/广域网，与控制层的通信也采用TCP/IP协议。
2）控制层及执行层线路要求具有容错和监测能力，当某一点遭到破坏或其它原因发生短路或断路时，立即向中心报告线路故障，并确保在线路抢修的同时，不影响系统的正常运行和通讯。
3）所有的输入点（门磁、出门按钮、报警按钮、报警探头等）的线路必须具备监测能力，能够及时发现线路的短路或断路等故障或破坏；要求所有设备没有对人体有害的辐射、微波、电磁波等。
4.4.3 门禁管理功能
1）系统授权管理可进行分时段、分级别、分区域管理。能够对人员进行时区限制管理，每个时间区可以单独灵活设置，每个人员可以同时选择多个时间区；系统具备硬进入、软进入、自由推出、不停留通过、陪同出入功能；系统控制器至少可管理8000人，至少存储20000笔数据记录；系统具有反折返功能；系统监视界面上可显示出当前开启的门号、通行人员的卡号及姓名、读卡时间和通行是否成功等信息。
2）系统可存储系统参数、个人资料、以及出入门数据等信息，并可通过打印机进行打印。
3）具备出现异常情况时的自适应能力：当与管理终端的通讯中断时，现场门的正常开启不受影响；可以制作多种卡类型：工作证、出入证、贵宾卡、临时卡等可选；可通过管理主机取消授权；失效卡、过期卡可回收，重新授权后能够继续使用；可提供操作步骤进行日志记录；事件记录应包括如下内容：允许通行、拒绝通行、报警、强行开门、常开、故障、网络连接、网络断开、远程控制及读卡器型号变更等；系统具有特殊记忆体保护装置，门禁编码及系统数据不会因断电而消失。
Ø 高安全模式：在不改变人员出入某处的准入级别的情况下，需要临时提高门禁的准入级别（如会议室，在进行重要会议时，只有规定的高级人员才可刷卡开门）；高安全模式还可以有操作员发送命令来切换，或通过特定的事件来触发。
Ø 开门特权功能：门禁点在正常状况下，如果门敞开时间过长，将会通过读卡器上的蜂鸣器发出报警；而在上班时间经常希望将门敞开并且不发出烦恼的声音。
Ø 第一人延时功能：各通道门锁可以按照设定的时间表自动启闭；系统应具有第一人延时功能，即到达开门的时间门仍不开，直到第一个合法的刷卡。
Ø 双人/陪同模式：在双人模式下，需要使用两张有效门禁卡开门；在陪同模式下，陪同卡必须要有主管卡的陪同才可开门。
Ø 互锁：在规定的一组门里同一时间只能开一个门；要求在与管理层服务器脱机的状态下，能在控制层实现本网络内门禁点的互锁控制。
Ø 路径控制：系统要求具有完善的防回传功能。
n 时间防回传：在规定的时间内不可重复刷卡；
n 进出防回传：同一个门，只有进门刷卡后方可刷卡出门；同样，只有出门刷卡后方可刷卡进门；
n 本地防回传：能在控制层网络内的所有门禁点实现防回传路径控制；
n 广域防回传：在与管理层服务器连接的状态下，实现所有门禁点实现防回传；
n 软防回传：违反防回传规则时，在中心产生报警，但持卡人仍可以按准入传路径控制；权限出入；
n 硬防回传：违反防回传规则时，在中心产生报警，同时阻止持卡人出入。
Ø 计时器：设定开锁时间、开锁延时、门敞开警告、门敞开报警、锁定等时间。
Ø 自动重锁：刷卡通过后，只要门闭合，即上锁。
Ø 未开门报告：如果刷卡后不开门，将产生报警。
Ø 中心（PC）决策：刷卡通过后，由中心操作员确认后发送指令开门。
Ø 门磁旁路：按出门按钮后，在开锁时间内旁路门锁。
Ø 自动工作时间表：包括自动开锁时间表、停用出门按钮时间表、停用门敞开警告时间表等。
Ø 卡格式与长度：可支持多种韦根格式，长度不低于32位。
Ø 用户码：支持多个用户码，用户码与卡号一起存于卡上，用于将卡进行物理分类。
Ø 计数功能：设定可刷卡的次数，每次刷卡减一，计数到零时卡将失效。
Ø 进出模式：同一扇门进出都要求刷卡。
Ø 卡与密码：在不同的时间段实现只刷卡、只密码、卡与密码同时使用等组合。
Ø 卡启、停时间定义：定义卡的启用、失效时间，以及休假时间（在休假期间卡停用）。
Ø 门禁级别定义及分配：以一周及假期的不同时段为时间表，应用于相应的门禁点形成门禁级别；系统应在持卡人定义上可分配相应的门禁级别。
Ø 持卡人特权定义：可以定义其开锁特权、高安全特权、防回传特权、隐藏特权等。
Ø 持卡人信息定义：可定义相关的持卡人信息；系统应具有允许用户自己建立持卡人信息域的功能。
4.4.4 智能网络功能
系统以TCP/IP协议为基础，每个设备可通过网络接入系统中，通过网络任意一台客户端均可对数据库数据进行浏览和查询；与ODBC兼容，硬件设备可接入以太网运行；每个区域网的连接也是自由的，在每个服务器间可以通过远程拨号、Internet、专用网与远端的系统交换数据；利用数据库特有的分布式技术和双机备份技术，保证网络数据的安全；系统对所支持工作站的数量没有限制；系统软件按照模块化形式设计，以利于程序的扩展和修改。
4.4.5 实时远程监控功能
1）根据不同的权限控制和监视远程设备，操作员可以实时查看远程设备的事件记录。
2）每个事件都可以在服务器上设置成可通过网络发送到任一台工作站上，即便不在现场，只要拥有授权，接入网络便可浏览数据。
4.4.6 双回路控制功能
系统使用双回路连接，成为主备份方式，配合从备份，一旦发生主线路受损，从备份将立即自动启动，取代主备份的所有工作，保证数据的传输和储存不受影响。
4.4.7 电子地图功能
系统软件自带电子地图功能，具有地图编辑功能，可以编辑各自的区域监控平面图，按照自己的要求设定监控的门禁和防区。当发生报警事件时，平面图会直观的显示报警区域，可以用电子地图与表格方式双重显示门禁点的信息；表格方式实时记录每次开门的时间、日期、进出人员的卡号、姓名、隶属部门、职务等相关资料，并可有选择地查看人员的分布情况。
4.4.8 多时间区段功能
系统最少可定义128个时间区，每个时间区还能定义一周的进出允许权限和假日类型；能够根据各个使用者各自需求定义各种假日时间，当把假日安排给每个用户时，系统会自动进行假日允许判断处理；假日类型设定后，系统可以自由转换，执行假日期间人员出入的权限。
4.4.9 多级别管理权限
每个用户都可以设置各自对每个门禁的权限、通过的时区和门禁级别、假日限制等。在待定时间内，每个用户都可以有不同的权限，便于特定要求的用户需要；系统对设置访问级别的数量不限；采用三级管理权限机制：初级权限只能浏览实时监控系统，当报警发生时采取相应的措施；中级权限除处理一般用户功能外，还可以对系统进行人员权限、门禁设置、视频监视等功能；高级权限除了以上功能都具备以外，还能对整个系统的前两级密码进行修改和系统硬件参数的设置。
4.4.10 多种开门方式自由切换
系统应能灵活设置开门方式：可设置陪同出入；可设置1-3张合法授权卡同时读卡，才允许开门；具有高度安全保密性。
4.4.11报警状态监控功能
1）具有开门超时报警、非法侵入报警、防胁迫报警功能。设备具备防破坏触电，当出现强行开门、门长时间不关、通信中断、设备被拆、设备故障、用已失效或失窃的卡开门等异常情况时，管理主机应能发出报警信号，电子地图显示案发地点，同时记录在案。
2）系统允许用户自行设置任意报警信号在任意计算机上显示和处理，当同一工作站同时有多路报警信号需处理时，则按报警优先级别进行处理，并以色彩、图形和文字说明方式显示报警的日期、时间、地址、类型等。软件允许管理者将报警分为480个报警优先级别，并备用录音文件（.WAV）送往指定设备上播放。操作员可将所有报警事件处理结果记入日志。
3）系统配置声光显示，当出现报警情况时，声光报警器报警灯不停闪烁，同时发出高音警号，并可将报警信号直接通过电话直接拨号报警。
4）系统需能与工业电视视频监控系统联动，能通过每台工作站远程的视频系统进行各种控制操作，启动定时录像，报警画面自动切换。
4.4.12 查询功能
当读卡器上有人读卡时，控制中心的管理计算机上显示持卡人的各项信息（姓名、性别、年龄、照片、进出区域时间、进出次数），以供管理人员核对是否本人持卡；查询方式多种多样，可以按部门、进入时间、门的位置、人员编号灯等各种条件查询；查询方法直观易操作，根据需要可以多条件组合，全方面查找。
4.4.13 系统容量要求
投标方选用的产品系统容量要求应至少满足以下要求：
1）门禁点：本工程要求门禁系统具备支持500个以上门禁点的能力，以方便今后系统的扩容需求；
2）持卡人容量：要求每个门禁点可以管理1,000张卡的出入；
3）事件记录：在控制器与电脑离线的情况下，要求控制器至少能够保存5，000条最新记录；
4）工作站、操作员的容量：为使门卫、控制中心以及相关部门能够及时对系统进行监控管理，要求系统允许至少5台工作站同时运行；
5）系统应采用模块化设计，且具有良好的扩展性，门禁数量可随着系统扩容，系统扩容时，只在总线末端扩展即可；
6）系统控制器应为分布式数据库，相关的管理、控制信息都存储在相关的控制器的记忆体内，此运行完全不受通信回路和电脑的影响而独立进行，使系统具有高可靠性。当局部损坏时，不会影响整个系统的运行。
4.5 照明控制系统功能要求
照明控制系统采用PLC，并配置上位机（操作员站）。该系统能通过设置在集控制室的上位机（操作员站）实现照明回路接触器的控制和监视，并通过通信接口，将照明回路的状态上传至FMS系统，供FMS系统集中监视。
为便于现场采购和备品备件，照明控制系统采用的PLC硬件，应与厂内输煤控制系统一致。PLC品牌采用AB。
4.6操作性要求：
4.6.1 维护员：维护人员可以从操作台直接了解所有设备（控制器、门禁点、输入点、输出点）的状态；对控制器的所有输入、输出、通讯、电源、保险管的状态都配置LED显示，维护时不需要检测工具就能一目了然所有设备的状态。
4.6.2 持卡人：刷卡时可以通过LED指示灯和声音提示，指示门禁的各种状态；可以不通过中心操作人员，只在读卡器上连续读卡，就能够把门设定成常开，或提高限制级别；还可以通过电子邮件或手机短信实时了解出入本人办公室的情况等。
4.6.3 系统要求读卡器能够给持卡人提供以下国际统一的灯光和声音提示：
a）开锁：绿色LED常亮，表示开锁状态；
b）闭锁：红色LED常亮，表示闭锁状态；
c）门禁通过：蜂鸣器发出一声长鸣，绿色LED亮；
d）门禁拒绝：蜂鸣器发出两声短鸣，红色LED闪烁两次；
e）开门超时警告：蜂鸣器缓慢鸣叫；
f）开门超时报警：蜂鸣器快速鸣叫；
g）双人（陪同）模式：在陪同模式下，当刷第一张卡后，读卡器蜂鸣器快速鸣叫，必须在10秒内刷第二张卡方能门禁通过，在双人模式下，读卡器红色LED缓慢闪烁；
h）高安全模式：高安全模式下红色LED快速闪烁；
i）非法强行侵入：蜂鸣器持续鸣叫；
j）非法尝试报警：连续门禁拒绝的次数超过设定的数量时产生的报警，并可设定读卡器停止工作的时间，蜂鸣器快速鸣叫；
k）键盘/读卡器组合：读卡完毕后，蜂鸣器每秒发出一声鸣叫，并等待键盘输入。
4.6.4 动态电子地图功能
动态电子地图将所有需要监视的门禁点、报警点、各个控制点的状态以不同的图标和颜色显示在一级或多级电子地图上，并可以在地图上通过鼠标进行开门、关门、设防、撤防、开灯、开车库等实时控制；在发生报警时，会自动弹出相应的电子地图，并可提示报警点的相应位置。
4.6.5 查询跟踪与互锁
1）查询功能：通过自定义输入读卡器，使用情况、部门、区域、卡号或姓名等资料可查找某人、某个时间段或某些人在什么区域，或者某个/某些区域有哪些人，并且将异常时间信息记录在门禁服务器的数据库中，管理人员可及时准确地查找到相关人员，及时处理各种情况，可从历史记录中检查并定期打印自动分类报表。
2）跟踪功能：实现对待定卡的追踪，被追踪的卡到达任何区域，都会自动以报警方式自动向中心报告。
3）互锁功能及Anti-Passback防潜回功能：可设置多门的互锁。
4.6.6 卡证制作功能
1）为高效完成证卡的制作和应用，要求系统能够高度集成证卡制作系统，制作多种证件模板，如工作证、主管卡、贵宾卡、临时卡、访客卡等。
2）证件模块的设计可以进行样式（横卡或竖卡）、底纹、图片、图形、文字、颜色、签字、指纹、条码等设计，要求文本、数字或图像可以是静态的，也可以是动态的（与数据库的字段关联）。
3）在持卡人定义中可以选择持卡人的证卡模板样式，自动将持卡人的相关信息调入证卡模板内，可以进行现场图像捕捉或调用已有的图像文件作为照片，可以对证卡进行单面或双面打印。
4.6.7 数据备份/恢复
要求可以对系统数据进行人工或定时备份，可将数据备份到备用服务器上，或自动刻录到CDRW光盘上；要求系统提供数据恢复工具，可以迅速恢复被备份的数据。
4.6.8 自定义报告功能
要求系统对所有输入事件、报警事件、故障事件及其它事件等都保持完整的记录；系统除了需要提供预先定义的报告类型外，还可以根据用户的要求从历史记录中选取特定的事情来生成报告；报告可根据日期、时间、门组、事件类型、单独或持卡人组等多种条件分类查询，并生成报表；报告的输出形式可以是屏幕显示、打印机打印，或生成一个文件以备日后使用或为其它管理工作提供数据。
4.6.9 区域与组别管理
要求系统能对现场进行区域分区，便于进行区域统计和路径控制；系统同时对门禁点、输入输出点（报警点）、时间表、持卡人等进行分组集合，能够很方便地通过中心或现场进行设防撤防、开灯关灯等安全管理和控制。
4.6.10 操作员权限及特征定义
操作员必须凭密码登录系统，每个操作员都具有不同的登录密码；系统可以定义每个操作员可看到的设备、卡、消息以及可操作的功能模块和命令。
4.6.11 时钟同步
要求系统服务器、工作站、控制器每天能够自动进行时钟同步；系统应提供控制器查询及设置时钟的工具。
4.6.12 实用工具
要求系统提供以下工具或手段：
1）查询控制器的状态：包括固件版本、内存容量、历史记录当前可用容量、电源备用电池状态、保险管状态、通信通道状态、消防接口状态等；
2）读卡检测工具：读出每次刷卡的二进制数据，用于检测读卡的物理信息；
3）控制器时钟查询及设置工具；
4）固件升级工具。
4.7 报警功能要求
4.7.1 报警范围
要求系统能够采集以下报警事件：
1）网络：各网络在线离线、线路短路断路；
2）控制器：各控制器在线离线、控制器故障、控制器防撬；
3）门禁：门禁接受拒绝、门未开、门敞开、强行侵入、出门按钮开门；
4）读卡器：读卡器防撬；
5）输入点：输入点（如报警探头、按钮、消防等）的布防撤防、异常正常、线路短路断路；
6）输出点：输出点（如灯光、门锁）的开、关。
4.7.2 报警响应：
对于每个报警，可以按照以下方式预先编辑报警的相应方式：
1）可以定义需要对报警进行监视的时间表；
2）发出报警声音提示，不同的报警类型可以用不同的语音提示，以示报警类型不同；
3）自动弹出电子地图，并在报警点加上用色闪烁方框提示；
4）自动弹出报警窗口，如果发生多个报警，报警可按优先级、时间、内容等进行排列；
5）可以按照时间表将预先编辑报警提示显示于报警窗口；如果在时间表外发生报警，可以显示另外一个报警提示；
6）在定义的时间表内发生报警时，要求操作员必须输入报警处理行动记录；
7）所有报警及操作都要求记录在日志上。
4.7.3 报警处理：值班人员接警
在发生报警时，操作人员可以在报警窗口接警处理，也可以在电子地图上直接进行；系统应能够提供以下快捷而有效的报警处理手段：
1）接警：对于发生的报警，操作员可以单个受理，也可以批量受理；受理的报警不再发出报警声音；
2）处理：操作员按照报警指示的指导进行报警处理，并记录实际采取的处理行动；
3）消警：对于已受理的报警，操作员可以将报警单个消除，也可以批量消除；对于规定需要记录行动的报警，只有在操作员输入行动记录后方可消除；
4）还原：对于不属于魔操作员处理或暂时不处理的报警，在受理后仍可以还原。
4.8 系统的兼容性
系统软件应采用多用户环境多功能集成软件，支持TCP/IP协议；FALCON软件采用典型的Client-Server模式，支持ODBC技术，备有外部数据交换接口，能方便地与中央信息系统CDI接口相连。系统软件实时监控报警事件和故障处理；系统支持网络上多用户、多工作站使用，用户单位可根据不同的管理需要，设立多个PC工作站（多个子系统管理中心），也可以将所有子系统集成在一个PC工作站上完成所有的功能设定，进行信息的处理及管理。
4.9 系统的安全性
4.9.1 系统所有控制模块均内置控制芯片CPU，在系统出现故障时，各模块可独立的进行工作，互不干扰，自行处理、存贮信息。
4.9.2 在网络电缆某处有断损时，整个系统可继续工作，并发出报警信息，提示应进行检修；系统控制器具有网络通讯中断、掉电及误操作的保护功能。
4.9.3 所有控制模块以软地址码代替DIP开关（硬地址码），确定控制器的唯一性。
4.9.4 系统自动将卡的位置码与卡号结合在一起双重检测，提供系统对同意卡号不同位置码号的卡的识别，增加系统的保安系数。
4.10硬件设备的要求
4.10.1 系统服务器的配置要求如下：
Ø 类别：工业级工作站，标准机架型机箱
Ø 品牌及型号：DELL
Ø CPU：Core 2 Duo E7400 2.8G以上
Ø 内存：2GB
Ø 硬盘：320GB，SATA接口，8MB缓存，7200rpm。
Ø 光驱：DVD刻录机
Ø 插槽：6PCI（或PCI-X），3DIMM。
Ø 显卡：512MB显存，128位以上名牌显卡
Ø 显示器：22英寸DELL工业级LCD，分辨率1640×1280。
Ø 网卡：2×10/100/1000M自适应以太网卡，以太网负荷率＜20%。
Ø 接口：USB2.0，串口，并口，显示器接口等。
Ø 软件：操作系统为WINDOWS XP Professional。
Ø 组态软件：门禁系统厂家成套提供。
Ø 抗干扰能力满足IEEE472标准
Ø 其它：工业级键盘、鼠标及其共享器等
要求组1面屏布置。
4.10.2 工作站的配置要求如下：
Ø 品牌及型号：DELL OPTIPLEX 960 (MT机箱)
Ø CPU：Core 2 Duo E7400 2.8G以上
Ø 内存：2GB
Ø 硬盘：320GB，SATA接口，8MB缓存，7200rpm。
Ø 光驱：DVD刻录机
Ø 插槽：6PCI（或PCI-X），3DIMM。
Ø 显卡：512MB显存，128位以上名牌显卡
Ø 显示器：22英寸DELL工业级LCD，分辨率1640×1280。
Ø 网卡：2×10/100/1000M自适应以太网卡，以太网负荷率＜20%。
Ø 接口：USB2.0，串口，并口，显示器接口等。
Ø 软件：操作系统为WINDOWS XP Professional。
Ø 组态软件：门禁系统厂家成套提供。
Ø 抗干扰能力满足IEEE472标准
Ø 其它：工业级键盘、鼠标及其共享器等
4.10.3 读卡器：读卡响应时间应小于0.2秒，工作温度范围为-30℃～65℃，相对湿度范围为10%~95%RH，感应距离：5-15CM。
4.10.4 门禁控制器：
1）能实现报警系统、门禁系统、电视监控系统、考勤系统和消
