安全设施台账模版.docx

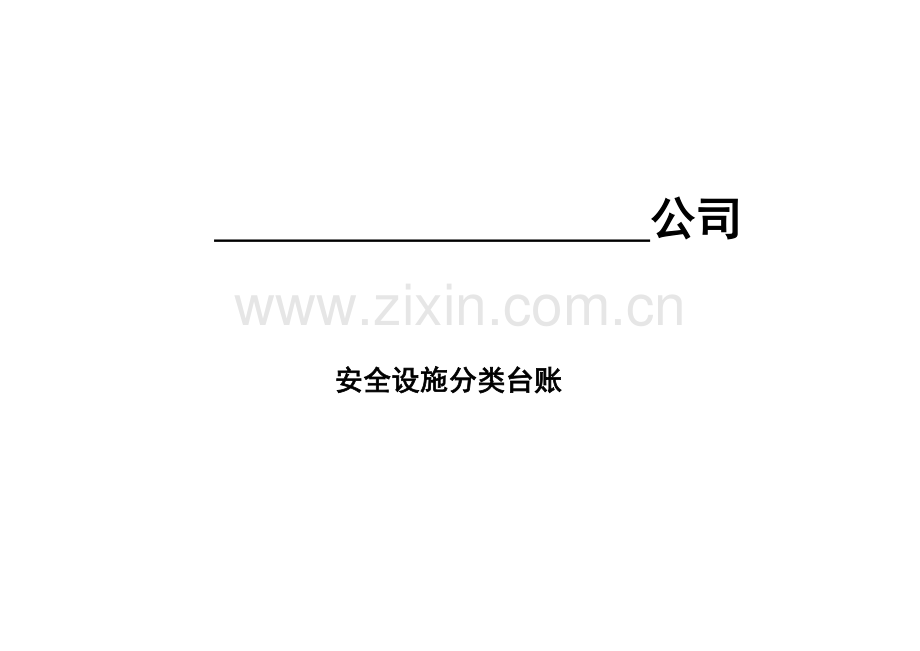

公司

安全设施分类台账

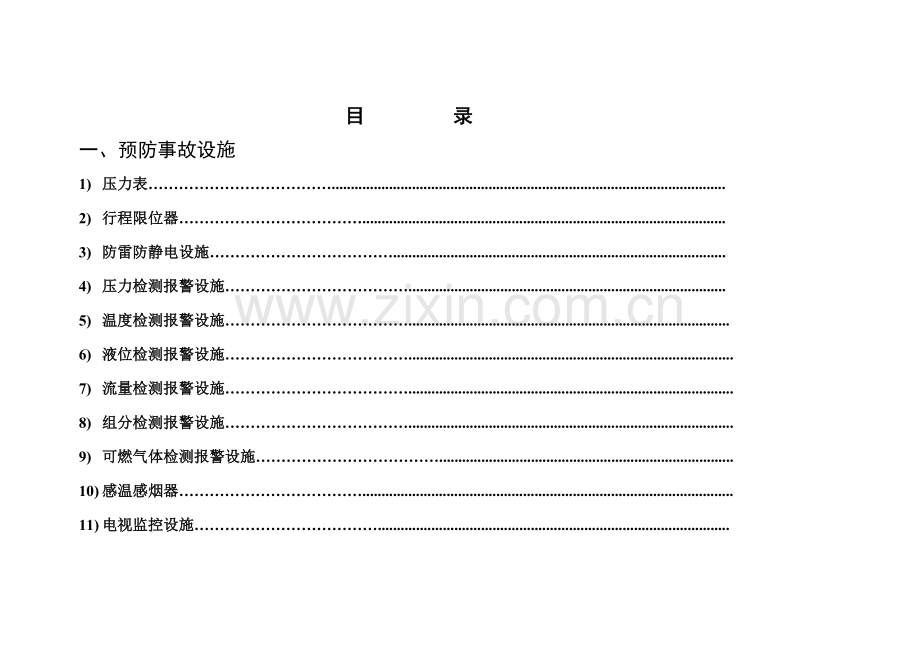

目 录
一、预防事故设施
1) 压力表……………………………….......................................................................................................
2) 行程限位器………………………………...............................................................................................
3) 防雷防静电设施……………………………….......................................................................................
4) 压力检测报警设施………………………………...................................................................................
5) 温度检测报警设施………………………………....................................................................................
6) 液位检测报警设施……………………………….....................................................................................
7) 流量检测报警设施……………………………….....................................................................................
8) 组分检测报警设施……………………………….....................................................................................
9) 可燃气体检测报警设施……………………………….............................................................................
10) 感温感烟器……………………………….................................................................................................
11) 电视监控设施………………………………............................................................................................
二、控制事故设施台帐……………………………………………………………………………………
1) 避雷针设施清单………………………………........................................................................................
2) 防雷防静电设施………………………………........................................................................................
3) 电机过载保护设施清单……………………………………………
4) 过载保护设施一览表…………………………………………………………………………………
5) 行程限位器设施清单…………………………………………………………………………………
6) 负荷限位器………………………………………………………………………………………
7) 限速………………………………………………………………………………………
8）安全阀………………………………………………………………………………………
9）呼吸阀………………………………………………………………………………………
10）放空管………………………………………………………………………………………
11)防爆片………………………………………………………………………………………
12)止逆阀………………………………………………………………………………………
13)紧急处理设施………………………………………………………………………………………
三、减少与消除事故影响设施…………………………………………………………………………
1) 阻火器....................................................................................................................................................
2) 室外地上消火栓.....................................................................................................................................
3) 室外地下消火栓.....................................................................................................................................
4) 消防水炮...................................................................................................................................................
5) 室内消防栓.................................................................................................................................................
6) 灭火器.........................................................................................................................................................
7) 洗眼器..............................................................................................................................................................
8) 应急照明..........................................................................................................................................................
9) 应急救援设施和劳动防护用品和装备............................................................................................................

一、预防事故设施
1）压力表
序号
位号
位置
介质
量程
设计值
车间/
工段
校验周期
校验时间
负责人
备注
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

2）行程限位器
序 号
位 号
位置
名 称
是否完好
检查周期
校验时间
负责人
备注
1
L1201
压缩厂房
压缩机天车行程限位器
是

3）防雷防静电设施
序号
设备名称
设备位置
检测类别
温度(℃)
引下线
接地电阻值(Ω)
检测周期2次/年
检测时间
负责人
数量
规格(mm)
设计允许值
1
电池柜
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω

2

3

4

5

6

7

8

9

10

11

12

13

14

15

4）压力检测报警设施
序号
位号
用途
单位
设计值
车间/
工段
是否完好投用
校验周期
校验时间
负责人
备注
1
PICA1202
进汽轮机中压蒸汽压力
MPa
3.5-3.9
焦炉气压缩工段

2

3

4

5

6

7

8

9

10

11

12

13

14

15

5）温度检测报警设施
序号
位号
用途
单位
设计值
车间/
工段
是否完好投用
校验周期
校验时间
负责人
备注
1
TIA-7102
空气出空冷塔温度
℃
<21
空分车间

2
TIA-7502A,B
膨胀机出口温度
℃
>-175
空分车间

3

4

5

6）液位检测报警设施
序号
位号
用途
单位
设计值
车间/
工段
校验周期
校验时间
负责人
是否完好投用
备注
1
LI12151
汽轮机冷凝热井液位
％
50
焦炉气压缩工段

2

3

4

5

6

7）流量检测报警设施
序号
位号
用途
单位
设计值
车间/
工段
是否完好投用
校验周期
校验时间
负责人
备注
1
FIA－1101
下塔装置进水流量
m3/h
200
预处理工段

2
FICA－1102
柴油流量
m3/h
0.037
预处理工段

3
FICA－1103
脱盐水流量
m3/h
1
预处理工段

4
FICA-2001A
进转化炉氧气流量
Nm3/h
15305
转化工段

8）组分检测报警设施
序号
所在工段
位号
用途
检测气体
测量范围
工程
单位
输入信号
校验周期
校验时间
负责人
备注
1
焦炉气预处理
AT-1101
电捕焦油器入口焦炉气中氧含量分析
O2
0-2%
V%
4-20mADC

2
转化
AT-2001
转化气中O2含量分析报警联锁
O2
0-600
ppm
4-20mADC

3
转化
AT-2002
转化气中CH4含量分析报警
CH4
0-8000
ppm
4-20mADC

4
合成
AT-4001
甲醇分离器出口循环气成分分析
CO
0-20
V%
4-20mADC

9）可燃气体检测报警设施
序号
所在工段
位号
用途
测量范围
单位
报警及联锁值
校验周期
校验时间
负责人
备注
HH
H
1
焦炉气预处理
GT-1101
H2含量检测报警
0-100%
LEL
50
25

2
焦炉气预处理
GT-1102
H2含量检测报警
0-100%
LEL
50
25

3
焦炉气预处理
GT-1103
H2含量检测报警
0-100%
LEL
50
25

4
焦炉气预处理
GT-1104
H2含量检测报警
0-100%
LEL
50
25

5
焦炉气预处理
GT-1105
CO含量检测报警
0-200
ppm
100
50

6
焦炉气预处理
GT-1106
CO含量检测报警
0-200
ppm
100
50

7
焦炉气预处理
GT-1107
CO含量检测报警
0-200
ppm
100
50

10）感温感烟器
序号
位号（位置）
用途
车间/工段
检测周期
检测时间
负责人
备注

11）电视监控设施
序号
用途（位置）
车间/工段
负责人
备注

二、控制事故安全设施
1）避雷针设施清单
序 号
位 号
名 称
备注
1
N-1101A
气柜A顶部避雷针
预处理工段
2
N-1101B
气柜B顶部避雷针
预处理工段
3

压缩厂房顶部
压缩工段
4

合成框架顶部
合成工段
5

精馏框架顶部
精馏工段
2）防雷防静电设施
序号
设备名称
设备工号
检测类别
温度(℃)
引下线
接地电阻值(Ω)
数量
规格(mm)
设计允许值
1
电池柜
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
2
UPS
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
3
H959控制柜1#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
4
H959控制柜2#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
5
H959控制柜3#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
6
H959控制柜4#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
7
H959控制柜5#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
8
H958控制柜1#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
9
H958控制柜2#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
10
H958控制柜3#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
11
DCS电源柜
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
12
DCS电源柜
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
13
DCS系统柜1#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
14
DCS系统柜2#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
15
DCS系统柜3#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
16
DCS系统柜4#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
17
DCS系统柜5#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
18
DCS系统柜6#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
19
DCS系统柜7#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
20
DCS系统柜8#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
21
DCS系统柜9#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
22
DCS系统柜10#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω
23
DCS系统柜11#
中控楼
保护接地
13~25
/
暗敷圆钢
≤1Ω

3） 电机过载保护设施清单
序号
位 号
名 称
车间/工段
备注
1
P-1101A/B
下塔循环泵电机过载保护
预处理工段
参数详见附表
2
P-1102A/B
上塔循环泵电机过载保护
预处理工段

3
P-1104
冲洗水泵I电机过载保护
预处理工段

4
P-1107
柴油泵卸车泵电机过载保护
预处理工段

5
P-2002A/B
废锅冷却水循环水泵电机过载保护
转化工段

6
C-2001
空气鼓风机电机过载保护
转化工段

7
P-3001A/B
NHD贫液泵电机过载保护
脱硫工段

8
P-3002A/B
NHD贫液泵Ⅱ电机过载保护
脱硫工段

9
P-3003A/B
富液泵电机过载保护
脱硫工段

10
P-3004A/B
回流水泵电机过载保护
脱硫工段

11
P-3005
溶液储槽泵电机过载保护
脱硫工段

12
P-3006
溶液地下槽泵电机过载保护
脱硫工段

13
P-1201A/B
热井凝结水泵电机过载保护
压缩工段

14
P-1202A/B
集液箱凝结水泵电机过载保护
压缩工段

15
P-1203A/B
密封油泵电机过载保护
压缩工段

16
P-1204A/B
润滑油泵电机过载保护
压缩工段

17
P-1103
集水池液下泵电机过载保护
预处理工段

18
P-1105
冲洗水泵Ⅱ电机过载保护
预处理工段

19
P-2001A/B
水洗塔循环水泵电机过载保护
转化工段

20
P-2003A/B
烧嘴冷却水循环水泵电机过载保护
转化工段

21
P-7001
洗涤水泵电机过载保护
冷冻站

4）过载保护设施一览表
序号
名称
所用设备名称
安装位置
单位
数量
备注
高压电机综合保护装置
1
南端综合保护器
高压电机
循环水高压室
台
12
循环水工段
2
南端综合保护器
变压器
循环水空压室
台
9
循环水工段
低压电机综合保护装置
3
南端综合保护器
低压电动机
307变电所
台
89
307变电所
4
南端综合保护器
低压电动机
空分配电室
台
18
空分配电室
5）行程限位器设施清单
序 号
位 号
名 称
备注
1
L1201
压缩机天车行程限位器
压缩工段
2
L3001
脱硫天车行程限位器
脱硫工段
3
L7001
冷冻站天车行程限位器
氨冷冻站工段
4
转化电动葫芦
电动葫芦行程限位器
转化工段
6）负荷限位器
1
L8001
电动双梁桥式起重机
空压工段
2
420-L01
电动单梁桥式起重机
循环水工段
7）限速
1
L8001
电动双梁桥式起重机
空压工段
2
420-L01
电动单梁悬挂起重机
循环水工段
3
K8001
汽轮机
空压工段
4
ET7501A/B
增压透平膨胀机
空压工段
8）安全阀
序号
工段
位号
型号规格
类型
整定压力
安装位置
介质
校验时间
负责人
备注
1
611（压缩）
SV1101
LFO-0101SB-G/DN50
弹簧式
2.0MPa
AG1101
气氨

2
612
H959油箱
2J3JLTJOSE15SJ/DN50
弹簧式
1.65MPa
油站
润滑油

3
612
H959油箱
2J3JLTJOSE15SJ/DN50
弹簧式
1.65MPa
油站
润滑油

4
612
SV1201
LFO-0301SB-G/DN100
弹簧式
3.5MPa
PG1202
焦炉气

5
612
H959
A42C300LBPPS
弹簧式
3.5MPa
气管路
焦炉气

6
612
SV1202
LFGS-0601C6-G/DN100
弹簧式
4.4MPa
MUS1201
水蒸汽

7
613
SV1302
LFGS-0301C6-G/DN100
弹簧式
2.8MPa
MUS1301
水蒸汽

8
613
SV1301
LFO-0601CB-G/DN100
弹簧式
6.2MPa
PG1302
新鲜气

9
620
SV2008B
LFXY-0601S-G
弹簧式
4.9MPa
计量泵
药液

10
620
SV2008A
LFXY-0601S-G
弹簧式
4.9MPa
计量泵
药液

11
620
SV2007B
LFXY-0601S-G
弹簧式
4.9MPa
计量泵
药液

12
620
SV2007A
LFXY-0601S-G
弹簧式
4.9MPa
计量泵
药液

13
620
SV2006
　LWA42Y-40
弹簧式
2.75MPa
V2003
火炬气

14
620
SV2002B
LFGS-0601C-G/DN100
弹簧式
4.6MPa
废锅
水蒸气

15
620
SV2002A
LFGS-0601C-G/DN100
弹簧式
4.55MPa
废锅
水蒸气

16
620
SV2001
LFO-0301SB-G/DN150
弹簧式
3.1MPa
PG2007
转化气

17
620
SV2012
LFO-0101CB-G/DN20
弹簧式
0.6MPa
FL2009
火炬气

18
620
SV2011
LFO-0101CB-G/DN80
弹簧式
0.6MPa
FL2008
火炬气

19
620
SV2071
LFO-0601SB-G/DN40
弹簧式
3.9MPa
V2002
氮气

20
620
SV2010
LFO-0101CB-G/DN40
弹簧式
0.8MPa
BW2080
锅炉给水

21
620
SV2009
LFO-0101CB-G/DN100
弹簧式
0.75MPa
FG2001
燃料气

22
620
SV2004
LFO-0101SB-G/DN80
弹簧式
0.8MPa
DW2002
脱盐水

23
620
SV2003
LFO-0101CB-G/DN40
弹簧式
0.8MPa
SC2001
冷凝液

24
630
SV3005
LFO-0101CB-G/DN40
弹簧式
0.6MPa
E3005
循环水

25
630
SV3004
LFB-0101CB-G/DN65
弹簧式
0.35MPa
V3005
酸性气

26
630
SV3003
LFO-0101SB-G/DN80
弹簧式
2.0MPa
E3008
气氨

27
630
SV3002
LFO-0601SB-G/DN40
弹簧式
3.55MPa
T3002
气提气

28
630
SV3001
LFO-0301CB-G/DN150
弹簧式
3.2MPa
T3001
脱硫气

29
640
SV4005
LFO-0101CB-G/DN80
弹簧式
0.6MPa
CWR4001
循环水

30
640
SV4004B
LFB-0101CB-G/DN200
弹簧式
0.6MPa
V4003
膨胀气

31
640
SV4004A
LFB-0101CB-G/DN200
弹簧式
0.6MPa
V4003
膨胀气

32
640
SV4003B
LFO-0601SE-G/DN40
弹簧式
6.0MPa
R4002AB
合成气

33
640
SV4003A
LFO-0601SE-G/DN40
弹簧式
6.0MPa
R4002AB
合成气

34
640
SV4002B
LFO-0601SE-G/DN150
弹簧式
6.0MPa
PG4009
合成气

35
640
SV4002A
LFO-0601SE-G/DN150
弹簧式
6.0MPa
PG4009
合成气

36
640
SV4001B
LFO-0601CC-G/DN80
弹簧式
4.9MPa
V4001
水蒸汽

37
640
SV4001A
LFO-0601CC-G/DN80
弹簧式
4.9MPa
V4001
水蒸汽

38
650
泡沫罐
A41F-16C-50/DN32
弹簧式
1.32MPa
泡沫罐
泡沫

39
650
SV8303
A48Y-25/DN100
弹簧式
1.404MPa
减温减压器
水蒸汽

40
650
SV8302
A48Y-64/DN100
弹簧式
2.754MPa
减温减压器
水蒸汽

41
650
X8303
GA49Y-40/DN32
冲量式
0.648MPa
减温减压器
水蒸汽

42
650
SV8301
LFO-0101CB-G/DN200
弹簧式
1.55MPa
减温减压器
水蒸汽

43
650
SV5012B
LFXY-0601C-G/DN20
弹簧式
6.1MPa
PL5019B
洗涤液

44
650
SV5012A
LFXY-0601C-G/DN20
弹簧式
6.1MPa
PL5019A
洗涤液

45
650
SV5011B
LFXY-0101C-G/DN15
弹簧式
0.75MPa
NAL5007
碱液

46
650
SV5011A
LFXY-0101C-G/DN15
弹簧式
0.75MPa
NAL5006
碱液

47
650
SV5010
LFB-0101CB-G/DN100
弹簧式
0.3MPa
V5006
甲醇气

48
650
SV5009
LFB-0101CB-G/DN100
弹簧式
0.3MPa
V5011
甲醇气

49
650
SV5008
LFB-0101CB-G/DN50
弹簧式
0.3MPa
V5014
甲醇气

50
650
SV5007
LFB-0101CB-G/DN150
弹簧式
0.3MPa
T5004
甲醇气

51
650
SV5006
LFB-0101CB-G/DN50
弹簧式
0.3MPa
V5005
甲醇气

52
650
SV5005B
LFB-0101CB-G/DN200
弹簧式
0.3MPa
T5003
甲醇气

53
650
SV5005A
LFB-0101CB-G/DN200
弹簧式
0.3MPa
T5003
甲醇气

54
650
SV5004
LFO-0101CB-G/DN50
弹簧式
0.9MPa
V5004
甲醇气

55
650
SV5003B
LFO-0101CB-G/DN150
弹簧式
0.9MPa
T5002
甲醇气

56
650
SV5003A
LFO-0101CB-G/DN150
弹簧式
0.9MPa
T5002
甲醇气

57
650
SV5002
LFB-0101CB-G/DN80
弹簧式
0.3MPa
V5003
甲醇气

58
650
SV5001B
LFB-0101CB-G/DN150
弹簧式
0.3MPa
T5001
甲醇气

59
650
SV5001A
LFB-0101CB-G/DN150
弹簧式
0.3MPa
T5001
甲醇气

60
660
泡沫罐
A41F-16C-50/DN32
弹簧式
1.32MPa
泡沫装置
泡沫

9）呼吸阀
序号
工段
位号
安装位置
介质
生产厂家
备注
1
预处理
SV1101
AG1101
气氨
罗浮阀门集团

2
压缩工段
H959油箱
油站
润滑油
上海安德森阀门厂

10）放空管清单
序 号
安 装 位 置
位置
车间/工段
备注
1
T-1101顶部
预处理洗涤塔
预处理工段
净化车间
2
N-1101A/B顶部
气柜
预处理工段
净化车间
3
S-1101A/B顶部
焦炭过滤器
预处理工段
净化车间
4
N-1102A/B顶部
电捕焦油器
预处理工段
净化车间
5
V-1115顶部
柴油罐
预处理工段
净化车间
6
V-2001顶部
转化连续排污罐
转化工段
净化车间
7
V-2002顶部
高位水槽
转化工段
净化车间
8
V-7003顶部
排放洗氨器
预处理工段
净化车间
9
T-3001顶部
脱硫塔
脱硫工段
净化车间
10
E-3008顶部
贫液氨冷器
脱硫工段
净化车间
11
T-3002顶部
气提塔
脱硫工段
净化车间
