潍坊诸城农网升级改造低压电力电缆专用技术规范.docx

（2010年版）

国家电网公司物资采购标准

0.6/1kV挤包绝缘电力电缆
专用技术规范
（编号：1404002-0000-02）

国家电网公司
二〇一一年五月

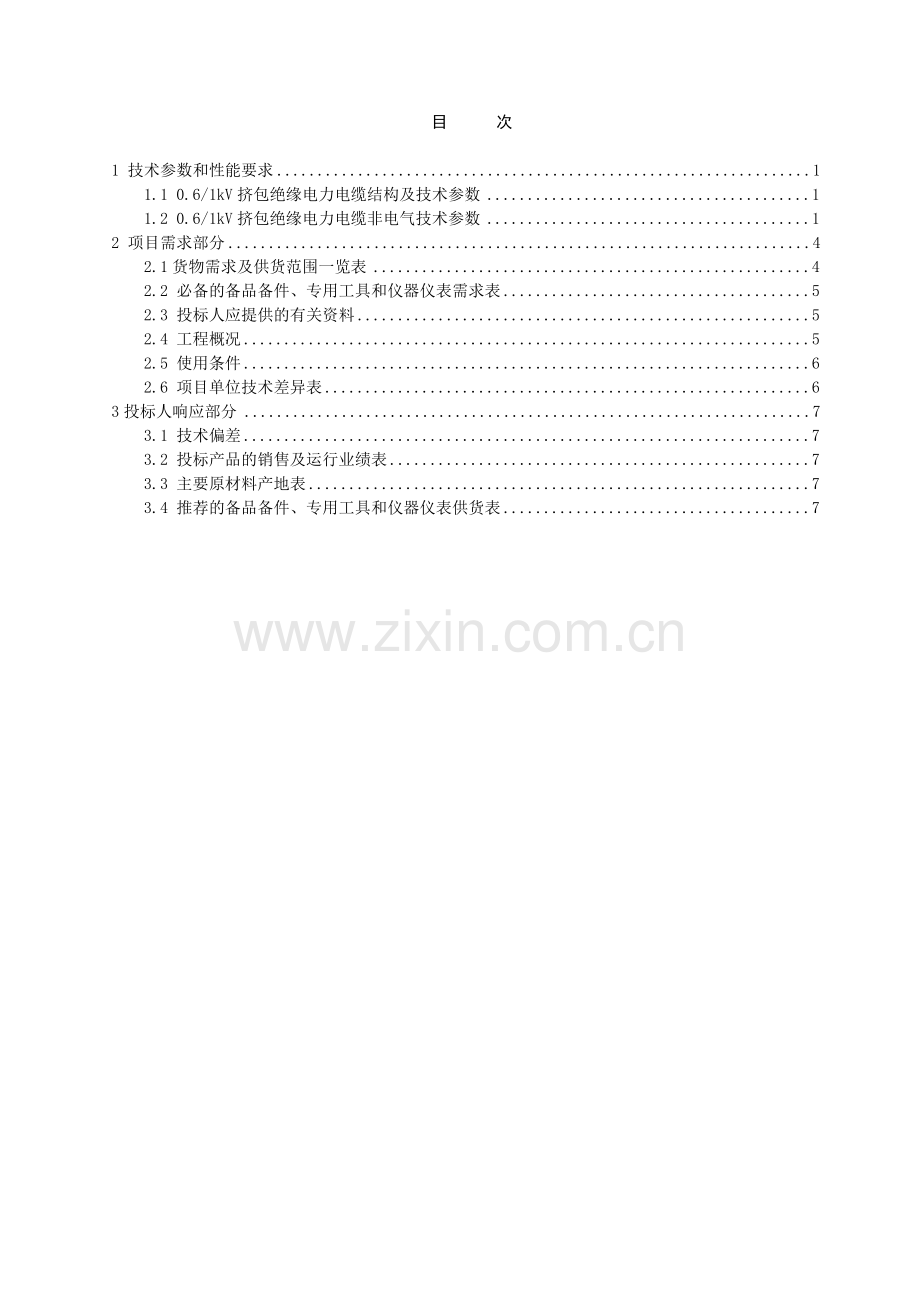

目 次

1 技术参数和性能要求 1
1.1 0.6/1kV挤包绝缘电力电缆结构及技术参数 1
1.2 0.6/1kV挤包绝缘电力电缆非电气技术参数 1
2 项目需求部分 4
2.1货物需求及供货范围一览表 4
2.2 必备的备品备件、专用工具和仪器仪表需求表 5
2.3 投标人应提供的有关资料 5
2.4 工程概况 5
2.5 使用条件 6
2.6 项目单位技术差异表 6
3投标人响应部分 7
3.1 技术偏差 7
3.2 投标产品的销售及运行业绩表 7
3.3 主要原材料产地表 7
3.4 推荐的备品备件、专用工具和仪器仪表供货表 7

说明：本专用技术规范为《0.6/1kV挤包绝缘电力电缆册（等截面4芯）》，通用标准使用原《0.6/1kV挤包绝缘电力电缆通用技术规范》采购标准（编号：1404002-0000-00）
1 技术参数和性能要求
投标人应认真填写表1～表3中投标人保证值，不能空格，也不能以“响应”两字代替。不允许改动招标人要求值。如有偏差，请填写表9 技术偏差表。
1.1 0.6/1kV挤包绝缘电力电缆结构及技术参数
0.6/1kV挤包绝缘电力电缆结构及技术参数见表1～表2。
1.2 0.6/1kV挤包绝缘电力电缆非电气技术参数
0.6/1kV挤包绝缘电力电缆非电气技术参数见表3。

表1 0.6/1kV挤包绝缘电力电缆结构参数表
序号
项 目
单位
标准参数值
投标人保证值
备注
1
电缆型号
/
YJV22 、YJY22、VV22 、WDZA
YJLV、ZR-YJLV22、VLV、ZR-VLV
VLV22、ZR-VLV22

2

铜/铝导体
材料
/
铜/铝
投标人填写

材料生产厂及牌号
/
投标人提供
投标人填写

芯数×标称截面
芯×mm2
1×35
投标人填写

1×50
投标人填写

1×70
投标人填写

1×95
投标人填写

1×120
投标人填写

1×150
投标人填写

1×185
投标人填写

1×240
投标人填写

1×300
投标人填写

2×10
投标人填写

2×16
投标人填写

2×25
投标人填写

2×35
投标人填写

2×50
投标人填写

2×70
投标人填写

2×95
投标人填写

2×120
投标人填写

2×25
投标人填写

4×25
投标人填写

4×35
投标人填写

4×50
投标人填写

4×70
投标人填写

4×95
投标人填写

4×120
投标人填写

4×150
投标人填写

4×185
投标人填写

4×240
投标人填写

4×300
投标人填写

结构形式

圆形紧压
投标人填写

紧压系数

≥0.9
投标人填写

3
绝缘
材料、生产厂及牌号
/
投标人填写
投标人填写

最薄点厚度不小于标称值
%
90
投标人填写

偏心度
%
10%
投标人填写

5
金属屏蔽
铜带层数
层
≥1
投标人填写

铜带厚度
mm
≥0.10
投标人填写

搭盖率不小于
%
15
投标人填写

6
填充层
填充材料
/
投标人填写
投标人填写

7
隔离套
挤包材料
/
投标人填写
投标人填写

8
内衬层
材料
/
投标人填写
投标人填写

9
铠装层
材料
/
镀锌钢带
投标人填写

钢带厚度直径
mm
0.2~0.8
投标人填写

钢带层数
层
2
投标人填写

10
外护套
材料
/
PVC/PE
投标人填写

材料生产厂及牌号
/
投标人提供
投标人填写

颜色
/
黑色/红色
投标人填写

最薄点厚度不小于标称值
%
80
投标人填写

表2 0.6/1kV挤包绝缘电力电缆技术参数表
序号
项 目
单位
标准参数值
投标人保证值
备注
1
电缆型号
YJV22、YJY22、VV22 、WDZA
YJLV、ZR-YJLV22、VLV、ZR-VLV
VLV22、ZR-VLV22
电缆规格

1
20℃时铜/铝导体最大直流电阻
Ω/km
铜
铝

1.15
1.91
投标人填写
4×16
0.727
1.20
投标人填写
4×25
0.524
0.868
投标人填写
4×35
0.387
0.641
投标人填写
4×50
0.268
0.443
投标人填写
4×70
0.193
0.320
投标人填写
4×95
0.153
0.253
投标人填写
4×120
0.124
0.206
投标人填写
4×150
0.0991
0.164
投标人填写
4×185
0.0754
0.125
投标人填写
4×240
0.0601
0.100
投标人填写
4×300
2

导体温度
℃
PVC
XLPE
PVC
XLPE

70
90
投标人填写

正常运行时最高允许温度
160
250
投标人填写

短路时最高允许温度
3
出厂工频电压试验
kV/min
3.5/5
投标人填写

4
电缆敷设时允许环境温度
℃
≥0
投标人填写

5
电缆在正常使用条件下的寿命
年
≥30
投标人填写

6
最大烟密度（低烟）
%
60
投标人填写
采用阻燃电缆时填写
7
最大烟密度（低烟）
%
80
投标人填写
采用低烟无卤电缆时填写
8
电缆阻燃级别
级
项目单位填写
投标人填写
采用阻燃电缆时填写

表3 0.6/1kV挤包绝缘电力电缆非电技术参数表
序号
项 目
单位
标准参数值
投标人保证值
1
电缆型号
YJV22、YJY22、VV22
YJLV、ZR-YJLV22、VLV、ZR-VLV
VLV22、ZR-VLV22
1
绝缘

PVC
XLPE
投标人填写
老化前抗张强度不小于
N/mm2
12.5
12.5
投标人填写
老化前断裂伸长率不小于
%
150
200
投标人填写
老化后抗张强度变化率不超过
%
±25
±25
投标人填写
老化后断裂伸长率变化率不超过
%
±25
±25
投标人填写
2
外护套

PE
PVC
投标人填写
老化前抗张强度不小于

12.5
12.5
投标人填写
老化前断裂伸长率不小于
%
300
150
投标人填写
老化后抗张强度变化率不超过
%
/
±25
投标人填写
老化后断裂伸长率变化率不超过
%
/
±25
投标人填写
热冲击试验
/
不开裂
不开裂
投标人填写
低温冲击试验
/
不开裂
不开裂
投标人填写
最大允许收缩
%
3
/
投标人填写
热失重，最大允许失重
mg/cm2
/
1.5
投标人填写

2 项目需求部分
2.1货物需求及供货范围一览表
表4 货物需求及供货范围一览表
序号
材料名称
单位
项目单位要求
投标人响应
型号规格
数量
型号规格
数量
1
0.6/1kV挤包绝缘电力电缆
km
低压电力电缆,VLV,铝,16,2芯,不阻燃,无铠装,普通电缆
0.7

2
0.6/1kV挤包绝缘电力电缆
km
低压电力电缆,VLV,铝,25,2芯,不阻燃,无铠装,普通

1.766

3
0.6/1kV挤包绝缘电力电缆
km
低压电力电缆,VLV,铝,35,2芯,不阻燃,无铠装,普通

10.1

4
0.6/1kV挤包绝缘电力电缆
km
低压电力电缆,VLV,铝,35,4芯,不阻燃,无铠装,普通

3.54

5
0.6/1kV挤包绝缘电力电缆
km
低压电力电缆,VLV,铝,50,4芯,不阻燃,无铠装,普通

8.865

6
0.6/1kV挤包绝缘电力电缆
km
低压电力电缆,VLV,铝,70,4芯,不阻燃,无铠装,普通

3.43

7
0.6/1kV挤包绝缘电力电缆
km
低压电力电缆,VLV,铝,120,4芯,不阻燃,无铠装,普通
0.435

8
0.6/1kV挤包绝缘电力电缆
km
低压电力电缆,VLV,铝,150,4芯,不阻燃,无铠装,普通
0.14

备注

2.2 必备的备品备件、专用工具和仪器仪表需求表
表5 必备的备品备件、专用工具和仪器仪表供货表
序号
名 称
单位
项目单位要求
投标人响应
备 注
型号和规格
数量
型号和规格
数量
1

2

3

4

5

2.3 投标人应提供的有关资料
2.3.1 电缆的有关设计资料
a 电缆截面图及说明。
b 导体和金属屏蔽热稳定计算书。
c 电缆载流量计算书。
d 牵引头和封帽的结构图。
e 电缆盘结构图。
f 短期过载能力曲线，说明全年过载时间为多少不至于影响电缆寿命。
2.3.2 电缆的放线说明。
2.3.3 上述资料要求为中文版本。
2.4 工程概况
2.4.1 项目名称：诸城市农网升级改造工程。
2.4.2 项目单位：诸城市供电公司。
2.4.3 项目设计单位：潍坊龙光科信电力工程设计咨询有限公司。
2.4.4电缆敷设于地埋和架空 。
2.4.5 电缆的名称、型号规格：见表4 。
2.5 使用条件
2.5.1 使用环境条件见表6。
表6 使用环境条件
海拔高度：
不超过 m
环境温度和湿度：
最高气温：
℃。
最低气温：
（户外）
℃
（户内）
℃
最热月平均温度：
℃。
最冷月平均温度：
℃
环境相对湿度：
（25℃）。
月平均最高相对湿度：
%（25℃下）。
日照强度：
W/cm2。

2.5.2 敷设条件、安装位置及环境
a 电缆直接敷设在（项目单位填写）内，是否按长期积水考虑（项目单位确定）。
b 敷设电缆时，电缆允许敷设最低温度在敷设前 24 h 内的平均温度以及敷设现场的温度不低于（项目单位填写）℃；厂家如有特殊要求请详细说明。
c 敷设方式为机械牵引敷设或人工敷设。
2.5.3 使用技术条件
a 工作电压见表7。
表7 电缆工作电压 单位：kV
额定工作电压 U0/U
0.6/1
最高工作电压 Um
3

b 额定频率：50 Hz。
2.6 项目单位技术差异表
项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表” 中列出。
表8 项目单位技术差异表（项目单位填写）
（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
序号
项 目
标准参数值
项目单位要求值
投标人保证值
1

2

……

序号
项 目
变更条款页码、款号
原表达
变更后表达
1

2

……

3投标人响应部分
3.1 技术偏差
投标人应认真填写表1～表3中投标人保证值，不能空格，也不能以“响应”两字代替。不允许改动招标人要求值。若有偏差投标人应如实、认真地填写偏差值于表9内；若无技术偏差则视为完全满足本技术规范地要求，且在技术偏差表中填写“无偏差”。

表9 技术偏差表
序号
项目
对应条款编号
技术规范数要求
偏 差
备注

3.2 投标产品的销售及运行业绩表

表10 投标产品的销售及运行业绩表
序号
工程名称
设备名称
供货数量
供货时间
用户名称
联系人
联系方式

3.3 主要原材料产地表

表11 主要原材料产地清单
序号
材料名称
型号
特性/指标
厂 家
备注

3.4 推荐的备品备件、专用工具和仪器仪表供货表

表12 推荐的备品备件、专用工具和仪器仪表供货表
序号
名 称
型号和规格
单位
数量
备 注
1

2

4

5

6

7
