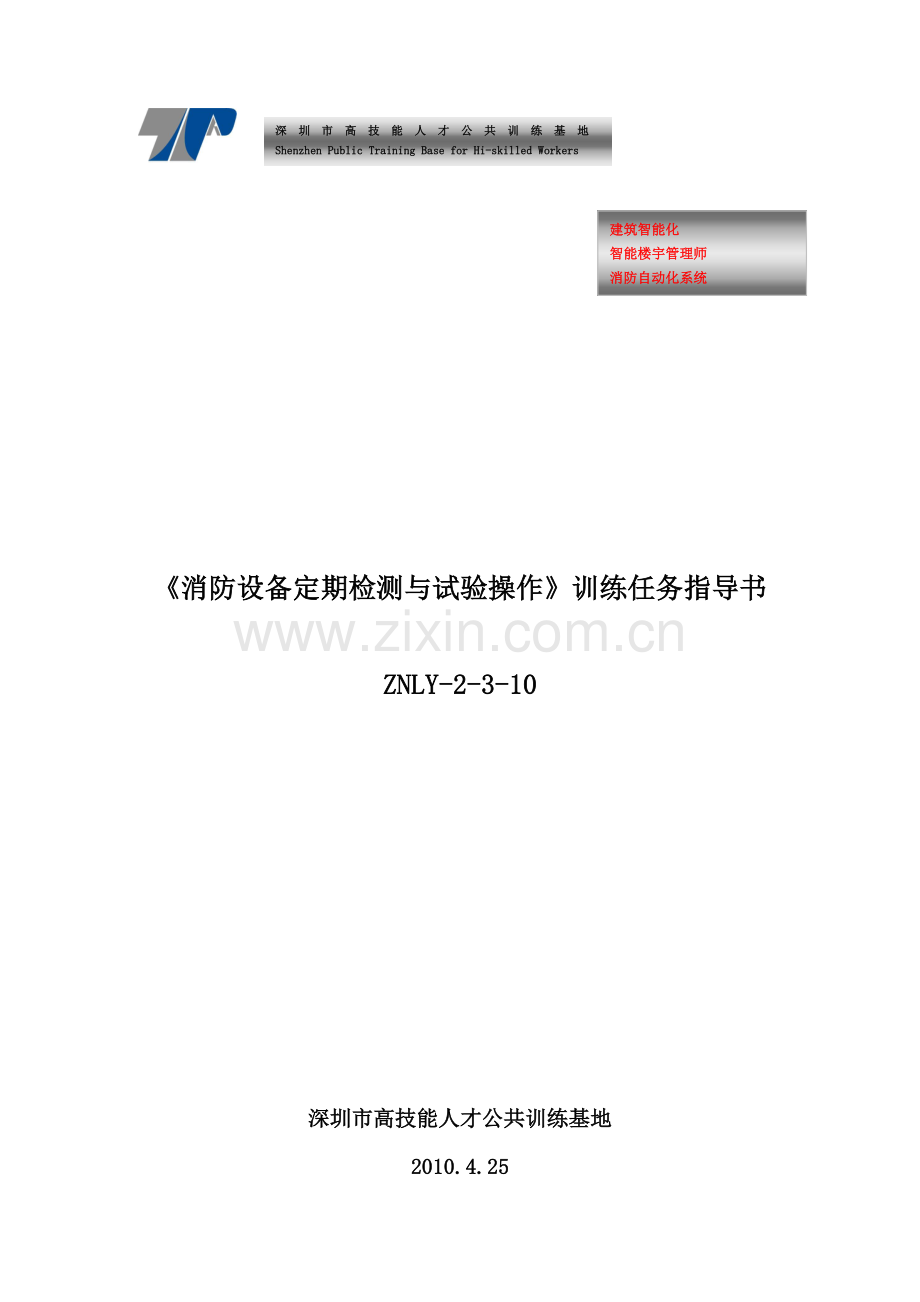

深 圳 市 高 技 能 人 才 公 共 训 练 基 地
Shenzhen Public Training Base for Hi-skilled Workers
建筑智能化
智能楼宇管理师
消防自动化系统
《消防设备定期检测与试验操作》训练任务指导书
ZNLY-2-3-10
深圳市高技能人才公共训练基地
2010.4.25

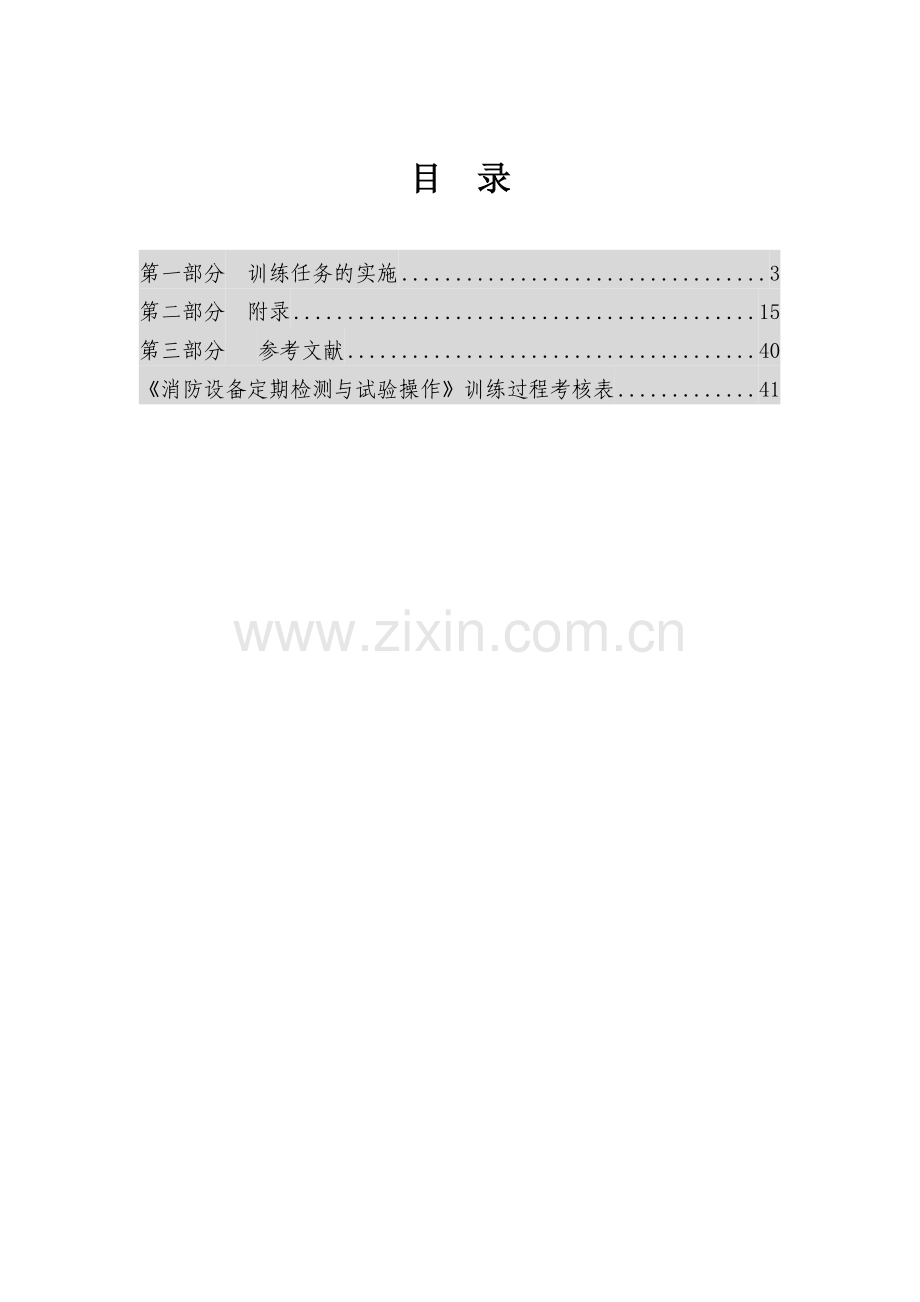

目 录
第一部分 训练任务的实施 3
第二部分 附录 15
第三部分 参考文献 40
《消防设备定期检测与试验操作》训练过程考核表 41
第一部分 训练任务的实施
采用I-OTPAE(改进的五步法)组织训练。
一、目标描述
⊙技能目标:
完成本训练任务后,你应当能(够):
关键技能:
l 能(会)检测消防联动系统
l 能(会)检测控制器的通讯控制功能
基本技能:
l 能(会)检测探测器
l 能(会)观察设备状态
⊙知识目标:
完成本训练任务后,你应当能(够):
l 掌握消防喷淋系统的检测内容
l 掌握防火卷帘门的检测内容
l 掌握气体灭火系统的检测内容
l 掌握消防设备的检测周期要求
⊙职业素质目标:
完成本训练任务后,你应当能(够):
l 在工作岗位上,能够检测消防设备;
l 遵守系统操作规范要求,养成严谨科学的工作态度;
l 尊重他人劳动,不窃取他人成果;
l 养成总结训练过程和结果的习惯,为下次训练总结经验;
l 养成团结协作精神。
二、任务描述
岗位工作人员应了解消防系统日常检测与试验的要求、内容与方法,并能定期对消防设备进行检测与试验,保证系统各设备的正常运行。三、知识准备
1、消防设备检测的意义?
答:
2、对消防设备的检测包括哪些子系统?
答:
3、消防设备的检测周期有哪几种?
答:
四、训练活动
♂活动一:知识抽查
要求:
l 老师对学员知识准备情况进行抽查具体抽查内容见知识准备的问题;
l 抽查方式: √口答 □试卷 □操作
l 老师要记录学员回答问题的情况。老师必要时做简单的讲解。
♂活动二:示范操作
l 步骤一:明确设备的检测要求及周期
² 系统验收完毕后,应编制系统流程图、操作规程并建立技术档案,岗位操作规程公布在消防泵房或系统设备附近。同时,培训专职和兼职消防人员,这些人员应熟悉系统的操作使用、保养、检查和试验。
² 设备的检测周期一般有周检、月检、季检、半年检、年检。
l 步骤二:设备的检测内容及方法
一. 消防喷淋系统的检测内容及方法:
1. 每月应对喷头进行一次外观检查,发现有不不的喷头应及时更换,喷头上有异物时及时清除。更换或安装喷头均应使用专用扳手。
2. 每月应对系统上所有控制阀的铅封、锁链进行一次检查,有破损或损坏的应及时修理更换。
3. 每两个月应利用末端试验装置对水流指示器进行试验。
4. 每月应对电磁阀作动作试验,动作失常时应及时更换。
5. 每个季度应对报警阀旁的放水试验阀进行一次供水试验,验证系统的供水能力。
6. 每月应对消防游泳池、消防水箱及消防气压给水设备的消防储备水位等进行检查,每两年应对消防供水设备进行检查、修补缺损和重新油漆。
7. 每月应对消防水泵启动运转一次,内燃机驱动的消防水泵应每周启动运转一次。当消防水泵为自动控制启动时,应每月模拟自动控制的条件启动运转一次。
8. 每月应对水泵接合器的接口及附件检查一次,并应保证接口完好、无渗漏、闷盖齐全。
二. 防火卷帘门的检测内容及方法
1. 防火卷帘门应经常保持外观清洁,做好防酸、防碱、防潮保护。
2. 每隔半年应启闭检查一次,每隔一年应彻底检修一次。
3. 主要检修及保养部位。
3.1传动部位润滑是否良好;
3.2电器元件是否老化、松脱;
3.3各连接紧固件是否松动。
三. 气体灭火系统的检测内容及方法
设置气体灭火系统保护的多为重要场所,因此,要高度重视系统物维护管理。必须严格按照规定进行日常检查和定期检查,并进行良好的维护保养,以保证系统牌良好的工作状态。使用单位必须配有经过专门培训的专或兼职人员负责对系统进行检查,发现问题由系统生产厂家维修人员或具有从事消防工程维护保养资质的企业人员进行维护保养。
1. 日常检查维护
日常检查维护包括清洁、修理、油漆、每周巡检等工作,由专职的责任维护人执行。每周巡检应检查所有的压力表、操作装置、报警系统设备和灭火控制装置仪表等是否处于正常工作状态,检查管道和喷嘴是否完整无损或畅通,并确保它们在原设计位置上。
每周巡检尚应对封闭空间的情况及存放使用的可燃物进行核查,看其是否符合原设计要求。
一旦发现问题,责任维护人员应立即向主管工程师和安全保卫干部汇报,以便及时解决。
2. 定期检查
定期检查主要包括半年检、年检及其他检查。
(1) 半年检
系统投入使用后,每隔半年应进行一次全面检查和操作试验。检查项目包括:用称重法或液位测量器测定储存容器内的灭火剂重量,当任一瓶灭火剂量净重损失超过该瓶设计值的5%时,必须对该瓶进行再充装或予以更换;通过压力表检查卤代烷灭火剂储存容器内的压力,如果压力损失大于设计值的10%时,应充装氮气;对主要部件包括压力控制装置、灭火控制装置、报警设备等,应分别进行无破坏性的单元操作试验。每次检查结果,应有详细记录,并注明检查日期。
(2) 年检
每年应由有经验的专家对系统进行一次全面检查和联动试验。年检项目与半年检相同,联动试验系指除喷射灭火剂之外所有的探测、报警、启动、控制操作的联合动作试验。
四. 控制器与探测器的检测
1. 通过控制器的手动测试功能检测控制器的通讯与控制功能
2. 通过满足探测器的报警条件模拟,检测探测器的功能
3. 通过专用测试仪器检测探测器与控制器的功能
♂活动三:根据所讲述和示范案例,由学员进行操作练习。
内容:
l 步骤一:明确设备的检测要求及周期
² 学习活动二的内容
l 步骤二:设备的检测内容及方法
² 参考活动二的内容及方法的进行操作
♂活动四:根据完成结果交流、点评。
内容:
l 学员展示训练成果
l 小组互评成绩
l 教师点评优秀训练成果
l 教师对广泛存在的问题进行总结。
五、训练效果评价
1、训练任务的关键技能及基本技能有没有掌握?
评价情况:
2、训练任务的目标有没有实现?效果如何?
评价情况:
自我评价
1、训练任务的关键技能及基本技能有没有掌握?
评价情况:
2、训练任务的目标有没有实现?效果如何?
评价情况:
参评人员:
小组评价
老师总体评价:
按“考核及评价表”(标准)对学员训练过程、训练结果进行评估。
评价情况:
老师签名: 日期: 年 月 日
老师评价
总体评价
老师总体评价:
按比例自我评价:小组评价:教师评价=10%:10%:80%给出总体评价。
总体评价情况:
老师签名: 日期: 年 月 日
第二部分 附录
二、 控制器所接设备列表及其对应编码
控制器的本机号已按所在的台位号设置好
1. 多线联动控制盘 (固定盘号001)
2. GK621火灾显示盘(盘号002)
3. 联动盘现场接口模块……接多线联动控制盘1口,控制消防泵(模拟)
4. 联动盘现场接口模块……接多线联动控制盘2口,控制喷淋泵(模拟)
5. 联动盘现场接口模块……接多线联动控制盘3口,控制正压风机(模拟)
6. 总线隔离模块……接总线设备001~005
7. 总线隔离模块……接总线设备006~010
8. GW602智能差定温探测器(地址码001)
9. GY601智能光电感烟探测器(地址码002)
10. GM612智能输入模块(地址码003)……接压力开关信号(模拟)
11. GM601B智能手动报警按钮(地址码004)
12. GM614非编码探测器输入模块(地址码005)……接GY602非编码光电感烟探测器
13. GM613B广播切换模块(地址码006)……接消防广播(模拟)
14. GM615双输入双输出模块(地址码007、008)……接防火卷帘门半降(007)及全降(008)(模拟)
15. GM613单输入单输出模块(地址码009)……接防火阀(模拟)
16. GM613/M声光警报器(地址码010)
三、 系统功能及面板按键说明
1.系统功能
1)操作按键
系统进入操作画面时,30秒内无按键操作时,系统将自动回到相应的初始状态画面,如:正常状态画面、火警状态画面、故障状态画面等。
2)显示切换
在火警、联动、故障、屏蔽等两种以上事件同时发生时,按“切换”键,切换显示相应信息。
3)实时时钟
本控制器时钟为24小时制硬时钟,带有断电保护功能,在液晶屏首行进行实时显示,计时精度高,时钟包含年、月、日、时、分、秒信息。并且可以通过“修改时间”方式进行校准。
4)自动打印
当报警或故障发生时,在打印允许情况下,系统将自动打印实时信息。打印信息包括:火警事件、联动事件和故障事件,包括发生事件的器件的位置、事件类型、发生的时间等。
5)器件的屏蔽与开放
系统在运行的过程中,其所连接器件发生损坏或其它情况,不能正常运行时,可以将其屏蔽,系统不再监视其运行情况,待器件更新后,再将其开放,使之恢复正常工作状态。当系统中有器件被屏蔽时,面板上“屏蔽”指示灯亮,通过操作面板可以手动操作查询被屏蔽部件的详细信息。
6)事件记录功能
控制器可自动记录系统运行过程中的各种事件,并可手动查询。每台控制器可存储1024条火警事件记录,1024条其他事件记录,包括故障、开机、关机、启动、停止等信息。
7)设备的启动和停动
控制总线上可接入输入输出模块,其接入模块与消防设备相连,在报警情况下,当满足联动逻辑关系且自动允许时,系统自动启动设备,在非自动状态下,可手动起/停消防设备。此外,控制器有1组多线联动控制点,也可以与消防设备相连。
8)通讯功能
本控制器可配置RS-232接口,连接计算机,实现离线编程。
9)自动/非自动切换功能
控制器提供独立的自动状态与非自动状态的切换功能,在面板上按“自动”键设置。
10)电源故障监视功能
控制器在正常情况下,“主电运行”灯常亮,主电断电或接触不良时,“主电运行”灯熄灭;主电发生欠压、备电发生欠压或控制器发生接地故障时,控制器进入故障状态,故障音响开启,同时液晶上显示具体的故障信息。当故障现象消失时,故障灯熄灭。
11)密码保护功能
为了保护机内数据,便于分级管理,本控制器共设有三级密码,每级密码最多可由4位数字组成,不同的密码级别有不同的操作权限,密码级别由高到低,高级密码可以完成低级密码涉及的所有操作。不同级别密码下可进行的操作详见附表。
在控制器出厂初始化时各级密码均被赋缺省值,具体缺省值如下:
一级密码:1111
二级密码:2222
第三级密码,可以改变系统的参数设置及工作方式,并可进行所有编程操作,仅可为工程开通人员使用,如果未经厂方允许进入三级密码下的操作,造成的后果由用户自负。
附表: 各项操作所需的密码级别
菜 单
密码级别
复位
1-3
调整时间
1
修改密码
1-3
打印机设置
1
恢复出厂设置
3
控制器参数设置
3
本机自检
2
手动启动
2
现场电源控制
2
器件点灯
2
主网设置
3
从网设置
3
多线联动设置
3
声光设置
3
从网屏蔽开放
2
从网按组编辑
3
回路设置
3
按组编辑
3
单点编辑
3
自动登录
3
屏蔽开放
2
自动控制
3
自动复合控制
3
设备操作盘控制
3
宏逻辑
3
输出组编辑
3
系统信息查询
1
事件记录查询
1
器件丢失查询
1
器件屏蔽查询
1
特殊屏蔽查询
1
从网屏蔽查询
1
多线联动屏蔽查询
1
12)自检功能
进入“本机自检”画面,按确认键机器将自动进行自检,液晶显示自检画面,面板指示灯全部点亮,蜂鸣器、故障音、火警音依次鸣叫。
2 面板按键说明
1)复位键
“复位”键主要是使控制器恢复初始监视状态。按下操作面板上的“复位”键后,系统提示输入密码,输入密码后,控制器重新开始运行。
2) 消音键
“消音”键用来关闭控制器发出的音响。当控制器报警发生音响时,按面板上的“消音”键,系统即刻关闭此次音响,同时消音灯亮。
3) 确认/退出键
“确认”键用于选中或执行一个命令。当选择一项功能或数据输入结束后,按面板上的“确认”键,系统即执行此项命令。“退出”键用于返回上一级菜单或回到相应的画面。
4) 功能键
按操作面板上的“功能”键后输入正确密码,可进入系统操作画面修改或查看相应的功能。
5)切换键
如果有一个以上的窗口可显示,按操作面板上的“切换”键,可以在不同窗口之间互相切换。
6)选择/数字键
当编辑窗口中需改变非数字信息时,按操作面板上的“选择”键,可改变相应位置的信息;当编辑窗口中需改变数字信息时,按操作面板上的数字键,可改变相应位置的信息。
8) 自动键
按下自动键可设置控制器的自动允许和自动禁止状态,自动允许时,回路总线的联动公式有效,面板的自动灯点亮。
9)上下左右键
用于翻页或移动光标。
四、 控制器的各种状态显示
1正常状态
在没有火警、联动、屏蔽和故障发生等事件产生的情况下,主电与备电开关接通后,系统当前运行正常,主电灯亮,其液晶显示画面如图6.1所示,
2007-01-09 14:20:30
GK603
图6.1
2火警状态
当有火警事件发生时,系统进入火警状态。
面板上的火警灯亮,同时扬声器发出火警音。火警状态画面显示如图6.2。按“切换”键切换到其他状态画面。如果火警事件多于1条且在30秒内无任何按键操作则火警事件自动滚动显示。
火警0023 11:20:43
01-07 11:55
00-001-007
火警
首警:
01-07 11:55
00-001-007
特障: 无
屏蔽: 无
图6.2
3启动/回答状态
当有启动或回答事件发生且无火警事件时,系统进入启动/回答状态画面,控制器报联动音响,如图6.3,按“切换”键切换到其他状态画面。
启动0023 11:20:43
01-07 11:55
00-001-007
联动控制盘
启动
首警:
01-07 11:55
00-001-007
特障: 无
屏蔽: 无
图6.3
4故障状态
当器件出现无响应、总线断路、短路,与模块连接的设备的连接线断路、短路,主备电异常等情况下,控制器故障报警,面板上的故障灯亮,在无火警和联动的情况下,发出故障音响,屏幕显示故障信息。特障表示特殊器件的发生故障。按上下键逐条显示故障信息。
故障 0015 11:20:43
01-07 23:55
00-001-007
联动控制盘
声光报线路开路
首警:
01-07 23:55
00-001-007
特障: 无
屏蔽: 无
图6.4
5特殊屏蔽状态
当多线联动控制盘上的声光报警器屏蔽时,在特殊屏蔽状态中显示,面板上屏蔽指示灯亮。
特殊屏蔽001 11:20:43
01-07 23:55
00-001-007
多线联动声光
首警:
01-07 23:55
00-001-007
特障: 无
屏蔽: 无
图6.5
6普通屏蔽状态
当回路上器件或从网上设备被屏蔽时,在普通屏蔽状态中显示,面板上屏蔽指示灯亮。
普通屏蔽001 11:20:43
01-07 23:55
00-001-007
感烟探测器
首警:
01-07 23:55
00-001-007
特障: 无
屏蔽: 无
图6.6
7其它状态
除了火警、故障、屏蔽和联动之外的事件,按切换键可进入其它状态界面察看。
其它 0013 11:20:43
01-07 23:55
00-001-007
联动控制盘
允许
首警:
01-07 23:55
00-001-007
特障: 无
屏蔽: 无
图6.7
五、 控制器主菜单操作方法
系统主菜单
在控制器面板上按“功能”键,输入密码后,可进入系统主菜单,主菜单下共有六项,如图7.1所示,包含控制器所有功能的设置。按控制器面板上数字键进入相应的菜单设置画面。按退出键返回状态画面。
系统主菜单
1.系统设置
2.测 试
3.通讯设置
4.回路编辑
5.联动设置
6.信息查询
图7.1
1系统设置
在系统主菜单,按数字键“1”可进入系统设置画面,在此画面下可以修改系统时间,修改密码,打印设置,设置控制器参数等,如图7.2所示,按相应的数字键进入具体编辑画面。
1.调整时间
2.修改密码
3.打印机设置
4.恢复出厂设置
5控制器参数设置
图7.2
1)修改时间
调整日期和调整时间时,要求输入正确的日期和时间数据,数据输入非法时,会有系统提示,须重新输入,按面板上左右键左右移动光标。按“确认”键保存设置并返回上级菜单。
调整日期和时间
2007-02-08 14:06:17
图7.3
2)修改密码
为了保护机内数据,便于分级管理,本控制器共设有三级密码,每级密码由4位数字组成,不同的密码级别有不同的操作权限,密码级别由高到低,高级密码可以完成低级密码涉及的所有操作。不同级别密码下可进行的操作详见附录 1。
修改密码时,输入4位数字,按下“确认”键后,密码修改成功。
密码级别:一级
新 密 码:
重新输入:
图7.4
3)打印机设置
在系统设置画面下,按数字键“3”,进入如图7.5所示的打印机设置画面,在此画面可以设置打印机是否处于实时打印状态,并可以选择打印内容,“Y”表示打印 ,“N”表示不打印,将光标移至要更改处,按“选择”键,在“Y”和“N”之间切换。本控制器应配置一台热敏打印机,用于对事件进行实时打印,更改参数后按“确认”键保存即可。
本机编号:
实时打印: Y
打印火警: Y 打印联动:Y
打印故障: Y 打印其他:Y
图7.5
4)恢复出厂值设置
恢复出厂值设置是用于对控制器编程存储区进行初始化的操作,该操作将删除控制器内的所有编程内容。在执行该项操作前请将原有配置用离线编程软件备份。按“退出”键退出该操作画面,按“确认”键开始初始化。
警告:恢复出厂设置将删除所有配置
信息,并且不可恢复,请谨慎操作。
按<确认>键恢复出厂设置
按<退出>键返回
图7.6
5)控制器参数设置
控制器参数设置是指对控制器一些基本参数进行设置, 在系统设置画面下,按数字键“5”,进入控制器参数设置画面,液晶显示画面如图所示。在“本机编号”处可以更改本控制器的机号。
本机编号:00 回路数:3
PC机通讯:Y PC机模式:离线编程
PC机数据:联动:N 故障与其他:N
联网模式:新32台联网
图7.7
其中“PC机通讯”为 “Y”表示控制器与PC机通讯允许,“N”表示禁止;“PC机数据”表示控制器的事件向PC机上传状况; “联动”表示联动事件;“故障与其他”表示除火警和联动外的其他事件,选择“Y”表示该事件上传,“N”表示该事件不上传。火警事件为必传。“PC机模式”表示PC机与控制器的通讯模式,当控制器处于离线编程状态时“PC机模式”应该选择“离线编程”。
2测 试
在系统主菜单画面下按数字键2 进入测试画面,测试是用于调试开通人员测试或调试系统。
1.本机自检
2.手动启动
3.现场电源控制
4.器件点灯
图7.8
1)本机自检
在测试画面下,按数字键“1”控制器进入自检画面,当控制器自检时,控制器面板上的所有指示灯点亮,喇叭顺序发出火警、联动、故障声音,自检需要10秒钟时间,自检完毕,指示灯恢复正常显示,声音关闭。
控制器自检需要10秒钟
指示灯全部点亮 蜂鸣器响 盘上灯亮
音响:火警声 故障声 联动声 监管报警声
按〈确认〉键开始自检
图7.9
2)手动启动
控制器提供手动启动功能,输入器件或设备的机号、楼号等参数时,可选择对其进行启动或停止操作。该命令不受控制器自动选择的限制。
“分类”是指启动范围(有地址、区、层、本机、1口、2口、组,按“选择”键选择。);“数据”与分类配合使用,为器件按“分类”方式显示其具体地址数据 ;选择不同的“分类”时可以同时启动的范围也不同。“类型”是指要启动的器件或设备的类型。“信号”表示产生动作的信号形式,有电平和脉冲两种;可根据设备类型或动作方式来选择。“操作方式”是指启动还是停止。
例如:机号为01,楼号为05,分类为层,数据为001,类型为声光报警器,信号选择电平,则按确认键后将启动与01机连接的05楼001层类型为声光报警器的器件,并且是用电平信号来触发。
机号:01 楼号:05
分类:层 数据:001
类型:声光报警器 信号: 电平
操作方式:启动
图7.10
3)现场电源控制
控制器提供现场电源控制功能,输入控制器机号,端口号和现场电源盘号后,可选择对该现场电源进行启动或停止操作。该命令可控制现场电源的24V输出或者禁止输出。按确认键开始执行。
机号:01 端口号:1
电源盘号:002
选择操作:启动
图7.11
4)器件点灯
器件点灯是用来测试本控制器回路上的器件和器件地址是否一一对应。在测试画面下,按数字键“4”,进入如图所示器件点灯画面,输入器件回路号和地址后,按选择键选择“亮灯”还是“灭灯”,按确认键开始执行命令。
回路号:01 地址号:001
选择操作:亮灯
图7.12
3通讯设置
在设置画面下按数字键“3”进入通讯设置,该项设置主要是指控制器之间的通讯设置和RS-485设备网络设置。本控制器有1个RS-485口,最多可以连接126个RS-485设备。
1.主网设置 2.从网485口设置
3.多线联动设置 4.声光设置
5.从网按组编辑 6.从网屏蔽开放
图7.13
1)主网设置
主网设置用于配置系统的控制器网络,需在系统内的主机和所有从机上做相应配置。对于所有从机,不论如何设置都会自动向主机实时发送当前报警事件。
机号:该控制器在网络上的编号。
存在:表示该机号的控制器是否存在或有效。
类型:为相应机号的控制器类型;
楼号:表示相应机号控制器所在楼号;
事件上传:本控制器是否主动向相应机号控制器发送事件,只有当“事件上传”选为“Y”时“联动上传”和“非火联上传”设置为“Y”才有效;当事件上传选择为“Y”时火警事件默认上传。
网络消音复位:表示相应机号控制器是否可由本控制器对它消音和复位;
联动上传:表示本控制器是否主动向相应机号控制器发送联动事件;
非火联上传:表示本控制器是否主动向相应机号控制器发送除火警和联动事件以外的事件;
以上选择“Y”表示是,选择“N”表示否。
机号:01 存在:N
楼号:63 类型:GK603
网络消音复位:Y 事件上传:Y
联动上传:Y 非火联上传:Y
图7.14
2)从网RS-485口设置
本控制器有1个RS-485通讯口,用于设置火灾显示盘、设备操作盘、联动控制盘、灭火控制盘、现场电源等RS-485通讯设备。参数设置中各项标题的含义为:
盘号:RS-485设备在从网中的编号;
存在:表示相应盘号设备是否存在或有效;
类型:表示设备类型;
屏蔽:表示相应盘号设备是否被屏蔽;
优先:表示是否优先扫描,并且扫描次数比非优先设备多。
以下各项只针对火灾显示盘有效。
联动传送:表示火灾显示盘是否接收主机向其发送的回路上器件的联动事件。
故障传送:表示火灾显示盘是否接收主机向其发送的回路上器件的故障事件。
发送分类:表示火灾显示盘显示的区域分类,分为层和区两类。
楼号:表示相应盘号设备所显示的事件所在的楼号。
起始、终止:表示火灾显示盘可显示的火警区域范围,当“发送分类”选择“区”类时,起始和终止范围以区为单位,当“发送分类”选择“层”时,起始和终止范围以层为单位。
以上选择“Y”表示是,选择“N”表示否。
盘号:002 类型:火灾显示盘
存在:N 屏蔽:N 优先:N 联动传送:N
故障传送:N 发送分类:层
楼号:01 起始:001 中止:001
图7.15
3)多线联动设置
GK603带一个多线联动控制盘,最多可接7路,其盘号固定为001。在此界面可以设置此路设备是否存在、是否屏蔽。
盘号:001(固定)
路号:1 存在:Y
屏蔽:N
图7.16
4)声光设置
GK603的多线联动控制盘第7路固定用于接声光报警器。在此界面可以设置此路声光报警器是否存在、是否屏蔽。
盘号:001(固定)
路号:7(固定)
存在:Y 屏蔽:Y
图7.17
5)从网按组编辑
从网按组编辑是用于对一组连续地址且设置内容一致的RS-485设备的编辑,最多可以同时编辑126个。
盘号:002-016 类型:火灾显示盘
存在:N 屏蔽:N 优先:N 联动传送:N
故障传送:N 发送分类:层
楼号:01 起始:001 中止:001
图7.18
6)从网屏蔽开放
从网屏蔽与开放是用于屏蔽或开放网络上RS-485设备,该控制器有1个RS-485接线口, 操作类别有屏蔽和开放两种,可通过“选择”键来改变,操作方式有多线联动控制盘、多线联动控制盘声光、单点、连续、全部(不包括1号盘,1号盘为控制器自带的多线联动盘),按“选择”键选择操作方式。
机号:00 操作类别:屏蔽
操作方式:单点
端口号:1口
地址:002
图7.19
4回路编辑
回路编辑是用于对回路器件的配置进行编程和查阅。本控制器最多可以接2个回路,最多可以带510个编址点,按相应的数字键进入具体画面。
1.回路设置
2.按组编辑
3.单点编辑
4自动登录
5.屏蔽开放
6.编码器
图7.20
1)回路设置
GK603可带2个回路,回路设置界面可设置各回路是否存在或有效。
回路号:1 存在:Y
回路号:2 存在:Y
图7.21
2)按组编辑
按组编程用于对回路上一组地址连续且参数内容一致的器件进行集体编程。输入器件的地址、类型等参数后按“确认”键保存。“地址”为要按组编辑的器件的连续地址,终止地址号大于或等于起始地址号。“类型”器件的类型或名称,按选择键后,用数字键输入相应类型的代码。
回路:01 编号:001-005
类型:感烟探测器 屏蔽:N 优先:N
楼号:01 层号:001 区号:001
位置:北京国泰怡安
图7.22
3)单点编辑
单点编辑是用于对控制器回路上器件进行单个编程设置,可以设置器件的地址、类型、区号、层号等基本信息,也可设置是否屏蔽。将光标移至屏蔽处,按“选择”键,在“Y”和“N”之间切换,“Y”表示屏蔽 ,“N”表示不屏蔽。
回路:01 地址:001-002
类型:感烟探测器 屏蔽:N 优先:N
楼号:01 层号:001 区号:001
位置:北京国泰怡安
图7.23
4)自动登录
自动登录是指控制器具有回路器件自动上线功能,可自动确定回路上所连接器件的类型、地址、数量,并按“确认”键开始登录,登录结束后,会显示登录结果。
按确认键开始自动登录,登录
的结果会覆盖以前的纪录,按〈退出〉
键退出自动登录
图7.24
5)屏蔽开放
屏蔽开放用于屏蔽或开放控制器回路上的器件。将光标移至操作类别,按选择键选择屏蔽或开放,将光标移至操作方式,可以选择对单点器件进行屏蔽,也可选择对连续点器件进行屏蔽或者把该回路全部屏蔽。当控制器存在屏蔽点时,面板上的屏蔽灯点亮;无屏蔽点时,屏蔽灯熄灭。在本项设置,联网的控制器可以屏蔽网络上其他控制器的器件。
机号:00
操作类别:屏蔽 操作方式:地址
回路号:01
地址:001
图7.25
5联动编程
在主菜单下,按“5”键可进入联动编程窗口:
1.自动控制 2自动复合控制
3.设备操作盘设置 4.宏逻辑
5.输出组编辑
图7.26
1)自动控制
自动控制用于对自动控制矩阵进行编程和查阅。在自动控制矩阵中,列出了控制器当前器件自动控制的详细内容。
自动控制矩阵用于在控制器自动允许的情况下进行自动联动,可实现地址点联动、区联动(与/或)、层联动(与/或)、控制器联动(与/或)多种联动关系,每台控制器最多可编程1024条自动联动关系。
项目中“输入项”和“输出项”为联动关系,输入项为条件,输出项为结果,当输入项条件成立时,输出项才会产生动作;输入项与输出项可按“切换”键切换界面。
设置中各项标题的含义为:
“编号”自动控制项的编号;
“存在”表示该条自动控制项是否存在或有效否,“Y”表示是,“N”表示否;
“机号”为器件或设备所连接的控制器的编号;
“楼号”为器件或设备所在楼号;
“分类”为矩阵范围(输入项中有地址、区、层和本机,输出项有地址、区、层、本机、1口、2口、组);
“数据”与“分类”配合使用,为器件按“分类”方式显示的具体地址数据 ;例如:当分类为区时,数据为001时,表示001区;
“逻辑”是矩阵的运算关系,有“或”和“与”两种;
“类型”为器件或设备类型,可以按“选择”键选择;
“延时”表示输出项动作延迟时间,以秒为单位,其范围是0~127秒;
“方式”是输出项动作的方式,有关闭和打开两种方式;
“信号”表示产生动作的信号形式,有电平和脉冲两种;可根据设备类型或动作方式来选择。
以0001项自动控制项为例,其因果关系为:00机01楼001层的所有感烟探测器中任何一个探测器发现火警时,00机01楼的地址为01-155的输出模块打开,输出模块延迟3秒后产生一个电平信号来打开与其连接的相应设备。
编号:0001 存在:Y 输入项
机号:00 楼号:01 分类:层
数据:001 逻辑:或
类型:感烟探测器
图7.27
编号:0001 存在:Y 输出项
机号:00 楼号:01 分类:地址
数据:01-155 类型:输出模块
延时:003 方式:打开 信号:电平
图7.28
2)自动复合控制
自动复合控制用于对自动复合控制矩阵进行编程和查阅,列出了控制器当前自动复合控制矩阵内容,自动复合控制矩阵用于在控制器自动允许的情况下进行自动区域与联动。每台控制器最多可编程256条。
自动复合控制的条件是由两条输入项与的运算关系构成,即当两条输入项都成立时,输出项才动作,按切换键切换界面,以001项自动复合控制项为例,当01机01楼001层的任一感烟探测器发现火警,并且01机01楼001层的任一红外探测器也发现火警时,01楼的地址为01-100的输入输出模块立即动作,并产生一个脉冲信号使卷帘门半降。
编号:001 存在:Y 输入项1
机号:01 楼号:01 分类:层
数据:001 逻辑:或
类型:感烟探测器
图7.29
编号:001 存在:Y 输入项2
机号:00 楼号:01 分类:层
数据:001 逻辑:或
类型:红外探测器
图7.30
编号:001 存在:Y 输出项
机号:00 楼号:01 分类:地址
数据:01-100 类型:输入输出模块
延时:003
展开阅读全文
