全国计算机辅助技术认证——autocad设计模拟题.docx

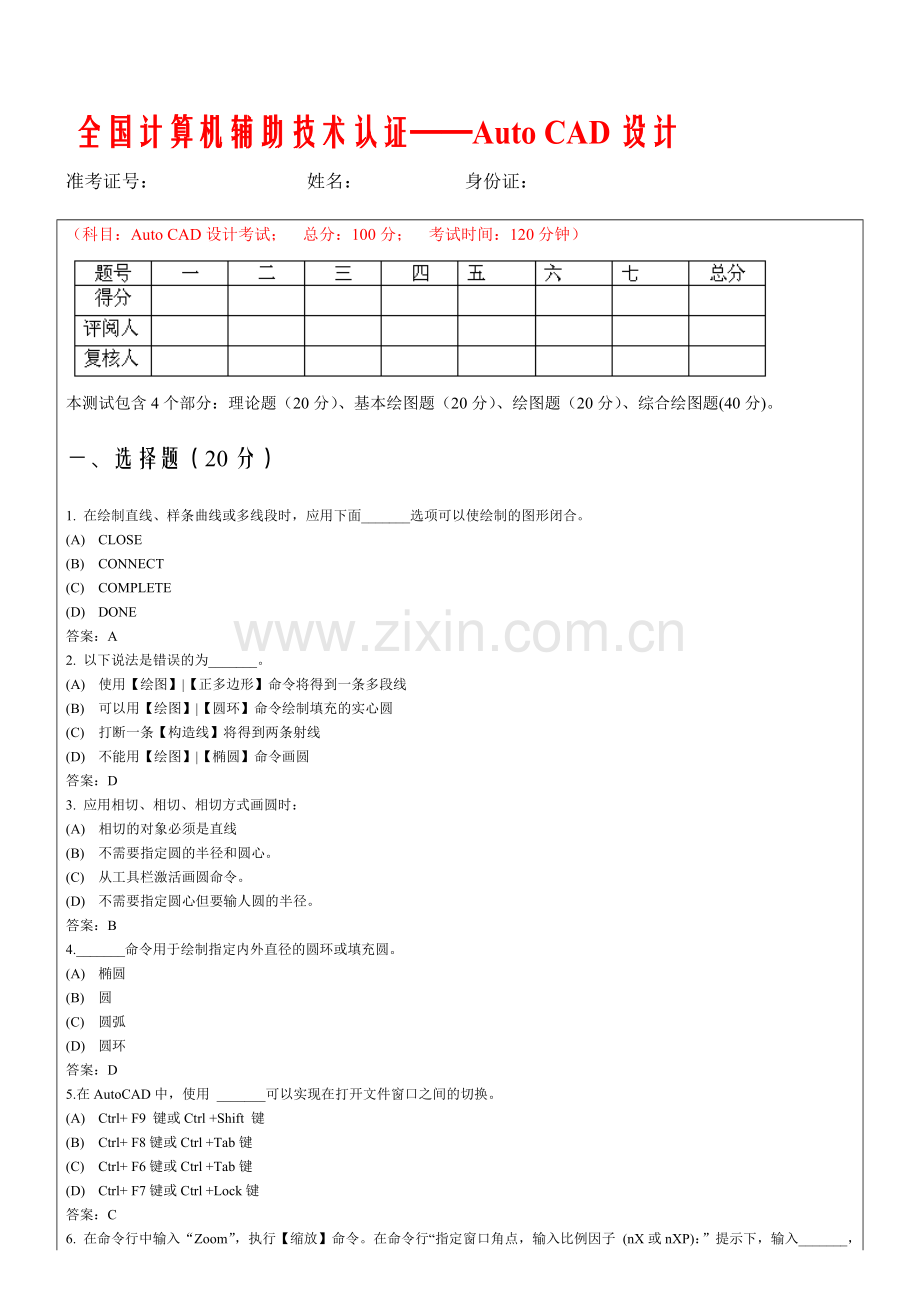

全国计算机辅助技术认证——Auto CAD设计
准考证号： 姓名： 身份证：

（科目：Auto CAD设计考试； 总分：100分； 考试时间：120分钟）

本测试包含4个部分：理论题（20分）、基本绘图题（20分）、绘图题（20分）、综合绘图题(40分)。
一、选择题（20分）
1. 在绘制直线、样条曲线或多线段时，应用下面_______选项可以使绘制的图形闭合。
(A) CLOSE
(B) CONNECT
(C) COMPLETE
(D) DONE
答案：A
2. 以下说法是错误的为_______。
(A) 使用【绘图】|【正多边形】命令将得到一条多段线
(B) 可以用【绘图】|【圆环】命令绘制填充的实心圆
(C) 打断一条【构造线】将得到两条射线
(D) 不能用【绘图】|【椭圆】命令画圆
答案：D
3. 应用相切、相切、相切方式画圆时：
(A) 相切的对象必须是直线
(B) 不需要指定圆的半径和圆心。
(C) 从工具栏激活画圆命令。
(D) 不需要指定圆心但要输人圆的半径。
答案：B
4._______命令用于绘制指定内外直径的圆环或填充圆。
(A) 椭圆
(B) 圆
(C) 圆弧
(D) 圆环
答案：D
5.在AutoCAD中，使用 _______可以实现在打开文件窗口之间的切换。
(A) Ctrl+ F9 键或Ctrl +Shift 键
(B) Ctrl+ F8键或Ctrl +Tab键
(C) Ctrl+ F6键或Ctrl +Tab键
(D) Ctrl+ F7键或Ctrl +Lock键
答案：C

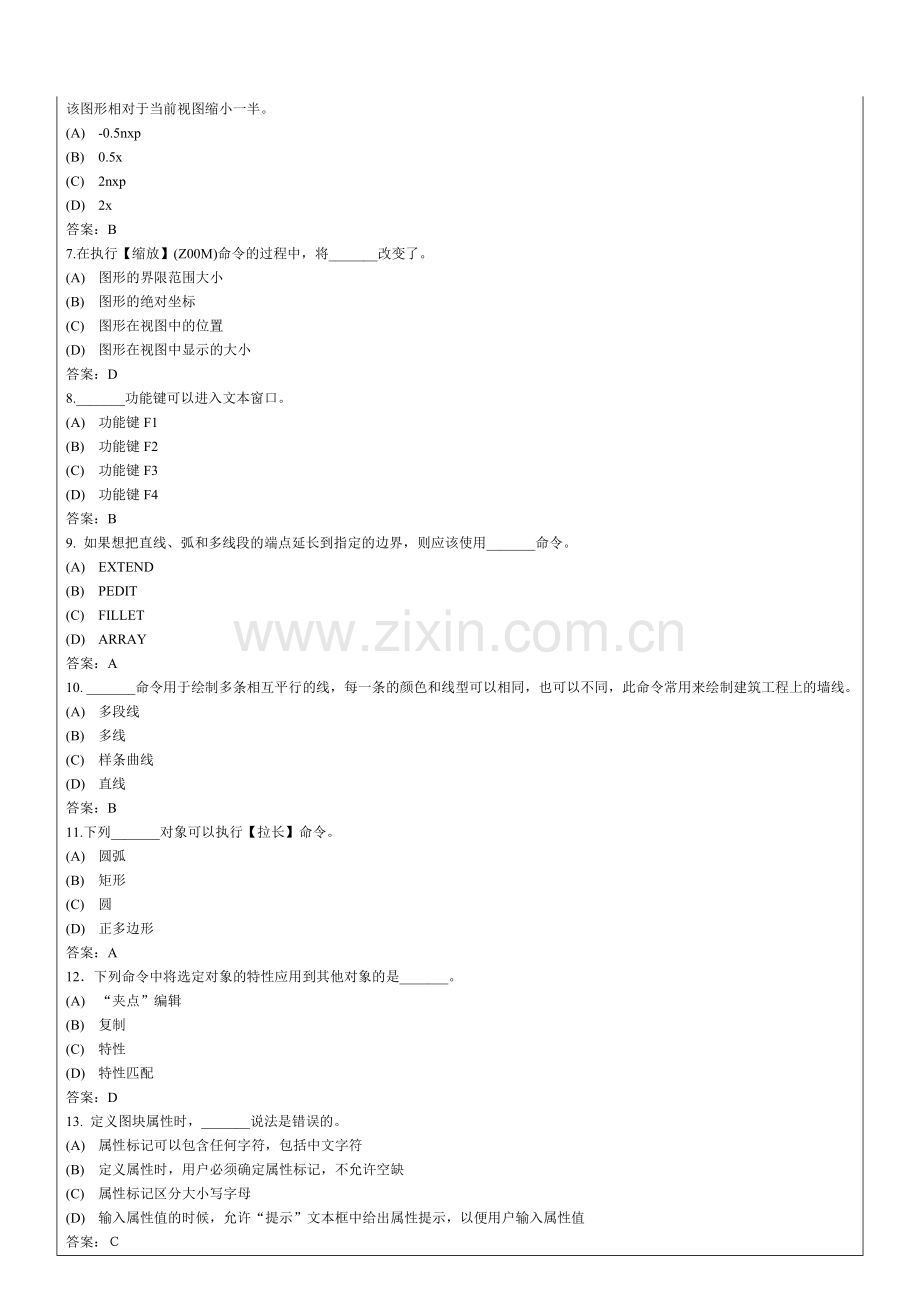

6. 在命令行中输入“Zoom”，执行【缩放】命令。在命令行“指定窗口角点，输入比例因子 (nX或nXP)：”提示下，输入_______， 该图形相对于当前视图缩小一半。
(A) -0.5nxp
(B) 0.5x
(C) 2nxp
(D) 2x
答案：B
7.在执行【缩放】(Z00M)命令的过程中，将_______改变了。
(A) 图形的界限范围大小
(B) 图形的绝对坐标
(C) 图形在视图中的位置
(D) 图形在视图中显示的大小
答案：D
8._______功能键可以进入文本窗口。
(A) 功能键F1
(B) 功能键F2
(C) 功能键F3
(D) 功能键F4
答案：B
9. 如果想把直线、弧和多线段的端点延长到指定的边界，则应该使用_______命令。
(A) EXTEND
(B) PEDIT
(C) FILLET
(D) ARRAY
答案：A
10. _______命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线。
(A) 多段线
(B) 多线
(C) 样条曲线
(D) 直线
答案：B
11.下列_______对象可以执行【拉长】命令。
(A) 圆弧
(B) 矩形
(C) 圆
(D) 正多边形
答案：A
12．下列命令中将选定对象的特性应用到其他对象的是_______。
(A) “夹点”编辑
(B) 复制
(C) 特性
(D) 特性匹配
答案：D
13. 定义图块属性时，_______说法是错误的。
(A) 属性标记可以包含任何字符，包括中文字符
(B) 定义属性时，用户必须确定属性标记，不允许空缺
(C) 属性标记区分大小写字母
(D) 输入属性值的时候，允许“提示”文本框中给出属性提示，以便用户输入属性值
答案：Ｃ
14. 关于块定义，下列说法_______是错误的。
(A) 若更改块定义的源文件时，包含此块的图形的块定义不会自动更新
(B) 若在块编辑器中编辑图块，不会更新当前图形中的块定义
(C) 块定义的源文件可以是图形文件
(D) 块定义的源文件可以是符号库图形文件中的嵌套块
答案：Ｂ
15. 关于外部参照的说法，下面_______的说法是错误的。
(A) 对外部参照，能进行整体的移动复制与删除
(B) 一个文件，可以同时被多个文件参照
(C) 外部参照是一定可以分解的
(D) 在打开文件时，外部参照会自动更新
答案：Ｃ
16. 利用【WBLOCK】命令创建图块时，默认的文件名是_______。
(A) 无名
(B) 上次块定义的文件名
(C) 新块.dwg
(D) 块.dwg
答案：C
17．在布局视口中进入模型空间，要确定打印比例为“1:10”，输入ZOOM命令后，选择_______选项。
(A) 0.1
(B) 0.1X
(C) 0.1XP
(D) 以上都可以
答案：C
18．关于视口和视口比例，下列_______说法是错误的。
(A) 缩放布局视口的边界会改变视口中视图的比例
(B) 拉伸布局视口的边界不会改变视口中视图的比例
(C) 可以使用多边形来创建视口
(D) 可以使用圆或椭圆创建视口
答案：A
19．锁定一布局视口比例，在视口内部双击进入模型空间，下列_______说法是正确的。
(A) 在执行ZOOM命令时，可以改变视口内图形的比例
(B) 在执行ZOOM命令时，改变整个图纸空间窗口的显示大小
(C) 旋转中间滚轮时，可以放大或缩小图形在视口的比例
(D) 执行PAN时，可以移动图形在视口的显示位置
答案：B
20．AutoCAD提供的_______命令可以用来查询所选实体的类型、所属图层空间等特性参数。
(A) 【距离】(Dist)
(B) 【列表】(List)
(C) 【时间】(Time)
(D) 【状态】(Status)
答案：B

二、基本绘图题（20分，每题12分）

已知：(单位：mm)
A=130 ;
问题：
(1) 求区域I面积(红色区域)：________________。
A. 828.45 B. 530.21 C. 622.26 D. 721.67
(2)小圆的周长（黑色小圆）：________________。
A.156.15 B.169.17 C.195.19 D. 182.18
(3) 求区域II面积(绿色区域)：________________。
A.885.42 B.1178.81 C.754.44 D. 1026.87
(4) 四个小圆直径：________________。
A.57.99 B.49.71 C.62.13 D.53.85
答案：(1) C (2) B (3) A (4) D
三、绘图题（20分）

已知：(单位：mm)
A=15； B=20； C=66； D=44；
问题：
(1) 图中I区域的周长是___________。
A. 210.18 B. 216.77 C. 223.40 D. 230.05
(2) 图中II区域的面积是____________。
A. 668.40 B. 649.13 C. 752.37 D. 722.81
(3) 图中III的距离是 ____________。
A. 54.92 B. 57.69 C. 60.46 D. 52.15
(4) 图中角度IV的值是____________。
A. 154.65 B. 159.44 C. 157.62 D. 156.04

答案：ACDB
四、综合绘图题（40分）
(一) 建立一个A4样板文件，要求：
1． 设置绘图界限为A4、长度单位精度保留3位有效数字，角度单位精度保留1位有效数字。（2分）
2． 按照下面要求设置图层、线型（2分）
(1) 层名：中心线； 颜色：红； 线型：Center； 线宽：0.25。
(2) 层名： 虚线； 颜色：黄； 线型：Hidden； 线宽：0.25。
(3) 层名：细实线； 颜色：蓝； 线型：Continuous； 线宽：0.25。
(4) 层名：粗实线； 颜色：白； 线型：Continuous； 线宽：0.50。
3. 设置文字样式（使用大字体gbcbig.shx）（2分）
(1) 样式名：数字； 字体名：Gbeitc.shx； 文字宽的系数：1； 文字倾斜角度：0
(2) 样式名：汉字； 字体名：Gbenor.shx； 文字宽的系数：1； 文字倾斜角度：0
4．根据图形设置尺寸标注样式。（6分）
(1) 机械样式：建立标注的基础样式，其设置为：
将【基线间距】内的数值改为7，【超出尺寸线】内的数值改为2.5，【起点偏移量】内的数值改为0，【箭头大小】内的数值改为3，弧长符号选择【标注文字的上方】，将【文字样式】设置为已经建立的“数字”样式，【文字高度】内的数值改为3.5，其他选用默认选项。
(2) 角度，其设置为：
建立机械样式的子尺寸，在标注角度的时候，尺寸数字是水平的。
(3) 非圆直径，其设置为：
在机械样式的基础上，建立将在标注任何尺寸时，尺寸数字前都加注符号Φ的父尺寸。
(4) 标注一半尺寸，其设置为：
在机械样式的基础上，建立将在标注任何尺寸时，只是显示一半尺寸线和尺寸界线的父尺寸，一般用于半剖图形中。
5. 将标题栏（括号内文字为属性）制作成带属性的内部图块，其样式如图1所示，其中“零件名称”、“中华人民共和国”字高为5，其余字高为3.5，不标注尺寸。（4分）
6. 将粗糙度（RA数值为属性）符号制作成带属性的内部图块，RA字高为5。（4分）

7. 根据以上设置建立一个A4样板文件。（2分）
(二) 利用建立的A4样板文件，在模型空间绘制零件图，如图所示。（20分）
注意：要将姓名的位置填写自己名字。
完成题目后，上传绘制的.dwg格式的零件图，否则该题视为未答！
