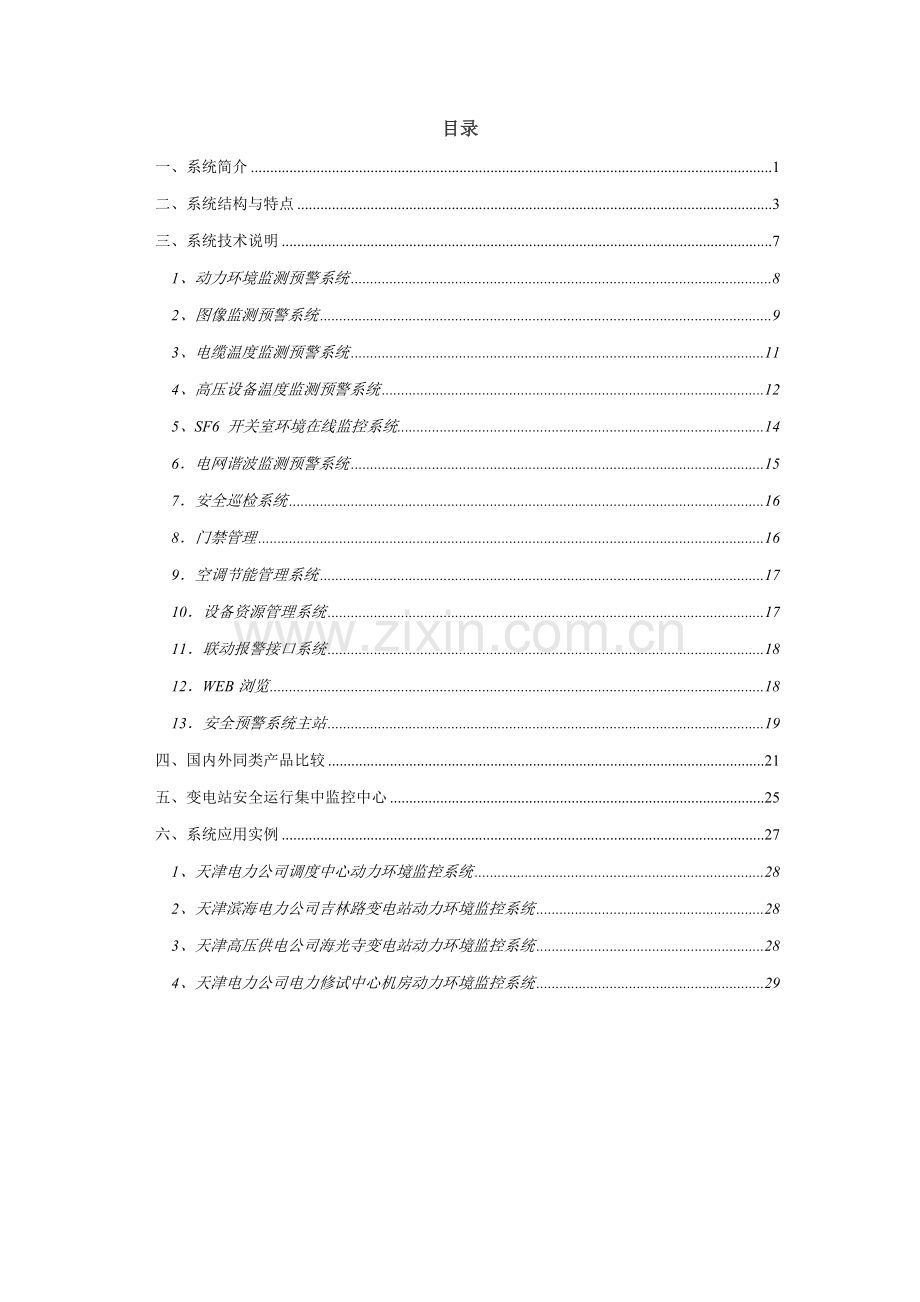

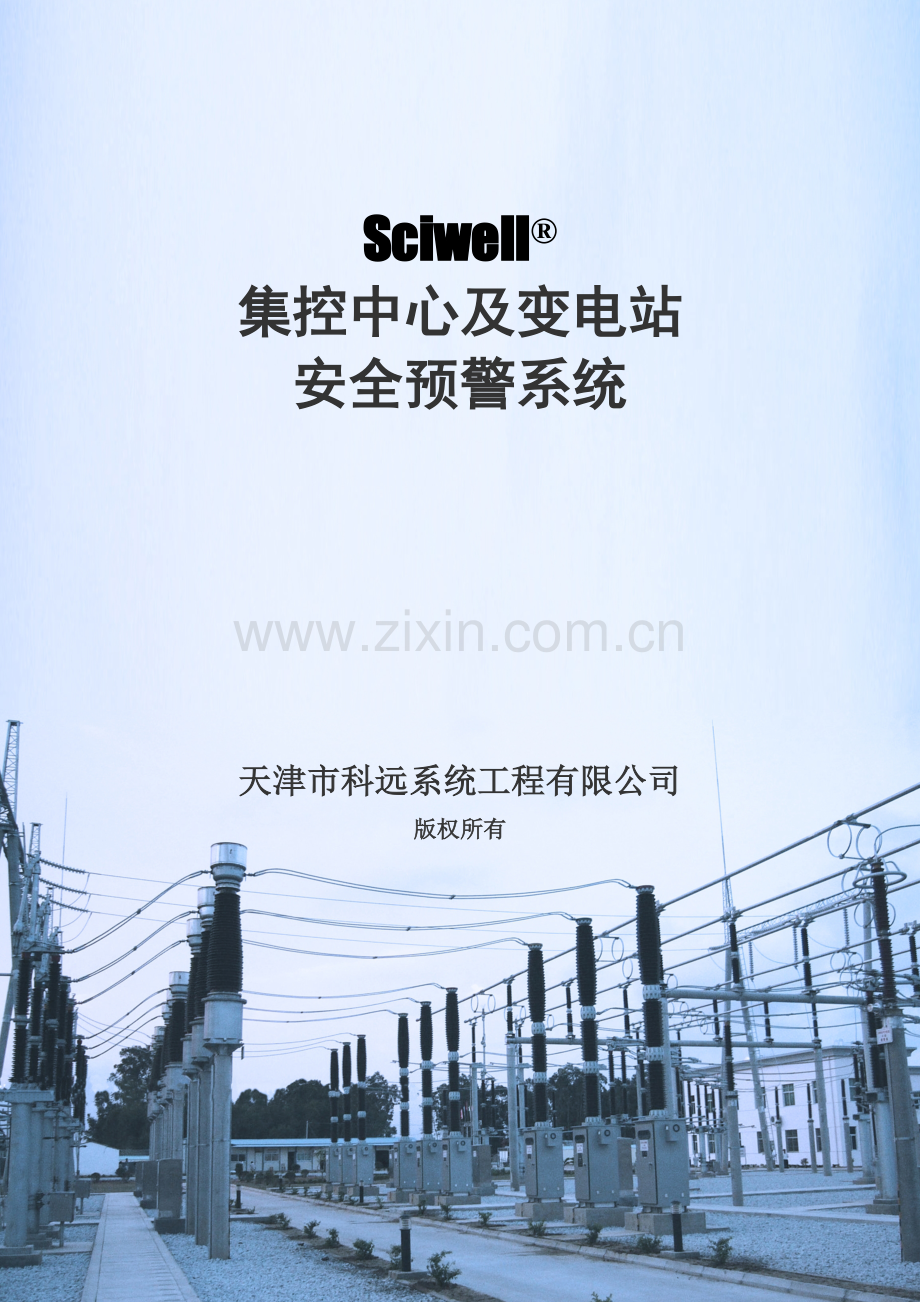

Sciwell® 集控中心及变电站 安全预警系统 天津市科远系统工程有限公司 版权所有 目录 一、系统简介 1 二、系统结构与特点 3 三、系统技术说明 7 1、动力环境监测预警系统 8 2、图像监测预警系统 9 3、电缆温度监测预警系统 11 4、高压设备温度监测预警系统 12 5、SF6 开关室环境在线监控系统 14 6.电网谐波监测预警系统 15 7.安全巡检系统 16 8.门禁管理 16 9.空调节能管理系统 17 10.设备资源管理系统 17 11.联动报警接口系统 18 12.WEB浏览 18 13.安全预警系统主站 19 四、国内外同类产品比较 21 五、变电站安全运行集中监控中心 25 六、系统应用实例 27 1、天津电力公司调度中心动力环境监控系统 28 2、天津滨海电力公司吉林路变电站动力环境监控系统 28 3、天津高压供电公司海光寺变电站动力环境监控系统 28 4、天津电力公司电力修试中心机房动力环境监控系统 29 一、系 统 简 介 系统简介 “变电站安全预警系统”是天津市科远系统工程有限公司运用最新的计算机技术、网络通信技术、无线传输技术自主开发的安全生产监控系统。该系统主要实时监测变电站的运行环境,对变电站各种设备的运行状态及影响变电站安全运行的因素如:动力、环境、温度、设备异常、火灾、水灾、过热、电缆温度、高压开关节点温度等实现在线监测,为变电站的“安全生产”提供可靠的保障。变电站安装了该系统后,从根本解决了变电站设备安全运行如何实现“可控、在控”的问题。有效的实现了: ● 将事故后报警改为事故前预警; ● 将正常的3~4天一次的巡视变为24小时实时监控; ● 将运行人员的现场目测巡视检查变为自动化监视; ● 将分散的巡视检查变为集中监控。 二、系 统 结 构 与 特 点 系统结构与特点 “变电站安全预警系统”采用模块化结构,集动力环境监测预警系统、现场图像监控系统、电缆温度监测预警系统、高压设备接点温度监测预警系统、SF6 开关室环境在线监控、电网谐波监测预警等系统组成。各子系统可独立运行,也可任意组合运行,另外系统可以非常方便的接入其他厂家的自动化终端装置。系统可以通过WEB,访问变电站的调度系统,从中取得共享信息,如:电流,电压,主变温度,操作回路失电,等等。 系 统 主 站 通 信 网 络 通 信 管 理 通 信 管 理 环境监测预警终端 图像监控预警终端 电缆温度监控预警终端 气体监测预警终端 安全巡检管理终端 环境监测预警终端 图像监控预警终端 电缆温度监控预警终端 气体监测预警终端 安全巡检管理终端 “变电站安全预警系统”由各种探测器、安全预警终端、安全预警主站(包括服务器、安全预警系统显示屏等)组成。如下图所示: 分站 .分站N 系统特点: 分布式系统:整个系统采用了面向对象的设计理念,采用分层分布的配置方法。终端装置依靠串行RS232口或计算机网络与系统主站交换数据。 开放式结构:系统除可以接入其他厂家的自动化终端装置以外,还可以方便的与通用应用软件和用户应用程序相结合,通过多种应用接口,与监控SCADA、MIS、EMS等系统相互传递实时或历史数据,实现不同系统的无缝接入。 预警技术的应用:通过对火、温度、烟雾的综合判断,有效地提供出打火、明火、火灾三级火灾预警;通过对电缆温度、环境温度、电缆电流的综合判断,有效地提出了电缆的三级预警。通过对开关柜中SF6浓度的实时分析,有效的判断出开关柜的安全预警信号。 多种传输技术:有线(串口、网络)、无线(GSM、GPRS)。 信息交换灵活:安全预警系统各终端与服务器信息交换方式非常灵活,既可以通过光缆、普通电话线、载波通道、专线,按部颁CDT规约将信息送至事故预警服务器,也可以与电力系统自动化设备进行通信,然后再由电力系统自动化设备将信息转发至安全预警服务器。 三、系 统 技 术 说 明 系统技术说明 “变电站安全预警系统”包括:环境监测预警系统、图像监测预警系统、电缆温度监测预警系统、高压设备接点温度监测预警系统、SF6 开关室环境在线监控系统、电网谐波监测预警终端、安全巡检系统、门禁管理、空调节能系统、设备资源管理系统、安全预警系统主站等。 1、动力环境监测预警系统 动力环境监测预警系统可以实时监测某些重要场所和设备的工作环境(如:电压、电流、温度、湿度、人员非法进入、电缆沟动物、电缆沟进水、烟雾、明火、空调工作状况等);当工作环境出现异常时,可及时显示、报警,并可通过通信网络将数据上传。 系统由终端和主站两大部分组成,在终端上可以直观的显示出被监测量的大小或状态,在主站上可以通过各种图形反映出被监测量的实时值或各种故障发生的情况。该系统已在许多工矿企业、电力行业安装使用,取得了良好的效果,有效的预测了故障的发生。 (1)功能: 数据采集和处理功能:供配电系统参数、环境温湿度值、非法入侵信号、非法入室信号、门禁信号、电缆沟动物入侵、电缆沟进水、烟雾信号、明火信号、空调工作状况信号等; 检测功能:空调运行状态; 报警功能:超限报警、异常报警。报警方式:声、光、语音、历史数据存储; 控制功能:控制报警音箱和声光一体化警示灯; 预警功能:模糊智能判断、分级多重报警; 故障定位功能:可对故障发生点进行定位。 监控 主站 CAN总线 模拟量 采集器 …….. 模拟量 采集器 ……… …….. 通讯服务器 光纤网络 CAN总线 开关量 采集器 开关量 采集器 探测器 探测器 (2)系统结构示意: 环境监测预警系统示意图 采集器共有两大类:温湿度采集器、开关量采集器。 2、图像监测预警系统 图像监测预警系统是一体化的基于网络的多媒体远程监控系统。它采用进口设备,技术先进,使用方便,完成后的系统可以非常方便与本地MIS系统连接。该系统可以和动力环境监测预警系统结合,更好对监测场所进行监测。 (1)主要特点: ● 适用范围广:适用于局域网、广域网环境,适用于地理位置分布广泛的行业如电力、邮电、银行和交通等远程网络监控系统; ● 报警设备的灵活接入:可以非常方便地接入其它安全防范设备,可以组成一套功能更强大的安全防范系统; ● 连接各种类型的摄像机:枪式,云台枪式,半球,全球,全天候数字全球型; ● 高性能、高可靠性、免维护。 (2)系统结构示意图: …….. 视频服务器 CAN总线 …….. 开关量 采集器 探测器 硬盘录像机 枪机 枪机 球机 一体化机 通讯服务器 光纤网络 监控 主站 图像监控预警系统示意图 (3)功能与指标: l 有报警信息时,对应类型的窗口闪动提示; l 有报警信息时,自动推出的汉字提示窗口; l 报警联动:提供报警系统接口,当发生报警时,系统迅速自动将图像切换到与发生报警控制器联动地相应位置 l 摄像机控制:可以远程控制摄像头的角度和焦距; l 系统数据配置管理功能; l 事件查询功能; l 图像画面:最多16窗口; l 图像压缩格式:MPEG4; l 图像分辨率:352*288; l 通信方式:TCP/IP协议; l 通信通道:2M以上网络; 3、电缆温度监测预警系统 电缆温度监测预警系统采用了先进的通信技术、微处理器技术,选用进口的新式传感器,采取接触式测量原理,实时监测电缆的运行温度。本系统可以通过数值、曲线、棒图、模拟图等形式显示温度的测量值和及变化趋势,同时可测量电缆所处环境的有关参数(温度、烟、火等),为故障的判断提供依据。该系统已在许多工矿企业、电力行业(变电站、发电厂)安装使用,取得了良好的效果,有效的预测了故障的发生。 (1)系统结构示意图: 以点式探测器为测量器件的系统,该系统适合于对某点温度的测量。 模拟量 采集器 …….. 模拟量 采集器 ……… CAN总线 温度探头 …….. 监控 主站 通讯服务器 光纤网络 电缆温度监测预警系统示意图 (2)系统功能与指标: l 温度采集与处理功能:电缆沟内出线电缆或设备柜内温度采集与处理。 l 故障定位功能:可对故障发生点进行定位。 l 报警功能:通过报警接口系统以多种方式报警。 l 预警功能:可根据出线电缆及设备柜内温度地变化趋势,发出预警信号。通过报警接口系统将预警信息发送到相关责任人。 l 温度测量范围:-20℃~+120℃,±1℃,测量半径1kM。 l 每一测量终端可带15路温度采集器,每一温度采集器可测量8个温度点。 l 控制输出:8路继电器输出。 l 通信:1个RS232口;波特率:600—4800bps;通信规约:部颁CDT。 l 通道:光纤、电缆、以太网(TCP/IP)。 4、高压设备温度监测预警系统 高压开关柜是变电站的重要电器设备。高压开关柜在长期运行过程中,由于开关柜中的接点或母线排连接处等部位因老化导致接触电阻变大而发热,致使接点或母线排连接处温度升高。接点或母线排连接处温度升高,会使其接触电阻进一步变大,从而产生更多的热量、接触电阻进一步变大,形成恶性循环,最终导致火灾事故,引起故障。近年来,电厂、变电站已发生多起开关柜过热事故,造成火灾和大面积的停电等严重事故,提前预测开关柜的运行状态、确认开关柜温升在允许的范围内,是杜绝此类事故发生的关键。但是高压开关柜内的接点运行温度很难检测,这主要是因为柜内有高压、空间狭小又多为封闭,通常的温度测量方法不能使用。如普通的温度监测方法,主要采用热电偶、热电阻、半导体温度传感器等温度传感元件实现。这些温度传感器都需要金属导线传输信号,由于无法保证绝缘性能,从而无法应用于高压开关柜内的接点温度监测上;再如红外测温位非接触测温,易受环境和周围电磁场的干扰,需人工操作,实现在线监测的成本高昂,且难以实现。且高电压具有致命的危险性、高压开关柜内存在高电压或强电磁干扰,所以一直以来,高压开关柜内接点温度的在线监测一直无法实现。 高压开关接点温度监测预警系统终端是采用光纤测温的原理,将光纤根据开关柜的内部结构弯曲成不同形状,在不影响原有的开关设备的情况下,连续监测高压开关柜内接点的运行温度,确定接头的过热程度,当发生内部超温时,仪器发出报警指示。 (1)系统结构 主站 通道服务器 无线温度 采集器 无线温度采集器 高压设备接点温度监测预警系统示意图 (2)用途及适用范围 本仪表可用于以下高压设备运行温度的测量: 高压开关柜触头及接点干式变压器 箱式变电站高压母线接头 高压电缆接头 刀闸开关。 主要用于变电站、高压开关柜中触点温度的在线检测。 (3)性能指标 测温范围: 0℃~120℃ 测温误差: ±1℃ 报警值设置: 可以在1℃~120℃内任意设置 工作电压: 220V±10﹪ 通讯接口: 一个RS485串行口和一个RS232串行口 5、SF6 开关室环境在线监控系统 SF6 开关室环境在线监控系统是为了满足电力安全生产需求而研制的。整个系统由一台主机、一只温湿度模块和若干只气体探头(具体数量根据实际使用开关室的开关数量和空间大小而定)组成。气体探头安装在SF6 开关的下方,用以在线实时检测 SF6 开关下方的氧气浓度和 SF6 气体浓度,以及以量化的形式提供给您以SF6气体中的微水含量。主机具有人体红外探测、语音提示和语音报警功能、 定时通风和强制通风等功能 。主机通过 RS-485 总线轮询、显示各气体探头的气体浓度数据并在危险时给出语音报警信息和控制风机工作。主机还可以通过 RS-485 总线实现与上位计算机的数据传输和系统参数修改,组成计算机对 SF6 开关室环境在线自动监测系统。 CAN总线 六氟化硫压力测试仪 压力传感器 气体浓度探测器 CAN总线 …….. SH6/O2 浓度测试仪 通讯服务器 光纤网络 监控 主机 SF6 开关室环境在线监控系统 6.电网谐波监测预警系统 近年来,随着冶金工业、化学工业及电气化铁路的发展,电力系统中的非线性负荷及冲击性负荷,使电网的非线性(谐波)、非对称性(负序) 和波动性日趋严重。目前,各国都十分重视电能质量的管理,我国已先后颁布了五个有关电能质量的国家标准。《电力法》正式颁布实施后,有关部门又制定了相应的《电能质量监督管理办法》。这样我们推出了谐波电能质量监测预警系统,它是专门针对变电站设计的新一代电能质量监测装置,它既可作为单独监测仪安装于各个变电站(或其它监测点),也可通过通讯线路与电能质量监测管理部门(如谐波监测站等)联接,构成监测网络系统。 (1)其拓朴结构如下: (3)性能指标 多参数测试:测试参数包括电网频率、电压偏差、三相电压不平衡度、电压波动与闪变、电压(电流)基波及谐波、负序电流、功率、阻抗等。 多通道监测:PS-NET标准配置通道:三相电压、三相电流。 最大可扩充至:4×3相电压,16×3相电流。通道扩充灵活方便,最大限度满足各种监测场合的应用。 高可靠性、低价格:仪器采用进口工业控制计算机,美国军标电源,全中文界面,可靠性高,长期稳定性好。 电网频率误差: ≤0.01Hz 电压(电流)谐波含有率误差:≤0.2% 电压偏差误差:≤0.2% 三相电压不平衡度误差:≤0.2% Pst≤0.1% Plt≤0.1% 7.安全巡检系统   随着社会的进步,电力行业也在飞速的发展。相继有各式各样的新设备投入使用。变电站设备的管理与维护变得日益重要,任何对故障发现的延误都将带来巨大的损失。所以新的巡视方式的引入显得尤为重要。   (1)功能 我公司生产的变电站设备巡检系统利用现有的掌上电脑或智能手机,结合多年来开发电力系统产品的经验,利用了先进的蓝牙、红外、射频、触摸屏、语音提示等先进技术,解决了旧巡视方式的诸多弊端。确保值班人员巡视到位,强制填写缺陷记录;掌上电脑或智能手机的引入使得信息记录的容量与方式彻底改变;自动生成巡视报表,缺陷记录;巡视项和缺陷库使用标准术语;极大的提高了设备巡视的工作效率。 它利用计算机领域的最新科技嵌入式操作系统,将诸多功能汇集在小巧的掌上电脑内,与射频(无线)读卡器相结合,完成对设备状态的检测和信息记录。 8.门禁管理 l 门禁管理功能用于监控门的开关状态、人员的出入情况,同时对持卡人员和操作人员进行管理。门禁管理操作简单、方便、实时性强,可进行在线授权、撤权、操作门的开关和配置门禁参数。 l 系统具有持卡人员配置管理功能,能配置管理部门人员信息,能按时段分配持卡人员权限,可根据需要对持卡人员在不同时段授予不同的出入权限,可在线修改持卡人员的权限,能够设定门禁在指定的时间区间处于闭锁或开放状态。 l 系统可实时的反映当前门所处的状态,能够在中心对门进行有效的操作,能够实时监控持卡人员的出入情况,门禁系统能够对操作的结果和告警信息实时给出提示。 l 系统可查询人员出入的记录、值班人员操作的记录、门磁告警记录、门位状态及变化原因记录、管理系统本身的登退录记录、部门人员信息、持卡人员在控制器上的权限信息,同时能够输出打印或保存到文件。 l 系统提供方便的进行维护和更换门禁控制器的功能,保证更换后的门禁控制器的设置信息和权限信息与原门禁控制器相同。 l 系统具有系统操作权限的划分和配置功能。当操作人员取得相应权限时,可进行相应操作。 9.空调节能管理系统 l 系统提供空调的自动倒换和风机自动控制功能。 l 系统可根据用户预先设定的阈值,当室温大于阈值时,自动启动空调制冷,当室温降低到设定值时,停止空调制冷。对于需要空调制热时,当室温低于阈值时,自动启动空调制热,当室温升高到设定值时,停止空调制热。 l 系统对于有两台空调的机房,可根据阈值高低设置空调交替工作模式。 l 系统对于配置了智能风机的系统,当温度和湿度满足一定条件时,关闭所有空调,打开风机系统给室内的设备通风降温。 10.设备资源管理系统 l 在变电站设备资源管理领域为用户提供配套的设备资源管理系统,实现面向管理、面向考核的报表自动采集和呈现。系统可提供的报表有 Ø 变电站(机房)统计表;详细资料表; Ø 设备统计表;设备详细资料表;配套设备统计表; Ø 厂家配套设备运行情况统计表 Ø 设备故障统计报表;派修故障记录;故障抢修及时率统计报表 Ø 停电统计分类汇总;机房(基站)停电发电统计表 Ø 电源故障统计表;电源故障统计分类汇总 Ø 监控系统可用率动态报表;监控率动态报表 Ø 电源系统负荷统计;负载电流统计; Ø 不同厂家设备故障情况统计表 Ø 各个变电站设备纳入集中监控情况统计表 11.联动报警接口系统 系统设计开发中间接口软件,通过采用中间件接口技术,系统实现多媒体视频监控系统与SCADA(四遥)等系统接口。 l 监控员在综自SCADA系统中远程操作变电站设备时,在操作前可根据操作票、工作票内容使用多媒体监控系统对现场被操作设备、现场环境观察,了解相应的设备运行状态。操作完成后,当SCADA系统有重要的开关状态变化,该信息可通过联动接口被反映到多媒体监控系统中,多媒体监视系统可联动相应摄像机画面给监控员作为遥视参考。 系统将采用目前最先进的多媒体技术和计算机技术,力争做到及时、准确的将系统的最新预警信息和故障信息传递给值班员和相关负责人。系统目前提供以下几种信息发布手段:播放语音报警、拨打报警责任人的固定电话、给报警责任人发中文短信、以WEB形式在MIS网上显示最新报警信息。 12.WEB浏览 l 适用范围:适用于不同网段内,不需要安装软件,管理人员仅对变电站安全预警系统的数据进行简单的统计和查询需要的场合,特点是操作简单,应用方便。 主要功能:WEB浏览的主要功能是查询和统计,不能进行控制,在实时数据显示上可对变电站内的设备用树状列表展开,根据选择实时查询设备的监测数据详细页面并可链接进行监测量的历史数据分析;通过WEB浏览还可以查询各个变电站现场的实时图像,了解变电站现场实时工况。 13.安全预警系统主站 (1)主站系统体系结构 安全预警主站系统是基于客户/服务器(Client/Server)体系结构的开放式系统。 系统在逻辑上由两大部分组成,即服务器系统(Server)和客户机系统(Client)。服务器的基本任务是数据维护和数据处理,并响应客户机的请求向客户机传送格式化的数据信息。客户机则负责提供用户界面,如图形、表格甚至声音、动画等。事故预警系统主站的服务器是功能服务器,不同于传统的文件服务器,在功能服务器上可同时运行各种功能软件。服务器和客户机可以运行在各自的硬件平台上,也可以运行在同一台机器上,这时同一台机器即是服务器又是客户机,服务器和客户机通过网络进行数据交换。 安全预警主站系统可作为电力企业计算机综合信息系统的一个子系统,其信息资源可在整个企业网络范围内共享,还可在广域网(包括Internet)范围内被远程访问。     服务器是安全预警主站系统的核心。前置机是特殊类型的客户机,完成系统和现场数据的接口任务,根据具体情况可配单机或双机。系统其他各种工作站均是客户机,根据需要可以配备多台。客户机不拥有自己的数据库,所有需要的数据及信息均取自于服务器,所以每台客户机在任何时候均可以开启或关停而不影响其历史数据及信息查询。 安全预警主站系统采用客户/服务器体系结构,绝对保证数据的一致性,并能使系统信息资源在广域网范围内实现共享。其前置机和服务器之间,服务器和客户机之间的网络通讯和数据传输完全采用基于可靠连接的网络非透明通信方式(即点对点方式),前置机接收厂站预警终端的数据通过点对点的方式写入到服务器中。客户机则是以一问一答的方式向服务器请求数据。控制命令也是由客户机以点对点的方式传递给服务器,服务器再以点对点的方式传递给前置机。这种基于可靠连接的网络非透明通信方式,能绝对保证数据传递的可靠性和完整性。 (2)系统运行环境 ① Windows 2003网络环境 安全预警主站系统以Windows2003操作系统作为网络运行平台,因此,安装应用程序之前,应先构造Windows 2003网络环境。  作为服务器的计算机应安装Windows 2003 Server(或更高版本),作为客户机(工作站)的计算机可安装Windows 2003 Server或Windows XP。在组织网络时,可根据需要采用工作组(Workgroup)方式或域(Domains)方式。 安全预警主站系统对网络硬件环境没有特别要求,计算机可以通过细缆、双绞线和HUB、光缆相连,也可以通过公用电话网连接。此外,系统可以采用单网或双网甚至于多网结构,增强可靠性。 Windows 2003可支持多种网络协议,用户在设置网络时可选择TCP/IP 、NetBEUI和IPX/SPX等多种协议中的任何一种或几种。推荐用户使用TCP/IP协议。如果需要支持NetBIOS程序,则还应添加NetBEUI或IPX/SPX协议。 ② 数据库平台 安全预警主站系统以商用数据库系统作为系统的数据库平台。理论上,用户可以选择使用MS SQL Server、Sybase、Oracle等任何一种数据库系统,但是从性能价格比和易维护性等多种因素综合考虑,推荐使用MS SQL Server 2000以上版本。 系统服务器应安装数据库管理系统。 ③ 硬件平台 安全预警主站系统的服务器需要安装Windows 2003 Server和SQL Server,作为整个系统的核心,对机器硬件要求比较高。系统服务器可选用一般微机或专用服务器,CPU 为Pentium III 450MHZ以上,内存不少于1024M(最好128M),硬盘80GB以上。 系统客户机,可选用能运行Windows XP工作站,推荐选配1600MHZ以上CPU,内存不少于1024M,硬盘80GB以上。 四、国 内 外 同 类 产 品 比 较 国内外同类产品比较 1、国内 在国内变电站安全运行监控方面主要采用的是图像监控系统,但“变电站安全预警系统”和“变电站图像监控系统”两者之间具有本质的区别: (1)信息量的区别: 一般的“变电站图像监控系统”提供的主要是图像信息和一定数量(≤8)的遥信信号,不能提供模拟量信息。但随着变电站无人值守的深入,对变电站安全运行检测的量越来越多,仅仅有开关量是远远不够的,还必须监视某一量的变化趁势,就必须有模拟量监测。“变电站安全预警系统”提供的是大量的综合信息,包括图像、开关量、模拟量,通过对大量信息的综合判断,从而达到对变电站进行有效的安全监控。 (2)预警与报警的区别: “变电站图像监控系统”以及一些其它的安全系统,因为系统自身的原因,只能做到事故后报警,这远远不能满足变电站安全监控的要求。变电站安全预警系统顾名思义就是在故障发生的初步阶段进行报警,因此它的技术实现方式必须围绕“早期”和“预”二个字。如何判断故障的“早期”是系统的重中之重,根据被监测物体或设备故障后的共同特点进行监测才能真正做到预警,否则就变成了报警系统,丧失了抢修的时间也就失去了系统存在的前提条件。因此变电站安全预警系统必须具备二个原则:首先要能判断出是否发生了故障,其次根据严重的程度分级进行预警。另外,实现预警的位置确认和远程监控。对变电站的安全运行来说,必须做到事故前预警,将故障消除在萌芽状态,以免引起更大的事故。“变电站安全预警系统”因为可以采集到变电站中大量的信息,具有专门的安全预警主站对采集到的信息进行综合分析,因此在故障还没发生(有发生某种故障的征兆时)在第一时间就可以有效地预警,让有关人员提前做好准备。 (3)主站的区别: “变电站图像监控系统”的主站是一个简单的图像显示与报警主站,不能满足变电站安全监控信息量增加的管理。“变电站安全预警系统”主站是电力系统调度自动化主站SCADA的基础。该系统专为供电企业研发用于变电站安全运行管理的一套软件平台。它以信息化技术为基础,将变电站运行的各种在线数据和离线数据进行信息集成,构成完整的安全预警系统,对各种危及变电站及电网安全运行的隐患进行预警,从而保障电网及变电站的设备安全运行。 现在“变电站图像监控系统”是“变电站安全预警系统”的一个子系统。 2、国外 据资料查证及交流情况看,国外在变电站已实现自动化、小型化及地下化的情况下,为了维持高质量的供电品质和高的供电可靠性,非常重视建立变电站的安全运行环境,设置电力设备在线检测系统、各类事故的预警系统,对重要的电力设备实施全天候的在线安全检测,并记录检测资料,据以做长期的趋势分析,并预测设备可能的故障时程,做到故障提早预知提前予以排除,目前国外已经应用的产品有如下几类: 电力设备绝缘劣化在线检测系统、早期火灾侦测系统、智能型线性温度侦测系统、细水雾自动灭火系统、烟烙尽(哈龙替代药剂)气体自动灭火系统、 防火延烧阻绝材料、矽橡胶绝缘子防雾闪涂料(HVIC/RTV)、远程数据及影像、录像及控制系统。它们的优点是实用性强,可靠性高;缺点是价格昂贵,施工复杂,目前不适合我国国情。 五、变电站安全运行集中监控中心 变电站安全运行集中监控中心 目前,我国的变电站安全预警系统仍处于起始阶段,有许多方面的不统一,但各企业都认识到了该部分的重要性,正在加大投入力度。今后应该有以下几个方面的发展: (1)探测器方面: 智能化、集成化、单总线输出、输出规范化。 (2)终端结构的灵活性: 变电站安全集中监控系统终端应该为积木式结构,各部分应该灵活的接入,另外系统应该方便地接入其他厂家的自动化设备终端设备。 (3)成立“变电站安全运行集中监控中心”势在必行。目前,电网两个“中心”正在形成,变电站安全运行集中监控中心将成为第二大中心,为电网的安全进行监控与管理,这样,整个电网运行主要由两大中心承担:一个是“电力调度中心”,负责电网的调度运行管理,另一个是“变电站安全运行监控中心”,负责变电设备运行监控的预警,对无人值守站的运行管理是一个新尝试,极大地提升了变电站的安全管理水平。 六、系 统 应 用 实 例 系统应用实例 变电站安全预警系统自问世以来,以优异的产品性能、良好的系统解决方案、客户满意的售后服务、优越的扩容和可维护性获得用户的认可,在电力行业领域得到了比较充分的应用。 1、天津电力公司调度中心动力环境监控系统 自2005年开始,公司独家承建了天津电力公司调度中心机房设备环境监控系统,系统采用三级组网结构,由集中监控中心、区域监控中心和现场监控单元组成。 监控对象包含动力、环境、智能门禁及图像等。整体上实现了电力调动自动化机房所有设备的实时运行监视、预警,保证了电力机房设备的正常运行。 2、天津滨海电力公司吉林路变电站动力环境监控系统 该工程主要实现220KV变电站中动力环境监控、图像监控、门禁监控、SF6气体监测、谐波监测,以及变电站各设备的运行状态监测功能。对各参数进行实时监测,发现异常,根据报警等级即刻通知相关责任人员进行实时处量。从而保证了电力变电站设备的正常运行。 3、天津高压供电公司海光寺变电站动力环境监控系统 该工程主要实现220KV变电站中动力环境监控、图像监控、门禁监控、SF6气体监测、谐波监测,以及变电站各设备的运行状态监测功能。对各参数进行实时监测,发现异常,根据报警等级即刻通知相关责任人员进行实时处量。从而保证了电力变电站设备的正常运行。 4、天津电力公司电力修试中心机房动力环境监控系统 电力修试中心机房环境监控系统采用三级组网结构,由集中监控中心、区域监控中心和现场监控单元组成。 监控对象包含动力、环境、智能门禁及图像等。整体上实现了电力调动自动化机房所有设备的实时运行监视、预警,保证了电力机房设备的正常运行。 天津市科远系统工程有限公司 Tianjin Keyuan System Engineering Co. Ltd., 地址:天津市南开区华苑产业区榕苑路10号3-C-901 电话: (86)22-23001181/23001182/23001183 传真: (86)22-23001181 mail: sciwell@ http://
