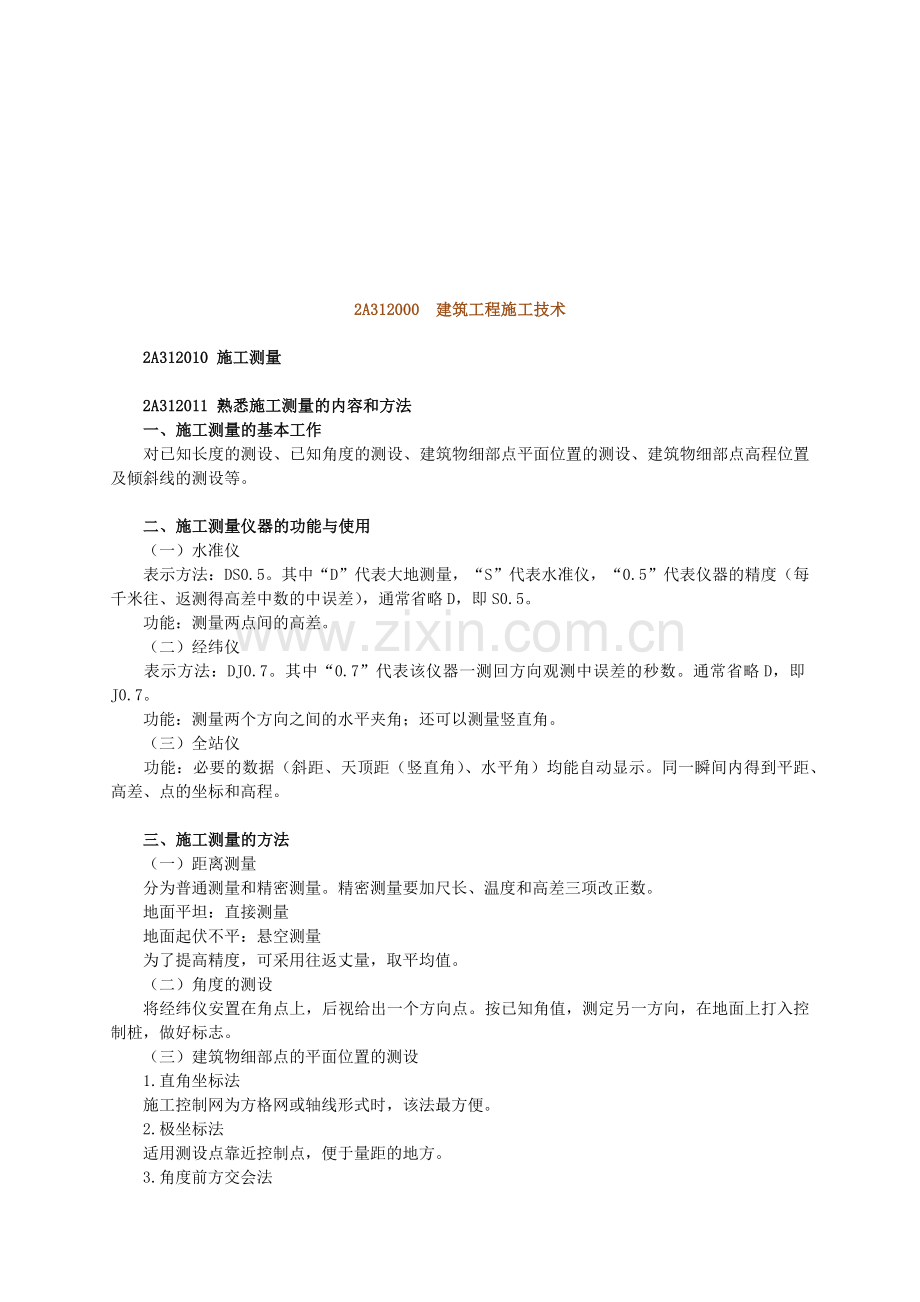

2A312000 建筑工程施工技术
2A312010 施工测量
2A312011 熟悉施工测量的内容和方法
一、施工测量的基本工作
对已知长度的测设、已知角度的测设、建筑物细部点平面位置的测设、建筑物细部点高程位置及倾斜线的测设等。
二、施工测量仪器的功能与使用
(一)水准仪
表示方法:DS0.5。其中“D”代表大地测量,“S”代表水准仪,“0.5”代表仪器的精度(每千米往、返测得高差中数的中误差),通常省略D,即S0.5。
功能:测量两点间的高差。
(二)经纬仪
表示方法:DJ0.7。其中“0.7”代表该仪器一测回方向观测中误差的秒数。通常省略D,即J0.7。
功能:测量两个方向之间的水平夹角;还可以测量竖直角。
(三)全站仪
功能:必要的数据(斜距、天顶距(竖直角)、水平角)均能自动显示。同一瞬间内得到平距、高差、点的坐标和高程。
三、施工测量的方法
(一)距离测量
分为普通测量和精密测量。精密测量要加尺长、温度和高差三项改正数。
地面平坦:直接测量
地面起伏不平:悬空测量
为了提高精度,可采用往返丈量,取平均值。
(二)角度的测设
将经纬仪安置在角点上,后视给出一个方向点。按已知角值,测定另一方向,在地面上打入控制桩,做好标志。
(三)建筑物细部点的平面位置的测设
1.直角坐标法
施工控制网为方格网或轴线形式时,该法最方便。
2.极坐标法

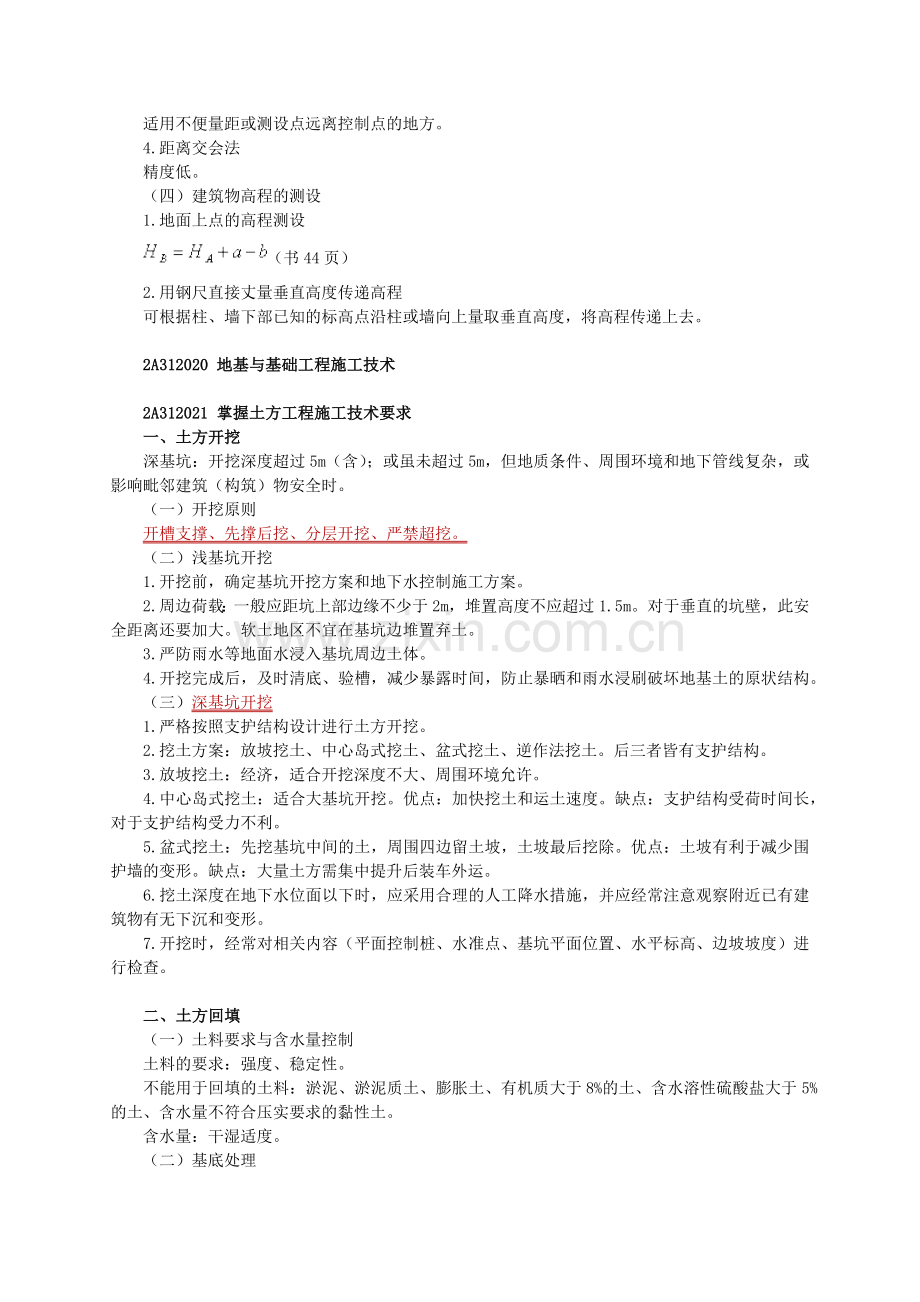

适用测设点靠近控制点,便于量距的地方。
3.角度前方交会法
适用不便量距或测设点远离控制点的地方。
4.距离交会法
精度低。
(四)建筑物高程的测设
1.地面上点的高程测设
(书44页)
2.用钢尺直接丈量垂直高度传递高程
可根据柱、墙下部已知的标高点沿柱或墙向上量取垂直高度,将高程传递上去。
2A312020 地基与基础工程施工技术
2A312021 掌握土方工程施工技术要求
一、土方开挖
深基坑:开挖深度超过5m(含);或虽未超过5m,但地质条件、周围环境和地下管线复杂,或影响毗邻建筑(构筑)物安全时。
(一)开挖原则
开槽支撑、先撑后挖、分层开挖、严禁超挖。
(二)浅基坑开挖
1.开挖前,确定基坑开挖方案和地下水控制施工方案。
2.周边荷载:一般应距坑上部边缘不少于2m,堆置高度不应超过1.5m。对于垂直的坑壁,此安全距离还要加大。软土地区不宜在基坑边堆置弃土。
3.严防雨水等地面水浸入基坑周边土体。
4.开挖完成后,及时清底、验槽,减少暴露时间,防止暴晒和雨水浸刷破坏地基土的原状结构。
(三)深基坑开挖
1.严格按照支护结构设计进行土方开挖。
2.挖土方案:放坡挖土、中心岛式挖土、盆式挖土、逆作法挖土。后三者皆有支护结构。
3.放坡挖土:经济,适合开挖深度不大、周围环境允许。
4.中心岛式挖土:适合大基坑开挖。优点:加快挖土和运土速度。缺点:支护结构受荷时间长,对于支护结构受力不利。
5.盆式挖土:先挖基坑中间的土,周围四边留土坡,土坡最后挖除。优点:土坡有利于减少围护墙的变形。缺点:大量土方需集中提升后装车外运。
6.挖土深度在地下水位面以下时,应采用合理的人工降水措施,并应经常注意观察附近已有建筑物有无下沉和变形。
7.开挖时,经常对相关内容(平面控制桩、水准点、基坑平面位置、水平标高、边坡坡度)进行检查。
二、土方回填
(一)土料要求与含水量控制
土料的要求:强度、稳定性。
不能用于回填的土料:淤泥、淤泥质土、膨胀土、有机质大于8%的土、含水溶性硫酸盐大于5%的土、含水量不符合压实要求的黏性土。
含水量:干湿适度。
(二)基底处理
1.清除基底杂物,排除积水,将基底充分夯实和碾压密实。
2.防止地表滞水流入填方区,以至于造成基土下陷。
3.填土场地地面陡于1/5时,将斜坡挖成阶梯形,阶高0.2~0.3m,阶宽大于1m,分层填土。
(三)土方填筑与压实
1.填方的边坡坡度:填方高度小于10m时,可采用1:1.5;超过10m时,可做成折线形,上部采用1:1.5,下部采用1:1.75。
2.填土应由下至上整个宽度分层铺填。每层虚铺厚度见表2A312021。
每层虚铺厚度 表2A312021
铺填方法
人工回填
推土机填土
铲运机填土
汽车填土
虚铺厚度
20~25cm
不宜大于30cm
30~50cm
30~50cm
3.填方应在相对两侧或周围同时进行回填和夯实。
4.采用同类土填筑。使压实系数λc满足设计要求。压实系数为土的控制(实际)干土密度ρd与最大干土密度ρdmax的比值。
2A312022 掌握基坑验槽及局部不良地基的处理方法
一、验槽时必须具备的资料
1.岩土工程勘察报告。
2.施工图阶段的结构图。
3.其他文件和记录。
二、验槽程序
施工单位自检合格,提出申请。
由监理工程师或建设单位组织建设、监理、勘察、设计及施工单位共同进行。
三、验槽的主要内容
1.基槽的平面位置、尺寸、深度是否符合设计要求。
2.槽壁、槽底土质类型、均匀程度和有关异常土质是否存在,核对基坑土质和地下水情况是否与勘察报告相符。
3.检查基槽中是否有旧建筑物基础、古井、古墓、洞穴、地下掩埋物及地下人防工程等。
4.检查基坑周边荷载情况,及对周围建筑物稳定性是否有影响。
5.核实分析钎探资料,对存在的异常点位进行复合检查。检测桩的质量是否合格。
四、验槽方法
(一)观察法
(二)钎探法:用锤将钢钎打入坑底以下的土层内一定深度,根据锤击次数和入土难易程度来判断坑底土情况的一种方法。
(三)轻型动力触探
遇到下列情况之一时,采用此法:
1.持力层明显不均匀。
2.浅部有软弱下卧层。
3.有浅埋的坑穴、古墓、古井等,直接观察难以发现时。
4.勘察报告或设计文件规定应该采用此法时。
五、局部不良地基的处理
原则:减少地基不均匀沉降。
比如:去掉松软土层,用3:7灰土进行回填并分层夯实。
2A312023 掌握砖、石基础施工技术要求
一、施工准备工作要点
1.砖应提前1~2天浇水湿润,烧结普通砖含水率宜为10%~15%。
2.利用皮数杆,拉线检查基础垫层表面标高是否合适。如第一层砖的水平灰缝大于20mm,毛石大于30mm时,应用细石混凝土找平。
二、砖基础施工技术要求
1.砖基础下部为大放脚,上部为基础墙。
2.大放脚有等高式和间隔式。
3.大放脚一般采用一顺一丁砌筑形式,上下皮垂直灰缝相互错开60mm。
4.转角处、交接处,为错缝需要应加砌配砖(3/4砖、半砖或1/4砖)。
5.灰缝宽度宜为10mm。水平灰缝的砂浆饱满度不得小于80%。
6.砖基础底标高不同时,应从低处砌起,并应由高处向低处搭砌。
7.转角处、交接处应同时砌筑,否则,应留置斜槎。
8.基础墙的防潮层,宜用1:2水泥砂浆加适量防水剂铺设,其厚度宜为20mm,位置宜在室内地面标高以下一皮砖处。
三、石基础施工技术要求
1.毛石基础:基础上部宽一般比墙厚大20cm以上,每一台阶应不少于2~3皮毛石,每阶宽度应不小于20cm,每阶高度不小于40cm。
2.砌筑应双挂线,分层砌筑,每层高度为30~40cm。
3.大、中、小毛石应搭配使用,灰缝要饱满密实,厚度一般控制在30~40mm之间。
4.毛石基础必须设置拉结石。
5.墙基留槎时,不得留在外墙转角处或纵横墙交接处,接槎应做成阶梯式,不得留直槎或斜槎。沉降缝应分成两段砌筑,不得搭接。
2A312024 熟悉混凝土基础与桩基施工技术要求
一、混凝土基础施工技术
(一)单独基础浇筑
1.台阶式基础施工,按台阶分层浇筑完毕,不允许留设施工缝。混凝土一次灌足,先灌边角后灌中间。
2.浇筑台阶式柱基时,要防止出现吊脚现象。
3.保证杯型基础杯口底标高的正确性。
4.高杯口基础,可采用混凝土浇捣到接近杯口处时,再安装杯口模板,继续浇筑。
5.锥式基础,要注意斜坡部位混凝土的捣固质量。
(二)条形基础浇筑
宜分段、分层连续浇筑,一般不留施工缝。每段间浇筑长度控制在2000~3000mm距离,做到逐段逐层呈阶梯形向前推进。
(三)设备基础浇筑
应分层浇筑,并保证上下层之间不留施工缝,每层混凝土的厚度为200~300mm。浇筑顺序:从低处开始,沿长边方向自一端向另一端浇筑;也可采用中间向两端或两端向中间浇筑。
(四)大体积混凝土工程
1.大体积混凝土的浇筑方案
宜采用分层浇筑,并保证在下层混凝土初凝前将上层混凝土浇筑完毕。
浇筑方案:全面分层、分段分层、斜面分层。
2.大体积混凝土的振捣
(1)应采取振捣棒振捣。
(2)在初凝之前进行二次振捣。
3.大体积混凝土的养护
(1)养护方法:保温法、保湿法。
(2)养护时间:混凝土浇筑完毕后,应在12小时内覆盖浇水。采用普通硅酸盐水泥拌制的混凝土养护时间不得少于14天;采用矿渣水泥、火山灰水泥等拌制的混凝土养护时间不得少于21天。
4.大体积混凝土裂缝的控制
(1)优先选用低水化热的矿渣水泥,适当使用缓凝减水剂。
(2)保证强度的前提下,适当降低水灰比,减少水泥用量。
(3)控制混凝土内外的温差。
(4)及时覆盖保温、保湿材料。
(5)预埋冷却水管。
(6)掺入适量微膨胀剂或膨胀水泥,减少混凝土的温度应力。
(7)设置后浇缝。
(8)二次抹面,减少表面收缩裂缝。
二、混凝土预制桩、灌注桩的技术
(一)钢筋混凝土预制桩施工技术
施工方法:锤击沉桩法、静力压桩法、振动法。
(二)钢筋混凝土灌注桩施工技术
1.钻孔灌注桩:干作业法、泥浆护壁法、套管护壁法。
2.沉管灌注桩
3.人工挖孔桩:预防孔壁坍塌和流砂现象发生,应制定合理安全的护壁措施。
2A312030 主体结构工程施工技术
2A312031 掌握混凝土结构的施工技术
一、模板工程
(一)常见模板及其特征
1.木模板:适用于外形复杂或异形构件及冬期施工的混凝土工程。
2.组合钢模板:通用性强、周转率高。
3.钢框木(竹)胶合板模板:自重轻、用钢量少。
4.钢大模板:整体性好、抗震性强,但重量大。
5.散支散拆胶合板模板:自重轻、施工方便。
6.其他模板:滑升模板、爬升模板、飞模、模壳模板、胎膜、永久性压型模板、薄板模板。
(二)模板工程设计的主要原则
1.实用性:保证构件形状尺寸和相互位置正确,构造简单、施工方便。
2.安全性:强度、刚度、稳定性。
3.经济性:保证质量、安全和工期为前提。
(三)模板工程安装要点
1.安装上层模板时,下层能提供足够承载力。
2.接缝不应漏浆。木模板使用前要浇水湿润,但不能有积水。
3.接触面要清理干净并刷隔离剂。
4.浇筑前,模板内没有杂物。
5.对清水混凝土和装饰混凝土,要使用能保证施工效果的模板。
6.用作模板的地坪、胎膜应平整光洁,不得产生下沉、裂缝、起砂或起鼓。
7.跨度不小于4m的现浇钢筋混凝土梁、板,模板应起拱。
(四)模板的拆除
混凝土强度复合设计及规范要求时方可拆除。
二、钢筋工程
(一)钢筋配料
直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度
弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度
箍筋下料长度=箍筋周长+箍筋调整值
(二)钢筋代换
等强代换:构件配筋受强度影响
等面积代换:构件配筋受最小配筋率影响
(三)钢筋连接
1.钢筋的连接方法
焊接、机械连接、绑扎连接。
2.钢筋的焊接
闪光对焊、电弧焊(帮条焊、搭接焊、熔槽焊、坡口焊、预埋件角焊、塞孔焊)、电渣压力焊、气压焊、埋弧压力焊、电阻电焊。
3.钢筋机械连接
套筒连接、锥螺纹套筒连接、直螺纹套筒连接。
适用的钢筋:HRB335、HRB400、RRB400;直径不小于16mm。
4.钢筋绑扎连接(或搭接)
搭接长度应符合规范要求。
受拉钢筋直径大于28mm,受压钢筋直径大于32mm时,不宜采用绑扎搭接接头。
轴心受拉及小偏心受拉杆件的纵向受力钢筋和直接承受动力荷载结构中的纵向受力钢筋均不得采用绑扎搭接接头。
5.钢筋接头位置
受力较小处。
同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。构件同一截面内钢筋接头数应符合设计和规范要求。
(四)钢筋加工
1.包括调直、除锈、下料切断、接长、弯曲成型。
2.调直:可采用机械调直和冷拉调直。冷拉时,必须控制伸长率。HPB235冷拉伸长率不宜大于4%;HRB335、HRB400和RRB400冷拉伸长率不宜大于1%。
3.除锈:通过冷拉、调直过程除锈,也可采用机械机除锈、喷砂除锈、酸洗除锈和手工除锈。
4.下料切断:可采用钢筋切断机、手动液压切断器。要求切断口不得有马蹄形或起弯等现象。
5.弯曲成型:可采用钢筋弯曲机、四头弯筋机、手工弯曲工具。
(五)钢筋安装
1.做好准备工作
2.柱钢筋绑扎
(1)柱钢筋绑扎应在模板安装之前进行。
(2)框架梁、牛腿及柱帽等钢筋,应放在柱子纵向钢筋的内侧。
(3)柱中竖向钢筋:角部钢筋弯钩应与模板成45°,中间钢筋弯钩应与模板成90°。
(4)箍筋的接头应交错布置在四角纵向钢筋上;箍筋转角与纵向钢筋交叉点均应扎牢,绑扎箍筋时绑扣相互间成八字形。
3.墙钢筋绑扎
(1)墙钢筋绑扎应在模板安装之前进行。
(2)墙的垂直钢筋每段长度不宜超过4m(d≤12mm)或6m(d>12mm)或层高加搭接长度,水平钢筋每段长度不宜超过8m。钢筋的弯钩应朝向混凝土内。
(3)两层钢筋间应设置撑铁或绑扎支架,以固定钢筋间距。
4.梁、板钢筋绑扎
(1)当梁高度较小时,可架空在模板顶上绑扎,然后落位;当梁高度较大(h≥1m)时,梁的钢筋宜在梁底模上绑扎,后支侧模。板的钢筋在模板安装后绑扎。
(2)梁纵向受力钢筋采用双层排列时,两排钢筋之间应垫以≥25mm的短钢筋,保证设计距离。钢筋的接头应交错布置在两根架立钢筋上。
(3)板的钢筋网绑扎,四周两行钢筋交叉点应每点扎牢,中间部分交叉点可相隔交错扎牢。双向主筋的钢筋网,则必须全部钢筋相交点扎牢。双层钢筋网,中间应设置钢筋撑脚。绑扎时要成八字形。
(4)板上部的负筋要防止被踩下,尤其是悬臂板,要严格控制负筋位置,以免拆模后断裂。
(5)板、次梁与主梁交叉处,板的钢筋在上,次梁的钢筋居中,主梁的钢筋在下;当有圈梁或垫梁时,主梁的钢筋在上。
(6)梁顶面主筋间的净距要有30mm,以利浇筑混凝土。
(7)梁板钢筋绑扎时,应防止水电管线位置影响钢筋位置。
三、混凝土工程
(一)混凝土所用原材料、外加剂、掺合料检验合格后方可使用。
(二)对混凝土配合比要经计算、适配、调整后确定。配合比应采用重量比。
(三)混凝土的搅拌与运输
1.混凝土搅拌应确保质量,当掺有外加剂时,搅拌时间适当延长。
2.混凝土运输过程中不应发生分层、离析现象,否则在浇筑前应进行二次搅拌。
3.确保混凝土在初凝前运至现场并浇筑完毕。
(四)泵送混凝土
1.泵送混凝土可同时完成水平运输和垂直运输。
2.泵送混凝土配合比要求:塌落度不低于100mm。
3.混凝土泵或泵车设置处,应场地平整、坚实,具有重车行走条件。浇筑时由远及近进行。
4.混凝土供应应保证泵能连续工作。
(五)混凝土浇筑
1.浇筑前,要根据施工方案认真进行交底,做好各项检查,尤其是隐蔽工程验收后,才可浇筑混凝土。
2.浇筑中混凝土不能有离析现象。
3.浇筑混凝土应连续进行。必须间歇时,应在前层混凝土初凝之前,将次层混凝土浇筑完毕,否则应留置施工缝。
4.混凝土宜分层浇筑,分层振捣。插入式振捣棒使用时,应快插慢拔,移动间距不宜大于振捣器作用半径的1.5倍,与模板的距离不应大于其作用半径的0.5倍。振捣器插入下层混凝土内的深度应不小于50mm。
5.混凝土浇筑时,当发现模板等有变形、移位时,应及时采取措施进行处理。
6.梁和板宜同时浇筑混凝土,有主次梁的楼板宜顺着次梁方向浇筑,单向板宜沿着板的长边方向浇筑;拱和高度大于1m时的梁等结构,可单独浇筑混凝土。
(六)施工缝
1.施工缝的位置应在浇筑前确定,并留置在结构受力较小且便于施工的部位。
(1)柱:宜留置在基础、楼板、梁的顶面,梁和吊车梁牛腿、无梁楼板柱帽的下面。
(2)与板连成整体的大截面梁(高超过1m),留置在板底面以下20~30mm处。当板下有梁托时,留置在梁托下部。
(3)单向板:留置在平行于板的短边的位置。
(4)有主次梁的楼板,施工缝应留置在次梁跨中1/3范围内。
(5)墙:留置在门洞口过梁跨中1/3范围内,也可留在纵横墙的交接处。
(6)双向受力板、大体积混凝土结构、拱、穹拱、薄壳、蓄水池、斗仓、多层刚架及其他结构复杂的工程,施工缝的位置应按设计要求留置。
2.施工缝处继续浇筑混凝土时,应符合下列规定:
(1)已浇筑的混凝土,其抗压强度不应小于1.2N/mm2。
(2)在已硬化的混凝土表面上,应清除水泥薄膜和松动石子以及软弱混凝土层,并加以湿润和冲洗干净,且不得积水。
(3)浇筑混凝土前,宜先在施工缝处铺一层水泥浆或与混凝土成分相同的水泥砂浆。
(4)混凝土应细致捣实,使新旧混凝土紧密结合。
(七)后浇带的设置和处理
填充后浇带,可采用微膨胀混凝土,强度等级比原结构强度提高一级,并保持至少15天的湿润养护。后浇带接缝处按施工缝的要求处理。
(八)混凝土的养护
1.养护方法:自然养护(覆盖浇水养护、薄膜布覆盖包裹养护、养生液养护)、加热养护。
2.对已浇筑完毕的混凝土应在混凝土终凝前(通常为混凝土浇筑完毕后8~12小时内)开始自然养护。
3.覆盖浇水养护:硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥拌制的混凝土,不得少于7天;掺用缓凝剂外加剂矿物掺合料或有抗渗性要求的混凝土,不得少于14天。浇水次数应能保持混凝土处于润湿状态。
4.采用塑料薄膜布覆盖包裹养护时,应保证塑料布内有凝结水。
5.采用养生液养护时,应均匀喷刷在混凝土外表面,不得漏喷刷。
6.混凝土强度达到1.2N/mm2时,方可上人。
2A312032 掌握砌体结构的施工技术
一、砌筑砂浆
(一)砂浆原材料要求
检验合格方可使用。
(二)砂浆配合比
1.满足稠度、分层度和抗压强度要求。
2.稠度:砌筑材料为粗糙多孔且吸水较大的块料或在干热条件下砌筑时,应选用较大稠度值的砂浆。
3.分层度:不得大于30mm,确保良好的保水性。
4.采用水泥砂浆代替水泥混合砂浆时,需征得设计单位同意。
(三)砂浆的拌制及使用
1.拌制用材料应采用重量计量。
2.搅拌时间应满足:
(1)水泥砂浆和水泥混合砂浆,不得少于2min。
(2)水泥粉煤灰砂浆和掺用外加剂的砂浆,不得少于3min。
(3)掺用有机塑化剂的砂浆,应为3~5min。
3.砂浆应随拌随用,水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕;当施工气温超过30℃时,应分别在2h和3h内使用完毕。
(四)砂浆强度
由边长7.07cm的正方体试件,经过28d标准养护,测得一组六块试件的抗压强度值来评定。
二、砖砌体工程
(一)砌筑用砖
1.常用:烧结普通砖、炉渣砖、烧结多孔砖、烧结空心砖、蒸压灰砂空心砖。
2.烧结普通砖根据抗压强度分为MU30、MU25、MU20、MU15、MU10五个强度等级。
3.级别:优等品、一等品、合格品。优等品用于清水墙,一等品和合格品用于混水墙。
4.烧结普通砖的外形为直角六面体,公称尺寸为:长240mm、宽115mm、高53mm。
(二)烧结普通砖砌体
1.砌筑方法:“三一”砌筑法、挤浆法(铺浆法)、刮浆法和满口灰法。采用铺浆法砌筑时,铺浆长度不得超过750mm,施工期间温度超过30℃时,铺浆长度不得超过500mm。
2.皮数杆:应设置在转角处、交接处,间距不应大于15m。
3.砖墙砌筑形式:全顺、两平一侧、全丁、一顺一丁、梅花丁、或三顺一丁。
4.一砖厚承重墙最上一皮砖应整砖丁砌,砖墙挑出层每次挑出宽度不应大于60mm。
5.砖墙的灰缝宽度宜为10mm,且不应小于8mm,也不应大于12mm。
6.砖墙水平灰缝砂浆饱满度不得小于80%;垂直灰缝宜采用挤浆法或加浆方法,不得出现透明缝、瞎缝和假缝。
7.在砖墙上留置临时施工洞口,其侧边离交接处墙面不应小于500mm,洞口净宽不应超过1m。
8.不得在下列墙体或部位设置脚手眼:
(1)120mm厚墙、料石清水墙和独立柱。
(2)过梁上与过梁成60°角的三角形范围及过梁净跨度1/2的高度范围内。
(3)宽度小于1m的窗间墙。
(4)砌体门窗洞口两侧200mm(石砌体为300mm)和转角处450mm(石砌体为600mm)范围内。
(5)梁或梁垫下及其左右500mm范围内。
(6)设计不允许设置脚手眼的部位。
9.脚手眼补砌时,灰缝应填满砂浆,不得用干砖填塞。
10.砖墙转角处和交接处应同时砌筑,不能同时砌筑时,应留斜槎,斜槎水平投影长度不应小于高度的2/3。
11.不能留置斜槎时,可留直槎,但必须做成凸槎,并加设拉结筋。每120mm墙厚放置1φ6拉结筋(120mm厚墙放置2φ6拉结钢筋),间距沿墙高不应超过500mm;埋入长度从留槎处算起每边均不应小于500mm,对于抗震设防烈度6度、7度的地区,不应小于1m;末端应有90°弯钩。
12.构造柱应先绑扎钢筋,然后砌砖墙,最后浇灌混凝土。墙与柱沿高度方向每500mm设2φ6拉筋(一砖墙),每边伸入墙内不应少于1m;构造柱应与圈梁连接;砖墙应砌成马牙槎,每一马牙槎沿高度方向的尺寸不超过300mm。
13.砖墙工作段的分段位置,宜设在变形缝、构造柱或门窗洞口处;相邻工作段的砌筑高度不得超过一个楼层高度,也不宜大于4m。
14.砖墙砌筑高度应符合规范要求,超过时必须采取临时支撑等有效措施。
(三)砖柱
1.整砖砌筑,断面宜为方形或矩形。
2.砖柱外表面上下皮垂直灰缝相互错开1/4砖长,砖柱不得采用包心砌法。
(四)砖垛
应与砖柱同时砌筑,隔皮与砖墙搭砌,搭砌长度不应小于1/4砖长。砖垛外表面上下皮垂直灰缝应相互错开1/2砖长。
(五)多孔砖
多孔砖孔洞应垂直于受压面砌筑。
(六)空心砖墙
1.空心砖孔洞应沿墙呈水平方向,上下皮垂直灰缝相互错开1/2砖长。
2.空心砖墙与烧结普通砖墙交接处,应以普通砖墙引出不小于240mm长于空心砖墙相接,并与隔2皮空心砖高在交接处的水平灰缝中设置2φ6拉结钢筋,拉结钢筋在空心砖墙中的长度不小于空心砖长加240mm。
3.空心砖墙的转角处,应用烧结普通砖砌筑,砌筑长度角边不小于240mm。
4.空心砖墙砌筑不得留槎。
5.空心砖墙中不得留置脚手眼。
三、混凝土小型空心砌块砌体工程
1.分类:普通混凝土小型空心砌块、轻集料混凝土小型空心砌块。
2.普通混凝土小型空心砌块:施工前一般不宜浇水;轻集料混凝土小型空心砌块:施工前可洒水湿润。
3.施工时,立皮数杆,拉水准线。
4.砌筑应从转角或定位处开始,内外墙同时砌筑,纵横交错搭接。
5.施工时,应对孔错缝搭砌,灰缝应横平竖直,宽度宜为8~12mm。砌体水平灰缝砂浆饱满度,按净面积计算不得低于90%,竖向灰缝饱满度不得低于80%。
6.临时间断处,应砌成斜槎,长度不应小于高度的2/3;如留斜槎有困难,除外墙转角处及抗震地区,砌体临时间断处不应留直槎外,可从砌体面伸出200mm砌成阴阳槎,并沿砌体高每三皮砌块(600mm)设拉结筋或钢筋网片。
四、加气混凝土砌块工程
1.施工时,立皮数杆,拉水准线。
2.施工前应洒水湿润。上下皮砌块的竖向灰缝应相互错开,并不小于150mm。不能满足时,应在水平灰缝设置2φ 6拉结钢筋或φ 4网片,长度不应小于700mm.
3.水平灰缝砂浆饱满度不应低于90%,宽度宜为15mm;竖向灰缝饱满度不得低于80%,宽度宜为20mm。
4.转角处,应使纵横墙的砌块相互搭接,隔皮砌块露端面。
5.加气混凝土砌块墙如无切实有效措施,不得使用与下列部位:
(1)室内地面标高以下部位。
(2)长期浸水或经常受干湿交替部位。
(3)受化学环境腐蚀或高浓度二氧化碳等环境。
(4)砌块表面经常处于80℃以上的高温环境。
6.不得留置脚手眼,不得留接槎,如必须留置时,应留斜槎。
2A312033 熟悉钢结构施工技术
一、钢结构构件的制作加工
(一)准备工作
(二)工艺流程
二、钢结构构件的连接
(一)焊接
1.应合理选择焊接方法,尽可能把焊接应力和焊接变形控制到最小。
2.焊缝缺陷及处理方法:
(1)裂纹:在裂纹两端钻止裂孔或铲除裂纹处的焊缝金属,进行补焊。
(2)孔穴:铲除焊缝金属,进行补焊。
(3)固体夹杂:铲除焊缝金属,进行补焊。
(4)未熔合、未焊透:铲除焊缝金属,进行补焊。
(5)形状缺陷:咬边、焊瘤、下塌、根部收缩、错边、角度偏差等。
(6)其他缺陷:电弧擦伤、飞溅、表面撕裂等。
(二)螺栓连接
1.普通螺栓
螺栓的紧固次序应从中间开始,对称向两边进行。对大型接头,可采用复拧。
2.高强螺栓
包括:摩擦连接、张拉连接、承压连接。
三、钢结构涂装
(一)防腐涂料涂装
(二)防火涂料涂装
1.分类:B、H两类。
(1)B类:薄涂型,涂层厚度一般为2~7mm,耐火极限可达0.5~2h。
(2)H类:厚涂型,涂层厚度一般为8~50mm,耐火极限可达0.5~3h。
2.施工通常采用喷涂方法,对于B类的面层装饰也可采用刷涂或滚涂方法。
(三)其他要求
1.防腐涂料和防火涂料的涂装属于特殊工种,操作者必须有特殊工种作业操作证(上岗证)。
2.施涂环境应按说明书和规范规定执行,并做好防火、防毒、防爆措施。
2A312040 防水工程施工技术
2A312041 掌握屋面及室内防水工程施工技术要求
一、屋面防水工程施工技术要求
(一)屋面防水等级和设防要求
防水层级别
合理使用年限
设防
Ⅰ级
25
三道或三道以上防水设防
Ⅱ级
15
二道设防
Ⅲ级
10
一道设防
Ⅳ级
5
一道设防
(二)屋面防水要求
屋面防水应以防为主,以排为辅。
平屋面采用结构找坡不应小于3%,采用材料找坡宜为2%,天沟、檐沟纵向找坡不应小于1%,沟底水落差不得超过200mm。
(三)卷材防水屋面
1.卷材防水屋面的交界处和转角处均应做成圆弧,半径不得小于规范要求。
2.卷材铺贴方向:
(1)屋面坡度小于3%时,平行屋脊铺贴。
(2)屋面坡度在3%~15%时,可平行或垂直屋脊铺贴。
(3)屋面坡度大于15%或屋面受震动时,沥青防水卷材可垂直屋脊铺贴;高聚物改性沥青防水卷材和合成高分子防水卷材,可平行或垂直屋脊铺贴。
(4)上下层卷材不得相互垂直铺贴。
3.卷材铺贴方法
(1)连续多跨,先高跨后低跨、先远后近。同一坡度,先做好节点、附加层和屋面排水比较集中部位的处理,然后由屋面最低处向上进行。
(2)铺贴卷材应采用搭接法。平行于屋脊的搭接缝,应顺流水方向搭接;垂直于屋脊的搭接缝,应顺年最大频率风向搭接。上下层及相邻两幅卷材的搭接缝应错开,搭接宽度应符合规范要求。
(3)卷材防水层上有重物覆盖或基层变形较大时,应优先采用空铺法、点粘法、条粘法或机械固定法,但距屋面周边800mm内以及叠层铺贴的各层卷材之间应满粘。
(4)采用满粘法时,找平层分隔缝处宜空铺,宽度宜为100mm。
(5)里面或大坡面应采用满粘法。
(6)卷材屋面坡度不宜超过25%,当超过25%时,应采取防止卷材下滑的措施。
4.水落口、天沟、檐口、檐沟及立面卷材应符合相关规定。
5.高聚物改性沥青防水卷材施工
可采用冷粘法、热粘法(加热温度不应高于200℃,使用温度不应低于180℃)、热熔法(条粘法,每幅卷材与基层粘接面不应少于两条,宽度不应小于150mm)、自粘法。
6.合成高分子防水卷材施工
可采用冷粘法、自粘法、焊接法和机械固定法。
(四)涂膜防水屋面
1.涂膜防水应分遍涂布。前后两遍的涂布方向应相互垂直。
2.需铺设胎体增强材料时,当屋面坡度小于15%,可平行屋脊铺设;当屋面坡度大于15%,应垂直屋脊铺设。
3.胎体增强材料长边搭接宽度不得小于50mm,短边搭接宽度不得小于70mm。两层胎体增强材料,上下层不得垂直铺设,搭接缝应错开,间距不应小于幅宽的1/3。
4.涂抹防水的收头,应用防水涂料多遍涂刷或用密封材料封严。
二、室内防水工程施工技术
(一)技术准备
施工环境温度应符合防水材料的技术要求,并宜在5℃以上。
(二)施工流程
(三)施工技术要点
1.防水材料经检测合格后方可使用。
2.当采用掺有防水剂的水泥类找平层作防水层时,其掺量和强度等级应符合设计要求。
3.基层符合要求。
4.铺设防水层时,穿过楼板的管道防水材料应铺涂超过套管上口。在靠近墙面处,应高出面层200~300mm。
5.在墙面和地面相交的阴角处,出地管道根部和地漏周围须增加附加层。
6.卷材铺设时,应均匀涂布胶粘剂,接缝处部位必须距离阴角、阳角200mm以上,并保证彻底排除卷材与基层之间的空气。卷材接缝宽度为100mm,在接缝边缘填密封膏后,骑缝粘贴一条宽120mm的卷材胶条进行附加增强处理。
7.防水涂料操作要点:
(1)保证无气泡产生。
(2)铺设增强材料,涂刷涂料。
(3)第一道与第二道涂层涂刮方向垂直。
(4)不漏刮、鼓泡。
8.试水检查。
2A312042 了解地下防水工程施工技术要求
一、地下防水工程的一般要求
1.地下工程的防水等级分四级。
2.施工前,应进行图纸会审,编制施工方案。
3.由专业施工队伍进行施工。
4.防水材料应检验合格方可使用。
二、结构自防水混凝土
1.防水混凝土的搅拌与运输:砂率35%~45%;普通防水混凝土塌落度不宜大于50mm,泵送时入泵塌落度宜为100~140mm。
2.基础底板浇筑:连续进行,不留施工缝,外围剪力墙与底板交接处留出高于底板300mm墙体与底板混凝土同时浇筑;并在底板混凝土的中设置止水条(板)。
3.地下室施工产生竖向混凝土施工缝时,应加设200mm宽的止水钢板,厚度为2mm。
4.地下室外墙穿墙螺栓必须采取止水措施。
5.地下室外墙穿墙管必须采取止水措施。
三、地下室卷材防水
(一)底板防水层施工
1.检查基层的含水率不大于9%。
2.涂刷基层处理剂。
3.在转角处铺贴一道附加层。
4.第一趟卷材和第二趟卷材应搭接铺设。
5.底板卷材搭接缝距根部应大于600mm,两幅卷材长边搭接不小于100mm,短边不小于150mm,上下两层卷材不应相互垂直铺贴。
6.立面永久性保护墙铺贴好卷材后,要做好收口。
7.卷材铺贴好,经检查合格后,在防水卷材上做50mm厚的C20细石混凝土保护层。立面永久性保护墙防水抹1:2.5水泥砂浆,保护层15~20mm厚。
(二)墙面卷材的铺设
1.墙面转角处要利用整幅卷材铺设。
2.底板与墙面卷材搭接,长边搭接不小于100mm,短边搭接不少于150mm,上下两幅接缝应错开1/3幅宽。
3.卷材铺贴好,经检查合格后,在防水卷材外侧抹20mm厚的1:3水泥砂浆保护层,并根据图纸要求位置砌机制砖保护墙或贴50mm厚的聚苯板,然后回填土。
2A312050 装饰装修工程施工技术
2A312051 掌握吊顶工程施工技术要求
一、吊顶工程施工前准备工作
吊杆距主龙骨端部距离不得大于300mm。当大于300mm时,应增加吊杆。当吊杆长度大于1.5m时,应设置反支撑。当吊杆与设备相遇时,应调整并增设吊杆。
二、工艺流程
弹吊顶标高水平线→画主龙骨分档线→吊顶内管道、设备的安装、调试及验收→吊杆安装→龙骨安装→填充材料的设置→安装饰面板→安装收口、收边压条。
三、施工方法
(一)测量放线
1.弹吊顶标高水平线。
2.画龙骨分档线。主龙骨宜平行房间长向布置,分档位置线从吊顶中心向两边分,间距宜为900~1200mm。
(二)吊杆安装
1.不上人的吊顶,吊杆长度小于1000mm,可以采用φ 6的吊杆;如果长度大于1000mm,可以采用φ 8的吊杆;如果长度大于1500mm,还应设置反向支撑。上人的吊顶,吊杆长度小于1000mm,可以采用φ 8的吊杆;如果长度大于1000mm,可以采用φ 10的吊杆;如果长度大于1500mm,还应设置反向支撑。
2.吊杆应通直,并有足够承载力。
3.吊灯灯具、风口及检修口等应设附加吊杆。重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上,必须增设附加吊杆。
(三)龙骨安装
1.安装边龙骨。
2.安装主龙骨。主龙骨应吊挂在吊杆上,跨度大于15m的吊顶,应在主龙骨上每隔15m加一道大龙骨,并垂直主龙骨焊接牢固。
3.安装次龙骨。次龙骨间距宜为300~600mm,在潮湿地区和场所间距宜为300~400mm。
4.安装横撑龙骨。
(四)饰面板安装
1.明龙骨吊顶饰面板安装
展开阅读全文
