河北省地勘局第一地质大队钻探设备研发中心工程量清单.docx

目录
1.工程量清单编制 1
1.1工程量清单总说明 2
1.2分部分项工程量清单 3
1.3措施项目清单 9
1.4其他项目清单 11
2.技术标 13
2.1公司简介 13
2.2 工程概况 14
2.3 施工部署 14
2.4 施工准备与资源配置计划 15
2.5 施工进度计划 16
2.6施工方案 16
2.6 施工平面布置 24
2.7 主要技术组织措施 24
3.商务标 27
3.1 商务标编制总说明 27
3.2投标总价 28
3.3单位工程投标报价汇总表 29
3.4分部分项工程量清单计价表 30
3.5措施项目清单计价表 41
3.6其他项目清单计价汇总表 43
3.7工程量清单综合单价分析表 44
3.8措施项目分析表 80
鸣 谢 82
参考文献 83
附录1 图纸答疑记录 84
附录2工程量计算书 85

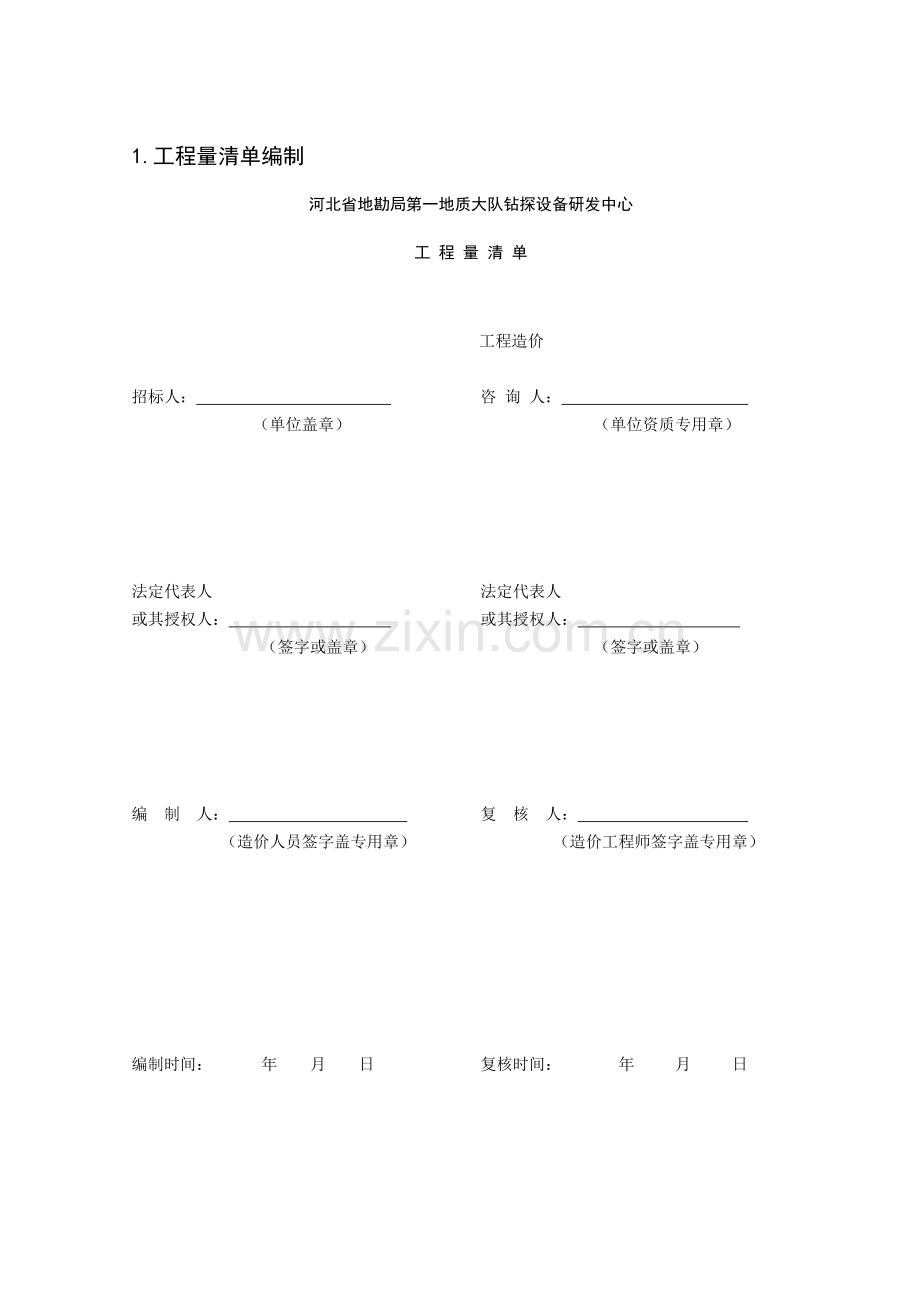

1.工程量清单编制
河北省地勘局第一地质大队钻探设备研发中心
工 程 量 清 单

工程造价

招标人： 咨 询 人：
（单位盖章） （单位资质专用章）

法定代表人 法定代表人
或其授权人： 或其授权人：
（签字或盖章） （签字或盖章）

编 制 人： 复 核 人：
（造价人员签字盖专用章） （造价工程师签字盖专用章）

编制时间： 年 月 日 复核时间： 年 月 日

1.1工程量清单总说明
工程量清单编制总说明
工程名称：河北省地勘局第一地质大队钻探设备研发中心（土建部分） 第 1 页 共 1 页
1.工程概况：本工程为轻型单层钢结构厂房，主体为54m×75m，建筑高度8.8m，建筑面积4169㎡。墙面及屋面檩条采用C型卷边槽钢。边跨设Q=5T,Lk=16.5m的LDA型电动单梁吊车两台；中跨设Q=15T，Lk=16.5m的LDA型电动单梁吊车两台。计划开工日期为2012年9月18日，工期6个月。
2.工程招标范围：本次招标范围为本工程的土建部分
3.工程量清单编制依据：
（1）《建设工程工程量清单计价规范》（GB50500-2008）
（2）设计图纸
（3）图纸答疑记录、设计变更
（4）98系列建筑标准设计图集（DBJT02-22-98）

1.2分部分项工程量清单
分部分项工程量清单表
工程名称：河北省地勘局第一地质大队钻探设备研发中心 第1页 共6页
序号
项目编码
项目名称
项目特征描述
计量单位
工程数量
A.1土（石）方工程
1
010101001001
平整场地
1. 土壤类别：二类土
2. 取土运距：1km
m3
4169.13
2
010101003001
挖基础土方
1. 土壤类别：二类土
2. 基础类型：独立基础
3. 垫层底宽：JC-1 3.7m JC-2 3.5m JC-3 2.5 m
4. 挖土深度：1.95m
5. 弃土运距：20m
m3
1458.61
3
010101003002
挖基础土方
1. 土壤类别：二类土
2. 基础类型：带型基础
3. 垫层底宽：0.68m
4. 挖土深度：0.7m
5. 弃土运距：20m
m3
74.33
4
010103001001
土方回填
1. 土质要求：原土回填
2. 密实度要求：0.95以上
3. 粒径要求：1-3cm
4. 夯填：分层夯填
m3
463.38
A.3砌筑工程
5
010301001001
砖基础
1. 砖品种：煤矸石砖
1. 规格：240×115×53mm强度等级：MU10
2. 基础类型：带形基础
基础深度：0.7m
3. 砂浆强度等级：M5.0水泥砂浆
4. 地圈梁底标高：0.23m
5. 地圈梁梁截面：240×180mm
6. 混凝土强度：C25商品混凝土
7. 混凝土拌合料要求：和易性良好
m3
82.90

分部分项工程量清单表
工程名称：河北省地勘局第一地质大队钻探设备研发中心 第2页 共6页
序号
项目编码
项目名称
项目特征描述
计量单位
工程数量
6
010302001001
实心砖墙
1. 砖品种：煤矸石砖
2. 规格：240×115×53mm
3. 强度等级：MU10
4. 墙体类型：围护墙
5. 墙体厚度：240mm
6. 墙体高度：1.2m
7. 砂浆等级强度：M5混合砂浆
m3
75.07
A.4混凝土及钢筋混凝土工程
7
010401002001
独立基础
1. 混凝土强度等级：C25商品混凝土
2. 混凝土拌合料要求：和易性良好
m3
195.77
8
010401006001
垫层
1. 商品混凝土，强度等级：C15素混凝土
2. 混凝土拌合料要求：和易性良好
m3
46.06
9
010401006002
碎石垫层
1.1-3cm粒径碎石垫层
2.铺设厚度：500mm
m³
748.00
10
010407002001
散水
见98J1 散4—C （散水宽度2.5m）
㎡
674.90
11
010407002002
坡道
见98J1 坡4—C （坡道宽度3m）
㎡
90.00
12
010416001001
现浇混凝土钢筋
1. 钢筋种类：箍筋HPB235、拉筋HRB335
2. 规格：直径10以内 钢筋直径6mm、直径8mm
t
1.128
13
010416001002
1. 钢筋种类：HRB335
2. 规格：直径20以内钢筋 直径12mm、直径14mm、 直径16mm
t
8.816
14
010417001001
螺栓
（地脚螺栓）
1. 钢材种类：Q235
2. 规格：M24、M30
3. 螺栓长度：1.48m、1.18m
t
2.483
分部分项工程量清单表
工程名称：河北省地勘局第一地质大队钻探设备研发中心 第3页 共6页
序号
项目编码
项目名称
项目特征描述
计量单位
工程数量
A.5厂库房、特种门、木结构工程
15
010501002001
刚木大门
1. 开启方式：推拉、有框
2. 含门扇数：2
3. 材料总类:规格4.2×3.9m
4. 油漆品种、刷漆遍数：底漆一遍，铁红C53-31红丹醇酸防锈漆，厚度25-30微米,中间漆二遍云铁醇酸防锈漆，厚度50-60微米，面漆两遍，灰色C40-42醇酸调和漆，涂层厚度40-50微米
㎡
81.90
A.6金属结构工程
16
010603001001
实腹柱
（钢柱）
1. 钢材品种：低合金钢Q345B
2. 单根柱重：0.1597t-0.2755t
3. 除锈：喷丸除锈
4. 探伤要求：超声波检测探伤
5. 油漆品种、刷漆遍数：同上
6. 薄型防火涂料：7mm厚
t
42.414
17
010603001002
实腹柱
（KFZ）
1. 钢材品种：低合金钢Q345B
2. 单根柱重：0.386t-0.462t
3. 除锈：喷丸除锈
4. 探伤要求：超声波检测探伤
5. 油漆品种、刷漆遍数：同上
6. 薄型防火涂料：7mm厚
t
5.043
18
010604001001
钢梁
1. 钢材品种规格：低合金钢Q345B
2. 单根重量：2.05t 以内
3. 除锈：喷丸除锈
4. 安装高度：10.9m
5. 探伤要求：超声波检测探
6. 油漆品种、刷漆遍数：同上
7. 薄型防火涂料：6mm厚
t
22.500
19
010604002001
钢吊车梁
1. 钢材品种规格：低合金钢Q345
2. 单根重量： 0.65t—0.99t
3. 除锈：喷丸除锈
4. 安装高度：6.25m
5. 探伤要求：超声波检测探伤
6. 油漆品种、刷漆遍数：同上
7. 薄型防火涂料：6mm厚
t
55.690
分部分项工程量清单表
工程名称：河北省地勘局第一地质大队钻探设备研发中心 第4页 共6页
序号
项目编码
项目名称
项目特征描述
计量单位
工程数量
20
010605002001
压型钢板墙板
1. 钢材品种、规格：白灰色夹芯板
2. 压型钢板规格：内板厚0.4mm；外板厚0.5mm
3. 复合板夹心材料：聚苯乙烯板 厚75mm
㎡
1551.70
21
010606001001
钢支撑
1. 构件名称：支撑
2. 钢材品种、规格：Q235
3. 支撑高度：8.5m
4. 除锈：喷丸除锈
5. 油漆品种、刷漆遍数：底漆一遍，铁红C53-31红丹醇酸防锈漆，厚度25-30微米，中间漆二遍云铁醇酸防锈漆，厚度50-60微米，面漆两遍，灰色C40-42醇酸调和漆，涂层厚度40-50微米；修补漆五遍，各层如上，涂层厚度115-140微米
t
1.910
22
010606001002
1. 构件名称：系杆
2. 钢材品种、规格：Q235 D121×2.5 圆钢管
3. 支撑高度：4m，8.5m,10.6m
4. 除锈：喷丸除锈
5. 涂漆品种、刷漆遍数：同上
t
8.930
23
010606001003
1. 构件名称：拉条
2. 钢材品种、规格： Q235 D32×2.5 直径D10mm 钢管和圆钢
3. 安装高度：11.5m
4. 油漆品种、刷漆遍数：同上
t
0.670
24
010606001004
1. 构件名称：水平支撑
2. 钢材品种、规格：Q235 钢管和圆钢
3. 安装高度：11.5m
4. 油漆品种、刷漆遍数：同上
t
1.160
分部分项工程量清单表
工程名称：河北省地勘局第一地质大队钻探设备研发中心 第5页 共6页
序号
项目编号
项目名称
项目特征描述
计量单位
工程数量
25
010606002001
钢檩条（屋面）
1. 钢材品种、规格：Q235冷弯薄壁C型钢
2. 安装高度：11.5m
3. 油漆品种、刷漆遍数：底漆一遍，铁红C53-31红丹醇酸防锈漆，厚度25-30微米，中间漆二遍云铁醇酸防锈漆，厚度50-60微米，面漆两遍，灰色C40-42醇酸调和漆，涂层厚度40-50微米；修补漆五遍，各层如上，涂层厚度115-140微米
4. 薄型防火材料：3mm厚
t
19.270
26
010606002002
钢檩条（墙）
1. 钢材品种、规格：Q235冷弯薄壁C型钢
2. 油漆品种、刷漆遍数：同上
3. 薄型防火材料：3mm
t
9.830
27
010606012001
零星构件
1. 构件名称：隅撑
2. 钢材品种、规格:L50×5mm
3. 油漆品种、刷漆遍数：同上
t
1.350
28
010606012002
1. 构件名称：雨篷
2. 钢材品种、规格：Q235 C160×60×20×2.5mm
油漆品种、刷漆遍数：同上
t
1.350
29
010606012003
1. 构件名称：高强螺栓
2. 钢材品种、规格：L50×5m
3. 强度等级：10.9级摩擦型 大六角高强螺栓
t
0.438
30
010606012004
1. 构件名称：天沟
2. 钢材品种、规格：镀锌钢板厚度2.5mm、宽度400m
t
0.350
分部分项工程量清单表
工程名称：河北省地勘局第一地质大队钻探设备研发中心 第6页 共6页
序号
项目编码
项目名称
项目特征描述
计量单位
工程数量
A．7 屋面及防水工程
31
010701002002
型材屋面
1. 钢材品种、规格：内板厚4mm，外板厚5mm
2. 接缝、嵌缝材料种类：中性止水胶泥（硅胶）
㎡
3882.34
32
010702004001
屋面排水管
1. 排水管品种、规格、颜色：110 PVC落水管 白色
2. 接缝、嵌缝材料:密封 胶条
m

324.00
B.1 楼地面工程
33
020101001001
水泥砂浆楼地面
1. 见05J1D6
2. 150厚混凝土地面
㎡
4169.13
B.2 墙、柱面工程
34
020201001001
墙面一般抹灰
1. 见98J1（内3）
2. 墙体类型：外墙240mm厚
㎡
2833.00
35
020201001002
1. 见98J1（外4）
2. 刷灰色外墙乳胶漆
3. 墙体类型：外墙240厚
㎡
2833.00
B.4 门窗工程
36
020406007001
塑钢窗
1. 铝合金
2. 框外围尺寸：4.8m×1.8m, 3.6m×1.8m, 72.m3×1.2m,
51.6m×1.2m
㎡
545.80

1.3措施项目清单
措施项目清单表（一）（土建部分）
工程名称：河北省地勘局第一地质大队钻探设备研发中心 第1页 共1页
序号
项目名称
1.1
安全文明施工费
2.1
夜间施工费
2.2
冬雨季施工费
2.3
工程定位复测、 场地清理费
2.4
成品保护费
2.5
检验试验配合费
2.6
生产工具用具
2.7
临时停水停电

措施项目清单表（二）（土建部分）
工程名称：河北省地勘局第一地质大队钻探设备研发中心 第1页 共1页
序号
项目编码
项目名称
1
AB001
脚手架
2
AB002
现浇钢筋混凝
土模板及支架

1.4其他项目清单
其他项目清单 （土建部分）
工程名称：河北省地勘局第一地质大队钻探设备研发中心 第1页 共1页
序号
项目名称
1
暂列金额
2
计日工
3
总承包服务费

投标函
致河北省地勘局第一地质大队：
首先，非常感谢贵单位对我公司的信任，邀请我公司参加河北省地勘局第一地质大队钻探设备研发中心工程（土建部分）的招标。我们认真研究了贵单位工程的内容及其有关资料，并到了现场进行勘察，从而做出了保证工程质量，并符合工程工期要求的施工安排。
根据收到的招标文件，遵照《中华人民共和国招标投标法》的规定，我单位经考察现场和研究招标文件的招标须知、合同条款、设计文件和其它招标文件后，我公司愿以总价4563360.76元人民币按招标文件要求、合同主要条款、设计文件承包本工程的施工、竣工、保修。
承蒙信任，如我公司中标，我公司将保证按贵单位批准的投标书进行施工准备，并保证及时签定，认真履行施工承包合同，并备齐开工、竣工文件，主动申请有关质量监督部门验收。在钢结构施工期间保证做到按章操作，在基础施工阶段我公司会派专业工程技术人员与土建方面人员共同工作，共同验收并填写验收单，做好技术服务工作，确保工程质量、工程进度一次验收合格。
除非另外达成协议生效，贵单位的中标通知书和本标书将构成我们的合同。一旦我公司中标，我公司将全力以赴，为贵单位奉献优质工程。

投标单位：邯郸市邯三建筑工程有限公司
单位地址：河北省邯郸市中华南大街38号
邮政编码：056001
电 话：0310-3123255

2012年6月4日

2.技术标
2.1公司简介
邯郸市邯三建筑工程有限公司始建于1953年3月，2001年12月18日由国有独资企业改制为投资主体多元化有限责任公司。公司主项资质为房屋建筑工程施工总承包壹级、市政公用工程施工总承包壹级、冶炼工程施工总承包壹级、建筑装修装饰工程专业承包壹级，并具有机电安装工程、钢结构工程、建筑幕墙工程、起重设备安装等专业二级承包资质。
　　公司拥有一级项目经理36人，二级项目经理54人，三级项目经理18人，有各类专业技术职称人员531人，企业注册资本6239. 1万元，年施工能力达10亿元。公司一贯奉行“客户至上、诚信为本、珍惜生命、保护环境、遵纪守法、持续改进”的管理方针。1999年通过了IS09002：1994质量管理体系认证。2002年通过了IS09001：2000质量管体系、IS014001：1996环境管理体系、GB/T28001：2001职业健康安全管理体系的认证。2005年通过了三个管理体系复评换证。
面对激烈竞争的建筑市场，邯三建筑公司本着．“干一项工程，树一座丰碑，交一方朋友，赢一片市场”的经营理念和“用心做事，诚信待人”的企业精神，建设“客户驱动、执行有力”的企业文化，实施品牌兴企的发展战略，企业内部进行了二次改制，形成了主辅分离、一业为主、多业并举的金宇系列企业，使公司始终保持较强的竞合力。

2.2 工程概况
2.2.1工程建设概况
工程名称：河北省地勘局第一地质大队钻探设备研发中心。
建设地点：邯郸市黄粱梦107国道东侧，养兔基地南侧。
工期要求：2012年9月18日开工，工期6个月。
建筑面积：4169㎡。
设计单位：河北建筑科技学院建筑设计研究院。
结构形式：单层钢结构厂房。
2.2.2工程建筑概况
本工程为轻型单层钢结构厂房，主体为54m×75m，建筑高度11.800m，建筑面积4169㎡。墙面及屋面檩条采用C型卷边槽钢。边跨设Q=5T,Lk=16.5m的LDA型电动单梁吊车两台；中跨设Q=15T，Lk=16.5m的LDA型电动单梁吊车两台。
2.2.3工程结构概况
①本工程结构安全等级为二级，主体结构设计使用年限50年耐火等级二级，火宅危险分类为戊类。
②本工程建筑抗震设防类别为丙类，抗震设防放烈度为7度，设计基本加速度0.15g。
③屋面荷载标准值：屋面恒荷载0.25KN/㎡；屋面活荷载0.30KN/㎡；屋面雪荷载0.35KN/㎡。
④基础形式有2种，钢柱下为混凝土独立基础，砖墙下为带型基础。独立基础混凝土强度C25，垫层混凝土强度C15，基础箍筋HPB235，主筋HRB335，基础保护层厚度为45mm。砖基础砖为MU10煤矸石砖。
2.3 施工部署
2.3.1项目组织机构
2.3.1.1项目各部门职责
（1）技术管理部门：包括项目经理、施工员、技术员、监理员等，具体安排项目工程中管理人员的工作责任和目标，分工明确，及时指导和监督“八大员”的工作，明确任务和职责权限，团结协作。
（2）安全和质检部门：严格按照国家部门和地方颁布的《装饰工程施工及验收规范》、《施工操作规程》、《质量检验评定标准》，切实掌握和精通装饰工程的规范、规程和标准，在整个施工中认真贯彻落实。负责制定本工程的质量实施保障计划，制定切实可行的实现质量目标的措施。
（3）材料供应部门：对施工机械设备、临时用水、用电进行管理协调。负责工程材料及施工用材的采购、验收、保管、发放等管理工作。
（4）物管部门：对照材料采购计划，验收入库材料的名称、规格、型号、数量、质量，材料须“三证”齐全，不具备“三证”坚决拒收。项目经理对材料质量进行验收，根据施工进度
随时向项目经理提供库存材料明细表，建立材料、机具台帐、易耗品汇总表、材料入库单、出库单。
项目经理

项目副经理
总工程师
项目副经理

深化设计部
安装项目部
总承包管理部
土建项目部z

装 饰 技 术 部
安 装 技 术 部
土 建 技 术 部
材 料 设 备 部
工 程 部
合 同 经 营 部
办 公 室
安 全 部
物 资 部
工 程 部

图2-1 项目组织机构图
2.3.2施工目标
质量目标：实现对业主的质量承诺，以领先行业水平为目标，严格按照合同要求及现行规范标准组织施工
安全目标：无因工死亡、重伤和重大机械设备事故；无火灾事故；无严重污染扰民；无重大交通行车事故。
工期目标：科学组织施工，合理安排工序穿插，确保合同工期实现。预计工期为6个月。
2.3.3总体施工顺序
总体按“先地下、后地上”，“先土建、后设备”，“先主体、后围护”的施工顺序组织施工。
(1)施工起点流向：钢结构安装工程，从安装两端有柱间支撑的山墙出钢柱开始，按顺序向中间进行；屋面板安装工程，从西南角屋檐处开始，按顺序向东以及屋脊处进行。其余工程从1轴开始，向11轴进行。
(2)总体施工顺序：钢结构场外制作与土方工程同时进行，现场按顺序进行平整场地、土方开挖、基础工程、土方回填工作，到土方回填结束之前钢构件加工、运输完成，然后进行钢结构安装、屋面工程、围护结构、装饰装修等施工。
2.4 施工准备与资源配置计划
2.4.1施工准备
2.4.1.1技术准备工作
⑴项目总工组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审。
⑵根据《质量手册》和《程序文件》要求，针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。
⑶依据施工组织设计，编制分部、分项工程施工技术措施，做好技术交底。
2.3.1.2 施工现场及管理准备工作
⑴做施工总平面布置（土建、水、电）并报有关部门审批。按现场平面布置要求，做好施工场地围挡和施工三类用房的施工，做好水、电、消防器材的布置和安装。
⑵按邯郸市要求做好场区施工道路的路面硬化工作。
2.3.1.3 劳动力及物资、设备准备工作
⑴根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间计划。
⑵组织施工机械进场、安装、调试，做好开工前准备工作。
2.4.2资源配置
主要施工机械数量见表2-1
表2-1 主要施工机械表
机械名称及型号
数量
T-120型推土机
2
WY-60型反铲挖掘机
2
钢筋调直机
2
钢筋弯曲机
2
钢筋切断机
2
砂浆搅拌机
2
BX3-500弧焊变压器
2
HZ-50插入式震动器
2
HW-201型蛙式打夯机
4
GY75型汽车起重机
2
CG1-30型半自动切割机
2
Z3040×16型钻床
1
扭矩扳手
4
2.5 施工进度计划
本工程计划工期为127天，具体施工进度计划见图2-2。
2.6施工方案
2.6.1地基基础工程
本工程基础形式有2种，柱下独立基础以及墙下带型基础。主要施工顺序为：
场地平整→土方开挖→碎石垫层→混凝土垫层→独立基础→砖基础→地圈梁→土方回填。

图2-2 施工进度计划图

2.6.1.1场地平整
平整场地使用1台T-120推土机从1轴向11轴进行平整。
2.6.1.2 基础土方开挖
(1)开挖顺序
土方开挖使用2台WY-60反铲挖掘机，第一台从A、4轴交点出发沿A轴按顺时针经过1轴、D轴、8轴到A、8轴交点处；第二台从D、8轴交点出发沿D轴按逆时针经过11轴、A轴、4轴到D、4轴交点处，先深后浅。
(2)土方开挖
独立基础土方开挖，采用各个基础独立开挖的方式。从素混凝土垫层外侧外扩500mm作为工作面，开始按1:0.75放坡开挖，放坡后，基础上口各边外扩1.08m。在使用挖掘机开挖至标高-1.90m处，剩余200mm由人工进行清底，防止土体扰动。挖出的土堆在坑侧1m以外。
带型基础进行开挖时，从垫层底部外扩200mm作为砌筑砖基础的工作面。进行开挖时，不放坡，机械挖至标高-0.65m时，剩余200mm由人工清底。挖出土堆放在坑侧1m以外。
2.6.1.3 碎石垫层施工
独立基础下碎石垫层厚度为500mm，带型基础下石子垫层200mm厚，碎石垫层所用碎石粒径为1-3cm。碎石垫层进行施工时，进行分层铺设并压实，压实采用40kg木夯进行人工夯实，施工前在基坑内先安好标桩，把每层石子垫层的铺设厚度控在200mm。
2.6.1.4混凝土垫层
垫层施工前，经有关方验槽后用经纬仪将轴线和标高放到基坑内，再依据垫层边线与轴线的相关尺寸支垫层模板，模板采用组合钢模板，背面用Φ14的钢筋打入土层稳定模板。
安装模板完成后应用水准仪器测绘垫层标高采取在基坑内用短钢筋头打水平控制桩，然后进行C15商品砼进行浇筑。当垫层砼达到30%以上强度时方可进行下一道工序。
2.6.1.5 独立基础
（1）独立基础绑钢筋
独立基础为双向弯曲，绑扎时地面短边的钢筋应放在长边钢筋的上面。绑扎时，将全部的钢筋相交点扎牢。应注意相邻绑扎点的铁丝扣要成八字形，以免网片歪斜变形。
（2）地脚螺栓及独立基础模板
地脚螺栓施工主要施工难度在于地脚螺栓的定位以及固定。递交螺栓的位置将直接影响钢柱的顺利安装，所以必须保证准确。地脚螺栓安装前先进行测量放线， 每个基坑的四周钉十字线控制桩，桩的材料用木桩， 截面不小于30mm×40mm， 长度不小于300mm。桩顶面钉小钉作为标记，复测完毕后用素混凝土包裹固定，防止碰撞发生位移。
地脚螺栓使用50mm×100mm的木方组成一个木框，在木框上根据螺栓组的尺寸进行钻孔。孔直径比螺栓直径大1mm，并且在木框上画十字线，作为木框安装的依据。木框组成后，必须保证有足够的刚度。下图为木框示意图：
50mm×100mm方木
螺栓孔

图2-3 木框示意图
模板安装完毕后，在柱模板的上口固定木框，在柱基控制桩上，用施工线拉十字线以控制木框的位置。木框就位后用8号铁丝将木框固定在模板上。将螺栓穿入木框的螺栓孔中， 并拧上一个螺母，用水准仪抄平，调节螺母使每个螺栓的标高正确。用铅垂仪把每根螺栓垂直度找好，用Φ12钢筋把螺栓的根部焊接牢固，使钢筋头顶紧模板， 形成一个牢不可变形的体系。上述步骤完成后， 把螺栓的丝扣包扎好，防止混凝土污染，浇筑时应避免工具碰撞模板和螺栓，振捣时注意振捣棒不得直接接触螺栓。浇筑完毕后， 在混凝土初凝前及时对螺栓组进行拉十字线校正，校正螺栓组的十字线（固定木框的十字线），使误差在允许偏差范围之内。
轿杠
直径12钢筋
立杆
斜撑
柱吊模
固定木框
地脚螺栓

图2-4地脚螺栓固定示意图
（3）独立基础浇筑混凝土
独立基础混凝土的浇筑使用C25泵送商品混凝土。浇筑时分层浇筑，每层浇筑厚度为600mm。边浇筑边使用2台HZ-50插入式振动器进行充分振捣。在完成混凝土教主的12小时内进行覆盖浇水养护。
2.6.1.6砌筑砖基础
砖基础使用的砖为MU10煤矸石砖，砂浆为M5水泥砂浆，砂浆现场搅拌。施工过程中，选择有丰富施工经验的人员，保证砌体具有良好的整体性、稳定性、受力性能。施工把好原材料关、工艺水平关。质量达到：灰缝横平坚直、砂浆饱满、薄厚均匀、砌块上下错缝、内外搭接、接搓牢固。
2.6.1.7 地圈梁
（1）地圈梁支模板
地圈梁模板使用组合钢模板。在完成地圈梁混凝土浇筑1天后进行拆模。
（2） 地圈梁绑钢筋
地圈梁钢筋绑扎时，在主筋上划出箍筋间距，将梁主筋穿好箍筋并分开，首先固定主筋，然后将主筋和箍筋绑扎牢固。梁主筋与箍筋应垂直，箍筋的接头应交错设置，箍筋转角与纵向钢筋的交叉点均应扎牢。钢筋接头处使用一BX3-500型弧焊变压器进行气压焊。焊接接头每8米一个，且相互交错。
（3）地圈梁浇混凝土
地圈梁混凝土采用C20泵送商品混凝土。边浇筑边使用2台HZ-50插入式振动器进行充分振捣。在完成混凝土浇筑的12小时内进行覆盖浇水养护。
2.6.1.8 土方回填
土方回填时，使用T-120推土机进行机械回填。回填时由下而上分层铺填，每层虚铺厚度20cm。回填时使用2台HW-201型蛙式打夯机进行土体压实，每层压实3遍。回填后土体的密实度应达到0.96。
2.6.2 钢结构工程
钢结构部分施工时，主要工作为钢结构构件的制作以及安装。
2.6.2.1 钢构件制作
钢构件的制作为场外制作，构件加工厂距离施工现场10km。本工程为单层门式钢架，主要由钢柱、钢梁、吊车梁、支撑几部分组成，其主要构件的截面大部分为工字及H形式因此，加工制作流程大同小异，其加工流程如下：大板气割下料→边缘加工→拼接、埋弧自动焊→校正→焊接→校正→端部加工→钻孔→装零件、焊接、校正→除锈→油漆→成品。
2.6.2.2 钢结构安装
本工程钢结构均为场外制作，运输至现场后吊装。总和考虑各构件重量后，选用2台W1-100型履带起重机进行吊装。构件运输过程中，注意防止构件的变形和损坏。构件运至现场后，要对构建的数量、尺寸、垂直度等进行检查。构件的堆置场地应事先整平，堆置是构件下方用枕木垫平。同时注意对檩条的防水工作，以防止其白化。
考虑到刚架的稳定性，先安装靠近山墙的有柱间支撑的两榀刚架，然后安装其他刚架。前两榀刚架安装完成后，把刚架之间的的柱间支撑、水平系杆、檩条、屋面水平支撑、隅撑全部安装好。安装完成后，利用柱间支撑以及屋面水平支撑调整构件之间的水平度及垂直度。调整正确后，锁定支撑，然后安装其他刚架。
总体施工顺序：先安装钢柱，然后安装相应的柱间支撑，再安装钢梁，随后安装吊车梁，最后安装屋面及墙面系统。
（1）零件按照安装顺序配套运输进场
零件的进场主要的问题是运输过程中的保护问题，以及进场后的堆置。运输过程中，与运输方协调好运输过程中应注意的事项，以保护构件。构件进场后，严格进行检查，无比保证质量。够结构运抵堆场后，经过检验后，进行分类，配套，按堆垛堆放。堆垛高度不大于2m，堆垛之间留出2m宽通道。
（2）吊机进场
本工程吊机为QY75型汽车起重机，臂长32m，其工作幅度为20m时，起重量5t，起重高度24.65m。
（3）实腹柱安装
①安装前应对基础轴线和标高，预埋螺栓位置、预埋件与混凝土粘贴性进行检查，检测和办理交接手续，其基础应符合如下要求：基础砼强度达到设计要求；基础的轴线标志和标高基准点准确、齐全。对超出规定偏差预埋螺栓，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。柱安装前须将钢柱的定位方式标出，并将钢柱表面的油污、泥土清除干净。
②绑扎方法采用一点绑扎，绑扎点应在重心的上方，要采取防止吊索滑动措施。绑扎吊点处柱子的悬出部位如翼缘板等，需用硬木支撑，以防变形，棱角处必须用胶皮、短方木将吊索与构件棱角隔开，以免损坏棱角。
③安装时，以钢柱设计标高为依据，按钢柱的实际尺寸和柱基顶面标高施工的偏差。钢柱起吊后，当柱脚距地脚螺栓约30-40cm 时扶正，使柱脚的安装螺栓孔对准螺栓，缓慢落钩、定位，同时将钢柱的定位线与柱基基础的定位线对齐，经过初步校正，待垂直偏差在20mm以内，将螺栓拧紧时固定，即可脱钩。
④钢柱校正：垂直度用经纬仪或吊线坠检验，位移校正时可用千斤顶顶正，标高校正时通过调整底螺母实现。钢柱校正固定后，随即将柱间水平、垂直支撑安装上，并固定，使成稳定体系。
⑤ 柱脚校正后立即紧固地脚螺栓，并将垫板电焊固定，防止走动。当钢柱、屋面梁支撑安装完成后，随即进行柱脚二次灌浆。
⑥ 钢结构安装允许偏差值见表2-2
（4）屋面梁安装
① 屋面钢梁在地面采用立拼的方式拼装好后，再起吊安装。
②屋面梁采用两点绑扎法吊装，吊点应在屋面梁的中心线上，并在屋面梁两端绑扎溜绳。
③当梁吊至柱顶以上时，再用溜绳旋转屋架使其对准柱顶，以使落钩就位，落钩时应缓慢进行，并在梁刚接触柱顶时即刹车对准预留螺栓孔，并将螺栓穿入孔内，初拧作临时固定。
④屋面梁临时固定，每个节点螺栓穿入数量不少于安装孔数的1/3，且至少穿入两个临时螺栓；端板接触要紧密，其接触面积应不小于承压面积的70%，边缘最大间隙不应大于0.8mm，较大
缝隙应用钢板垫实。
表2-2 钢柱安装的允许偏差及检验方法
项次
项目
允许偏差（mm）
检验方法
1
柱脚地座中心线对定位轴线的偏移
5.0
用吊线和钢尺检查
2
