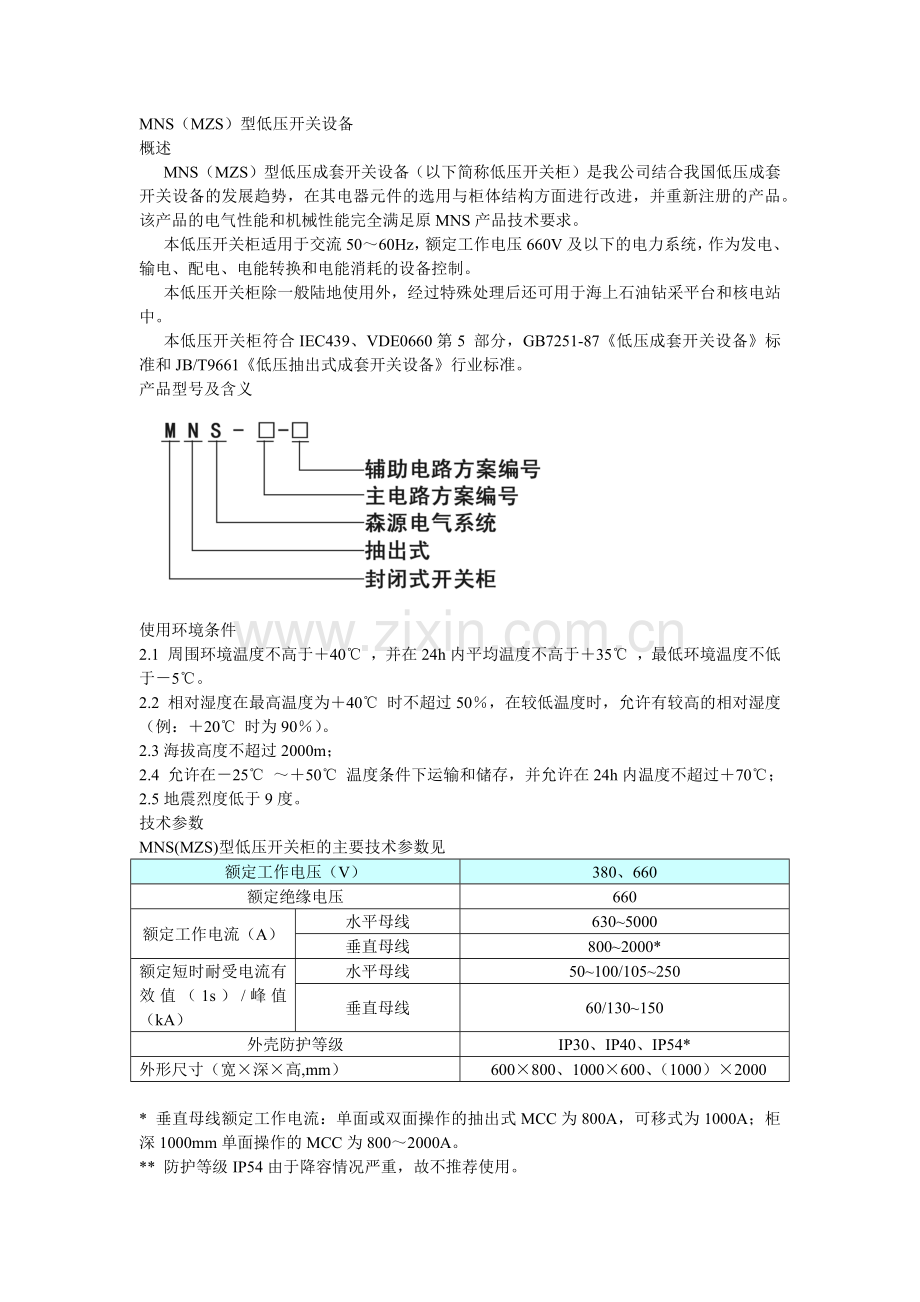

MNS（MZS）型低压开关设备
概述
MNS（MZS）型低压成套开关设备（以下简称低压开关柜）是我公司结合我国低压成套开关设备的发展趋势，在其电器元件的选用与柜体结构方面进行改进，并重新注册的产品。该产品的电气性能和机械性能完全满足原MNS产品技术要求。
本低压开关柜适用于交流50～60Hz，额定工作电压660V及以下的电力系统，作为发电、输电、配电、电能转换和电能消耗的设备控制。
本低压开关柜除一般陆地使用外，经过特殊处理后还可用于海上石油钻采平台和核电站中。
本低压开关柜符合IEC439、VDE0660第5 部分，GB7251-87《低压成套开关设备》标准和JB/T9661《低压抽出式成套开关设备》行业标准。
产品型号及含义

使用环境条件
2.1 周围环境温度不高于＋40℃ ，并在24h内平均温度不高于＋35℃ ，最低环境温度不低于－5℃。
2.2 相对湿度在最高温度为＋40℃ 时不超过50％，在较低温度时，允许有较高的相对湿度（例：＋20℃ 时为90％）。
2.3海拔高度不超过2000m；
2.4 允许在－25℃ ～＋50℃ 温度条件下运输和储存，并允许在24h内温度不超过＋70℃；
2.5地震烈度低于9度。
技术参数
MNS(MZS)型低压开关柜的主要技术参数见
额定工作电压（V）
380、660
额定绝缘电压
660
额定工作电流（A）
水平母线
630~5000
垂直母线
800~2000*
额定短时耐受电流有效值（1s）/峰值（kA）
水平母线
50~100/105~250
垂直母线
60/130~150
外壳防护等级
IP30、IP40、IP54*
外形尺寸（宽×深×高,mm）
600×800、1000×600、（1000）×2000

* 垂直母线额定工作电流：单面或双面操作的抽出式MCC为800A，可移式为1000A；柜深1000mm单面操作的MCC为800～2000A。
** 防护等级IP54由于降容情况严重，故不推荐使用。

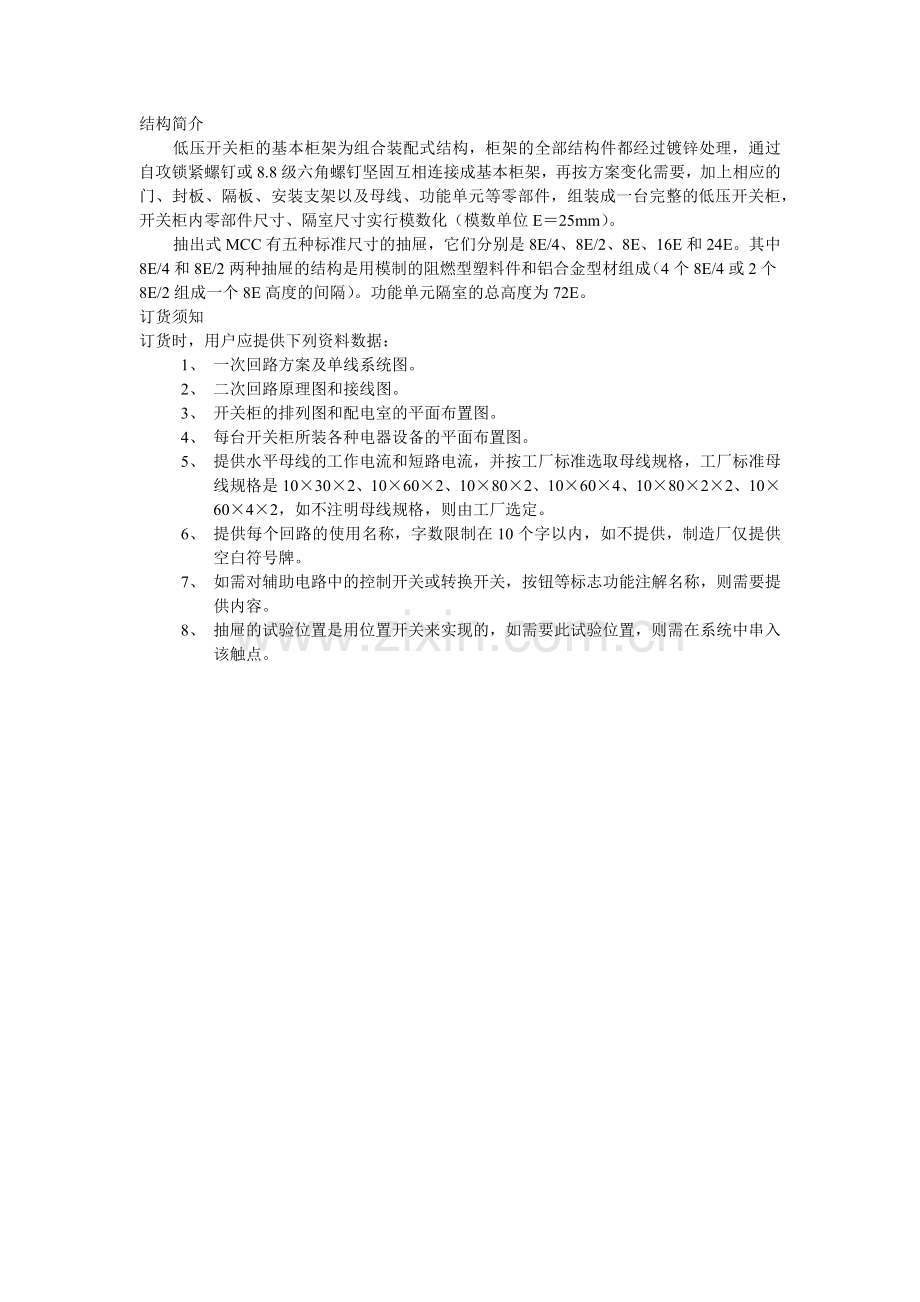

结构简介
低压开关柜的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺钉坚固互相连接成基本柜架，再按方案变化需要，加上相应的门、封板、隔板、安装支架以及母线、功能单元等零部件，组装成一台完整的低压开关柜，开关柜内零部件尺寸、隔室尺寸实行模数化（模数单位E＝25mm）。
抽出式MCC有五种标准尺寸的抽屉，它们分别是8E/4、8E/2、8E、16E和24E。其中8E/4和8E/2两种抽屉的结构是用模制的阻燃型塑料件和铝合金型材组成（4个8E/4或2个8E/2组成一个8E高度的间隔）。功能单元隔室的总高度为72E。
订货须知
订货时，用户应提供下列资料数据：
1、 一次回路方案及单线系统图。
2、 二次回路原理图和接线图。
3、 开关柜的排列图和配电室的平面布置图。
4、 每台开关柜所装各种电器设备的平面布置图。
5、 提供水平母线的工作电流和短路电流，并按工厂标准选取母线规格，工厂标准母线规格是10×30×2、10×60×2、10×80×2、10×60×4、10×80×2×2、10×60×4×2，如不注明母线规格，则由工厂选定。
6、 提供每个回路的使用名称，字数限制在10个字以内，如不提供，制造厂仅提供空白符号牌。
7、 如需对辅助电路中的控制开关或转换开关，按钮等标志功能注解名称，则需要提供内容。
8、 抽屉的试验位置是用位置开关来实现的，如需要此试验位置，则需在系统中串入该触点。
