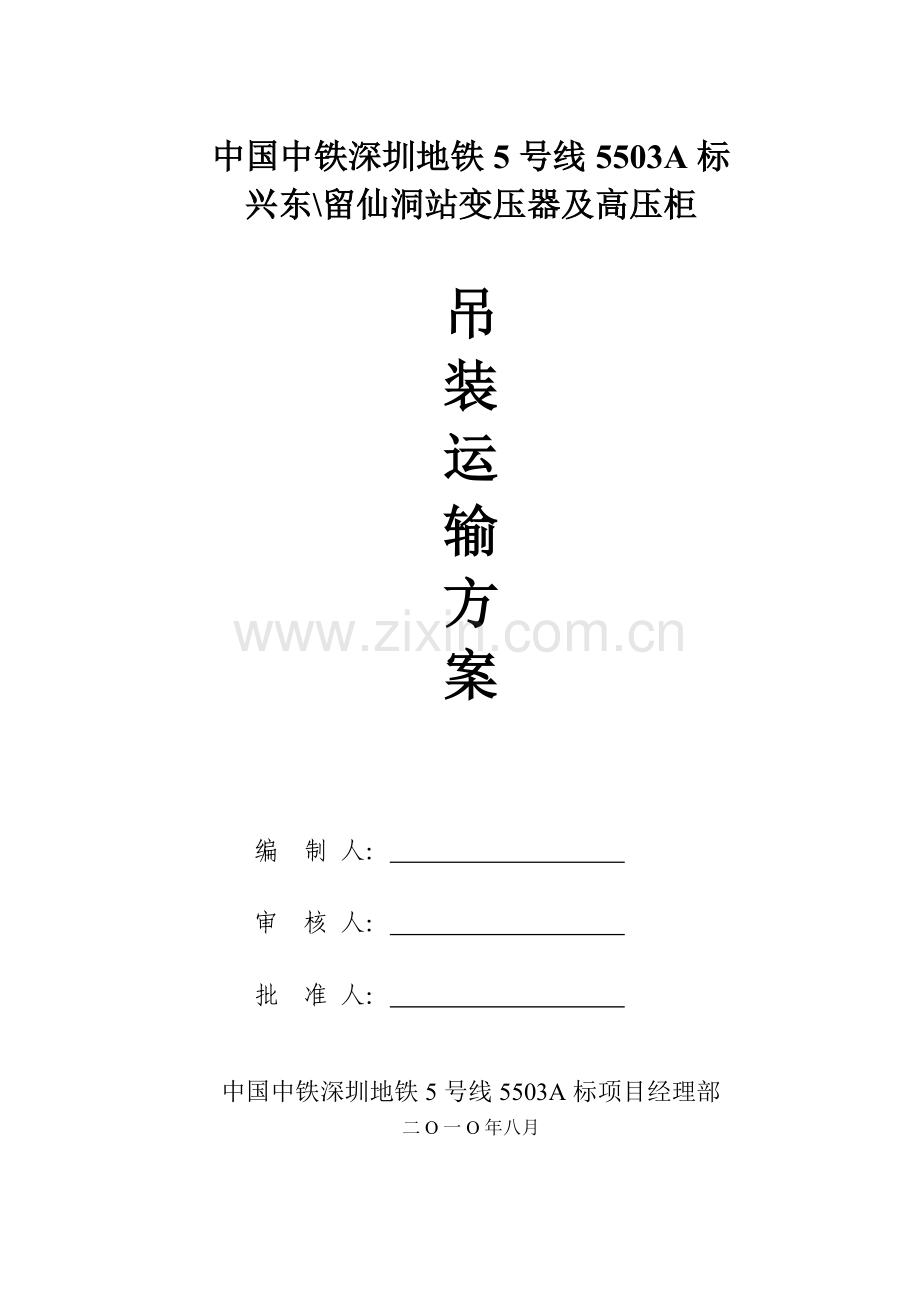

中国中铁深圳地铁5号线5503A标
兴东\留仙洞站变压器及高压柜

吊
装
运
输
方
案

编 制 人：

审 核 人：

批 准 人：

中国中铁深圳地铁5号线5503A标项目经理部
二O一O年八月
设备吊装运输方案
1 情况简介：
深圳地铁5号线兴东站\留仙洞站站台层跟随变电所各有两台800KVA变压器及两台高压隔离开关柜,现在变压器需要从站厅层调运至站台层变电所。
800KVA变压器每台重3.23吨,外形尺寸:2000*1.02*2200(长*宽*高)；隔离开关柜每台重约450kg，外形尺寸1600*1800*2200。
2 人员、机具准备
人员：起重工：2名；司索工：1名；搬运工：4名。
机具：手动葫芦(8t)4个（带6m链条）、手动平板叉车5吨2台、电焊机、喜得利HVA化学锚栓Φ20(7.5t)20个、拉拔仪1台。
3 处理方案
留仙洞站:根据现场实际情况，利用土建2-3轴中板预留的设备吊装孔调运至站台层。准备在2-3轴土建预留吊装孔顶板安装2个吊钩，南北方向，吊钩间距0.8米。每个吊钩焊接在12mm的钢板上，每个钢板采用4个化学螺栓固定在顶板上。变压器采用2个8吨的手拉葫芦挂在2个吊钩上；吊钩安装在2-3轴的预留洞口上方。采用2个8吨手动葫芦把变压器吊装到站台层，再用5吨的叉车沿走道运到27-28轴的低压配电室。留仙洞站变压器吊运平面图。
兴东站: 根据现场实际情况，利用土建41-42轴中板预留的设备吊装孔调运至站台层。准备在41-42轴土建预留吊装孔顶板安装2个吊钩（其中利用一个土建预留吊沟），南北方向，吊钩间距0.8米。每个吊钩焊接在12mm的钢板上，每个钢板采用4个化学螺栓固定在顶板上。变压器采用2个8吨的手拉葫芦挂在2个吊钩上；吊钩安装在41-42轴的预留洞口上方。采用2个8吨手动葫芦把变压器吊装到站台层，再用5吨的叉车沿走道运到跟随变电所。兴东站变压器吊运平面图。
吊钩采用Φ32圆钢按设计几何尺寸施做完成后，将其焊接于托板（钢板）之上。焊缝采用角焊缝于吊钩两侧施焊，焊脚尺寸为10mm，单边焊缝长度为150mm。待检查焊接质量可靠后，利用喜得利HVA化学锚栓将钢板锚固于车站顶板之上。
3.1材料选择
吊钩：Φ32圆钢（HRB335级钢，d=32mm）；
钢板：HPB235级钢，a×b×t=400mm×400mm×12mm；
锚栓：喜得利化学锚栓（HVU化学粘结剂，HAS 5.8级 M20螺杆）；
焊条：E43型焊条
3.2吊钩尺寸及布置
吊钩顶部尺寸为b×h=100mm×130mm，脚部为两个150mm弯钩。保证吊钩中心布置于钢板中心。如图2-2-1所示

图2-2-1吊钩及螺栓布置图
3.3锚栓布置
4颗锚栓采用矩形布置，中心位于钢板中心。锚杆中心间距200mm，锚孔据钢板外边距离100mm.具体布置如图2-2-1所示
4 承载验算
参考扶梯坑长度及宽度，按每个吊钩承受的重量为5t进行吊钩构件承载力验算。根据施工现场设备就位情况，考虑斜吊。处于安全考虑，斜吊吊绳夹角不超过30。。
4.1材料力学参数
⑴、喜利得化学锚栓
抗拉强度设计值;
抗剪强度设计值（根据喜利得公司提供参数）
⑵、角焊缝
抗拉、抗剪和抗压强度设计值
4.2 垂直起吊验算
4.2.1焊缝承载力验算
焊缝有效计算长度（施焊时加引出板）。
焊缝有效尺寸（焊缝受力简图及平面布置如图3-2-1，3-2-2所示）。

图3-2-1焊缝受力简图 图3-2-2焊缝平面布置图
吊装过程中考虑承受动荷载，角焊缝强度增大系数
F作用下焊缝拉应力

，焊缝在垂直起吊时承载力符合要求。
4.2.2螺栓群承载力验算
在垂直起吊时认为螺栓群为轴心受拉。
单个螺栓承载力设计值为：

F作用下每个螺栓所手拉力

，螺栓群在垂直起吊时承载力符合要求
4.3斜吊承载力验算
吊钩受斜向拉力F=50000N，最大倾斜度（设计时按最大倾角计算）。受力情况如图3-3-1所示

图3-3-1构件斜吊受力示意图
4.3.1焊缝承载力验算
焊缝平面分布图同3-2-1所示
⑴在力F作用下的受力简图如3-3-2所示，所收外力为：
；
；

图3-3-2 焊缝螺栓受力简图

⑵弯矩M产生最大拉应力：
焊缝惯性矩：

，只验算M针对Y方向进行。

⑶产生的最大拉应力：

⑷产生的最大剪应力：

⑸验算

所以，焊缝强度满足要求。
4.3.2螺栓群承载力强度验算
螺栓群受力及布置情况布置情况如图3-3-3所示
⑴在力F作用下的受力简图如3-3-2所示，所收外力为：

；

图3-3-3 螺栓群平面布置图

⑵在拉力,弯矩M作用下产生的拉力（按小偏心受压计算）

，按小偏心计算无误。
⑶单个螺栓承受的剪力

⑷单个螺栓所能承受最大拉力、压力及剪力

⑸验算
剪力和拉力联合作用下

螺栓群强度满足要求。
4.4混凝土抗破坏验算
车站顶板混凝土为C30抗渗。根据喜利得公司提供的技术参数进行计算。由螺栓承载力验算可知所受单根螺杆所受最大拉力为
参照喜利得公司技术参数：
抗混凝土破坏力设计值
混凝土强度影响系数
埋深影响系数(施工时保证实际深度与设计一致)
锚栓间距影响系数：
锚栓边距影响系数：
抗混凝土破坏力

，混凝土可靠。
5 质量、安全保证措施
5.1焊缝质量保证
⑴焊接时设置焊接引出板，以保证焊缝长度；
⑵焊接时保证焊脚尺寸必须满足hf>10mm；
⑶保证施焊时电流适中，以避免电流过大产生的咬边，焊透和电流过小产生的为焊透等质量缺陷；
⑷施焊之前清理焊件表面污物，避免产生气孔，裂纹及夹渣现象。
5.2锚栓质量安全保证
⑴钻孔时避免转头晃动幅度过大，造成孔径偏大；
⑵在基材钻孔之后，用压力风清孔；
⑶保证钻孔深度；
⑷吊钩锚栓安装好后，需用拉拔仪进行实际验算承载力。
5.3 调运时安全保证
⑴吊运前，须检查吊运设备的额定承载重量；
⑵调运时人员听从司索工统一指挥；
⑶在调运时，严禁设备有任何人员，设备底2m范围内进行围挡，待设备着地时人员才能接近取葫芦挂钩。
