附件八：

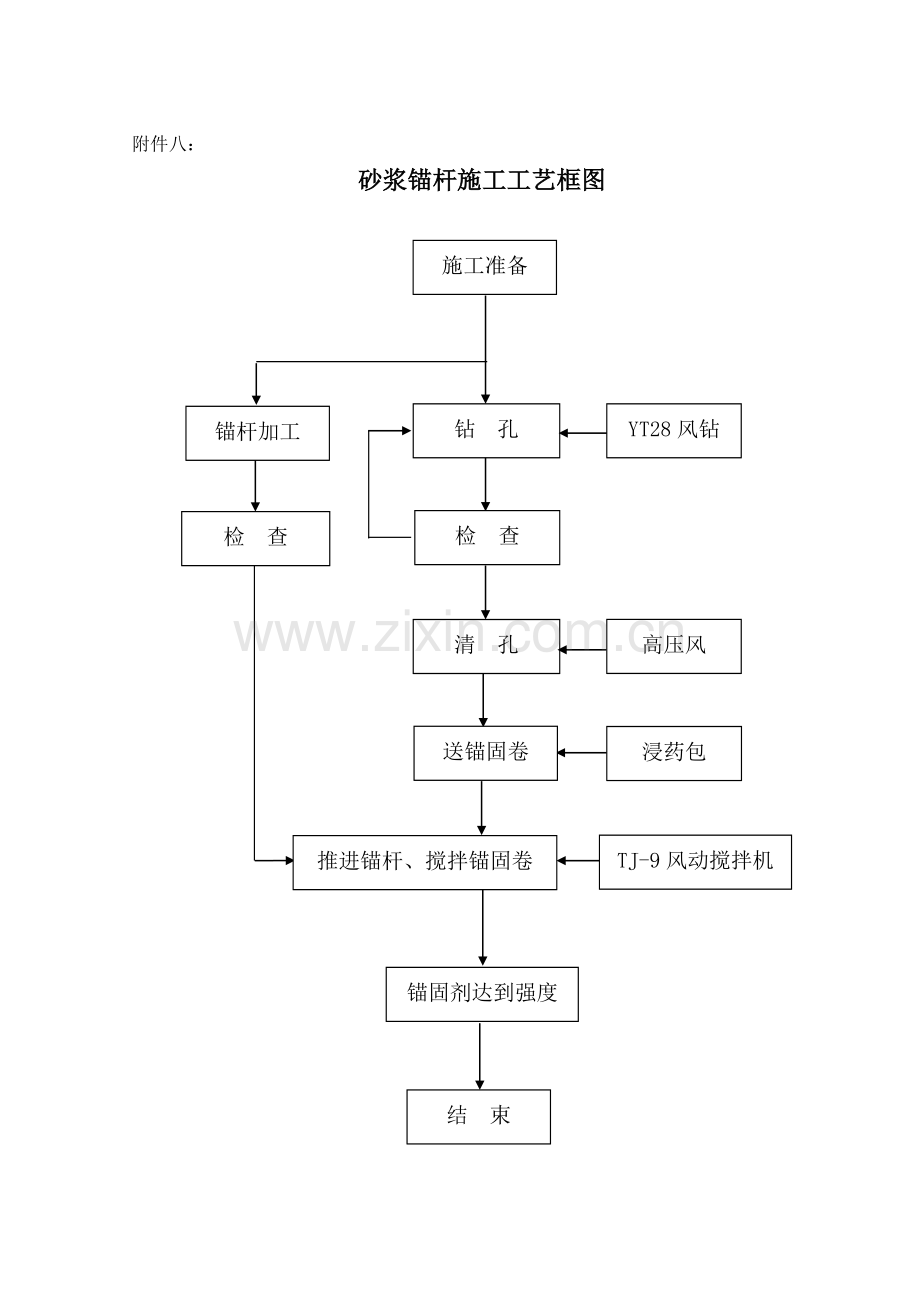

砂浆锚杆施工工艺框图

钻 孔
YT28风钻
检 查
清 孔
TJ-9风动搅拌机
结 束
施工准备
锚杆加工
检 查
高压风
送锚固卷
浸药包
推进锚杆、搅拌锚固卷
锚固剂达到强度

附件九：

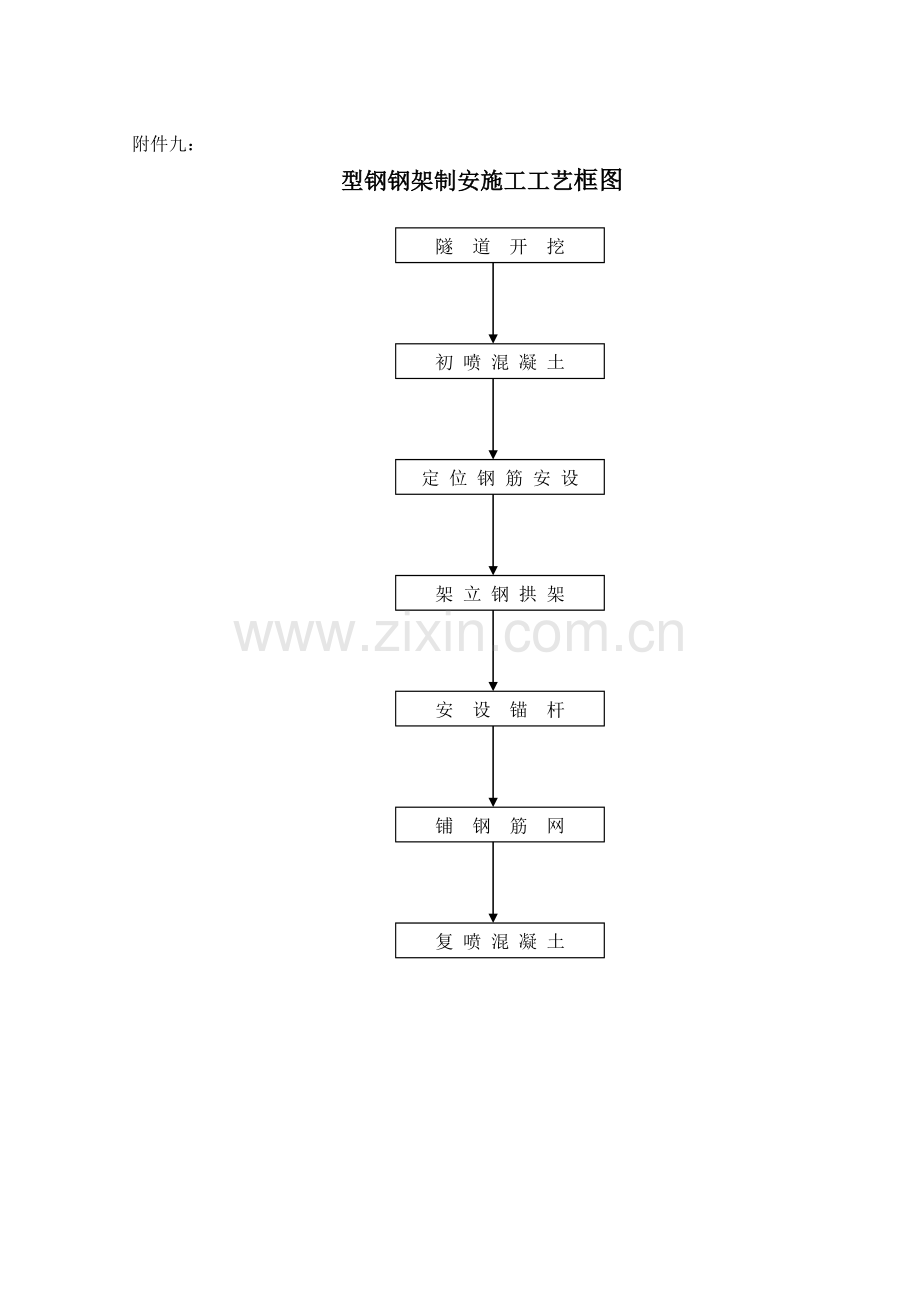

型钢钢架制安施工工艺框图
隧 道 开 挖

初 喷 混 凝 土
定 位 钢 筋 安 设
架 立 钢 拱 架
安 设 锚 杆
铺 钢 筋 网
复 喷 混 凝 土

附件十：

超前小导管施工工艺框图

钻 孔

安设小导管
安设注浆管路
管路压水试验
注 浆
结 束
施工前准备
机具设备检修
备 料
吹 管
顶 入
配 浆
记录分析

附件十一：

喷射混凝土施工工艺框图

砂
碎 石
水 泥
水
配合比选定
搅 拌 机
砼搅拌运输车
湿 喷 机
喷 嘴
受 喷 面
预 拌
速 凝 剂
钢纤维

附件十二：
