金属切削加工设备与工艺的认识实习

一、认识实习目的
金属切削加工认识实习是高等职业技术教育电气工程类专业学生学习《机械工程学》课程的认知基础，是在学生基本学完基础课后进行的。通过本次实习,使学生对机械制造设备、机械零件加工过程有初步的认识和了解。
二、认识实习的任务
认识和了解金属切削加工的常用方法和设备.具体内容包括：
1. 车削加工方法：1)认识普通车床的外形结构；
2)认识和了解普通车床的加工工艺范围；
3)认识车削运动的组成。
2. 铣削加工方法：1)认识普通铣床的外形结构；
2)认识和了解普通铣床的加工工艺范围；
3)认识铣削运动的组成。
3. 刨削加工方法：1)认识普通刨床的外形结构；
2)认识和了解普通刨床的加工工艺范围；
3)认识刨削运动的组成。
三、认识实习的流程：
车削加工方法：（内、外圆表面、内、外圆锥面、螺纹的车削加工等）

铣削加工方法：
（平面、键槽、各种成形表面的铣削加工等）
刨削加工方法：
（平面、成形表面的刨削加工等）

四、实习场地路线和学时数：
实 习 工 厂
1. 实习路线：

数 控 实 训 基 地

2. 实习学时数： 4 学时

五、认识实习的组织管理和责任
1. 任课教师的职责：
任课教师组织并带领学生进行参观学习，负责设备构造讲解，工艺分析，实习工厂师傅负责设备加工演示，在实习之前，应认真考察实习工厂的生产工艺及设备的特点，安排好全部实习内容和时间，并在实习过程中对学生进行全面指导，对学生提出的各种问题及时进行解答，并与学生一起讨论。
2. 学生的职责：
学生在教师的带领下进行参观学习，在实习之前，要接受安全生产教育，牢记生产中的安全知识和法规，保证实习的安全进行。学生应文明、礼貌，虚心向工人师傅学习，自觉遵守工厂的各项规章制度。

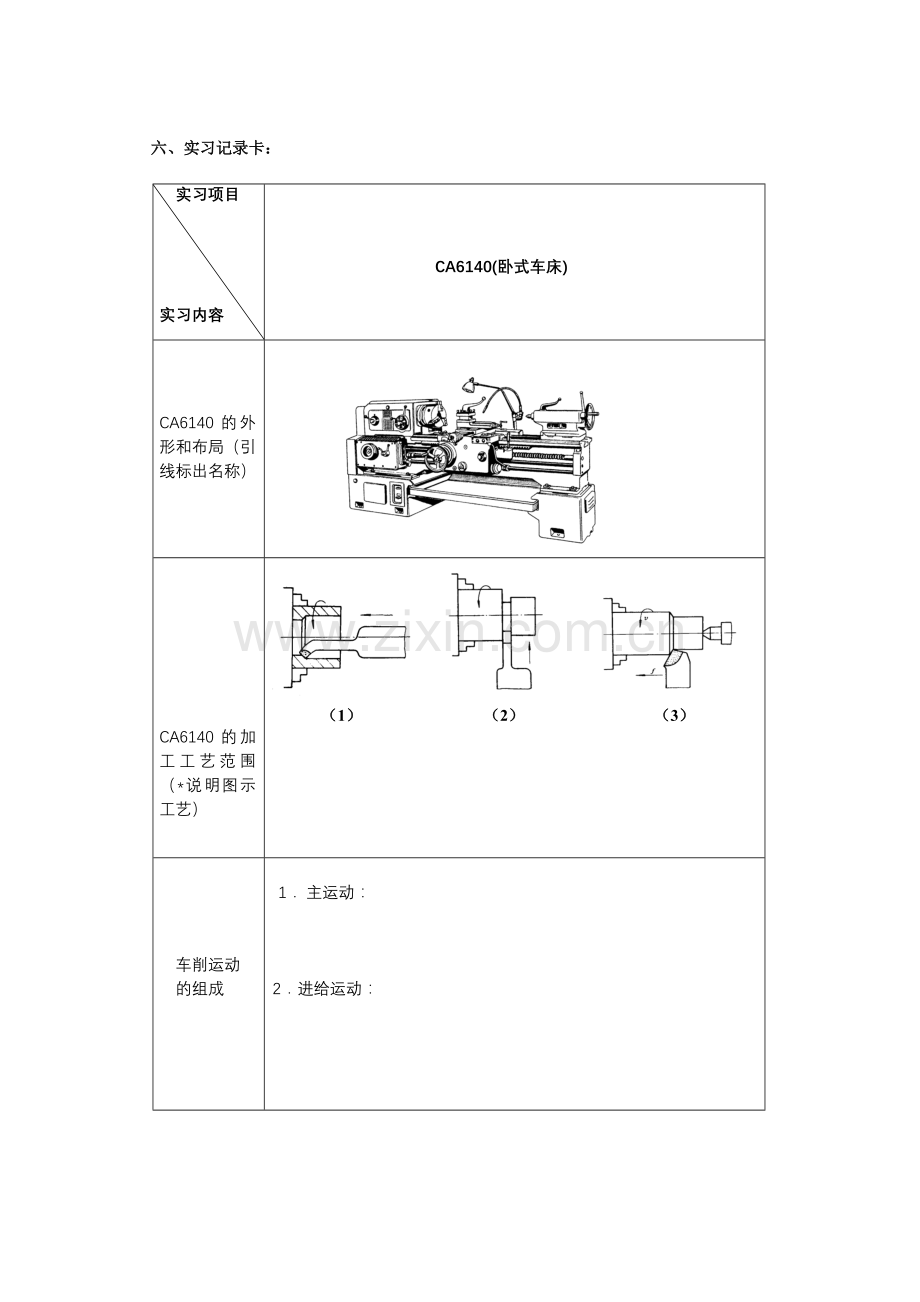

六、实习记录卡：

实习项目

实习内容

CA6140(卧式车床)

CA6140的外形和布局（引线标出名称）

CA6140的加工工艺范围（*说明图示工艺）

（1） （2） （3）

车削运动
的组成

1． 主运动：

2．进给运动：

实习项目

实习内容

X6132（卧式铣床）
