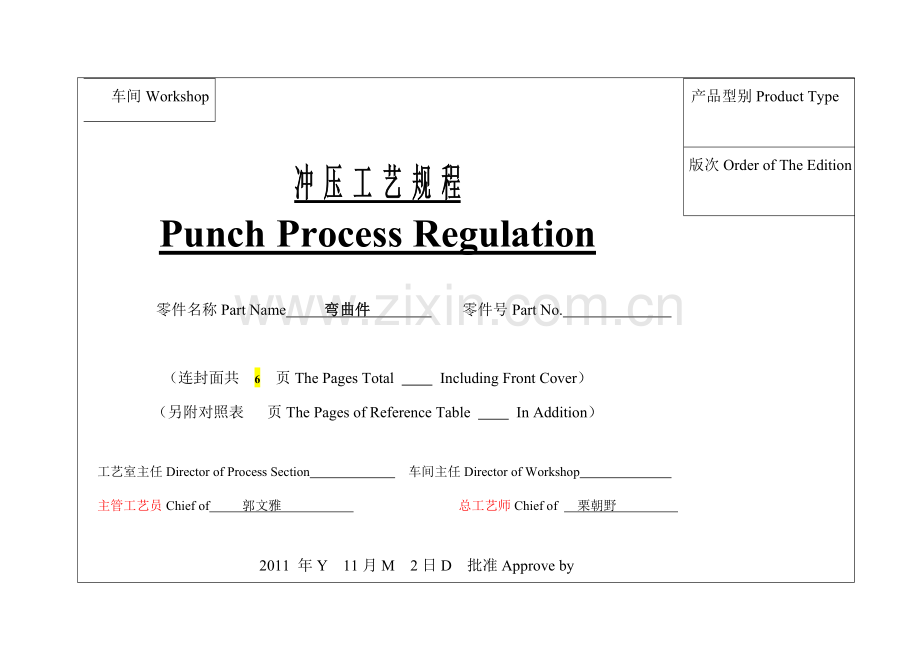

冲 压 工 艺 规 程
Punch Process Regulation

零件名称Part Name 弯曲件 零件号Part No.

（连封面共 6 页The Pages Total Including Front Cover）
（另附对照表 页The Pages of Reference Table In Addition）

工艺室主任Director of Process Section 车间主任Director of Workshop

主管工艺员Chief of 郭文雅 总工艺师Chief of 栗朝野

2011 年Y 11月M 2日D 批准Approve by
产品型别Product Type

版次Order of The Edition

车间
Workshop
工作程序
Wok Procedue
型别
Type
材料
Material
毛料种类
Blank
零件名称
Part Name
零件号
Part No.
第 1 页
Page
Q235

弯曲件

共 6 页A Total of
工序号
Process No.
工序名称
Process Name
工作地
Work Place
页次
Page
设备名称
Installation Name
设备型别
Installation Type
工作等级
Grade of Work
工时定额
Norm of Working Hour
附注
Remark

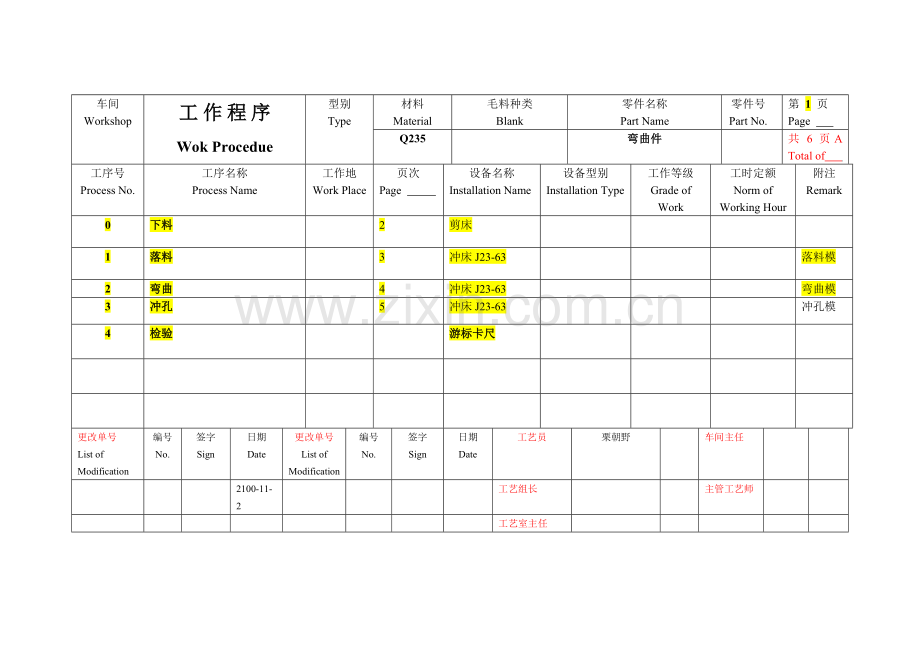

0
下料

2
剪床

1
落料

3
冲床J23-63

落料模
2
弯曲

4
冲床J23-63

弯曲模
3
冲孔

5
冲床J23-63

冲孔模
4
检验

游标卡尺

更改单号
List of Modification
编号
No.
签字
Sign
日期
Date
更改单号
List of Modification
编号
No.
签字
Sign
日期
Date
工艺员

栗朝野

车间主任

2100-11-2

工艺组长

主管工艺师

工艺室主任

车间
Workshop
切料图表
Tables And Graphs of Stock Cutting
型别
Type
零件名称
Part Name
零 件 号
Part No.
工序号
Process No.
第 2 页
Page

弯曲件

0
共 页
A Total of

材料Material
Q235
硬度Hardness
≤131HBS
分类Classify

设备名称Installation Name
剪板机
技术条件
Technical Conditions

设备型别Installation Type

编号No.
内 容Content
尺 码Size
重量Weight
1
原料尺寸
Size of Raw Materials
1000mm×1500mm

2
分成条料尺寸
Size of Strip Materials
23.5mm×1500mm

3
分成条料的数量Amount of Strip Materials
43张

4
条料制成零件的数量
The Number of Parts Made of Strip Material
68个/张

5
材料利用率% Utilization of Materials
68.7%

更改单号
List of Modification
编号
No.
签字
Sign
日期
Date
更改单号
List of Modification
编号
No.
签字
Sign
日期
Date
工艺员

郭文雅

车间主任

工艺组长

主管工艺师

工艺室主任

车间
Workshop
工序图表
Process Chart
型别Type
零件名称Part Name
零 件 号Part No.
工序号Process No.
第 3 页Page

弯曲件

1
共 6 页A Total of
工序名称
Process Name

落料
设备名称
Installation Name
设备型别
Installation Type
冷却液
Cooling Fluid
材料Materials
硬度Hardness
J23-63
压力机

Q235
≤131HBS
基准Datum

项目Item
步骤Step
工夹具号No. of Tool or Fixture
名称Name of Tool or Fixture

1
落料

落料模

更改单号
List of Modification
编号
No.
签字
Sign
日期
Date
更改单号
List of Modification
编号
No.
签字
Sign
日期
Date
工艺员

郭文雅

车间主任

工艺组长

主管工艺师

工艺室主任

车间
Workshop
工序图表
Process Chart
型别Type
零件名称Part Name
零 件 号Part No.
工序号Process No.
第 4 页Page

垫圈

2
共 6 页A Total of
工序名称
Process Name

弯曲
设备名称
Installation Name
设备型别
Installation Type
冷却液
Cooling Fluid
材料Materials
硬度Hardness
J23-63
压力机

Q235
≤131HBS
基准Datum

项目Item
步骤Step
工夹具号No. of Tool or Fixture
名称Name of Tool or Fixture

1
W

弯曲模

更改单号
List of Modification
编号
No.
签字
Sign
日期
Date
更改单号
List of Modification
编号
No.
签字
Sign
日期
Date
工艺员

郭文雅
陈永超
车间主任

工艺组长

主管工艺师

工艺室主任

车间
Workshop
工序图表
Process Chart
型别Type
零件名称Part Name
零 件 号Part No.
工序号Process No.
第 5 页Page

弯曲件

2
共 6 页A Total of
工序名称
Process Name

冲孔
设备名称
Installation Name
设备型别
Installation Type
冷却液
Cooling Fluid
材料Materials
硬度Hardness
J23-63
压力机

Q235
≤131HBS
基准Datum

项目Item
步骤Step
工夹具号No. of Tool or Fixture
名称Name of Tool or Fixture

1
冲孔

冲孔模

更改单号
List of Modification
编号
No.
签字
Sign
日期
Date
更改单号
List of Modification
编号
No.
签字
Sign
日期
Date
工艺员

郭文雅
李春霖
车间主任

工艺组长

主管工艺师

工艺室主任

车间
Workshop
检验图表
Test chart
型别Type
零件名称Part Name
零 件 号Part No.
工序号Process No.
第 6 页Page

弯曲件

3
共 6 页A Total of

材料Materials
硬度Hardness
Q235
≤131HBS
项目Item
检验内容Test Content
检验工具Test Tool
1
所有尺寸
游标卡尺

更改单号
List of Modification
编号
No.
签字
Sign
日期
Date
更改单号
List of Modification
编号
No.
签字
Sign
日期
Date
工艺员

郭文雅
闫宝新
车间主任

工艺组长

主管工艺师

工艺室主任
