标准技术协议编号09-P01-BD007-05号.docx

标准技术协议编号: 09-P01-BD007-05号

广东电网公司设备、材料技术协议

2009-2010年度设备材料框架协议式招标

110kV双卷电力变压器

需 方：广东电网公司
供 方：南京立业电力变压器有限公司

二零一零年三月

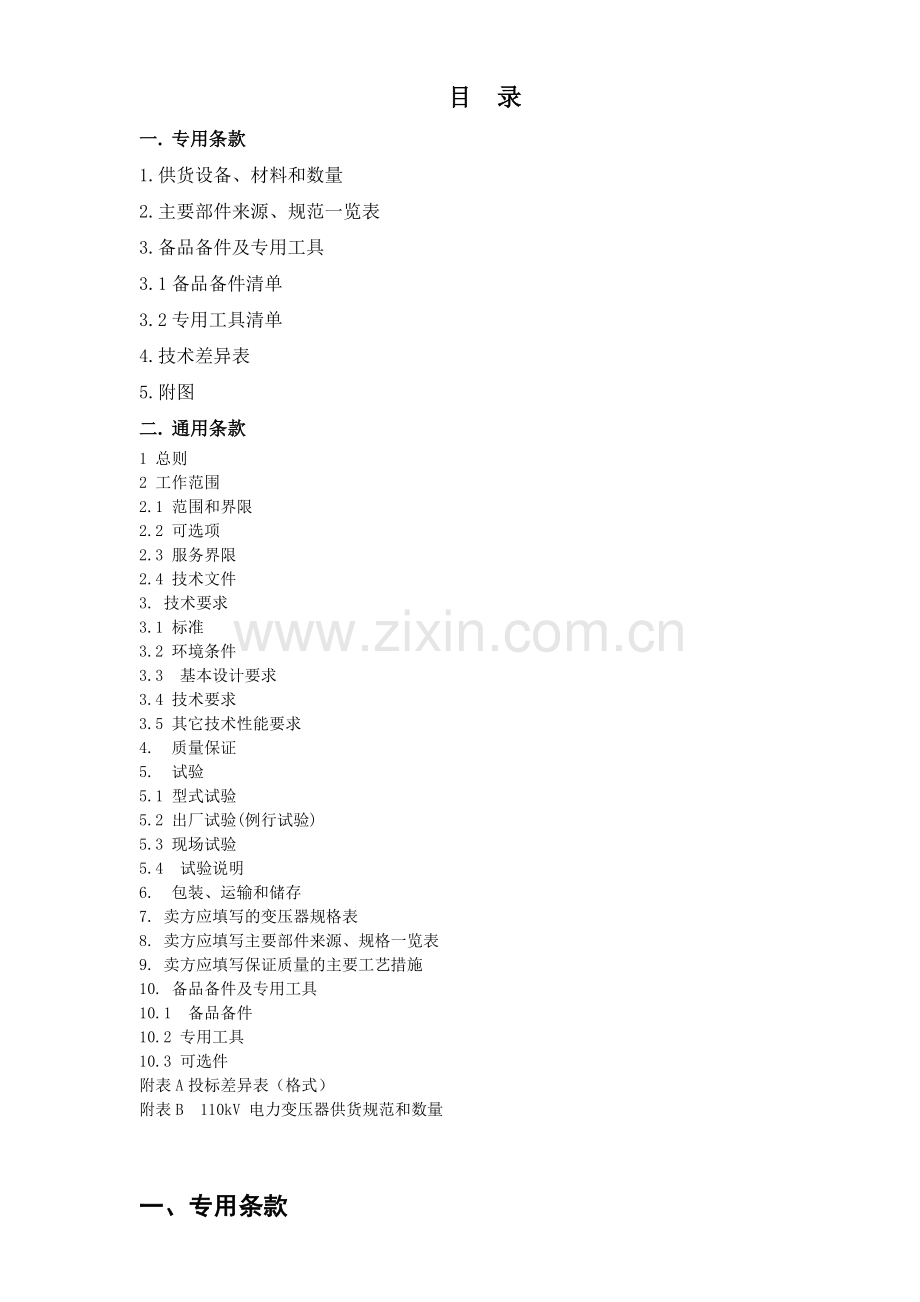

目 录
一. 专用条款
1.供货设备、材料和数量
2.主要部件来源、规范一览表
3.备品备件及专用工具
3.1备品备件清单
3.2专用工具清单
4.技术差异表
5.附图
二. 通用条款
1 总则
2 工作范围
2.1 范围和界限
2.2 可选项
2.3 服务界限
2.4 技术文件
3. 技术要求
3.1 标准
3.2 环境条件
3.3 基本设计要求
3.4 技术要求
3.5 其它技术性能要求
4. 质量保证
5. 试验
5.1 型式试验
5.2 出厂试验(例行试验)
5.3 现场试验
5.4　试验说明
6. 包装、运输和储存
7. 卖方应填写的变压器规格表
8. 卖方应填写主要部件来源、规格一览表
9. 卖方应填写保证质量的主要工艺措施
10. 备品备件及专用工具
10.1 备品备件
10.2 专用工具
10.3 可选件
附表A投标差异表（格式）
附表B 110kV 电力变压器供货规范和数量

一、专用条款
1. 供货设备、材料和数量
序号
名 称
型号及技术参数
单位
数量
1
110kV 双圈变压器
容量(MVA)：20;
冷却方式:ONAN;
阻抗(%):10.5;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
2
110kV 双圈变压器
容量(MVA)：31.5;
冷却方式:ONAN;
阻抗(%):10.5;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
3
110kV 双圈变压器
容量(MVA)：40;
冷却方式:ONAN;
阻抗(%):10.5;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
4
110kV 双圈变压器
容量(MVA)：50;
冷却方式:ONAN;
阻抗(%):10.5;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
5
110kV 双圈变压器
容量(MVA)：20;
冷却方式:ONAN;
阻抗(%):16;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
6
110kV 双圈变压器
容量(MVA)：31.5;
冷却方式:ONAN;
阻抗(%):16;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
7
110kV 双圈变压器
容量(MVA)：40;冷却方式:ONAN;阻抗(%):16; ①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜； ②国产油套管；
台
1
8
110kV 双圈变压器
容量(MVA)：50;
冷却方式:ONAN;
阻抗(%):16;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
9
110kV 双圈变压器
容量(MVA)：20;
冷却方式:ONAN;
阻抗(%):10.5;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
10
110kV 双圈变压器
容量(MVA)：31.5;
冷却方式:ONAN;
阻抗(%):10.5;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
11
110kV 双圈变压器
容量(MVA)：40;
冷却方式:ONAN;
阻抗(%):10.5;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
12
110kV 双圈变压器
容量(MVA)：50;
冷却方式:ONAN;
阻抗(%):10.5;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
13
110kV 双圈变压器
容量(MVA)：20;
冷却方式:ONAN;
阻抗(%):16;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
14
110kV 双圈变压器
容量(MVA)：31.5;冷却方式:ONAN;阻抗(%):16; ①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；②干式套管；
台
1
15
110kV 双圈变压器
容量(MVA)：40;
冷却方式:ONAN;
阻抗(%):16;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
16
110kV 双圈变压器
容量(MVA)：50;
冷却方式:ONAN;
阻抗(%):16;
①合资 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
17
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN;
阻抗(%):10.5;
①合资 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
18
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN;
阻抗(%):16;
①合资 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
19
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN;
阻抗(%):10.5;
①合资 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
20
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN;
阻抗(%):16;
①合资 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
21
110kV 双圈变压器
容量(MVA)：63;冷却方式:ONAN/ONAF;阻抗(%):10.5; ①合资 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；②国产油套管；
台
1
22
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN/ONAF;
阻抗(%):16;
①合资 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
23
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN/ONAF;
阻抗(%):10.5;
①合资 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
24
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN/ONAF;
阻抗(%):16;
①合资 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
25
110kV 双圈变压器
容量(MVA)：20;
冷却方式:ONAN;
阻抗(%):10.5;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
26
110kV 双圈变压器
容量(MVA)：31.5;
冷却方式:ONAN;
阻抗(%):10.5;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
27
110kV 双圈变压器
容量(MVA)：40;
冷却方式:ONAN;
阻抗(%):10.5;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
28
110kV 双圈变压器
容量(MVA)：50;冷却方式:ONAN;阻抗(%):10.5; ①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜； ②国产油套管；
台
1
29
110kV 双圈变压器
容量(MVA)：20;
冷却方式:ONAN;
阻抗(%):16;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
30
110kV 双圈变压器
容量(MVA)：31.5;
冷却方式:ONAN;
阻抗(%):16;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
31
110kV 双圈变压器
容量(MVA)：40;
冷却方式:ONAN;
阻抗(%):16;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
32
110kV 双圈变压器
容量(MVA)：50;
冷却方式:ONAN;
阻抗(%):16;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
33
110kV 双圈变压器
容量(MVA)：20;
冷却方式:ONAN;
阻抗(%):10.5;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
34
110kV 双圈变压器
容量(MVA)：31.5;
冷却方式:ONAN;
阻抗(%):10.5;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
35
110kV 双圈变压器
容量(MVA)：40;冷却方式:ONAN;阻抗(%):10.5; ①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；②干式套管；
台
1
36
110kV 双圈变压器
容量(MVA)：50;
冷却方式:ONAN;
阻抗(%):10.5;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
37
110kV 双圈变压器
容量(MVA)：20;
冷却方式:ONAN;
阻抗(%):16;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
38
110kV 双圈变压器
容量(MVA)：31.5;
冷却方式:ONAN;
阻抗(%):16;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
39
110kV 双圈变压器
容量(MVA)：40;
冷却方式:ONAN;
阻抗(%):16;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
40
110kV 双圈变压器
容量(MVA)：50;
冷却方式:ONAN;
阻抗(%):16;
①国产 (350A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
41
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN;
阻抗(%):10.5;
①国产 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
42
110kV 双圈变压器
容量(MVA)：63;冷却方式:ONAN;阻抗(%):16; ①国产 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；②国产油套管；
台
1
43
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN;
阻抗(%):10.5;
①国产 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
44
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN;
阻抗(%):16;
①国产 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
45
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN/ONAF;
阻抗(%):10.5;
①国产 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
46
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN/ONAF;
阻抗(%):16;
①国产 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②国产油套管；
台
1
47
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN/ONAF;
阻抗(%):10.5;
①国产 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1
48
110kV 双圈变压器
容量(MVA)：63;
冷却方式:ONAN/ONAF;
阻抗(%):16;
①国产 (500A)有载调压开关，国产散热器，国产胶囊式储油柜；
②干式套管；
台
1

2.主要部件来源、规范一览表

序号
部件名称
产地
厂家
型号及规格
备 注
1
有载调压开关（合资）
中国
番禺MR公司
Ⅷ-350Y
可选用合肥ABB产UBBRN350/400
苏州MR公司
MⅢ-500Y
可选用合肥ABB产UCGRN380/500/C
2
有载调压开关（国产）
中国
上海华明电力设备制造有限公司
CMⅢ-500Y

3
高压干式套管
中国
合肥ABB
RTKF123-550/800T
合资
高压中性点
油套管
中国
沈阳传奇
BRDLW-72.5/630
可选用南瓷、南京智达
高压中性点干式套管
中国
合肥ABB
RTKF72.5-350/1000T
合资
4
中压套管
中国
南京智达电气有限公司
BFW-40

5
中压中性点套管
中国
南京智达电气有限公司
BFW-40

6
低压套管
中国
南京智达电气有限公司
BFW-20

7
散热器
中国
河北华丰机械厂或相当
PC-520
热镀锌
8
压力释放阀
美国
Qualitrol公司
208-60Z
进口
9
气体继电器
德国
EMB公司
BF-80

10
油位计
中国
沈阳长庆电力电器厂
UZF-175、200

11
吸湿器
中国
武进庙桥高压电器厂
1kg、5kg

12
绕组温度控制器和指针式仪表
德国
AKM公司/MESSKO公司
AKM35/MT-STW160F
进口
13
油面温度控制器和指针式仪表
德国
AKM公司/MESSKO公司
AKM34/MT-ST160F
进口
14
放油阀门
中国
宁波埃美柯公司
DN-25、50、80

15
冷却风扇
中国
西安西诺航天风机厂
DBF2-9Q

16
电流互感器
中国
南京智达电气有限公司
LR、LRB

17
绝缘件
中国
魏德曼公司
t4

18
变压器油
中国
新疆克拉玛依炼油厂
DB-25#

19
电磁线
中国
上海宝山杨行铜材厂或相当
ZB、BYHZQQN

20
硅钢片
日本
新日铁公司/川崎制铁社
30ZH120/30Z140
进口
21
分接头位置指示器

与开关配套
与开关配套

22
阀门
蝶阀
进口
德国FRANZ-JOOST公司/西班牙TTV公司
DN-80
进口
球阀
中国
宁波埃美柯公司
DN-25、50、80

油样阀
中国
西安达盛电力机械
QF
适于做油色谱采样
23
储油柜胶囊
中国
上海橡胶制品二厂/南通神马

24
密封油面漆
中国
南京长江涂料有限公司

25
箱沿密封胶垫
中国
南通神马橡胶制品有限公司

26
器身定位装置用材料
中国
阿里河森林工业有限公司

27
马达
中国
西安西诺航天风机厂

28
不锈钢波纹储油柜
中国
沈阳天工/沈阳海为/沈阳蓝天
BG/BP1/ DC-Ⅱ
可选项

3.备品备件及专用工具
3.1备品备件清单

序号
名称
型号及规格
单位
数量
使用处
备 注
1
低压套管
同原型号
只
1/台
备件
瓷件
2
冷却风扇
同原型号
只
1/台
备件
风冷变配
3
油面温度表
同原型号
只
1/台
备件

4
变压器油
同原型号
吨
适量
备用
油量满足安装运行要求，不提供备用油，如供电局需要备用油，需要另外支付2万元每吨，带容器还需要再次
单独报价，
5
绕组温度表
同原型号
只
1/台
备件

6
气体继电器
同原型号
只
1/台
备件

7
套管法兰、散热器法兰及手孔的密封圈
同原型号
套
1/台
现场吊罩
拆卸处
8
蝶阀
同原型号
只
1/台
备件
进口产品单独报价需另外支付1600元/只

3.2专用工具清单
序号
名称
型号及规格
单位
数量
备 注
1
开关吊架
与开关配套
只
1/台
开关抽芯

4.技术差异表
重要说明：1、“供货设备、材料差异”不得低于投标文件承诺；2、“供货设备、材料差异”如果超出框架协议招标报价单范围，则统一由需求单位向省物流中心装备部提出申请。3、本页内容须打印，无差异处均需注明“无”，差异手写无效。
序号
招标文件要求
投标文件差异
供货设备、材料差异
条目
简要内容
条目
简要内容
条目
简要内容
提出方
1
3.4.1
型式:S(F)Z□
3.4.1
型号:S(F)Z11

2
3.4.19
额定容量：
20/31.5/40/50/63MVA
a.空载损耗:
18kW/26kW/31kW/36kW/43kW
b.负载损耗:
89kW/126kW/148kW/184kW/221kW
c.总损耗：
107kW/152kW/179kW/220kW/264kW
e.空载电流:
0.84%/0.77%/0.7%/0.7%/0.63%
3.4.19
额定容量：
20/31.5/40/50/63MVA
a.空载损耗:
13kW/17kW/21kW/25kW/29kW
b.负载损耗:
88kW/125kW/145kW/178kW/220kW
c.总损耗：
101kW/142kW/166kW/203kW/249W
e.空载电流:
0.2%/0.2%/0.15%/0.1%/0.1%

3
3.4.28
噪声水平：风冷变2米处不大于65dB，自冷变0.3米处不大于60dB
3.4.28
噪声水平：风冷变2米处不大于60dB自冷变0.3米处不大于58dB

4
4.17
铭牌用耐腐蚀材料制成
4.15
铭牌用不锈钢材料制成

5.附图（可选）：无

二、通用条款
1. 总则
1.1 本设备技术规范适用于广东电网公司电网建设工程项目框架协议式采购的110kV单台容量20/31.5/40/50/63MVA国内采购降压变压器, 它提出了变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范提出的是最低限度的技术要求。凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，供方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。
1.3 如果供方没有以书面形式对本技术规范的条文提出异议, 则需方认为供方提供的设备完全符合本技术规范的要求。如有异议, 不管是多么微小, 都应在配置书中以“投标差异表”为标题的专门章节中加以详细描述。
1.4 本技术规范所建议使用的标准如与供方所执行的标准不一致，供方应按较高标准的条文执行或按双方商定的标准执行。
1.5 本技术规范经需、供双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。
1.6 本技术规范未尽事宜, 由需、供双方协商确定。
1.7 如果供方没有以书面形式对本技术规范的条文提出异议，而在执行合同的过程中，需方发现供方提供的产品与本技术规范的条文存在差异，需方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.8 供方应充分理解本技术规范并按本技术规范的具体要求填写应标的技术文件，如发现应标的技术文件不符合本技术规范的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
1.9 注“★”条款为关键条款，作为评标时打分的参考。
1.10 评标因子
需方在对投标文件的评估和比较时, 除商务条款规定外, 还将计算下列的评标因子:
(1) 损耗: 把每份投标文件的损耗保证值与所有投标文件中报出的最低损耗保证值相减, 其差值按每1kW空载损耗7万元人民币、每1kW负载损耗（含辅助设备损耗）3.5万元人民币计算, 加到各自的投标总配置上, 以确定评标价。
(2) 温升: 绕组、油面和油箱的温升, 按条款3.4.20要求, 每超过1K, 将在投标价中加设备总价的1％。
(3) 需方可根据本标书的要求来衡量投标者所提供的设备是否完全满足运行要求而合理计算评标价。
对于本标书的某些部分, 投标者如不能满足要求, 应书面提出说明, 否则需方即认为投标者提供的设备可以满足本标书的要求。

2. 工作范围
2.1 供货范围
每台变压器的供货范围包括:
a. 变压器本体(包括底架、附件、基础螺栓)
b. 有载调压开关及其控制箱，冷却器控制箱(63MVA)
c. 套管及套管式电流互感器或电缆终端及套管式电流互感器
d. 变压器绝缘油(环烷基油)，油量应满足安装运行要求(厂家对备用油单独配置)。
e. 本体及连接到端子箱和控制箱之间的耐油、阻燃、屏蔽电缆
f. 如油枕不安装在变压器器身上时, 应成套提供油枕支架, 并提供安装图
g. 本体端子箱
h．油面温度和绕组温度控制器，以及就地和远方温度指示仪表
i. 备品备件及专用工具等
j. 供方应在安装完成后免费进行一次喷漆

2.2 可选项k. 有载调压开关绝缘油在线过滤系统(单独配置)
l. 有载调压开关采用真空式（单独配置，报差价）

2.3 服务界限
2.3.1 从生产厂家至变电站内变压器基础面上的运输和装卸，及变压器的就位全部由供方完成。
2.3.2 现场安装和试验在供方的技术指导和监督下由需方完成, 供方协助需方按标准检查安装质量, 处理调试投运过程中出现的问题, 供方应选派有经验的技术人员, 对安装和运行人员免费培训。

2.4 技术文件
2.4.1 供方在订货前应向需方提供一般性资料, 如鉴定证书、安装维护说明书、总装图和主要技术参数等(同时提供电子版)。
2.4.2 在技术协议签订15天内, 供方向需方提供正式图纸和正式的光盘（或U盘）各2份（AutoCAD R14或以上版本），正式图纸必须加盖工厂公章或签字。
a. 总装图: 应表示设备总的装配情况, 包括全部重要尺寸, 轨距、油重、上节油箱重、运输重、总重、吊点位置、千斤顶位置及变压器运输尺寸等;
b. 冷却系统控制箱外形图、安装尺寸及控制箱原理接线图、冷却控制设备接线图，控制箱端子排图、设备材料表及电缆清单，电缆清单中应包括每条电缆的起止点、电缆编号、电缆芯号、电缆型号和长度;
c. 冷却器组数及每组冷却器风扇电动机台数、容量、电源电压等;
d. 变压器过激磁特性曲线;
e. 变压器本体端子箱安装接线图、原理接线图、端子排图、设备材料表及电缆清单，电缆清单中应包括每条电缆的起止点、电缆编号、电缆芯号、电缆型号和长度;
f．有载分接开关电气控制接线图和遥控信号接线图，调压开关控制箱端子排图。
g. 气体继电器、压力释放阀、油位计、油温和绕组温度控制器等测控设备的控制、信号接线图
2.4.3 完工后的产品应与最后确认的图纸一致。需方对图纸的认可并不减轻供方关于其图纸的正确性的责任。设备在现场安装时，如供方技术人员进一步修改图纸，供方应对图纸重新收编成册，正式递交需方，并保证安装后的设备与图纸完全相符。
2.4.4 供方免费提供给需方8份全部最终版的图纸、资料及安装、运行、维护、修理说明书, 部件清单, 工厂试验报告, 产品合格证等。其中，图纸应包括总装配图及安装时设备位置的精确布置图，并且应保证需方可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。

3. 技术要求
3.1 应遵循的现行标准：
GB1094《电力变压器》
GB/T6451《三相油浸式电力变压器技术参数和要求》
GB311.1《高压输变电设备的绝缘配合》
GB/T16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》
GB/T15164《油浸式电力变压器负载导则》
GB4109《高压套管技术条件》
GB763《交流高压电器在长期工作时的发热》
GB16847《保护用电流互感器暂态特性技术条件》
GB2900《电工名词术语》
GB5273《变压器、高压电器和套管的接线端子》
GB2536《变压器油》
GB/T 1094.10 《电力变压器 第10部分 声级测定》
GB7449《电力变压器和电抗器的雷电冲击和操作冲击试验导则》
GB156《标准电压》
GB191《包装贮运标志》
GB50229《火力发电厂与变电所设计防火规范》
GB5027《电力设备典型消防规程》
GB4109《交流电压高于1000V的套管通用技术条件》
GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》
以及其它相关标准。
以上标准如有新版本，按最新版本执行。各执行标准如有类似条款，则以要求高者为准。

3.2 环境条件
3.2.1 周围空气温度
最高平均温度: 45℃
最低平均温度: -10℃
最大日温差: 30K
日照强度: 0.1W/cm2(风速0.5m/s)
3.2.2 海拔高度: ≤1000m
3.2.3 最大风速: 40m/s
3.2.4 环境相对湿度(在25℃时)
月平均值：90%（属湿热带气候地区）
3.2.5 地震烈度：8度
水平加速度：0.25g
垂直加速度：0.125g
3.2.6 污秽等级： III级/Ⅳ级
3.2.7 降雨量 年最大2660mm
日最大370mm
3.2.9 雷电日 90日/年
3.2.10 覆冰厚度：5 mm(风速不大于15 m/s时)

3.3 基本设计要求
3.3.1 电力系统
本设备技术规范书所规定的设备, 应适用于下列电力系统:
(1) 系统额定频率 50Hz
(2) 系统额定电压
高压侧: 110kV
低压侧: 10kV
(3) 系统最高运行电压
高压侧: 126kV
低压侧: 12kV
(4) 短路电流水平
高压侧: 40kA
低压侧: 31.5kA
(5) 系统接地方式
高压侧: 中性点直接接地
低压侧: 中性点不接地

3.3.2 抗震能力
水平分量 0.25g
垂直分量 0.125g
本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于设备结构最低部分时, 在共振条件下所发生的动态地震应力。并且安全系数应大于1.67。
3.3.3 防污等级： III级/Ⅳ级
级
泄漏比距
(1) 高压
III级:不小于25mm/kV(按126kV计)
Ⅳ级:不小于31mm/kV(按126kV计)
(2) 低压: 不小于31mm/kV (按12kV计)
(3) 中压中性点：
III级:不小于25mm/kV(按72.5kV计)
Ⅳ级:不小于31mm/kV(按72.5kV计)

3.3.4 设计寿命
全部设备必须是全新的, 持久耐用的, 即使在本标书中没有明显地提出,也应满足作为一个完整产品所能满足的全部要求。供方应保证变压器在规定的使用条件和负载条件下运行， 并按使用说明书进行安装和维护，预期寿命应不少于30年。

3.4 技术要求
3.4.1 型式: SZ□-31500（20000）（40000）（50000）/110或S(F)Z□-63000/110三相、双线圈、铜导线绕制、油浸自冷（风冷）有载调压、低损耗、湿热带（TH）防护降压变压器。
3.4.2 出线形式： 110kV 套管式(或电缆终端式)
11kV(10.5kV) 套管式(或电缆终端式、单独配置)
★3.4.3 相数: 3相
★3.4.4 频率: 50Hz
★3.4.5 冷却方法: ONAN/ONAF
★3.4.6 额定电压: 高压110kV
低压 11kV(10.5kV)
★3.4.7 最高运行电压: 高压126kV
低压12kV
3.4.8 额定电流(厂家提供):
高压: A
低压: A
★3.4.9 绕组连接方法: YN,d11
★3.4.10 额定电压比: 视具体工程而定
110±8×1.25%/10.5kV
110±8×1.25%/11kV
110±×1.25%/10.5kV
110±×1.25%/11kV

3.4.11 额定连续运行容量(绕组温升65K时): 见表3.1
表3.1 额定连续运行容量(MVA)：
主变容量
20 MVA
31.5MVA
40MVA
50MVA
冷却方式：ONAN
高压
20 MVA
31.5MVA
40MVA
50MVA
低压
20 MVA
31.5MVA
40MVA
50MVA
主变容量
63MVA
冷却方式
ONAN
ONAF
高压
50.4
63
低压
50.4
63
对63MVA变压器:
(a) 当二个散热风扇停止运行, 变压器仍能保持满载长期运行。
(b) 当全部风扇退出运行后, 变压器能带100%额定负荷运行30分钟, 能带80%额定负荷长期运行。
(c) 优先采用ONAN冷却方式。
3.4.12 阻抗电压（额定电压频率下, 额定容量为基准，视具体工程而定)
a．阻抗电压（允许误差+10%,-0%） 10.5% 或16%
b. 供方应在交货时提供额定抽头的零序阻抗。
3.4.13 极性:负极性
3.4.14 套管相间距离: 高压:
低压: 500mm
3.4.15 变压器相序: 面对变压器高压侧从左到右, 高压侧为A、B、C。
3.4.16 绕组绝缘耐热等级: A级
3.4.17 绕组绝缘水平见表3.2
表3.2 变压器额定绝缘水平(kV)
项目
绕组
雷电冲击耐受电压(峰值)
1min工频耐受电压(有效值)
全波
截波
高压
480
530
200
低压
75
85
35
高压中性点
325

140
110kV中性点绝缘水平为63kV等级 。

3.4.18 变压器绕组匝间工作场强不大于2kV/mm。
3.4.19 损耗值小于(额定电压和频率下, 温度为75℃时)

20MVA
31.5MVA
40MVA
50MVA
63MVA
a.
空载损耗:
18kW
26kW
31kW
36kW
43kW
b.
负载损耗:
89kW
126kW
148kW
184kW
221kW
c.
总损耗(不包括辅助损耗):
107kW
152kW
179kW
220kW
264kW
d.
辅助损耗:

15kW
e.
空载电流:
0.84%
0.77%
0.7%
0.7%
0.63%

通过实测, 发现变压器的空载损耗和负载损耗超过第a和b项所规定的数值, 则按下述规则罚款：
罚款款项取决于实际损耗值与保证值之差。
当: 实际损耗值—保证值
保证值
在0～3.0％之间, 以保证值为基准, 每增加1kW空载损耗罚款人民币7万元, 每增加1kW负载损耗罚款人民币3.5万元。
当: 实际损耗值—保证值
保证值
在3.0～6.0％之间, 以保证值为基准, 每增加1kW空载损耗罚款人民币14万元,每增加1kW负载损耗罚款人民币7万元。
当: 第a和b项其中一项的
实际损耗值—保证值
保证值
大于6.0％时, 该变压器拒收。
当实际损耗值比保证值小时, 供方不应另收附加费用。

3.4.20 温升极限(周围环境温度45℃)
a. 绕组平均温升: 60K(用电阻法测量)
b. 顶层油温升: 50K(用温度传感器测量)
c. 油箱中的结构件温升: 75K(用红外线温度计测量)

3.4.21 负载能力
变压器的负载能力应符合GB/T15164《油浸式电力变压器负载导则》的要求，供方应提供该变压器负载能力计算所需的热特性参数。

3.4.22 工频电压升高时的运行持续时间
额定频率下, 额定电压的短时工频电压升高倍数的持续时间应符合表3.4的要求。
表3.4 工频电压升高时的
