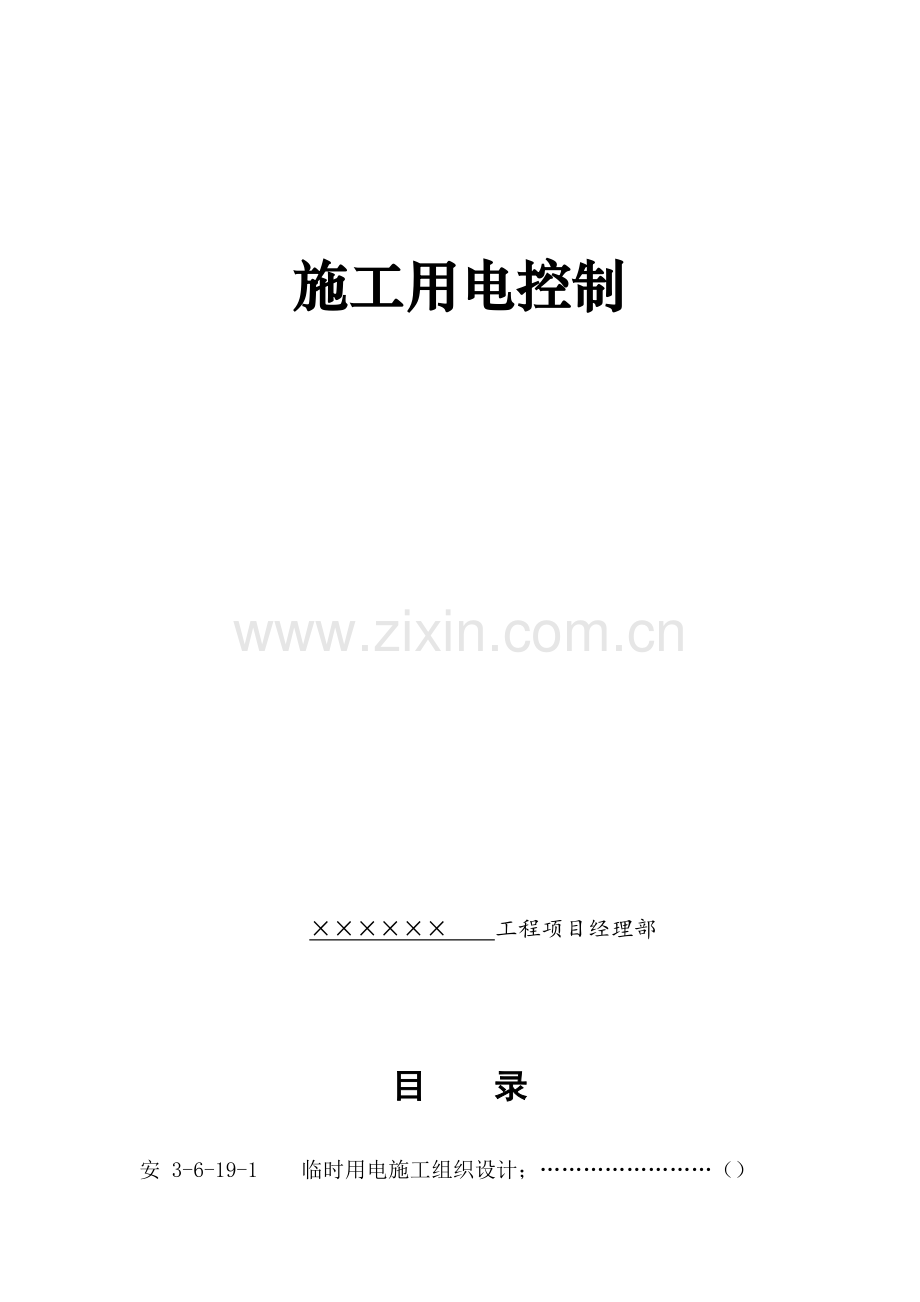

施工现场临时用电管理资料.docx

施工用电控制

×××××× 工程项目经理部

目 录

安 3-6-19-1 临时用电施工组织设计；……………………（）

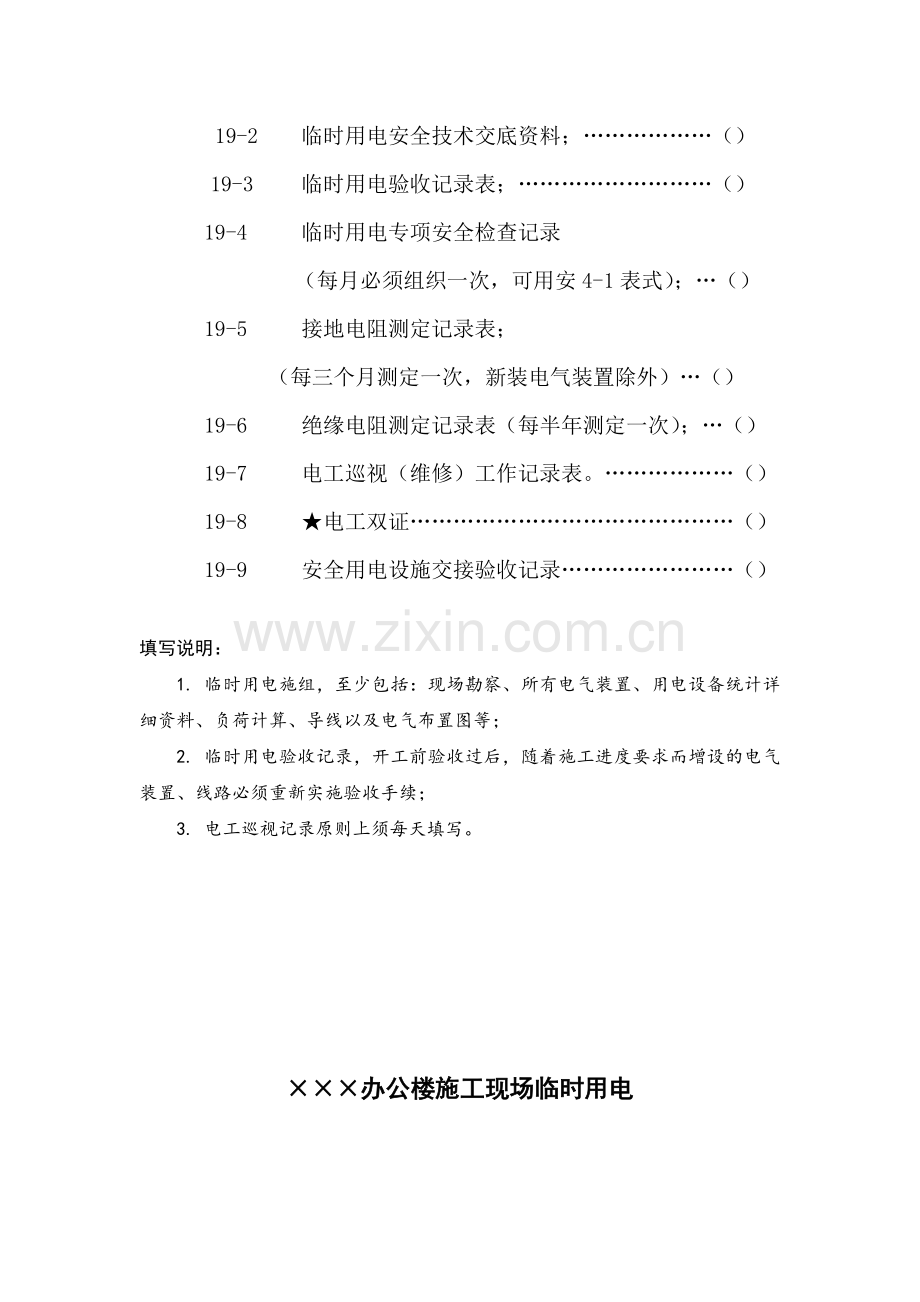

19-2 临时用电安全技术交底资料；………………（）
19-3 临时用电验收记录表；………………………（）
19-4 临时用电专项安全检查记录
（每月必须组织一次，可用安4-1表式）；…（）
19-5 接地电阻测定记录表；
（每三个月测定一次，新装电气装置除外）…（）
19-6 绝缘电阻测定记录表（每半年测定一次）；…（）
19-7 电工巡视（维修）工作记录表。………………（）
19-8 ★电工双证………………………………………（）
19-9 安全用电设施交接验收记录……………………（）

填写说明：
1. 临时用电施组，至少包括：现场勘察、所有电气装置、用电设备统计详细资料、负荷计算、导线以及电气布置图等；
2. 临时用电验收记录，开工前验收过后，随着施工进度要求而增设的电气装置、线路必须重新实施验收手续；
3. 电工巡视记录原则上须每天填写。

×××办公楼施工现场临时用电

施 工 组 织 设 计

编制：×××、×××

审核： ×××

批准： ×××

××市××建筑安装工程有限公司
×××年××月××日

施工组织设计审批表
建设单位： ××× 施工单位： ××× 编 制 人： ×××
设计单位： ××× 工程名称： ××× 编制日期： ×××
工
程
处
级
审
批
技术负责人： 审批意见：
工程处有关股(组)室：

公
司
级
审
批
总工程师： 审批意见：
公司有关科(部)室：

说

明

备
注
审批手续根据公司对施工组织设计编制范围的要求，逐级审批，并在说明栏中
指明本施工组织设计审批的范围。
目 录

一、工程概况………………………………………………………………（）
二、施工机械配置…………………………………………（）
三、用电负荷计算…………………………………………（）
四、施工现场用电布置……………………………………（）
五、导线的截面规格的选择………………………………（）
六、安全用电技术措施和电气防火措施…………………（）
七、施工现场临时用电平面布置图………………………（）
八、附图……………………………………………………（）

一、 工程概况
1. 地理位置
××世纪广场办公楼位于上海市延安西路北侧，江苏路东侧，延安路高架江苏路出口处，占地面积约20000㎡，该工程为两栋综合办公楼，总建筑面积：151000㎡，地下二层、地上28层，1~3层为裙楼，4~28层为两塔楼。
2. 本工程建设单位：上海××房地产开发有限公司
 总包单位：××建筑安装工程公司
 设计单位：××建筑设计所
 监理单位：××监理有限公司
3. 红线外架空电力线路
架空电力线路从上到下共有三层，第一层线路电压等级为35KV，第二层为10KV（以上均为高压线路），第三层为380V的低压电力线路，距建筑物南外侧约20m，根据JGJ46-88第3.1.2条不需搭设防护架。
4. 施工条件
基地南侧有二个甲方提供的500KVA的箱式变压器作为配电室，底部离地距 离 约为0.8m，一次侧为10KV电源三相三线制供电，二次侧为三相四线制中性点直接接地，电压为0.4KV，整个工地同时开工，总工期为850天，现场用电设备较多，施工场地狭小。

二、 施工机械配置情况
本工程按基础、主体、装饰三大部分分析，在主体施工阶段属用电高峰，根据主体施工阶段来计算现场总用电量，用电高峰阶段施工机械见下表

1. 主体施工阶段施工用电动机械设备配备
序号
设备名称
规格(型号)
数量(台)
单机功率(KW)
总功率
(KW)
1
塔 吊
QTZ125G
1
60
60
2
塔 吊
QTZ80
1
50
50
3
塔 吊
QTZ40B
2
30
60
4
人货电梯
SCD200/200J
2
22
44
5
钢筋弯曲机
GOL一32
2
3
6
6
钢筋切断机
GQ40B
2
5.5
11
7
高压水泵

2
10
20
8
圆盘锯
MJ104
2
5.5
11
9
平刨机

2
3
6
10
压刨机

2
7.5
15
11
砼振动器

10
1.5
15
合 计
298

2. 主体施工阶段施工用电焊机及电焊装置设备
序
号
设备名称
规格型号
数量(台)
视在功率
(KVA)
总功率
(KVA)
等效功率
(KW)
备 注
1
对焊机
UN1—100
1
100
100
44.3
各配置2台，
一用一备。
2
对焊机
UN1—150
1
150
150
66.41
3
电焊机
BX一300
10
17.5
175
77.5

合 计
425
188.21

3. 施工现场所需照明灯具
1） 室外照明
序号
灯具名称
规格(KW)
数量(盏)
容量(KW)
等效功率(KW)
1
镝 灯
3.5
10
35
38.5
2
碘钨灯
1
30
30
33
3
路 灯
0.2
10
2
2.2
合 计
73.7

2） 室内照明
办公室、宿舍生活照明用电功率按40KW计算。
4. 施工现场食堂所需电加热设备
序号
名 称
规格(KW)
数量(台)
总功率(KW)
1
开水炉
12
2
24
2
蒸饭箱
12
2
24
合 计
48

三、用电负荷计算
∑P1
cosφ
采用需要系数法进行负荷计算，公式为
SSH=1.05~1.1(K1 +K2∑P2+ K3∑P3+ K4∑P4+ K5∑P5)
由公式求得施工现场设备用电量后，即为施工现场所需供电总容量，即Sz≥SSH
式中：Sz——施工现场供电所提供的总容量（KVA）
SSH——施工现场用电设备所需总容量（KVA）
∑P1——施工现场用电动机额定功率之和（KW）
∑P2——施工现场用电焊机额定功率之和（KW）
∑P3——施工现场室外照明容量之和（KW）
∑P4——施工现场用室内照明容量之和（KW）
∑P5——施工现场食堂用电容量之和（KW）
1.05~1.10——容量损失系数
η——电动机效率系数，平均为0.75~0.90，一般为0.85。
K1——电动机同时使用系数，10台以内取0.7，11~30台取0.6，30台以上取0.5。
K2——电焊机同时使用系数，3~10台取0.6，10台以上取0.5。
cosφ——电动机平均功率因数，施工现场最高取0.75~0.78，一般取0.65~0.75。
根据此式得∑P1=298KW、∑P2=425KVA、∑P3=73.7KW、∑P4=40KW、
SSH=1.1×(0.6×298/0.7+0.5×425+1×73.7+0.8×40+0.6×48)
∑P5=48KW、cosφ=0.7，K1=0.6，K2=0.5，K3=1，K4=0.8，K5=0.6
计算SSH=664KVA，
现场变电所提供的用电量为1000KVA，即SZ=1000KVA，则Sz≥SSH，满足施工用电要求。
四、施工现场用电布置
施工现场按“三级配电、两级保护”的要求设置临时用电，采用三相五线制进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式：

1、总配电箱设置
根据本工程各单体及生活区、办公区域的平面布置，各施工处任务的划分及设备的配置情况，整个现场用电自配电室四路供电，线路采用双塑绝缘电缆沿工地围墙敷设，过路穿DN80镀锌钢管埋地敷设至各总配电箱，设六只(其中各单体各设两只，两只合用一路线路)，临时总配电箱具体分配如下：
1) 1#总配电箱供办公区域、广告灯、门卫冲洗台临时用电。
2) 2#A、2#B总配电箱供西楼临时用电。
3) 3#A、3#B总配电箱供东楼临时用电。
4) 4#总配电箱供职工生活区域及堆场临对用电。
2、分配电箱的设置
报据上述各总配电箱的供电范围，再按现场各单体的设备布置及生活、办公区域的平面布置设置分配电箱：
1) 从1#总配电箱分设3只分配电箱l#—l(办公用电)、1#-2(广告用电)、1#-3(冲洗台用电)，由漏电开关引出。
2) 从2#A总配电箱分设2只分配电箱，2#A-1、2#A-2，从2#B总配电箱分设3只分配电箱2#B-1、2#B2、2#B-3。
3) 从3#A总配电箱分设2只分配电箱、3#A-1、3#A-2，从3#B总配电箱分设3只分配电箱3#B-l、3#B-2、3#B-3。
4) 从4#总配电箱分设4只分配电箱4#-1、4#-2、4#-3、4#-4。
3、楼层施工用电分配电箱的设置
各单体主体结构施工时分配电箱设在施工层，在装饰阶段每隔5层左右设立一只分配电箱，以满足小型电气设备照明等施工需要。
各总配、分配电箱的供电范围详见临时用电平面图(附图)。
注：配电箱采用安监站推荐产品
五、导线的截面规格的选择
现场准备沿围墙布置VV22-3×120+2×95作为至各Ⅰ级配电箱，因此须复核电缆的截面是否符合要求。
依据Ⅰ级配电箱的布置情况，并考虑到对焊机采用一用一备方式，则除Z1#、Z2#配电箱直接从总配电箱引出，负荷不超过100KW外，承担最大负荷约线路为Z2#A、Z3#A两只配电箱的引入线（因为该线承担着两配电箱的用电)。其承担的负荷为：
Pmax=1.1×(0.6×149+0.5×188.2)
Pmax＝183.5KW
I30 = K×Pmax /UN cosφ
按下式进行进线载流量计算
(UN为用电设备的额定电压0.38KV，P30单位KW，I30单位A，K为该线承担的两只配电箱同时使用系数0.65)。
I30计算得258.9A，查电力电缆载流量表得VV22-3×120+2×95的电力电
缆在空气中敷设的长期允许额定载流量为270A，符合要求。
六、安全用电技术措施和电气防火措施
1、安全用电技术措施
(1) 建立健全用电管理制度，各处设立专职的值班电工，配合安全员对临时用电进行管理。值班电工必须持证上岗，经常对现场的电气线路和设备进行安全检查，定期测试电气绝缘、接地接零电阻、漏电保护器等开关是否完好。并做好业内资料，台讯季节要强化检查，对查出的问题限期整改。
(2) 建立对总配电室、各路配电箱、供电线路及电气设备检查、维修、保养等安全管理制度，严禁电气设备带病运行。
(3) 每台电气设备必须执行三级配电、二级漏电保护装置。
(4) 每台电气设备应用各自的开关箱，必须实行“一机、一闸、一漏、一箱”制，严禁用同一只开关箱直接控制二台及二台以上的用电设备(含插座）。
(5） 电源进线电缆应遵循下进上出的原则，在箱内经固定后分别接配电箱的L、N、PE各端。视负载额定容量，正确选择熔体，使熔断器可靠的、有效的起到短路保护和断开点的作用。熔体应采用合格的铅合金熔丝，严禁用铁丝、铝丝等非专用熔丝替代，严禁用多股熔丝代替一根较大约熔丝。
(6) 电源接入配电箱后，必须先检测再使用：不接负荷，分别合闸，依次检测每一漏电断路器，试验按钮应迅速自动分闸，断开电源，操纵手柄退回到“分”或“0”位置为合格。配电箱周围必须无杂物，有操作位置。
(7) 配电箱投入正常使用后，应由专业人员每月测试一次，并作书面记录。各级配电箱明确专人负责，做好检查维修和清洁工作。箱内应保持整洁，不准存放任何东西，箱周围应保持通道的畅通。施工现场的固定露天电箱、分配电箱必须架空设置，其底边距地高度不小于0.6米。
(8) 所有配电箱必须符合上海市有关规定，具有合格证，配好门锁，做好跨接，总配电箱、分配电箱下口应三面封闭，做好油漆，露天配电箱应搭好双层防坠棚。
(9) 遵守送电、停电的操作程序：用电→总开关→分路开关→电源未端的漏电开关；停电，反之操作。
(10) 使用各种规格的配电箱必须遵守：a、空气断路器仅作总开关，转接用。b、50mA的漏电断路器只作转接用(100mA除外)：c、30mA的可作负载前端用。
(11) 凡断路器合不上闸，自动跳闸，禁止强行合闸，应查出原因、排除故障后才能合闸送电。
(12) 选用配电箱应计算匹配、负载的额定电流应小于控制箱额定电流，机械限位必须接入箱内标注“限位接线”处。
(13) 电缆必须用五芯橡皮电缆，保护零线严禁通过任何开关和熔断器，与工作零线不可混用。重复接地必须加在PE线上。
（14） 现场总配、分配都应做好重复接地，塔吊、人货电梯均应做好重复接地和防雷接地，其接地电阻值不得大于规定值。
（15） 所有电气设备的保护零线应以并联方式与零干线连接。零线的断面不应小于相线载流量的一半，零线上不准装设开关和熔断器，单相电气设备必须设置单独的保护零线，不得利用设备自身的工作零线兼做接零保护。
（16） 分配电箱与开关箱的距离不超过30m，开关箱与其控制的电气水平距离不超过5m。
（17） 所有的电焊机必须使用二次降压器。其一次侧电源应用橡套电缆线，长度不得超过5米。
（18） 移动式碘钨灯的金属灯架应有可靠的接地(接零)保护和漏电开关保护，灯具距地不低于2.5m。
（19） 施工现场的照明电压必须执行如下规定：
一般施工现场 220V
工作手灯 36V
危险场所 36V
地下室 36V
无触电保护的移动式照明 36V
如要使用36V电压，则采用小型变压器将220V降压至36V使用。
（20） 手持电动工具必须选用Ⅱ类工具，必须有额定漏电电流不大于30mA、动作时间不大于0.1s的漏电开关保护。
(21） 室内垂直干线应采用护套电缆，其固定点间距不大于3m，不准直接绑扎在金属支架上。
(22) 职工宿舍、办公室线路必须按规范要求架设，严禁将插座与扳拨开关靠近装设，严禁在床沿装设床头灯和插座。
(23) 建立停电检修挂牌制度，安装、维修或拆除临时用电工程必须由电工完成。
2、电气防火措施
(1) 根据交配电“五防一通”要求，配电室采用套箱式变压器，并配置黄沙桶及二只干粉灭火器。
(2) 各灯配电箱、开关板应采用阻燃及高强度绝缘材料，总配电箱、分配电箱位置按规定配置灭火器。
(3) 各类电线绝缘层、PVC管均使用耐燃材料。
(4) 各类电动机要按电机容量配置、布线及合理选用熔断器、熔体及漏电开关。
(5) 应用电焊设备，必须实行动火审批手续，做好专人看护和隔离工作。
(6) 对重点防火区域、易燃、易爆、危险品仓库应采取相应的电气防燃、防爆措施，并配置相应的灭火器材。
(7) 对办公室、宿舍、料具用户房：
A、选择的电线与电气设备的容量相匹配。
B、禁止乱接、乱拉电线及插座。
C、禁止使用碘钨灯及电炉等大功率用具，并配备好灭火器。
(8) 发生电气火灾应立即拉断上级电源开关，采用黄沙或干粉灭火器灭火，严禁用水灭火。
七、施工现场临时用电平面布置图

施工现场用电安全技术交底
一、用电管理：
1.临时用电必须按“《施工现场临时用电安全技术规范》JGJ46—88”编制用电施工组织设计制定安全用电技术措施和电气防火措施。
2. 临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。
3.临时用电施工组织设计的内容和步骤：
(1) 现场勘探，确定电源进线总配电箱(柜)，分配电箱的位置及线路走向。
(2) 进行负荷计算，选择导线截面和电器的类型、规格。
(3) 绘制电气平面图，立面图和接线系统图。
(4) 制定安全用电技术措施和电气防火措施。
4.施工现场临时用电安全技术档案：
(1) 临时用电施工组织设计及修改施工组织设计的全部资料。
(2)技术交底资料。
(3) 临时用电工程检查验收表。
(4) 接地电阻测定记录。
(5) 定期检(复)查表(工地每月，公司每季进行一次)。
(6) 电工维修工作记录。
5.安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。
二、电工：
1.电工必须经过专业及安全技术培训，经(地)市劳动部门考试合格发给操作证，方准独立操作。
2.电工应掌握用电安全基本知识和所有设备性能。
3.上岗前按规定穿戴好个人防护用品。
4.停用设备应拉闸断电，锁好开关箱。
5.负责保护用电设备的负荷线，保护零线(重复接地)和开关箱。
6.移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。
7.按规定定期(工地每月、公司每季)对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。
8.应懂得触电急救常识和电器灭火常识。
三、安全距离与外电防护：
外电线路：指施工现场临时用电线路以外的任何电力线路。
1.不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。
2.安全距离：
(1) 在建工程(包括脚手架)的外侧与架空线路之间的最小安全距离1kv不小于4m，1~10kv不小于6m，35~l10kv不小于8m。架空导线最大弧垂与施工现场地面最小距离≥4.0m与机动车道≥6.0m。
(2) 起重臂或被吊物边缘与10kv的架空线路水平距离≥2m。
(3) 机动车道与外电架空线路交叉的最小距离lkv以下为6m，10kv以下为7m。
3.外电防护：
(1) 达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。
(2) 带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm。
(3) 带电体至栅栏(封闭)的安全距离10kv应大于30cm，35kv应大于50cm。
(4) 在架设防护设施时，应有电气技术人员或专职安全员防护。
(5) 无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。
四、供电路线：
架空线路必须架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固的地方。
1.架空线路最少截面：为满足机械强度要求，铝线≥1m㎡，铜线≥10m㎡跨越铁路、公路、河流、电力线路档距内的绝缘铝线不少于35m㎡，铜线不少于16m㎡。
2.电线接头：在一个档距内，架空线接头不得超过该档距内导线50％，且一根导线只允许一个接头，跨越道路、河流档距内不得有接头。
3.电杆档距：最大不超过35m，线间距不得少于0.3m，上下横担间高压与低压1.2m，低压与低压0.6m， (横担选用附表于后)。
4.电杆及埋设：电杆应选用钢筋混凝土杆或木杆，其稍径不得小于13cm，埋设深度为杆长的十分之一加0.6m。
5.拉线：拉线宜用截面不少于Φ4×3的镀锌铁丝、拉线与电杆的夹角应在45~30度之间，埋地深度不少于lm，钢筋混凝土杆上的拉线应在高于地面2.5m处装设拉紧绝缘子。
6.室内配线：进户线过墙应穿管保护，距地面不得少于2.5m，并采取防雨措施，室外应采用绝缘子固定。
五、电缆线路：
1.电线干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。
2.电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。
3.橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m。
4.在高层建筑的临时电缆配电必须采用电缆埋地引入。电缆垂直敷设的位置充分利用在建工程的竖井、电梯孔等，并应靠近电负荷中心，固定点每层楼不得小于一处。电缆水平敷设宜沿墙或门口固定，最大弧垂距地不小于1.8m。
六、配电柜(盘)、配电箱及开关箱：
1.配电系统应设置总配电柜(盘)和分配电箱，实行分级配电。室内总配电柜(盘)的装设应符合下列规定：
(1) 配电柜(盘)正面的通道宽度，单划不小于1.5m，双划不少于2m，后面的维护通道为0.8m(个别部位不许少于0.6m)，侧面通道不少于lm。
(2) 配电室的天棚距地面不低于3m。
(3) 在配电室设置值班或检修室时，距配电柜(盘)的水平距离大于lm，并采取屏障隔离。
(4) 配电室门应向外开。
(5) 配电箱的裸母线与地面垂直距离少于2.5m时采用遮栏隔离，遮栏下面通道的高度不少于1.9m。配电装置的上端距大棚不少于0.5m。
(6) 裸母线应涂剧有色油漆，并应符合下表规定：
母 线 涂 色 表
相别
颜色
垂直排列
水平排列
引下排列
A
黄
上
后
左
B
绿
中
中
中
C
红
下
前
右
D
黑

(7) 配电柜(盘)应按规定装设有功、无功电度表，及分路装设电流、电压表。
（8） 配电柜(盘)应装设短路、过负荷保护装置和漏电保护开关。
（9） 配电柜(盘)上的配电线路开关应标明控制回路。
（10） 配电柜(盘)或配电线路维修时，应挂停电标志牌。停、送电必须由专人负责。
2.配电箱：动力配电箱与照明开关箱宜分别设置，如合用一个配电箱，动力和照明线路应分别设置。
3.总配电箱应设在靠近电源的地区，分配电箱应装在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定用电设备的水平距离不宜超过3m。
4.配电箱、开关箱周围应有足够二人同时工作的空间和通道、不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。
5.配电箱、开关箱应采用铁板或优质绝缘材料制作。安装应端正牢固，箱下底与地面的距离在1.3~1.5m之间。
移动式开关箱应装高在坚固的支架上，下底离地面0.6~1.5m。进出线必须采用橡皮绝缘电缆。
6.配电箱、开关箱内的开关电器(含插座)应紧固在电器安装板上，并便于操作(间隙5cm)不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得松动。
7.箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子分设。
8.箱体的金属外壳应做保护按零(或接地)，保护零线必须通过接线端子板连接。
9.配电箱、开关箱必须防雨、防尘。导线的进线口和出线口应设在箱体的下底面，并要求上部为电源端，严禁设在箱体的上顶面、侧面、后面或箱门处。
10.进、出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。
七、电器装置的选择：
1.配电箱、开关箱内的电器设备必须可靠完好，不准使用破损、不合格的电器。熔断器的熔体应与用电设备容量相适应。
2.总配电箱或分配电箱均应装设总闸隔离升关和分路隔离开关，总熔断器和分路熔断器(或总自动开关和分路自动开关)；以及漏电保护器(若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关)。
3.每台设备应有独立的开关箱、实行一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备(含插座)。
4.现场用电设备除做保护接零外，都必须在设备负荷线的首端处安装漏电保护器。
5.购置漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。
6.对新购置或搁置已久重新使用和使用一个月以上的漏电保护器应认真检验其特性，发现问题及时修理或更换。
7.使用于潮湿和腐蚀介质场所的漏电保护器应采用防溅型产品。
8.手动闸刀开关只允许用于控制照明电路和容量不大于5.5kw的动力电路作直接启动。容量大于5.5kw的动力电路两应用自动开关电器或降压起动装置控制。
八、使用与维护：
1.所有开关箱门应配锁，专人负责，开关箱应标明用途所控设备。
2.配电箱、开关箱每月检查维修一次，必须由专业电工进行。电工必须按规定穿戴好防护用品和使用绝缘工具。
3.送电操作过程：总配电箱——分配电箱 开关箱；
停电操作过程：开关箱——分配电箱——总配电箱(特殊情况除外)。
4.施工现场停电一小时以上时，应切断电源，锁好开关箱。
5. 配电箱、开关箱内不得放置任何杂物，并应保持清洁。
6.熔断器的熔体(保险丝)更换时，严禁用不符合规格的熔体或其他金属裸线代替。
九、照明：
1.在一个工作场所内，不得只装设局部照明。
2.在正常湿度时，选用开启式照明器(一般灯具)。
3.在潮湿或特别潮湿的场所，选用密闭型防水防尘照明器或配有防水灯头的开启式照明器。
4.对有爆炸和火灾危险的场所，必须安装与危险场所等级相适应的照明器。
5.在振动较大的场所，选用防振型照明器。
6.照明器具和器材的质量应合格，不得使用绝缘老化及破损的器具和器材。
7.在特殊场所照明应使用安全电压照明器，在潮湿和易触及带电体场所电压不大于24V，在特别潮湿的场所和导电良好的地面或金属器内工作照明灯电压不得大于12V。
8.在单相及二相线路中零线与相线截面相同；在三相四线制线路中，当照明灯为白炽灯时，零线截面为相线二分之一，当照明灯具为气体放电灯或逐相切断的三相照明电路中零线截面按最大负荷相的电流选择。
9.照明灯具的金属外壳必须做保护零。单相照明回路的开关箱(板)内必装设漏电保护器，实行左零右火制。
10.室外灯具距地面不得低于3m，室内不低于2.5m。
11.罗口灯头的绝缘外壳不得有损伤和漏电，火线(相线)应接在中心触头上，零线接在罗口相连的一端。
12暂设工程的灯具宜采用拉线开关，拉线开关距地面2~3m，其他开关距地面高度为1.3m，与出入口的水平距离为0.15~0.20m。严禁将插座与搬把开关靠近装设，严禁在床上装设开关。
13.电器、灯具的相线必须经开关控制，不得将相线直接引入灯具；
14.不得把照明线路挂设在脚手架以及无绝缘措施的金属构件上，移动照明导线应采用电缆线，不宜采用其他软线。手持照明灯具应使用安全电压，照明零线严禁通过熔断器。
十、接地与防雷：
接地接零：
1.在施工现场专用的中心点直接接地的电力线路中，必须采取接零保护系统。电器设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地，配电室零线或第一级漏电保护器电源侧的零线引出。
2.当施工现场与外电线路共用同一供电系统时，电气设备应根据当地的要求做保护接零或做好保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。
3.保护零线不得装设开关或熔断器。保护零线应单独设置，不作它用。
4.保护零线使用铜线不少于10m㎡，铝线不少于16m㎡，与电气设备相连的保护零线可用不少于2m㎡部绝缘多股铜线。
5.保护零线统一标志为绿/黄双色线（以前为黑色)，在任何情况下不准使用绿/黄双色线作负荷线。
6.电力变压器或发电机的工作接地电阻值不得大于4欧。
7.保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。重复接地电阻值不大于10欧。
8.不得用铝导体做接地体或地下接地线，垂直接地体不宜采用罗纹钢。
9.垂直接地体应采用角铁、镀锌铁管、或圆钢、长度1.5~2.5m，露出地面10~15cm，接地线与垂直接地体连接应采用焊接或螺栓连接。禁止采用绑扎的方法。
10.施工现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。
防雷：
1.施工现场的起重机、井字架、龙门架等设备若在相邻建筑物、构筑物的防雷屏蔽范围以外，应安避雷装置。避雷针长度为l一2m，可用Φ16圆钢端部磨尖。
2.避雷针保护范围按60°遮护角防护。
3.本省范围井字架等机械高度超过20m附近无防护的均应按装避雷针(接闪器)。
附：
架空线路与邻近线路或设施的最小垂直距离(m)
最大弧垂与地面 同杆架设下方的广播线路通讯线 最大弧垂与暂设工程顶端 与邻近线路交叉
施工现场 机动车道 铁路轨道 1KV以下 1-10KV
 4.0 6.0 7.0 1.0 2.5 1.2 2.5
铁横担角钢型号选用表
导线截面(2m㎡) 低压直线杆角铁横担 低压承力杆角铁横担
二线及三线四线及以上
16~50 ∠50×5 2×∠50×5 2×∠63×5
79~120 ∠63×5 2×∠63×5 2X∠70×6
横担长度选用表(m)
横担长度
二线 二线、四线 五 线
0.70 1.50 1.80

临时用电验收记录表
安3-19-3
单位名称
×××建筑公司
工程名称
××××工程
检查人及验收人员
×××、×××、×××、×××
序
号
验收项目
验 收 内 容
结 果
1
临时用电施工组织设计
是否按临时施工用电组织设计要求实施总体布设。
按方案布置
2
工地临近高压线防护
应编制防护架方案，审批手续齐全，防护严密
无高压线
3
支线架设
配电箱引入引出线要采用套管和横担；
进出电线要排列整齐、匹配合理；
严禁使用绝缘差、老化、破皮电线、防止漏电；
应采用绝缘子固定、并架空敷设；
线路过道要有可靠的保护；
线路直接埋地，敷设深度不小于0.6m，引出地面从2m高度至地下0.2m处，必须架设防护套管。
未采用套管
电线排列整齐
线完好
电缆线沿墙绝缘固定，离地2.5m以上
4
现场照明
手持照明灯应使用36V以下安全电压；
危险场所使用36V安全电压、特别危险场采用12V；
照明导线应固定在绝缘子上；
现场照明灯要用绝缘橡套电缆，生活照明采用护套绝缘导线；
照明线路及灯具距地面不能小于规定距离，严禁使用电炉；
防止电线绝缘差、老化、破皮、漏电、严禁用碘钨灯取暖。
36V
照明导线采用架空，均采用三蕊电缆
生活区2.5mm2护套线穿管架设
5
架设低压干线
不准采用竹质电杆，电杆应设横担和绝缘子；
电线不能架设在脚手架或树上等处；
架空线离地按规定有足够的高度。
镀锌横担，蝶式绝缘子
高度离地5m
6
电箱配电箱
配电箱制作要统一，做到有色标，有编号；
电箱制作要内外油漆，有防雨措施，门锁齐全；
金属电箱外壳要有接地保护，箱内电气装置齐全可靠；
线路、位置安装要合理、有地排、零牌，电线进出应下进下出。
色标全，编号缺个别门锁损坏
箱内电气装置齐全，接线正确。
7
开关箱熔丝
开关箱要符合一机一闸一保险，箱内无杂物、不积灰；
配电箱与开关箱之间距离30m左右，用电设备与开关箱超过3m应加随机开关，配电箱的下沿离地面不小于1.2m箱内严禁动力、照明混用；
严禁用其它金属代替熔丝，熔丝安装要合理。
箱内清洁度较好
做到“四个一”要求
8
接地或接零
严禁接地接零混接，接地体符合要求，二根之间距离不小于2.5m，电阻值为4Ω，接地体不宜用螺纹钢。
测试三组接地装置，电阻值均<4Ω
9
变配电装置
露天变压器设置符合规定要求，配电间安全防护措施和安全用具、警告标志齐全；
配电间门要朝外开，高处正中装20×30cm玻璃。
无露天变压器，配电间安全用具及标志齐全，门朝外开
验收意见：
待部分不符合的项目整改完以后，同意投入使用。
参加验收人员：×××、×××、×××、××× 日期：04年4月1日
监理：××× 日期：04年4月1日
注：验收栏目内有数据的，在验收栏目内填写实测数据，无数据用文字说明。
临时用电安全检查记录表
安4-1
检查类型 专项检查
单位名称
××××公司
工程名称
××××花苑
××年×月×日
检查单位
××××花苑项目部
检查项目
或部位
施工现场临时用电
检查人员
×××(项目经理) ×××(安全员)×××(施工员)×××(技术员)×××(电工)
检查记录及结论：
①地下室照明未使用安全电压。
②对焊机未使用专用开关箱。

记录人：×××
整改措施：
(1)认真组织学习JGJ46—88《施工现场临时用电安全技术规范》与项目安保计划。
(2)安排电工将地下室照明于三日改成36V照明。
(3)安排采购员购买100A漏电开关，为对焊机设置专用开关箱。

制定人：××× 负责人：×××
复查意见：
经复查，3月10日地下室已使用36V安全电压照明，3月11日对焊机已使用专用开关箱。

负责人：×××
纠正和预防措施（事故隐患处理）
记录表
安4-2
单位名称
××××××公司
工程名称
××××花苑
事故隐患部位
施工现场临时用电
不合格及事故隐患内容：
(1)地下室未使用安全电压照明。
(2)钢筋对焊机未使用专用开关箱。
原因分析：
(1)管理人员对施工用电规范和施工现场安保计划学习理解不深不透。
(2)电工对用电规范标准掌握不全面。
(3)未能按施工用电专项方案实施。
纠正、预防措施要求及实施计划：
(1)组织管理人员与电工学习用电规范与安保计划，加深理解。
(2)安全电工在三日内将地下室照明更换成36V安全电压照明。
(3)三日内对焊机采用专用开关箱。

措施制定人：××× 审批意见：同意按此措施实施 审批人：×××
纠正、预防措施的验证：
经验证，此纠正措施正当。

验证人：×××
填表人：××× 填表日期：03.3.11
接地电
