冬期施工及冬季维护方案.docx

新宏基御庭园1号楼工程

冬期施工方案

编制单位：新宏基建设集团有限公司第五分公司
编制时间：2009年11月01日

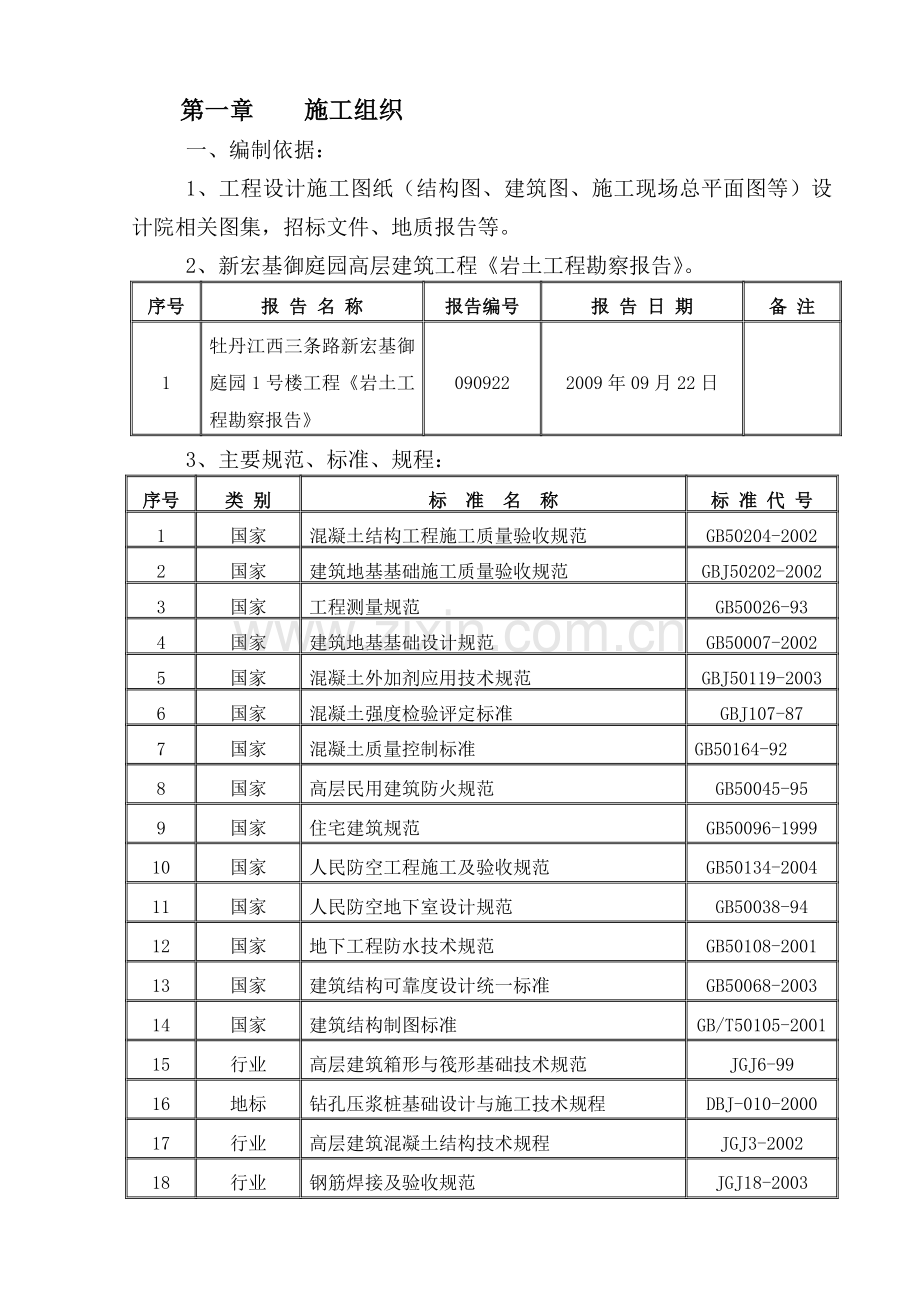

第一章 施工组织
一、编制依据：
1、工程设计施工图纸（结构图、建筑图、施工现场总平面图等）设计院相关图集，招标文件、地质报告等。
2、新宏基御庭园高层建筑工程《岩土工程勘察报告》。
序号
报 告 名 称
报告编号
报 告 日 期
备 注
1
牡丹江西三条路新宏基御庭园1号楼工程《岩土工程勘察报告》
090922
2009年09月22日

3、主要规范、标准、规程：
序号
类 别
标 准 名 称
标 准 代 号
1
国家
混凝土结构工程施工质量验收规范
GB50204-2002
2
国家
建筑地基基础施工质量验收规范
GBJ50202-2002
3
国家
工程测量规范
GB50026-93
4
国家
建筑地基基础设计规范
GB50007-2002
5
国家
混凝土外加剂应用技术规范
GBJ50119-2003
6
国家
混凝土强度检验评定标准
GBJ107-87
7
国家
混凝土质量控制标准
GB50164-92
8
国家
高层民用建筑防火规范
GB50045-95
9
国家
住宅建筑规范
GB50096-1999
10
国家
人民防空工程施工及验收规范
GB50134-2004
11
国家
人民防空地下室设计规范
GB50038-94
12
国家
地下工程防水技术规范
GB50108-2001
13
国家
建筑结构可靠度设计统一标准
GB50068-2003
14
国家
建筑结构制图标准
GB/T50105-2001
15
行业
高层建筑箱形与筏形基础技术规范
JGJ6-99
16
地标
钻孔压浆桩基础设计与施工技术规程
DBJ-010-2000
17
行业
高层建筑混凝土结构技术规程
JGJ3-2002
18
行业
钢筋焊接及验收规范
JGJ18-2003
19
行业
钢筋机械连接通用技术规程
JGJ107-2003
20
行业
建筑施工安全检查评分标准
JGJ59-99
21
行业
建筑地基处理技术规范
JGJ79-2002
22
行业推荐
混凝土泵送施工技术规程
JGJ/T10-95
23
行业推荐
建筑工程冬期施工规程
JGJ104-97
二、工程概况：
1、工程建设概况：
序号
项 目
内 容
1
工程名称
牡丹江市西三条路新宏基御庭园1号楼工程
2
工程地址
牡丹江市西三条路东、七星街北、景福街南
3
建设单位
黑龙江新宏基建设集团房地产开发有限公司
4
工程总承包单位
黑龙江新宏基建设集团有限公司
5
勘察单位
黑龙江省牡丹江地质工程勘察院
6
设计单位
牡丹江市建筑设计研究有限公司
7
监理公司
河北中基华工程建设监理有限责任公司
8
质量监督部门
牡丹江市建设工程质量监督站
9
主要分包单位
牡丹江市华威桩基础工程有限公司
10
结算方式
见施工合同
11
资金来源
建设单位自筹
12
工程用途
居住、商服
13
开竣工日期
2009年10月18日开工，2011年12月30日竣工
14
合同质量目标
确保“合格”等级，验收一次通过。
2、工程建筑设计概况：
序号
项目
内 容
1
建筑
特点
牡丹江新宏基御庭园工程属于民用住宅工程，具有单层建筑面积小，层数多，混凝土短支剪力墙结构，一层地下车库，基础埋深大且复杂，施工工期短且基础部分需要冬期施工等特点。
2

建面
筑积
总建筑面积
24000.00m2
单体工程名称
面积m²
地下面积m²
地上面积m²
建筑高度m
1号高层住宅楼
24474.00
约800.00
23674.00
95
地下一层车库
约1630.0
约1630.00
0
层高4.80
配电房

一个
消防水池

300吨一个
风机房

二处

水泵房

96吨水箱一个
地下停车位

100台车
3
建筑
层数
建筑名称
地下室
地上
备注
1号住宅楼
1
30

综合商服楼
1
4

地下车库
1
0

4
建筑
标高
建筑名称
±0.00相对标高
室内外高差m
基底标高m
建筑总高m
1号楼
238.85m
0.45m
-6.85m
95
地下车库
233.45m
-4.85
-6.85m
-4.85
5
外墙
300厚混凝土墙，外挂80厚保温板，刷外墙防水涂料。
6
外
装
修
1
号
楼

屋
面
工
程
不上人屋面
沥青基防水涂料隔汽层，两度防水，Ⅱ级防水，100厚EPS板，排水设内天沟。
上人屋面
沥青基防水涂料隔汽层，两度防水，Ⅱ级防水，100厚EPS板，上层刚性防水，排水设内天沟。
坡屋面
沥青基防水涂料隔汽层，两度防水，Ⅱ级防水，100厚EPS板，钢檀条上铺设彩钢瓦，排水设内天沟。
外墙面
墙身防潮层为1：2.5水泥浆掺水泥重量3%硅质密实剂，位于-0.060处。
1、300厚混凝土墙，粘结胶浆，80厚苯板，抹面砂浆，网格布，外墙涂料。
2、200厚混凝土空心砖，80厚苯板，抹面砂浆，网格布，外墙防水涂料。

7

室
内
装
修
顶棚工程
普通抹灰，两遍乳胶漆；地下车库为两遍防火涂料。
地面工程
住宅楼地面为：水泥砂浆地面、楼梯间及过道等地面为花岗岩地面；地下车库地面为混凝土地面；各类配电房等地面为混凝土地面。
内墙装修
墙砖、乳胶漆、墙壁纸。
门窗工程
住宅内门为实木门，入户门为甲级防盗电子对讲子母门，配电房为钢制门。
单元门为防火门（乙级）
全部为四腔三玻铝塑窗
楼梯间
刮腻子乳胶漆涂料墙面，板底刮腻子乳胶漆涂料顶棚。花岗岩地面。
8
防
水
屋面
隔汽层为沥青基防水涂料，防水层为SBS卷材防水
卫生间、厨房
1.5厚JS复合防水涂膜
地下室底板，顶板，侧墙
3.0mm厚SBS改性沥青防水卷材

3、工程结构设计概况：
序号
项目
内 容
1
结构
形式
基础
形式
1号楼混凝土独立承台、下面为钻孔压浆桩基础。
主体
钢筋混凝土短支剪力墙结构，围护及填充墙为混凝土空心砖。
屋盖
现浇钢筋混凝土坡屋顶、平屋顶
2
土质
水位
土质
情况
详见地质勘查报告各层土情况。
地下
水位
近3～5年最高水位标高-3.50m，微腐蚀性
3
设计
复合
地基
楼号
单桩竖向抗压极限承载力标准值KN，地基承载力特征值
最大沉降量
类型
桩长(m)
桩径
(mm)
间距
(mm)
1楼
1800～2500
30mm以内
钻孔压浆桩
7～9
600
1500～2000
4
混凝土
强度等级
等 级 要 求
备注
C15—用于钢筋混凝土基础的垫层及钢柱脚包裹混凝土。
C20—用于圈梁、过梁、构造柱。C30、C40—用于基础、基础短柱、框架梁板柱、地下墙体及设备基础、一至上层结构等部位。
地下车库为C35防水混凝土、水池混凝土均内掺8%ZS-HUE，设计抗渗等级为S6。后浇带为800宽，彭涨混凝土。
5
抗震等级
工程设防烈度：6度
建筑物抗震设防类别：乙类
框架抗震等级：二级
6
钢筋类别
部位
一级钢
二级钢
三级钢
承台
6、8、10、12
12、14、18、20、22、25

框架柱
8、10

16、18、20、22、25、28、32
框架梁
8、10
12
14、18、20、22、25、28
板
8、10
12、16、18（排水沟）

墙体

16、20、20、22、25

楼梯

12、14、16、18

7
钢筋接头
搭接绑扎：楼板钢筋
工程结构柱主筋电渣压力焊连接
其余部分钢筋采用直螺纹连接，局部非主筋采用闪光对焊连接。
结构梁柱直径≥22的采用直螺纹连接
8
结构断面尺寸
柱尺寸
不规则的短支混凝土墙结构
墙截面尺寸
250×4000mm、250×4500mm、250×1500mm、250×1200mm、250×900mm 等
楼板厚度
100㎜、150mm、300㎜（底板）、1300㎜（基础）
9
内隔墙
砌筑：内墙多采用粘土空心砖，有防爆要房间采用蒸压灰砂实心砖。
砌筑砂浆：±0.000以下采用MU10水泥砂浆砌筑；±0.000以上采用MU5～10混合砂浆。
10
基础底标高
住宅楼基础底标高-4.850m，地下车库基底标高-6.300～-8.250；
4、专业设计概况（见各专业施工方案）：
5、自然条件：
1）工程地质情况
根据黑龙江省牡丹江地质工程勘查设计院所提供的御庭园工程勘察岩土工程详细勘察报告（090922）得知，本工程地质属于第四系湖冲积沉积物组成，按其时代、成因及土的物理性质，可分为6个工程地质层，7个工程地质亚层，各地层分布规律及工程性质，自上而下分别描述如下：
2）场区地下水条件
根据勘察资料，本场地浅部地下水可分为潜水和微承压水，潜水赋存于上部，①层杂填土、②层粉质粘土、②1含有机质粉质粘土②2含有机质粉质粘土②3含有机质粉质粘土③粗砂③1细砂③2中砂③3砾砂③4粉砂④圆砾④1中砂⑤强风化岩⑤1强风化泥质粉砂岩⑤2强风化含砾砂岩。地下水在自然地面下3.6～5.0之间根据季节性变动：微承压含水层主要赋于③④层土中，含水层存在水力联系，为同一含水层。
3）周边道路及交通条件
本工程位于市中心地带，西三条路以东、七星街以北、景福街以南，空气质量优良，地理位置十分优越，增值空间无限，交通方便。
5、工程特点、难点及重点：
1）工程特点
①施工现场小
牡丹江新宏基御庭园小区1号楼工程总建筑面积约25000m2，为一栋30层高层住宅楼和多层商服用房组成，负一层为地下车库，四层商服用房，施工现场小，管理难度大。
②施工工期紧
本工程计划开工日期为2009年10月18日，竣工日期为2011年12月30日；总日历工期为805天。
③施工任务重
基础阶段同时开展的施工项目多，降水施工、土方开挖、局部护壁桩施工，基坑支护、坑底压浆桩施工等。结构阶段地下车库施工、住宅结构部分短柱施工、回填土施工、设备基础施工、砌筑施工、防水工程施工、结构及附属工程施工同时开展。
④工程投入大：由于是高层建筑，需要投入的机械设备多，短期材料投入量大，现场配备1台QT63型自升式塔吊和1部高层井架。其它设备等按工程需要布置。
⑤ 交叉作业突出：结构施工、装修施工、安装工程等同时进行，交叉作业，成品保护显得尤为重要。
⑥降水难度大：本项目的基底标高为-6.150～-8.000米，地下水位需要降下去3～5米。根据地质报告得知降水难度大周期长。
三、施工部署：
（一）工程合同目标
1、工程质量目标
工程质量标准：保合格；创优良。
2、工期目标
本工程从2009年10月18日开工至2011年12月30日竣工验收，合同工期805天。
3、里程碑事件控制
序号
里程碑事件
控制时间
备注
开始时间
完成时间
1
工程开工
2009-10-18

01天
2
第一部分、地下基础工程
2009-10-18
2009-11-26
40天
3
降水工施工程
2009-10-16
2009-10-25
10天
4
基坑支护工程
2009-10-21
2009-10-30
10天
5
土方工程
2009-11-01
2009-11-10
10天
6
桩基础工程
2009-11-11
2009-11-26
16天
7
第二部分、地下承台工程
2009-11-26
2009-12-15
20天
8
基础钢筋混凝土工程
2009-11-26
2009-12-15
20天
9
第三部分、冬季维护期
2009-12-16
2010-03-25
100天
10
第四部分、地下室结构
2010-03-25
2010-03-15
52天
11
主楼地下室混凝土侧墙
2010-03-25
2010-05-15
52天
12
第五部分、主体结构部分
2010-05-16
2010-10-12
150天
13
一至三十三层结构施工
2010-05-16
2010-10-12
150天
14
屋面结构及防水工程
2010-10-15
2010-10-30
16天
15
围护结构砌筑工程
2010-10-20
2010-11-20
32天
16
第六部分、冬季维护期
2010-11-21
2011-04-20
151天
17
外墙保温内墙抹灰工程
2011-04-21
2011-07-30
101天
18
第七部分、安装及地面工程
2011-08-01
2011-09-30
61天
19
内部地面工程
2011-08-01
2011-09-20
51天
20
安装工程
2009-11-01
2011-10-20
744天
21
各项安装工程调试
2011-10-21
2011-10-25
05天
22
工程收尾及竣工验收
2011-10-26
2011-11-30
35天
23
总日历工期
2009-10-18
2011-12-30
805天
4、安全目标
确保无重大工伤事故，杜绝死亡事故；轻伤频率控制在3‰以内。
5、成本目标：确保公司收益率及项目成本。
6、消防目标：消除现场消防隐患。
（二）项目经理部组织机构
工程质量保证体系图
公司质控部门
项目经理
社会监理
工长
技术负责人
综合办公室
机电
部
试验室
外协部
财务部
经营
部
质量员
工
程
部

质
量
部

技
术
部

物
资
部

各操作班组
各施工作业队

（三）施工总体安排：
本工程施工按功能及结构形式可划分为基础工程、地下结构工程、混凝土结构工程、住宅楼砌筑抹灰工程、住宅楼装修工程、附属建筑工程、总图工程、机电安装工程八个部分。本工程在水平方向上划分为二个施工段，每个施工段又划分为若干个小流水施工段。
（四）施工流水段的划分及施工工序流程：
1、施工流水段的划分 略
2、施工工序流程
0.000以下结构部分施工工序
降水工程→1号楼基坑支护→土方开挖→基槽验槽→桩基施工→垫层施工→桩基验收→承台、地梁→地下底板、侧墙、短支剪力墙施工→顶板施工→地下结构外墙防水施工→回填土→结构柱预埋件安装施工→地坪垫层施工→地坪结构层施工；
0.000以上结构部分施工工序
一层短支结构混凝土墙柱施工→一层梁板结构施工→一层墙体砌筑施工→二～三十层短支剪力墙施工→二～三十层梁板施工→各层围护墙体砌筑→屋面结构施工。

四：施工准备：
（一）施工技术准备：
1、施工图设计技术交底及图纸会审
正式施工之前，由项目总工程师组织有关人员熟悉图纸，将图纸存在问题记录在图纸审查记录上，与设计院进行图纸会审、施工图设计交底会，会中确定的内容形成第一份施工文件。由技术管理部技术员编制，发至业主、监理及项目经理部总工程师、现场经理、商务部、质量监督部、工程部、机电部、施工队，确保工程顺利开始。
2 、施工图深化设计
对于各专业深化（二次）设计的相关内容以书面形式记录，由技术管理部技术员下发到项目各有关部门，工程部督促执行，不得漏项、重复。
3 、图纸、规程、标准、图集的管理
在施工过程中发现图纸存在问题时，由技术管理部与业主、协商办理设计变更、洽商记录，技术员下发到有关部门，工程部督促执行。工程所需的规程、标准、图集由资料员统一购买、发放和管理（作废的要及时盖作废章）。
4、检测设备及器具
序号
设备及器具名称
数量
备注
1
试验室
1个

2
抗渗混凝土试块模具
4组
每组三个，高150mm，上口175mm，下口185
3
抗压混凝土试块模具
5组
每组三个，150×150×150mm
4
砂浆试块模具
3组
每组六个，7.07×7.07×7.07mm
5
坍落度筒
2个
高300mm，上口100mm，下口200mm
6
检测尺
2把

7
游标卡尺
2套

8
电表
2块
分表1块，总表1块
9
水表
2块
分表1块，总表1块
10
电脑
2台
其中有1台手提电脑
11
水准仪
2台
2000S型自动安平
12
经纬仪
1台
JS2
13
塔尺
3根
10米长
14
各种钢尺
4把
50米及30米各一半
15
测温仪
10根

16

5、 测量基准交底、复测及验收
施工前复测桩位点，检查准确无误后进行轴线测量，要求自检、互检、交接检，合格后报监理验收，方可进行下道工序。
6 、技术工作计划
主要专项施工方案编制计划
序号
计划名称
责任部门
截止日期
审批单位
1
沉降及测量方案
公司技术部
2009年11月
总工程师
2
总施工组织设计
项目技术管理部
2009年11月
公司总工程师
3
降水施工方案
项目技术管理部
2009年11月
总工程师
4
冬季施工方案
项目技术管理部
2009年11月
总工程师
5
钢筋施工方案
项目技术管理部
2009年11月
总工程师
6
模板施工方案
项目技术管理部
2009年11月
总工程师
7
混凝土施工方案
项目技术管理部
2009年11月
总工程师
8
安全防护方案
项目技术管理部
2009年12月
质量安全保证部
9
脚手架施工方案
项目技术管理部
2009年12月
总工程师安保部
10
地下防水工程施工方案
项目部
2009年12月
技术负责人
11
机电施工组织设计
项目机电部
2009年12月
机电经理
12
粗装修工程施工方案
项目技术管理部
2009年12月
总工程师
13
塔吊安拆及使用方案
项目部
2009年12月
技术负责人
14
深基坑支护施工方案
项目技术管理部
2009年11月
总工程师
15
屋面工程防水方案
项目技术管理部
2009年12月
总工程师
试验工作计划：由牡丹江市×××××工程质量监测有限公司负责全部见证试验。施工段划分及检验批划分见有关资料。
样板计划
序号
样板项目
样板部位
样板施工时间
1
钢筋
工程
承台

短支墙

梁、顶板

2
模扳
工程
短支墙

梁、板

3
防水
工程
屋面

卫生间

4
回填土工程

5
砌筑抹灰工程

其它各项资源计划
（二）现场准备：
1、工程轴线控制网测量定位及控制桩、控制点的保护、坐标点的引入。项目经理部进场时，接收甲方委托测绘院将城市水准点引入现场的资料，在土方开挖前，将轴线桩投测引到现场四角的硬化路面上，作为施工轴线的投测点。桩位必须用混凝土保护，并用钢管进行围护，并用红油漆作好测量标记。
2、临水、临电
施工电源由甲方提供的变压器引来。临时用电采用TN-S三相五线制保护系统供电。本工程临时用电高峰期将出现在装饰装修和结构施工阶段，此时将有相应的多台垂直机械、振捣设备、电焊机、钢筋及木工加工设备等同时用电。
临时用水水源设计：本工程临时用水由市政管引入，引入干管选用一根DN100焊接钢管，引入现场后设置水表井进行计量，因本项目的工程量及现场较大在施工现场设二个水源进行施工。本工程设计同一时间内火灾发生次数为1次，室外消火栓系统用水量为15L/S，消火栓系统总用水量为15L/S。
室外消火栓系统设计：室外消火栓按不小于100 m的间距布置室外地下式消火栓，消火栓规格为SX100－1.6。室外消火栓供水直接由室外市政管水供给。
现场临时消防管网敷设：施工现场的室外临时消防管网环状布置敷设。
生活、生产给水系统：由于是现场临时给水系统，故设计消防与生活、生产给水系统管道共用，平时管道供生活、生产用，火灾时停产，全部管道供消防；且整个系统的主管道按消防的水量、水压设计。生活、生产给水管根据需要由现场消防环线主管上预留甩口，分别供给卫生间、食堂、搅拌站等生活、生产用水。具体管道布置详见施工现场平面图，施工现场各预留用水点的支管均不单设阀门井，只在入户后的立管上设阀门控制。
排水系统：本工程设有工人食堂，办公室设卫生间。卫生污、废水先排入化粪池处理，食堂排水经隔油池，然后接至现场施工现场内排水管网。为保证现场的整洁干燥并进行雨水排放，施工时根据实际情况，在现场道路周边设明沟。
具体详见《现场施工平面布置图》
（三）各种资源准备：
1、劳动力需用量及进场计划
劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。根据流水段的划分，施工工期的要求，以及模板、架料的综合分析，施工劳动力安排如下：
劳动力需用量计划（表一）

工种

2009年
冬闲
2010年

10月

11月

12
月
96天
04
月
05
月
06
月
07
月
08
月
09
月
10
月
11
月
12
月
备注
防水工
20
20
20

5
5
5
5
15
10
15
5
0

钢筋工
80
80
80

90
90
90
20
20
15
15
5
0

木工
100
100
100

100
100
100
30
10
10
5
5
0

混凝土工
40
40
40

60
60
60
40
10
10
2
2
0

架子工
8
8
8

15
15
15
20
15
15
15
15
0

瓦工
15
25
25

30
60
60
60
80
20
10
5
0

焊工
5
5
10

12
12
12
15
6
6
10
10
0

信号工
8
8
8

12
12
12
12
12
8
8
4
0

抹灰工
5
15
15

25
25
50
80
100
40
30
20
0

水暧工
5
10
10
2
15
20
10
25
25
25
20
20
0

电工
6
4
4
2
10
10
10
10
20
20
20
20
0

通风设备
2
2
2

5
15
15
10
10
10
10
10
0

油漆工
2
2
2

5
10
10
40
60
60
20
15
0

力工
50
40
40
2
60
60
60
60
40
20
20
20
0

其它工种
10
10
10
10
20
20
20
20
20
20
20
30
0

月汇总
356
369
374
16
464
499
499
447
433
279
220
196
0

劳动力需用量计划（表二）
工种
冬闲
2011年
151天
04
月
05
月
06
月
07
月
08
月
09
月
10
月
11
月
12
月
备注
防水工

5
5
5
5
15
10
15
5
0

钢筋工

5
5
5
5
5
5
5
5
0

木工

10
10
10
30
10
10
5
5
0

混凝土工

0
0
0
40
10
10
2
2
0

架子工

15
15
15
20
15
15
15
15
20

瓦工

30
60
60
60
80
20
10
5
5

焊工

12
12
12
15
6
6
10
10
10

信号工

12
12
12
12
12
8
8
4
0

抹灰工

25
25
50
80
100
40
30
20
10

水暧工
2
15
20
10
25
25
25
20
20
20

电工
2
10
10
10
10
20
20
20
20
20

通风设备

5
15
15
10
10
10
10
10
20

油漆工

5
10
10
40
60
60
20
15
30

力工
2
60
60
60
60
40
20
20
20
30

其它工种
10
20
20
20
20
20
20
20
30
20

月汇总
16
230
230
230
320
330
279
210
196
185

在施工过程中，上述所需劳动力由项目经理部根据现场实际情况统一安排，协调以保证施工进度和质量。
2、机械设备需用量及进场计划
序号
大型机械名称
规格
数量
进场时间
退场时间
1
挖掘机
PC300—7
1

2
风镐
柴油
1

3
自卸斗车
15T
8

3
QT63吊塔
0.8～6T
1

4
普通搅拌机
305型
2

5
井架
100M高
1套

6
钢筋加工设备

1套

7
木工加工设备

1套

8
钢筋滚压直螺纹成型机

1套

9
混凝土输送泵
柴油60型
1台

10
立式打夯机

2台

11
蛙式打夯机

2台

12
空压机

1台

13
电焊机

2台

16
插入式振捣棒

4台

17
平板式振捣器

1个

18
砂浆搅拌机

1台

19
施工用储水箱
5吨
2个

20
地中衡
2吨
1台

21
各专业专用工器具

若干

3、主要材料的选定、进场计划
序号
材料名称
数量
选定时间
开始进场时间
1
水泥
7660t

2
钢筋
1670t

3
商品混凝土
3000m3

4
粘土空心砖
1400 m3

5
模板用木材板方材
200 m3

6
门窗
4900m2

7
涂料
15000m2

8
改性防水卷材SBS
2100 m2

9
挤塑保温板80-100厚
560m3

10
其它主要材料略

注：本表的材料量只做为参考，详见本项目的工程量清单。
4、现场施工临时用地表
序号
用 途
面积
现 场位 置
需用时间
临时布置说明
1
办公室
135
见 图
2009．10-2011．12
彩钢板房
2
休息室
20
见 图
2009．10-2011．12
两坡排水
3
民工宿舍
480
见 图
2009．10-2011．12
两坡排水
4
食 堂
120
见 图
2009．10-2011．12
两坡排水
5
仓 库
85
见 图
2009．10-2011．12
两坡排水
6
水 房
45
见 图
2009．10-2011．12
两坡排水
7
配电房
10
见 图
2009．10-2011．12
两坡排水
8
门卫室
30
见 图
2009．10-2011．12
两坡排水
9
厕 所
40
见 图
2009．10-2011．12
两坡排水
10
钢筋作业区
400
见 图
2009．10-2011．12
简易棚盖能避雨
11
模板作业区
650
见 图
2009．10-2011．12
简易棚盖能避雨
12
砂、石堆场
300
见 图
2009．10-2011．12
露天硬化路面
13
现场搅拌站
200
见 图
2009．10-2011．12
硬化地面简易棚盖
14
工具堆场
200
见 图
2009．10-2011．12
硬化地面简易棚盖
15
空心砖堆场
250
见 图
2009．10-2011．12
露 天
16
装饰料堆场
150
见 图
2009．10-2011．12
简易棚盖能避雨
17
起重设备用地
200
见 图
2009．10-2011．12

18
工具用地
150
见 图
2009．10-2011．12

19
吸烟室
30
见 图
2009．10-2011．12
彩钢板搭设
20
其它

第三章、主要施工方法及技术措施
一、本项目的主要施工方法：
本工程今年的施工范围为：土方开挖采用翻松耙平的方法，翻松厚度为25～30㎝，具体热工计算见后面热工计算部分；基础钻孔压浆桩施工采用暧棚法施工；承台和底板施工完成，采用暧棚法施工，热工计算见后面部分。桩施工见钻孔压浆桩施工方案（第二章），承台和底板施工采用暧棚法施工。
根据建筑工程冬期施工规程（JGJ104-97），承台和底板施工首先搭设暧棚，将基坑全部置于棚中，保证棚中温度不小于5。C，并采取升温和保温措施；然后将施工用的建筑材料进行加热，水加热不超过60。C，粗细骨料分别加热至棚中温度，方可进行混凝土的施工。我方采用商品混凝土，所以原材料不进行加热，商品混凝土进入工地的温度不得低于10。C，入模温度不低于5C，混凝土的搅拌、运输和入模温度需要进行热工计算；其次是保证测温记录工作，棚内每天测温次数每天不于四次，室外每天测温次数不少于四次，测温点的布置详见测温点布置平面图，基础承台和底板施工的暧棚详见暧棚平面图和剖立面图。
（一）测量放线：
施工测量放线内容及责任划分
序号
工作内容
负责单位
使用仪器、工具
1
建筑红线及轴线定位
测绘院
全站仪
2
定位桩合复核、引标高
专业测量公司
经纬仪、水准仪
3
轴线投测
专业测量公司
全站仪和激光经纬仪及接收靶
4
高程投测
专业测量公司
S3水准仪和钢尺
5
垂直度
总承包施工单位
经纬仪
6
结构尺寸线
总承包施工单位
钢尺
7
建筑物定位、高程复测
监理公司
经纬仪、水平仪
1、平面控制测量
结合本工程的实际情况，本工程采用内控法。内控点的布设及选型结合建筑物的平面几何形状，组成相应图形，为保证轴线投测点的精度，内控点布设成闭合几何图形。根据结构段的划分，每段布设4个点，并相互衔接，作为该流水段的测量内控点（轴线的借内返1m线交点）。
平面控制方法0.000以上结构施工时平面控制测量（轴线投测）的方法采用内控法，即利用激光经纬仪将首层的轴线控制点投测到相应的楼层上，然后利用电子经纬仪及钢尺相配合的方法对相应的轴线进行投测。
将激光经纬仪架设在首层内控点，经对中、整平后，将轴线控制点投测到相应楼层。 轴线竖向传递允许偏差见下表：

项 目
允许误差(mm)
每 层
±3
高度（H）
H£30m
±5
30m<H£60m
±10
60m<H£90m
±15
H >90m
±20
2、标高控制测量
使用DS3水准仪，测设附合水准路线，每个施工段引测3个标高基准点，作为首层标高和±0.000以上传递标高的依据。建筑物内标高控制点按国家四等水准测量精度要求引进。校核首层标高基准点，无误后作为标高传递依据。
标高的竖向传递，用钢尺从首层起始标高线竖直向上量取（或用悬掉钢尺与水准仪相配合的方法进行），直至达到需要投测标高的楼层，并作好明显标记。
施工层抄测之前，校测传递上来的依据点，当较差小于3mm时，取其平均高程作为相应楼层的标高基准。标高竖向传递的允许误差如下表：
项 目
允许误差(mm)
每 层
±3
高度（H）
H£30m
±5
30m<H£60m
±10
60m<H£90m
±15
H >90m
±20
3、沉降观测
本项目的设计共设8个沉降观测点，在结构施工时按标准进行沉降观测点的布设，根据测量规范进行定期的观测和记录。详见沉降观测方案。
（二）钢筋工程：
1、钢筋的检验
进场热轧光圆钢筋必须符合《普通低碳钢热轧圆盘条》（GB701-92）和《钢筋混凝土用热轧光圆钢筋》（GB13013-91）的规定；进场热轧带肋钢筋必须符合《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）的规定。钢筋进场时现场材料员要检验钢筋出厂合格证、炉号和批量（要有相应资料，并在规定时间内将有关资料归档到现场），钢筋进现场后，取样员在见证员见证的条件下取样送本项目的指定质量检测站做钢筋复试工作，钢筋复试合格后，方能批准使用。
2、钢筋的加工
钢筋在现场集中加工成型，分规格堆放在现场，现场设置2个钢筋加工区，分别设两套钢筋加工机械，并派专人负责。
钢筋配筋工作由负责土建施工的分包专职配筋人员担任，严格按照《混凝土结构工程施工质量验收规范》（GB50204-2002）和设计要求执行。建立严格的钢筋生产，安全管理制度，并制定节约措施，降低材料损耗；严禁长料短用，对于短料采用闪光对焊接长后使用。项目根据工程施工进度和现场储料能力编制钢筋供应计划，按月进行。
3、钢筋的堆放
钢筋要堆放在现场指定的场地内，挂牌标识，标识要注明使用部位、规格、数量、尺寸、炉号等内容。钢筋标识牌要统一，钢筋要分类进行堆放，如直条钢筋堆放在一起，盘圆钢筋堆放在一起。钢筋下面采用红砖砌筑360高，上设140高C20混凝土压带，防止钢筋浸在水中生锈。用于竖向的生锈的钢筋要除锈，由项目钢筋责任工程师批准后使用。
