检定测微量具标准器组建标技术报告.docx

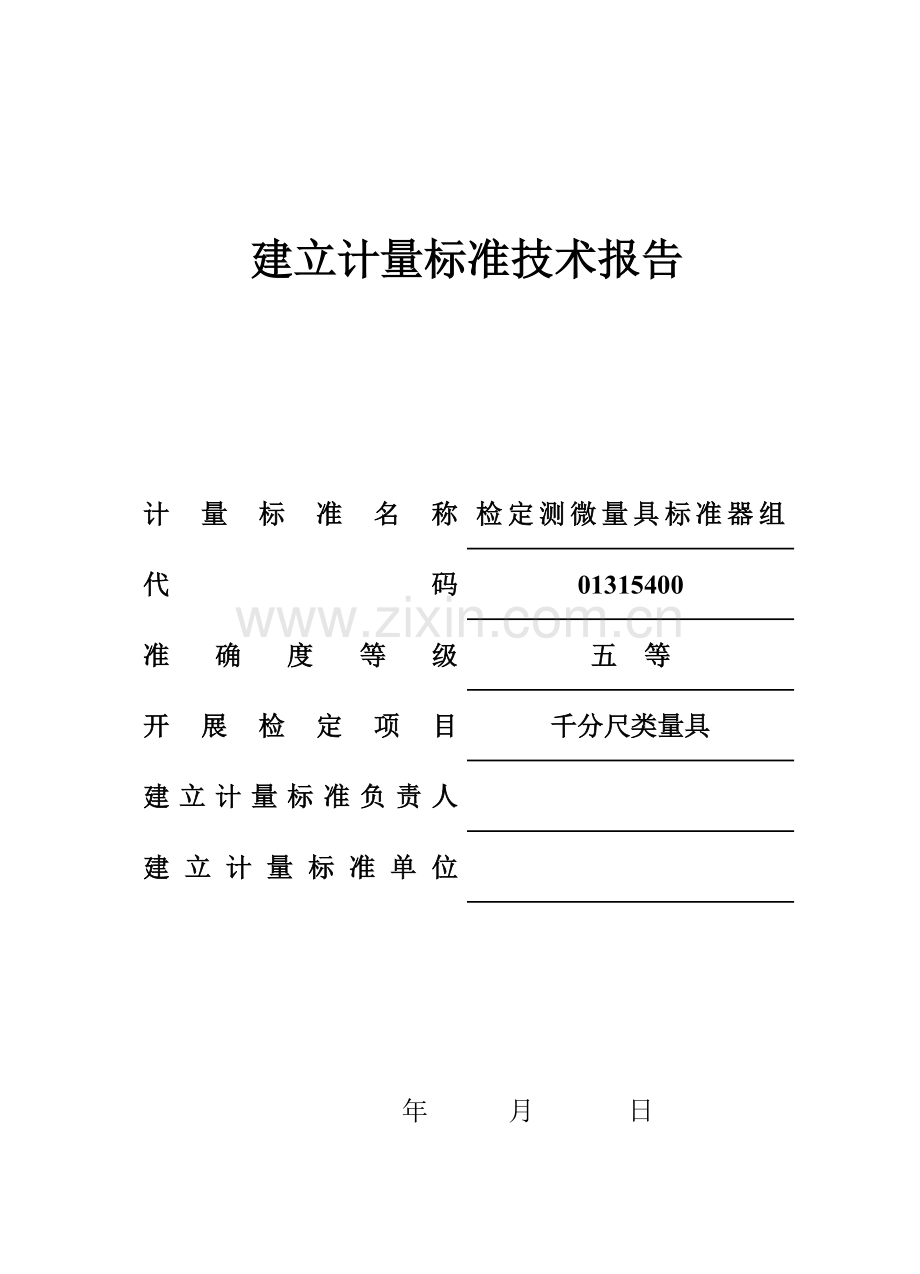

建立计量标准技术报告

计量标准名称
检定测微量具标准器组
代码
01315400
准确度等级
五 等
开展检定项目
千分尺类量具
建立计量标准负责人

建立计量标准单位

年 月 日

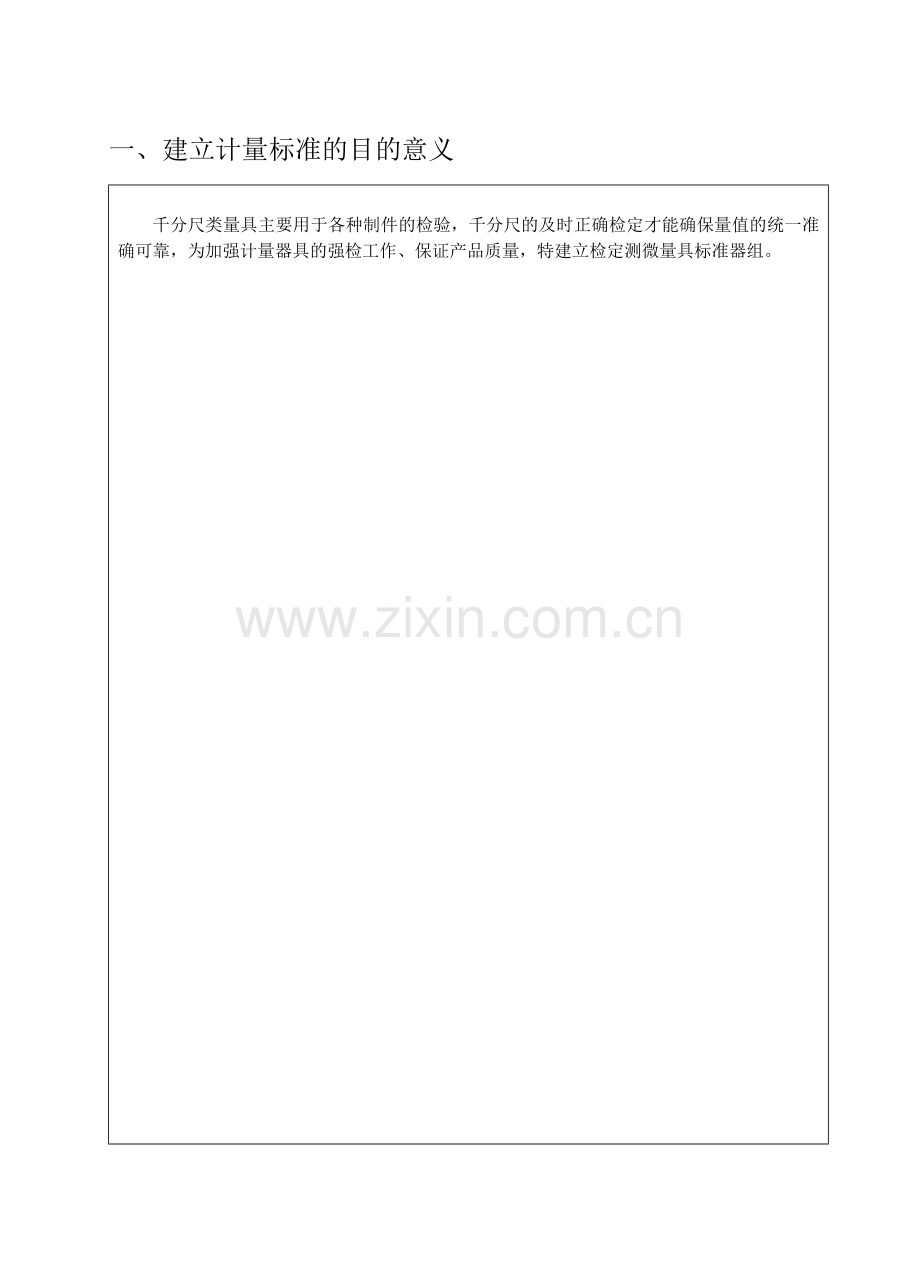

一、建立计量标准的目的意义

千分尺类量具主要用于各种制件的检验，千分尺的及时正确检定才能确保量值的统一准确可靠，为加强计量器具的强检工作、保证产品质量，特建立检定测微量具标准器组。
二、选用的计量标准器及主要配套设备
计 量 标 准 器
名 称
型号规格
编 号
准确度等级
检定证书号
量 块
5.12~100mm

五等

配 套 设 备
测力仪

平面平晶

0级

三、检定方法及原理
上级计量行政部门
四等量块5.12-100mm
δ=±（0.20+2L）
比较法
本单位
五等量块 5.12-100mm
δ=±（0.50+5L）
比较法
本单位
千分尺类量具
0-100mm
δ=4μm

用量块五等进行检定，检定时量块工作面与千分尺量面保持垂直，并使其接触时能正常滑动，按其最大误差确定之。

四、实验室环境条件
环 境 参 数
要 求
实 测 结 果
结 论
温 度
20±3℃
22℃
符 合
湿 度

五、计量标准的误差分析及总不确定度

1、 五等量块的中心长度极限误差△1
△1=±(0.5+5L) L—量块尺寸(以m计算)
例75-100mm外径千分尺按最大尺寸100mm代入
△1=±(0.5+5×0.1) μm=±1μm
275-300mm外径千分尺按最大尺寸300mm代入
△1-2=±(0.5+5×0.3) μm=±2μm
2、 读数误差△2
千分尺的分度值有0.01mm
例 0.01mm分度值 读数误差△2-1=±0.002mm
上述两项误差、彼此都是独立存在，即该测量装置的总不确定度为：
检75-100mm的0.01外径千分尺
△=±
　　△=±
=±0.002μm

六、计量标准的测量重复性
序号
Xi (mm)
Xi-=U (mm)
U2
1
10.240
-0.001
0.000001
2
10.241
0
0
3
10.240
-0.001
0.000001
4
10.241
0
0
5
10.241
0
0
6
10.242
+0.001
0.000001
7
10.240
-0.001
0.000001
8
10.241
0
0
9
10.242
+0.001
0.000001
10
10.241
0
0

任选一支0-25mm外径千分尺，分度值为0.01mm，受检点为10.24mm，在相同条件下对受检点反复检10次，各次测值如表：

=10.241
U2=0.000005

S=±=±=±0.0007mm

七、计量标准总不确定度的验证
受检点
2000-08-07
2000-08-10
偏 差
偏 差
0
0
0
5.12
+0.001
+0.001
10.24
0
+0.001
15.36
+0.002
+0.001
21.50
0
0
25.00
+0.001
+0.001

外径千分尺：测量范围 0-25mm
刻度值 0.01mm
编 号 123456

两次检定差值不超过0.002mm

八、结论

检定测微量具标准器组总不确定度为0.002mm，重复性误差为0.0007mm，符合检定规程要求，可以开展对千分尺类量具的检定工作。

九、附录

1、 国家计量检定规程
2、 计量器具检定合格证书
3、 说明书
4、操作规范
