技术质量标准.docx

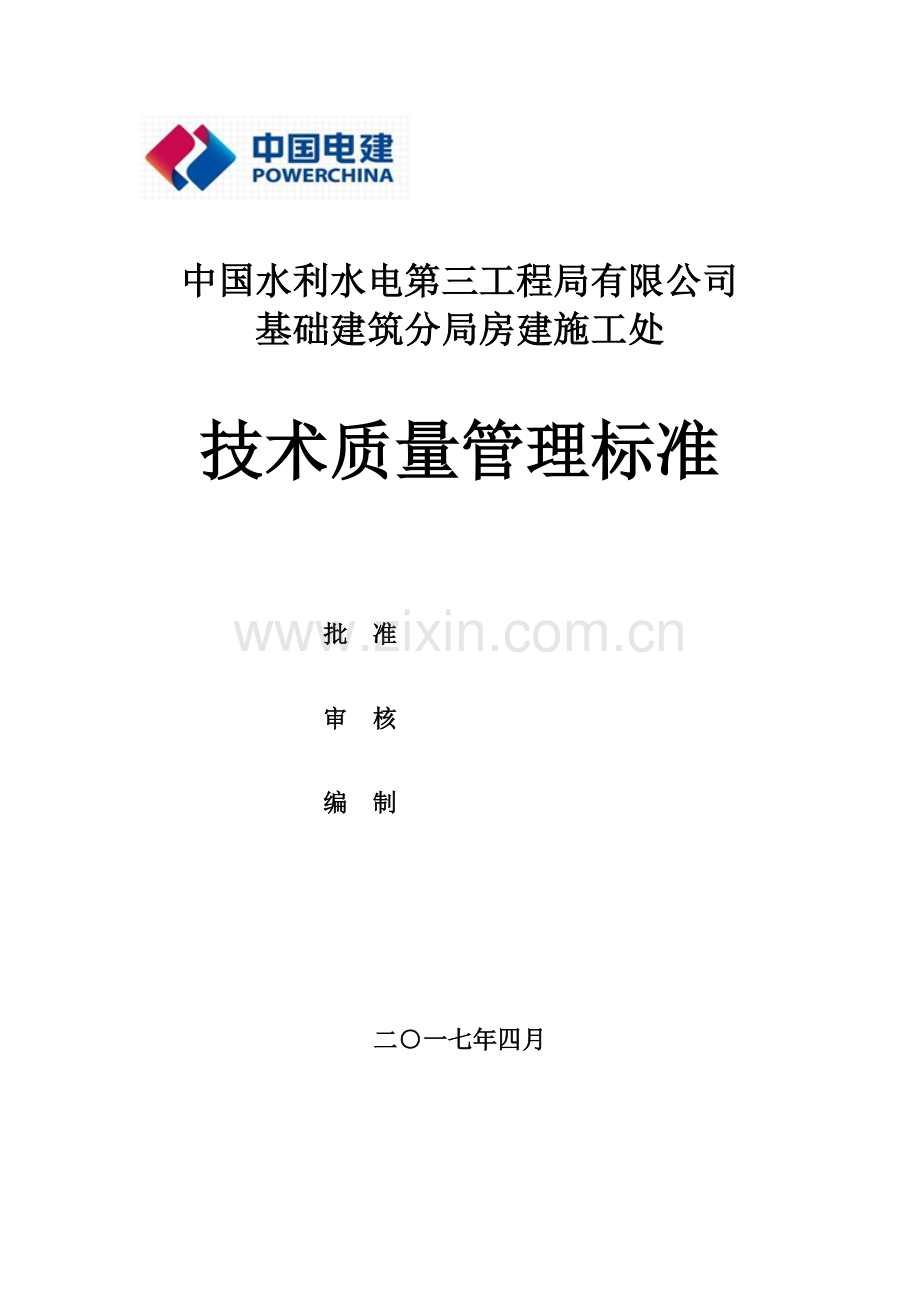

中国水利水电第三工程局有限公司
基础建筑分局房建施工处

技术质量管理标准

批 准
审 核
编 制

二○一七年四月

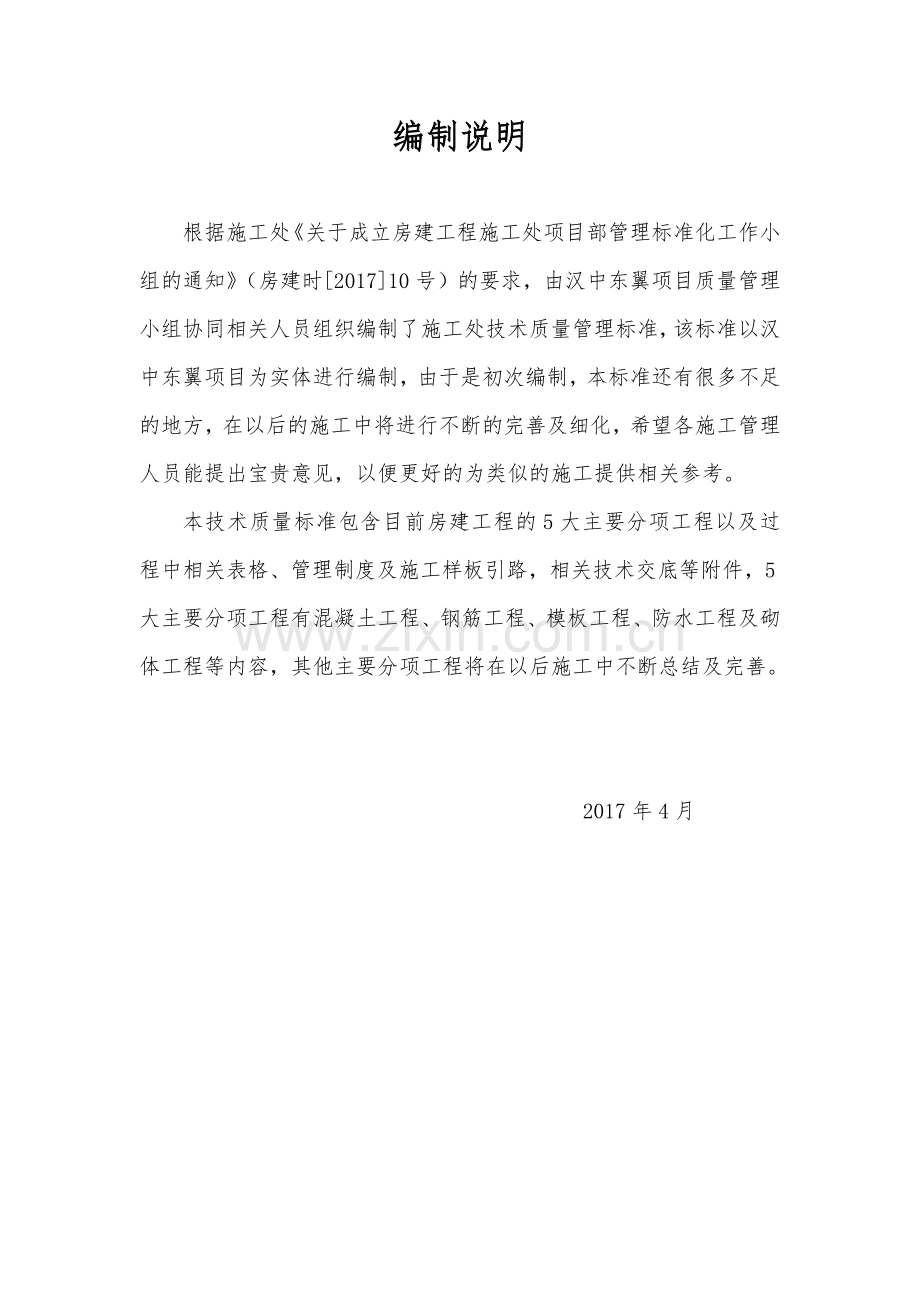

编制说明

根据施工处《关于成立房建工程施工处项目部管理标准化工作小组的通知》（房建时[2017]10号）的要求，由汉中东翼项目质量管理小组协同相关人员组织编制了施工处技术质量管理标准，该标准以汉中东翼项目为实体进行编制，由于是初次编制，本标准还有很多不足的地方，在以后的施工中将进行不断的完善及细化，希望各施工管理人员能提出宝贵意见，以便更好的为类似的施工提供相关参考。
本技术质量标准包含目前房建工程的5大主要分项工程以及过程中相关表格、管理制度及施工样板引路，相关技术交底等附件，5大主要分项工程有混凝土工程、钢筋工程、模板工程、防水工程及砌体工程等内容，其他主要分项工程将在以后施工中不断总结及完善。

2017年4月

目 录
第一章：编制依据 1
第二章：分部工程标准 2
第一节：混凝土工程 3
第二节：钢筋工程 19
第三节：模板工程 27
第四节：防水工程 30
第五节：砌体工程 32
第六节：房建工程相关检验试验 39
第七节：各项表格汇总 40
第八节：相关管理制度 41
第九节：质量样板引路 42

第一章：编制依据
1、 施工手册（第五版）
2、 国家质量验收规范及施工规范
3、 混凝土结构工程施工质量验收规范《GB50204-2015》
4、 施工现场情况
第二章：分部工程标准
第一节：混凝土工程
1、 混凝土报料单填写
为确保混凝土浇筑的准确性以及及时性，混凝土计划浇筑前一天，应由各劳务技术负责人填写混凝土报料单，料单内容必须包含具体浇筑时间，现场浇筑部位，浇筑方式，混凝土强度等级以及浇筑方量等信息，填写完毕后必须经过项目部栋号长，项目部工程部负责人，项目部质量部负责人，项目部总工等签字确认，保证填写信息正确后方可由工程部统一报送至商砼公司，混凝土报料单统一由项目质量部统一保存，如出现问题则对相关责任人进行责任追究。
混 凝 土 报 料 单
施工单位

劳务单位

商砼公司名称

计划浇筑时间
年 月 日 时 分
浇筑方式

坍落度

混凝土强度
梁板：
方 量
M³
墙柱：
方 量
M³
劳务总工

电 话

项目部栋号长

电 话

工程部主任

电 话

项目质量主任

电 话

项目总工

电 话

填报时间
年 月 日 时 分
备注：此报料单在每天下午6点前填写完毕，然后报商砼公司，原件由质量部统一归档
表1：混凝土报料单

审核
审核
混凝土报料流程：
项目栋号长
劳务技术负责人
项目工程主任

工程部报送
批准
审核

商混站
项目总工
项目质量负责

2、标养室建设
项目开工后，根据工程规模以及工期情况选择购买标养箱或者建设标养室，对于工程规模较小的工程可选择购买标养箱进行试块养护，既经济节约又便于管理；对于工程较大工程，可选择建设标养室。
标养室大小为3.6米*5.5米，进门位置1.5米范围内需设置内隔墙及封闭门，标养室内需配备设备有空调及恒温恒湿设备，试块架子等。
附标养室及标养箱

标样箱
标养箱

标养室
自动恒温设备

标养室试块摆放

3、混凝土浇筑的管理
3.1混凝土票单检查核对：混凝土开始浇筑后，项目部栋号长及劳务技术负责人需认真检查混凝土票的内容是否正确，包括检查混凝土浇筑部位，浇筑部位的混凝土强度等重要信息，确认信息无误后需在混凝土票上面签字，同时将签字照片发送至项目管理群当中进行监督，如发现混凝土信息与所浇筑部位信息不符，应立即停止浇筑并联系混凝土公司进行协商处理，直至问题解决为止。

管理人员核对混凝土票信息

3.2混凝土坍落度检测：在检查完混凝土票信息无误后，通知劳务混凝土管理人员对混凝土坍落度进行检测，坍落度检查时对检测结果发送至项目管理群，坍落度大小应跟票面信息相对应，在检查过程中发现混凝土坍落度大小不符合要求时，严禁私自对混凝土进行加水处理，一经发现严肃处理。混凝土坍落度调配时须由商混公司专业人员进行调配，无法进行坍落度调配时应进行退场处理。在混凝土的整个浇筑过程中应不间断抽查混凝土坍落度，同一强度等级的混凝土坍落度抽查次数不得少于3次，并且有混凝土坍落度抽查记录。

混凝土坍落度检查

3.3、混凝土试块制作及养护：混凝土准备浇筑前，劳务混凝土管理人员应提前准备好混凝土试模，规格为100*100*100mm,如混凝土抗渗，则还需准备抗渗试模，抗渗试模形状为圆柱体，上口直径为175mm,下口直径为185mm,高度为150mm。混凝土试块取样要求如下
试块
取样要求
养护要求
备注
标养
1、1000m³以内，同一强度等级每100m³取样1组
2、1000m³以上，同一强度等级每200m³取样1组
温度20℃±2℃
相对湿度95%以上
养护28天
1组3个
同养
1、根据混凝土构件的重要性，同条件取样不得少于3组，1组3个
放置本次浇筑部位，
养护同现场
要求温度累计达到600℃且不得超过2个月
同条件养护试件是为了验证结构实体检验的混凝土强度
抗渗
500m³取样1组，1组6个，
不足500m³按照500m³进行取样
温度20℃±2℃
相对湿度95%以上
养护28天

拆模
梁板浇筑时需留置拆模试块，不得少于3组，
1组3个
放置本次浇筑部位，
养护同现场
混凝土强度等级达到拆模要求方可拆除，一般7-10天，悬挑结构及跨度大于8米的要求强度达到100%，28天左右

混凝土试块制作
同条件试块放置

4、 混凝土浇筑
4.1墙柱子混凝土浇筑时，柱子底部应先填5-10cm厚与混凝土配合比相同的减石子砂浆，应分层浇筑振捣，每层浇筑厚度不得大于50cm，并应振捣密实、均匀，不得出现漏振、过振、欠振等
4.2梁板混凝土应同时浇筑，浇筑方法由一端开始用“赶浆法”，即先浇筑梁，根据梁高分层浇筑层阶梯型，当达到板底位置时再与板的混凝土一起浇筑，随着阶梯不断延伸，梁板混凝土浇筑连续向前进行。
5、 混凝土收面
收面要求：一般楼内房建混凝土收面拉毛处理，当为防水等卫生间房建时混凝土表面收光
混凝土收面方法：在混凝土振捣后用人工进行第一遍收面，在混凝土初凝前用机械（混凝土收面机）进行第二遍收面，机械收面的同时用人工进行最后一遍收面（拉毛，特殊部位压光）。

混凝土收面以及拉毛处理
6、 企业混凝土现浇构件允许偏差质
项 目
允许偏差（mm）
检验方法
国家标准
企业标准
轴线位置
整体基础
15
10
经纬仪及尺量检查
独立基础
10
8
经纬仪及尺量检查
墙、柱、梁
8
6
尺量检查
垂直度
柱、墙层高
≤5m
8
5
经纬仪或吊线、尺量检查
＞5m
10
8
经纬仪或吊线、尺量检查
全高（H）
H/1000且≤30
H/1000且≤30
尺量检查
截面尺寸
+8，-5
±5
尺量检查
表面平整度
8
6
2m靠尺和塞尺检查
预留洞、孔中心线位置
15
12
尺量检查
电梯井
中心位置
10
10
尺量检查
长、宽尺寸
﹢25,0
﹢25,0
尺量检查
全高（H）垂直度
H/1000且≤30
H/1000且≤30
经纬仪、尺量检查
预埋件
中心位置
预埋板
10
8
尺量检查
预埋螺栓
5
5
尺量检查
预埋管
5
5
尺量检查
其他
10
8
尺量检查
注：检查轴线、中心线位置时，应沿纵、横两个方向测量，并取其中偏差的较大值
混凝土现浇构件允许偏差与检查方法表
7、混凝土养护
7.1养护时间要求: 普通混凝土养护不得少于7天，抗渗混凝土养护不得少于14天
7.2混凝土浇筑完毕后12个小时内进行覆盖洒水养护，当日最低气温低于5℃时不应采取洒水养护。
7.3 混凝土覆盖采用塑料薄膜进行，当冬季施工时还应覆盖黑心棉等进行覆盖，覆盖物相互搭接不少于100mm,确保混凝土处于保温保湿状态
7.4混凝土墙柱采取喷雾养护洒水方式进行养护
7.5混凝土养护时项目部管理人员应进行监督，并填写混凝土养护记录表，混凝土养护照片应发送至项目管理群进行监督，当混凝土浇筑完毕后没有发照片视为没有进行养护，对相关责任人进行责任追究。

混凝土养护
楼板覆盖你洒水养护
混凝土墙体养护

7.6混凝土养护记录表及养护照片（楼板及墙柱）
混凝土养护记录表
劳务名称

楼号

养护部位

混凝土强度

养护人姓名及电话

见证人姓名及电话

日 常 养 护 记 录
序
号
养护时间点
养护人签名/日期
序
号
养护时间点
养护人签名/日期
1

15

2

16

3

17

4

18

5

19

6

20

7

21

8

22

9

23

10

24

11

25

12

26

13

27

14

28

混
凝
土
养
护
情
况

项目栋号长： 年 月 日
备注：每天洒水养护不少于4次，抗渗混凝土养护不少于14天，普通混凝土养护不少于7天

混凝土养护记录

8、混凝土拆模
8.1、混凝土吊模及边梁侧模、楼梯侧模的拆除，当混凝土终凝后，以拆除时混凝土棱角不破损，不变形为条件，满足时方可拆除，当拆除时出现缺棱掉角时不得进行拆除，侧模拆除后注意混凝土成品保护，不得随意进行破坏，否则安装项目制定进行处理。
8.2梁板底部模板的拆除：梁板模板计划拆除时，劳务管理人员填写模板拆除申请表，由项目部管理人员把本次浇筑预留的拆模试块送实验室进行试压，当试压达到规范要求时经项目部允许后方可拆除，如不满足要求，则继续对混凝土进行养护，直到拆模强度满足规范要求为止。
8.3混凝土拆模强度要求
构件类型
构件跨度
达到设计的混凝土立方体抗压强度标准值的百分率（％）
板
≤2
≥50
＞2，≤8
≥75
＞8
≥100
梁
≤8
≥75
＞8
≥100
悬臂构件
——
≥100
8.4混凝土拆模申请表
混凝土拆模申请表
工程名称

楼号

申请拆
模部位

混凝土强度等级

混凝土浇筑完成时间

申请拆
模时间

构件类型
（在选择构件类型处划∨）
墙
柱
板
跨度≤2m
2m＜跨度≤8m
跨度＞8m
梁
跨度≤8m
跨度＞8m
悬臂构件
拆模时混凝土强度要求
龄期
（d）
同条件混凝土抗压强度
（MPa）
达到设计强度等级
（%）
强度报告编号
应达到设计强度的_____

申请单位：

劳务技术负责人：年月日

项目部意见：

项目部技术负责人：年月日

9、 混凝土修修缺
混凝土浇筑时不可避免会出现一些质量通病问题，如混凝土麻面，蜂窝，漏筋、涨模等质量缺陷，出现此类质量问题时，一是影响混凝土表观质量，二是影响混凝土分项验收，为此必须安排人员对混凝土缺陷进行处理，并形成处理记录，附混凝土缺陷处理表
混凝土修缺记录表
工程名称

修缺楼号

修缺层数

存在问题：

修缺完成时间
年 月 日 时
劳务整改责任人：

年 月 日
项目栋号长：

年 月 日

混凝土拆模效果
混凝土修补效果

10、 混凝土实测实量
混凝土结构修缺完毕后项目部现场管理人员应对实体结构进行实测实量，实测结构应符合国家规范要求，实测实量表格如下：
实测实量样板

实测实量方法
平整度检查

混凝土结构尺寸检查
混凝土强度现场回弹

混凝土碳化值检测
混凝土保护层检测

11、 混凝土成品保护
混凝土浇筑完毕后应特别注意混凝土结构的成品保护工作，混凝土构件应对下面部位进行成品保护，
（1） 有降板部位的阳角
（2） 墙柱等竖向构件的阳角
（3） 楼梯踏步阳角
各个成品保护样板如下所示：

墙柱阳角成品防护

楼梯阳角防护

/
沉降板阳角防护
/

12、混凝土技术交底样板：
13、混凝土分项工程相关表格
序号
表格名称
备注
1
混凝土报料表格
/
2
混凝土坍落度测量表
/
3
混凝土养护表
/
4
混凝土拆模申请表
/
5
混凝土修缺记录表
/
6
混凝土回弹记录表
检测混凝土强度
7
混凝土现浇构件允许偏差表
/

第二节：钢筋工程
1、 钢筋计划单
（1） 在进行钢筋采购时，最好采用广联达钢筋下料软件对钢筋进行下料，这样进行钢筋采购时，既避免因计划超多而造成钢筋浪费。同时采用软件下料时，下料既准确又节约时间。
（2） 钢筋下料单（软件下料或者人工下料单）应经项目技术负责人审批后方可用于施工。
（3） 填写钢筋计划时，应附上钢筋下料单。
2、 钢筋材料进场验收
钢筋材料进场后，设备物资部、质量部应同监理单位对钢筋原材料的材质单、钢筋合格证、直径、钢筋的外观等进行检查，钢筋无生锈，外观符合要求后方可进场进行卸载码放，钢筋应按规格尺寸进行分类码放。
钢筋外观检查内容：钢筋表面必须清洁无损伤，不得有颗粒状或者片状铁锈、裂纹、不得有油污
3、 钢筋原材料复检
钢筋外观检查合格后，应对钢筋的力学性能进行复检，钢筋统一规格、同一批炉号的以60T为一个检验批进行抽检，一般工地钢筋原材料取样复检如要求如下表所示：
序号
钢筋品种
取样要求
复检内容
1
直条钢筋
同一批号、炉号60吨为一批，
取5根50cm，2根35cm为1组
重量偏差、屈服强度、抗拉强度等
2
卷材调直
取3根50cm,2根35cm为1组
重量偏差、屈服强度、抗拉强度等
卷材未调直
取5根50cm，2根35cm为1组
重量偏差、屈服强度、抗拉强度等
附件：钢筋取样照片及复检报告照片
4、 钢筋标识牌

5、 钢筋加工:钢筋加工时应按照下料单进行准确加工，加工好的钢筋应分类码放整齐，项目部管理人员应对下料钢筋的尺寸进行抽查，抽查主要内容为箍筋弯钩尺寸，梁柱等钢筋弯钩尺寸、钢筋分类码放、下垫上盖等保护钢筋措施。
附钢筋现场检查图

钢筋加工及检查

6、 钢筋套丝（机械连接）：
（1） 钢筋在扯丝前，必须用切割机对钢筋端头进行切割，禁止直接将钢筋原材料进行扯丝.

钢筋套丝前砂轮切割处理

（2） 钢筋扯丝完毕后应全部检查，应检查内容包含丝扣的有效长度，丝扣完整性，端头平整性等内容，不得出现马蹄形丝扣、破损丝扣及有效长度不符合要求的丝扣。检查完毕后对应对完整丝扣进行带帽防护，避免丝扣生锈。

合格丝扣

（3） 运至施工现场的钢筋必须符合要求后方可进行施工，钢筋套丝连接时钢筋须外漏1-2丝扣，套丝完毕后应用扭矩扳手对套丝质量进行检查，扭矩符合要求。

钢筋外漏有效丝扣

（4） 套丝完毕后应通知监理单位对钢筋进行原位取样，取样后对取样位置应用同规格钢筋进行焊接或者搭接处理。
钢筋机械连接取样要求：同一规格的500个取1组，1组3个50cm长，进行钢筋机械连接的复试，复试合格后方可进行钢筋隐蔽，不合格时应进行双倍复检。

现场丝扣质量检查
钢筋套丝送检

7、 钢筋电渣压力焊:现场施工中一般墙柱竖向钢筋采用电渣压力焊进行钢筋的连接，常用此工艺的钢筋规格为12，14,16,18等4种规格，20及以上采用套丝连接。
（1）电渣压力焊焊接质量必须符合要求，应做到焊饱均匀饱满，竖向钢筋不偏心等
（2）所有钢筋焊接完毕后应将焊渣及时清除干净，清除时应特别注意不得将焊渣直接敲到梁板等构件内。
（3）焊渣清除完毕后应对焊接质量进行全数检查，检查无误后通知监理单位进行焊接质量检查及钢筋焊接见证取样。
（4）钢筋电渣压力焊取样：统一规格的钢筋300个为1组，1组3个接头，长度50cm,取样完毕后应第一时间送业主委托实验室进行复检，复检合格后进行钢筋工程的隐蔽，如不合格则进行双倍取样送检。

合格电渣压力接头

8、 钢筋绑扎：主要有柱子钢筋绑扎、剪力墙钢筋绑扎、梁钢筋绑扎及板钢筋绑扎。
（1）柱子钢筋绑扎：柱子钢筋应横平竖直、箍筋应与主筋绑扎到位，主要箍筋加密区长度，非加密区长度、核心区箍筋。
柱子定位筋
（2） 剪力墙钢筋绑扎：剪力墙钢筋设竖向梯子筋及水平梯子筋，确保钢筋横平竖直，检查时应主要节点钢筋绑扎要求。

剪力墙竖向梯子钢筋

剪力墙水平梯子定位筋
剪力墙绑扎

（3） 梁钢筋绑扎:梁钢筋绑扎时应注意当梁高度大于700时，应先绑扎梁钢筋后支设梁侧模，否则梁底钢筋无法绑扎。梁钢筋绑扎时所有节点应进行满绑，不得出现跳绑等。
梁钢筋绑扎完毕后应检查内容：钢筋数量、规格、锚固长度、搭接长度、搭接位置、箍筋加密区、钢筋保护层厚度等。当梁腹板高度大于450mm时，应注意是否加腰筋，当腰筋为构造钢筋时锚固长度为15d,当腰筋为抗扭钢筋时锚固长度为Lae（d为钢筋直径）。

/
梁绑扎完成效果

（4）楼板钢筋绑扎：楼板钢筋绑扎时应先在模板上按照板筋间距进行划线，划线完毕后进行板底钢筋绑扎，绑扎时应注意满绑。板筋绑扎时应注意钢筋顺直，底筋绑扎完毕后进行水电安装施工，施工完毕后进行上部钢筋绑扎。板筋绑扎检查内容：楼板厚度，钢筋保护层厚度，板筋间距，负弯矩筋长度，弯钩长度及锚固长度等，应主要负弯矩筋钢筋起步点算起位置，是从梁边算起还是从梁中算起等。

筏板及楼板钢筋绑扎

9、 钢筋工程隐蔽验收：钢筋隐蔽验收一般分梁板验收及墙柱验收，当墙柱钢筋绑扎完毕后进行隐蔽验收，验收合格后进行墙柱模板的施工。梁板钢筋绑扎完毕后进行梁板隐蔽验收，隐蔽验收合格后进行下道工序施工（混凝土浇筑）。
附：隐蔽工程验收表
10、 钢筋工程质量检查表：
11、 钢筋分项技术交底（加工、安装、套丝、电渣压力焊）

第三节：模板工程
1、材料进场验收：模板工程所用材料主要包括模板，扣件，钢管，山型卡，方木等，材料进场后应对材料的质量进行验收，特别是钢管厚度等测量，应满足施工要求。
3、模板加工：主要是施工前配模，应做到不浪费，不随意切割新模板、新方木等，应严格控制施工成本等。

模板加工设备

4、满堂架搭设及验收：满堂架搭设前进行满堂架技术交底，必须按照计算结果进行搭设。
满堂架搭设主要检查内容有
（1） 扫地杆的搭设：扫地杆应距离地面200mm，不得贴地面搭设；扫地杆应沿两个方向设置，不得只搭设一个方向。
（2） 立杆的搭设：立杆底部应这是垫板，垫板厚度5cm。立杆搭接时应用对接扣件进行搭接，不得使用直角扣件进行搭接；所有立杆不得悬空设置；立杆顶部设置丝杠，丝杠伸进立杆有限长度不得小于200cm，丝杠自由端不得大于15cm。
（3） 立杆间距、横杆步距、剪刀撑等必须符合施工方案要求，搭设完毕应重点检查，特别是框架梁底部支撑，是否增加立杆等。

满堂架搭设检查

满堂架搭设检查

5、 模板安装及验收：模板安装时应注意模板拼缝、模板垂直度、平整度、模板标高及降板区域吊模问题。模板拼接时注意使用双面胶，楼板模板支设完毕后应涂脱模剂等材料。
模板安装允许偏差（mm）
项目
国家标准
企业标准
轴线位置
5
5
底模上表面标高
±5
±5
截面内部尺寸
基础
±10
±8
柱、墙、梁
+4，-5
±4
层高垂直度
不大于5m
6
5
大于5m
8
6
相邻两板表面高低差
2
2
表面平整度
5
5

模板施工及检查

模板支设

6、模板分项检查表

第四节：防水工程
1、 技术交底（卷材及聚氨酯）
2、 防水材料进场复检：所有防水材料进场后应进行复检，复检符合要求后方可用于工程施工，防水材料取样要求如下：
序号
材料类型
取样
1
卷材防水
以同一品种，同一标号，同一等级的产品每10000平方米为一批，不足10000平方米亦按一批验收，每批送样5卷
2
涂料防水
以单位工程为一批，每批取样5kg。
附防水材料复检报告
3、 基层工作面处理及交接：做防水前应清理干净，平整度应符合要求，有阳角部位应提前用水泥砂浆做45°圆弧，基层清理完毕后经验收合格后进行工作面交接，然后进行下道工序施工。
防水基层处理照片
4、 防水细部构造处理：所有防水施工前应先进行细部构造位置施工，阴阳角部位应做防水附加层，附加层宽度不少于50cm,每边各25cm,附加层等细部构造位置施工完毕后应进行隐蔽工程验收，验收合格后进行大面积的施工。

附加层施工

5、 防水检查及验收：防水工程属于施工重点工序，在施工过程中项目管理人员要重点控制，尤其是过程控制，做到每道工序符合要求时方可进行下道工序施工。防水工程重点检查内容有：
（1） 防水基层必须清理干净，平整度符合要求。
（2） 阴阳角必须做圆弧处理，阴阳角的位置必须有50cm附加层
（3） 卷材防水搭接宽度符合要求，短边15cm,长边搭接10cm,防水施工不得出现空鼓等情况
（4） 聚氨酯防水涂料施工重点检查基层处理及防水涂料厚度，聚氨酯防水涂料每遍涂刷厚度一般为0.5mm,根据设计要求检查防水涂料厚度，一般需要涂刷2-3遍。聚氨酯防水卷材检查时需用游标卡尺进行厚度检查。厚度符合达到设计要求后方可进行下道工序施工。

防水施工及检查验收

防水施工
第五节：砌体工程
1、砌体施工技术交底
2、材料进场验收
砌体工程进场材料包括砖砌块、水泥、砂子、外加剂等材料，各类材料进场后应经过现场验收，验收合格后进场堆放。

砂子复检
水泥安定性复检报告
水泥物理性能复检

3、 砌体工程材料复检
名称
检测项目
送样数量
取样方法和批量
烧结普通砖/混凝土实心砖
抗压强度
20块
同一生产厂家每15万块为一个验收批，不足15万块按照1批计
烧结多孔砖
抗压强度
20块
同一生产厂家每10万块为一个验收批，不足15万块按照1批计
烧结空心砖
抗压强度
20块
同一生产厂家每10万块为一个验收批，不足15万块按照1批计
混凝土小型空心砌块
抗压强度
10块
以同原材料、同等级、同一生产工艺的1万块为一批，每月不足1万块者按一批计。
水泥
安定性，凝结时间，细度，胶砂强度等
不少于12kg
取样应从20个以上不同部位取等量样品，组成一组样品。
以同品种，同标号，同一出厂编号且同一次进场的，袋装水泥不超过100t，散装水泥不超过500t为一批。
砂
筛分析，含泥量, 针片状含量等
不少于30kg
在料堆上取均匀分布的8处，铲除表面，抽取大致相等的砂共8份，组成一组样品。
以400m3或600t同产地同规格且同一次进场的为一验收批。不足者以一批计。

实心砖报告
多孔砖报告
空心砖报告

4、 砂浆配合比报告：砖砌体正式施工前，应提前1个月委托实验进行砂浆配合比实验，以免影响砌体的正常施工。

砂浆配合比报告
配合比标识牌

5、 现场计量设备：砌体开始施工后，现场砂浆搅拌机必须配备砂子计量设备，并有每次搅拌记录，项目部管理人员应定期对砂浆搅拌设备进行检查，确保计量设备能够正确使用。

电子计量设备

6、 样板间施工及验收：砌体大面积施工前，项目部应组织人员进行砌体样板间的施工，样板间可以是1层，也可以是一个单元，根据工程情况具体确定。样板间应包含砌体工程所有的工序（如砌体细部构造、构造柱、压墙筋、门窗洞口、过梁等）样板间施工完毕后项目部组织监理、总包及建设单位对样板间进行验收，验收合格后开始大面积施工。

样板间门窗洞口做法
样板间构造柱
样板间验收

7、 细部构造（墙体底部实心砖、门窗洞口窗台压顶、门窗过梁、顶部斜砖等）
（1）填充墙底部应设置3皮实心砖
（2）有水房间墙体底部根据设计要求设置混凝土上翻梁
（3）门窗洞口两侧一砖范围内应用实心砖进行砌筑
（4）填充墙顶板15公分范围内应预留14天后进行砌筑，砌筑时应用斜砖进行砌筑。
（5）构造柱应预留马牙槎，马牙槎先退后进，构造柱支设模板时须在贴双面胶。
（6）构造柱模板顶部应预留喇叭口。

卫生间上翻梁
砌体结构植筋打孔
填充墙底部实心砖砌筑

构造柱上部预留喇叭口
垂直度检查
平整度检查

灰缝厚度及饱满度检查
砌体摆放规整
植筋拉拔实验

砌筑效果
构造柱效果
工完场清

填充墙预制楔形砖
顶部楔形砖及顶部斜砖
填充墙顶部楔形砖

8、 砌体工程允许偏差
砌体工程允许偏差（mm）
项 目
国家标准
企业标准
轴线位置
10
8
平整度
8
6
垂直度
（每层）
≤3m
5
5
＞3m
10
8
门窗洞口宽、高
±10
±10
外墙上、下窗口偏移
20
15
水平灰缝平直度
10
8
9、 砌体实测实量：砌体工程砌筑完毕后项目部管理人员应对每层砌体工程质量进行实测实量，砌体工程测量表如下：

砌体工程实测实量标识牌
工程名称

分部工程
砌体工程
砌筑人员： 年 月 日
栋号长

测量人员： 年 月 日
检测项目
允许偏差
实际测量值
垂直度
5

平整度
8

砌体实测实量

11、砌体工程检查验收：砌体工程从开始砌筑至砌筑完成，项目管理人员要定期对砌筑质量进行检查，应重点进行过程控制，避免出现返工事项，砌体工程质量检查表：

第六节：房建工程相关检验试验
1、土方工程检验试验：土质检测，地基承载力检测、回填土压实度检测等
2、 混凝土检测：标准养护试块、同条件试块、抗渗试块、拆模试块
3、 砂浆检测：砂浆试块制作及送检
4、 防水材料复检：卷材防水复检
5、 钢筋复检：钢筋原材料复检、钢筋焊接复检、钢筋机械连接复检
6、 砌体工程:砖砌块、砂子、水泥、外加剂等复检
7、 主体结构：混凝土强度回弹、钢筋保护层检测等
9、 外墙保温复检：保温原材料复检，保温厚度钻心检测、保温拉拔检测等
10、 屋面保温材料复检：常规性能检测及B1级燃烧性能等实验
内容详各个章节

第七节：各项表格汇总
1、 分项工程质量检查表：钢筋、模板、混凝土、砌体等
2、 项目整改通知单及回复单格式
3、 项目罚款单格式
4、 混凝土分项表格
5、 工序交接单表格
6、 隐蔽验收表
7、 综合考核打分表

详表格附件

第八节：相关管理制度
1、 项目质量计划
2、 项目质量管理制度
3、 质量检查制度
4、 质量考核制度
5、 质量奖罚制度
6、 项目综合考核制度
7、 项目进度专项考核

详管理制度附件
第九节：质量样板引路
1、 场地展示样板区
一、 操作要点
（1） 场地位置应在平面布置时统一策划到位，展示区四周应进行维护，设导向和标识
（2） 内置实物样板应按需规划，位置布置合理，制作标准要规范化，科学化，符合国家、地方和公司标准
（3） 材料、样品展示分类摆放、标识清楚
（4） 便于展示、观摩交流、培训和交底
二、实例

现场样板展示区

样板制作
剪力墙样板
填充墙样板

模板支设样板
独立柱样板
楼梯施工样板

满堂架样板
墙体底部封顶样板
瓦屋面样板

真石漆样板
给水及消防安装样板
卫生间排水样板

内墙施工样板
外墙施工样板
弱电箱安装样板
2、 楼层实体样板
（1）楼内主要工序施工前要先进行样板施工，样板施工验收通过后方可大面积施工，楼内施工的主要样板有砌体工程，抹灰工程，门窗工程，地暖工程，户内安装工程、公共部分装修工程及其他等
（2）工程实例

楼内砌体样板
楼内抹灰样板
楼内地暖样板

/
公共部分装修样板
/
