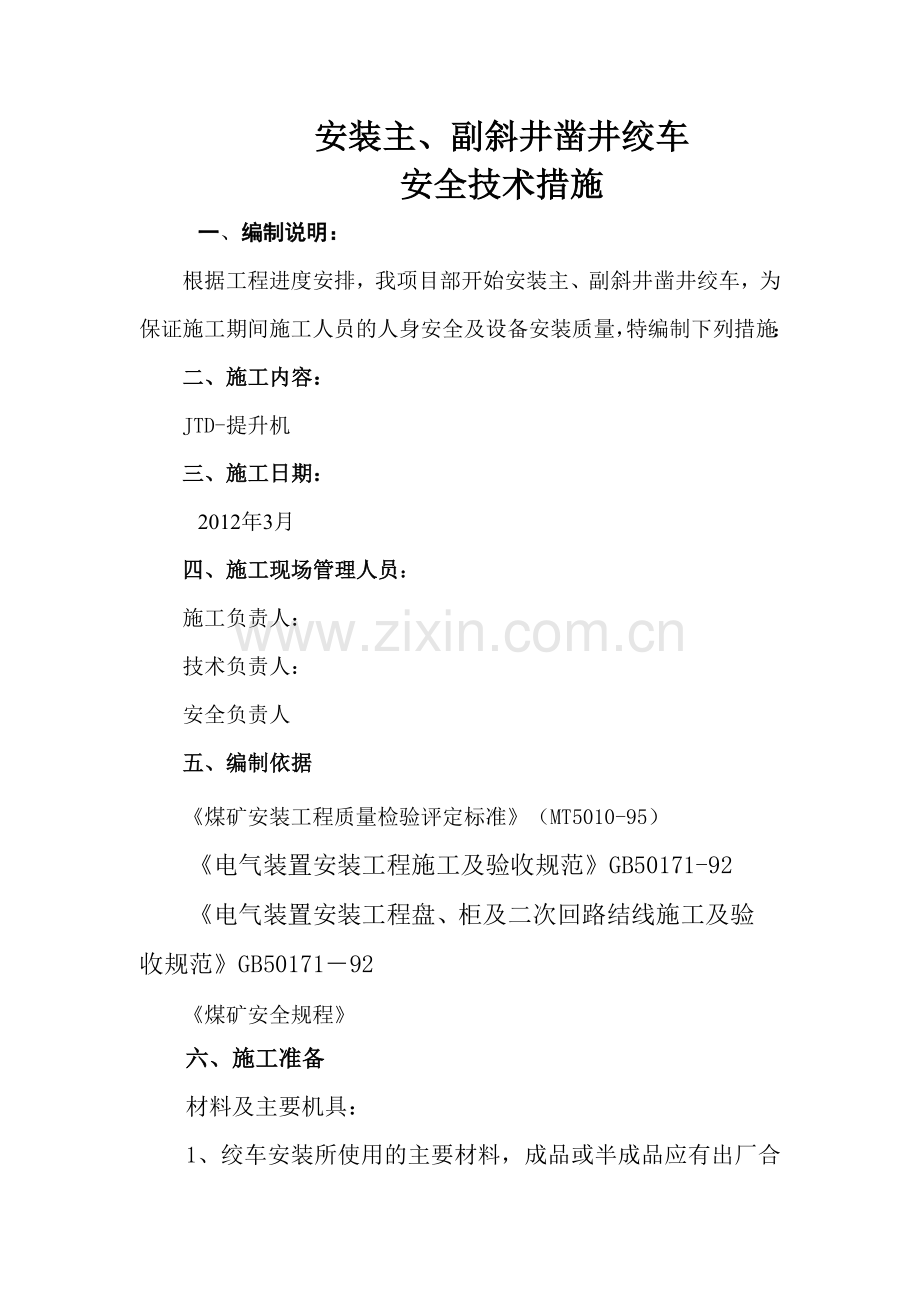

安装主、副斜井凿井绞车
安全技术措施
一、编制说明：
根据工程进度安排，我项目部开始安装主、副斜井凿井绞车，为保证施工期间施工人员的人身安全及设备安装质量，特编制下列措施：
二、施工内容：
JTD-提升机
三、施工日期：
2012年3月
四、施工现场管理人员：
施工负责人：
技术负责人：
安全负责人
五、编制依据
《煤矿安装工程质量检验评定标准》（MT5010-95）
《电气装置安装工程施工及验收规范》GB50171-92
《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171－92
《煤矿安全规程》
六、施工准备
材料及主要机具：

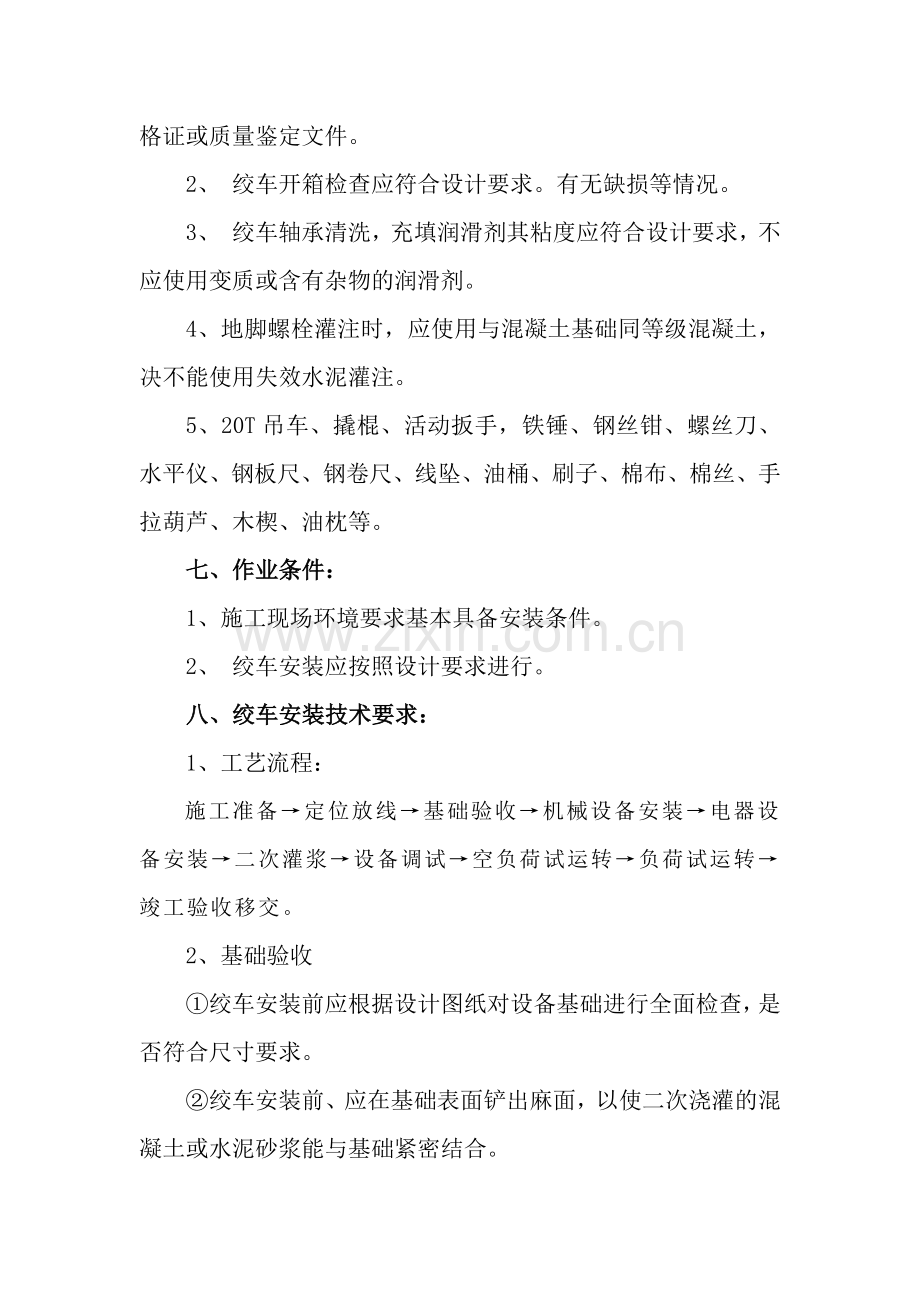

1、绞车安装所使用的主要材料，成品或半成品应有出厂合格证或质量鉴定文件。
2、 绞车开箱检查应符合设计要求。有无缺损等情况。
3、 绞车轴承清洗，充填润滑剂其粘度应符合设计要求，不应使用变质或含有杂物的润滑剂。
4、地脚螺栓灌注时，应使用与混凝土基础同等级混凝土，决不能使用失效水泥灌注。
5、20T吊车、撬棍、活动扳手，铁锤、钢丝钳、螺丝刀、水平仪、钢板尺、钢卷尺、线坠、油桶、刷子、棉布、棉丝、手拉葫芦、木楔、油枕等。
七、作业条件：
1、施工现场环境要求基本具备安装条件。
2、 绞车安装应按照设计要求进行。
八、绞车安装技术要求：
1、工艺流程：
施工准备→定位放线→基础验收→机械设备安装→电器设备安装→二次灌浆→设备调试→空负荷试运转→负荷试运转→竣工验收移交。
2、基础验收
①绞车安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。
②绞车安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。
③ 绞车开箱检查应符合下列规定：
④卷筒旋转方向应符合设备技术文件的规定。
⑤绞车设备搬运应配合起重工专人指挥使用的工具及绳索必须符合安全要求。
3、设备清洗：
① 绞车设备安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，装配后使其转动，调节灵活。
②用煤油或汽油清洗轴承时严禁吸烟或用火，以防发生火灾。
4、安装：
① 绞车设备安装就位前，按设计图纸并依据建筑物的轴线、边线线及标高线放出安装基准线。将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净。
②整体安装的绞车，搬运和吊装的绳索不得捆缚在转子和机壳或轴承盖的吊环上。
③整体安装绞车吊装时直接放置在基础上，用垫铁找平找正，垫铁一般应放在地脚螺栓两侧，斜垫铁必须成对使用。设备安装好后同一组垫铁应点焊在一起，以免受力时松动。
④现场组装的绞车、绳索的捆缚不得损伤机件表面，转子、轴颈和轴封等处均不应作为捆缚部位。
5、主轴安装：
①主轴装置的安装采用将底座、主轴和滚筒全部组装后，在进行整体操平找正。
②主轴装置全部安装好后，用手搬动滚筒应转动轻松，如果搬动，还得从新进行调整。
6、滚筒组装：
①组装滚筒时，连接螺栓必须拧紧。拧紧后应露出螺母2-4个螺距。
②连接螺栓的型号、规格、数量和防松装置，必须符合设备文件的规定。
③连接螺栓装配时，螺栓、螺母与连接件的接触应紧密。
④轮毂组装时，轮毂与大轴必须贴紧，两半轮毂的结合面处应对齐和接触紧密，并严禁加垫。
⑤切向键与键槽的配合必须严密，工作面的接触面积不应小于总面积的60%；挡扳与键靠紧，严禁有间隙。
7、减速机的安装：
①根据厂家要求不需解体检查，整体吊运、安装。
8、制动系统安装：
①制动各销轴在装配前必须清洗干净，油孔应畅通装配后应转动灵活，无阻滞现象。
②同一制动轮两闸瓦中心平面的重合度严禁超过2mm。
③同一付制动器两闸瓦工作面平行度：不应超过0.2mm。
④制动器支架端面与制动盘中心线的平行度，不应超过0.5mm。且两端平行度对称相等。
⑤闸瓦与制动器的间隙：不应超过1.mm。
⑥闸瓦与制动盘的接触面不小于60%且在全格的基础上接触面分布均匀。
9、绞车试运转；
经过全面检查手动盘车，供应电源相序正确后方可送电试运转，运转前必须加上适度的润滑油；并检查各项安全措施；卷筒旋转方向必须正确；在额定转速下试运转时间不得少于2h。运转后，再检查绞车基础有无移位和损坏现象，做好记录。
10、质量标准
1、保证项目：
①地脚螺栓必须拧紧，并有防松装置；垫铁放置位置必须正确，接触紧密，每组不超过三块。
检验方法：小锤轻击，扳手拧拭和观察检查。
②试运转时，卷筒旋转方向必须正确。经不少于2h的运转后，滑动轴承温升不超过35℃，最高温度不超过70℃，滚动轴承温升不超过40℃，最高温度不超过80℃。
检验方法：检查试运转记录或试车检查。
2、允许偏差项目：
绞车安装的允许偏差和检验方法应符合规定。
绞车安装的允许偏差和检验方法
① 主轴轴心线在水平面内的位置偏差
允许偏差：10/2000L
检验方法：检查施工记录或尺量检查
②主轴轴心标高（mm）
允许偏差：±50
检验方法：检查施工记录或尺量检查
③提升中心线的位置（mm）：
允许偏差：5mm
检验方法：检查施工记录或尺量检查
④主轴轴心线与提升中心线的垂直度
允许偏差：0.15/1000
检验方法：检查施工记录或水平仪检查
⑤轴承座沿主轴方向的水平度
允许偏差：0.1/1000
检验方法：检查施工记录或水平仪检查
⑥轴承座垂直于主轴方向的水平度
允许偏差：0.15/1000
检验方法：检查施工记录或水平仪检查
九、设备起吊安全技术措施：
1、所用工具、材料必须在使用前逐一详细检查，确认无问题后，方可投入使用。
2、 采用吊车进行起吊，都必须设专人负责指挥。
3、 所有施工人员必须听从施工负责人的统一指挥，不
得盲目行动。
4、 需要用人力抬动时，必须统一指挥，用力一致。
5、 如果起吊失败，所用过的工具、材料必须重新详细检查，不得凑合使用，确认无误，才能继续进行工作。否则必须更换。
6、精神恍惚、神志不清者，禁止参加该项工作，严禁酒后上岗操作。
7、工作中，所有施工人员必须齐心协力、互相关心，发现异常情况，立即通知施工负责人，并停止作业，待所存隐患处理结束后，方可重新投入工作。
8、起重机的工作场地：地面应坚实平整、承压能力不小于3.5MPa、整机应水平、作业过程中支撑地面不得下陷；若地面较软，要在支脚板下垫上结实的木块。
9、起重机作业时，所有轮胎应支离地面。
10、支腿与支承面必须垂直，支腿与地面间应铺垫80mm厚的硬木板。
11、吊重作业中，不准扳动支腿手柄，如果要调整支腿，一定要先将所吊重物放落地面。
12、作业前应检查起重机安全保护装置及钢丝绳、吊钩等吊具，均应保持完好，起动后应空载运转，检查各部件工作是否正常。
13、必须按起重特性表所规定起重量及吊距范围内操作。严禁超负荷作业。
14、负荷在空中，司机不准离开驾驶室，吊臂下不准站人和行人通过。吊重作业时应有专职起重工负责指挥，在作业现场有其它人员操作时，当起吊及放下时必须发出信号。
15、操作人员操作时必须集中精力，不得与其他人员闲谈；一般情况下，只对指挥人员的信号作出反映，但是对于停止信号，不管是谁发出的，在任何时候均应服从。
16、不符合操作规程的指令，司机应拒绝执行，有人往起重机上攀登时，必须停车。
17、操作人员在身体不适或精神不佳时，不应操作起重机，严禁酒后作业。
十、安装安全技术措施：
1、施工人员施工前，必须按规定穿戴劳保用品。
2、设备运抵现场后要依据装箱单进行清点和检查，看是否存在因装卸、运输等原因造成的损伤和丢失
3、严格按安装工艺流程施工。
4、施工人员必须持证上岗。
5、安装绞车时，操作人员要相互配合、协调一致，并有专人指挥，
6、设备进入施工现场后加强防盗管理，防止配件、器材的丢失和设备的损坏。
7、严禁作业人员在主轴装置下面拆除轨道和木垛，吊件下面严禁站人和人员行走。
8、安装时，在设备吊装过程中，应加强指挥，避免设备碰撞梁、墙、柱。重要的设备指定专人管理、保管与存放。
9、进行有污染的作业时，各种设备、阀门等均需进行覆盖保护。
10、对有传动轴的设备在吊装时，不能将传动轴作为吊点，防轴承变形。
11、在设备吊装时，钢丝绳不能直接捆绑在设备上，要在钢丝绳与设备之间垫软木来保护设备表面不受损坏。
12、进入施工现场不许吸烟。
13、施工现场备有数量、质量合格的消防工具，除非消防急用，任何人不准挪作它用。
14、易燃品、要单独储存。码放整齐。油料、油漆等要隔离封闭存放，专人保管，并建立防火制度。
15、 配电室及用电气设备集中的地点、必须放置四氯化碳、干粉等不导电灭火器。
16、焊工必须严格执行各项焊接操作规程和焊接设备、工具的使用要求；
17、操作前必须认真检查工具、设备是否完好，安全装置是否安全有效；
18、绞车安装后，要做到各部件连接紧固。
19、停、送电需派专人负责，严格执行停送电制度。
20、不得带电检修、搬移电器设备和电缆，特殊情况带电作业时，必须采取安全措施。
21、施工过程中，必须有现场负责人在现场统一协调，指挥作业，所有参加施工人员必须搞好自主保安、互保联保，严禁违章指挥、违章作业。
22、其他事项严格执行《煤矿安全规程》、《煤矿安全技术操作规程》、《煤矿矿井机电设备完好标准》等相关规定。
23、所有参加施工人员施工前必须在技术员带领下认真学习本措施，学习后在措施上签字方可上岗作业。
