转子流量秤原理
1 概述
　　转子喂料秤适用于水泥厂旋窑煅烧煤粉计量的连续称量。煤粉自煤粉仓的卸出、称重和转送到气力输送管路这一过程全都在一个结构简单的封闭式喂料机内完成。
2工作原理
　　转子喂料秤采用的是重力检测的水平转子的工作原理（见图1）。散状物料由转子（分格轮）直接从仓内卸出，带入称重区，计量后直接进入气力输送管路，然后由罗茨风机输送到窑、分解炉中去燃烧。

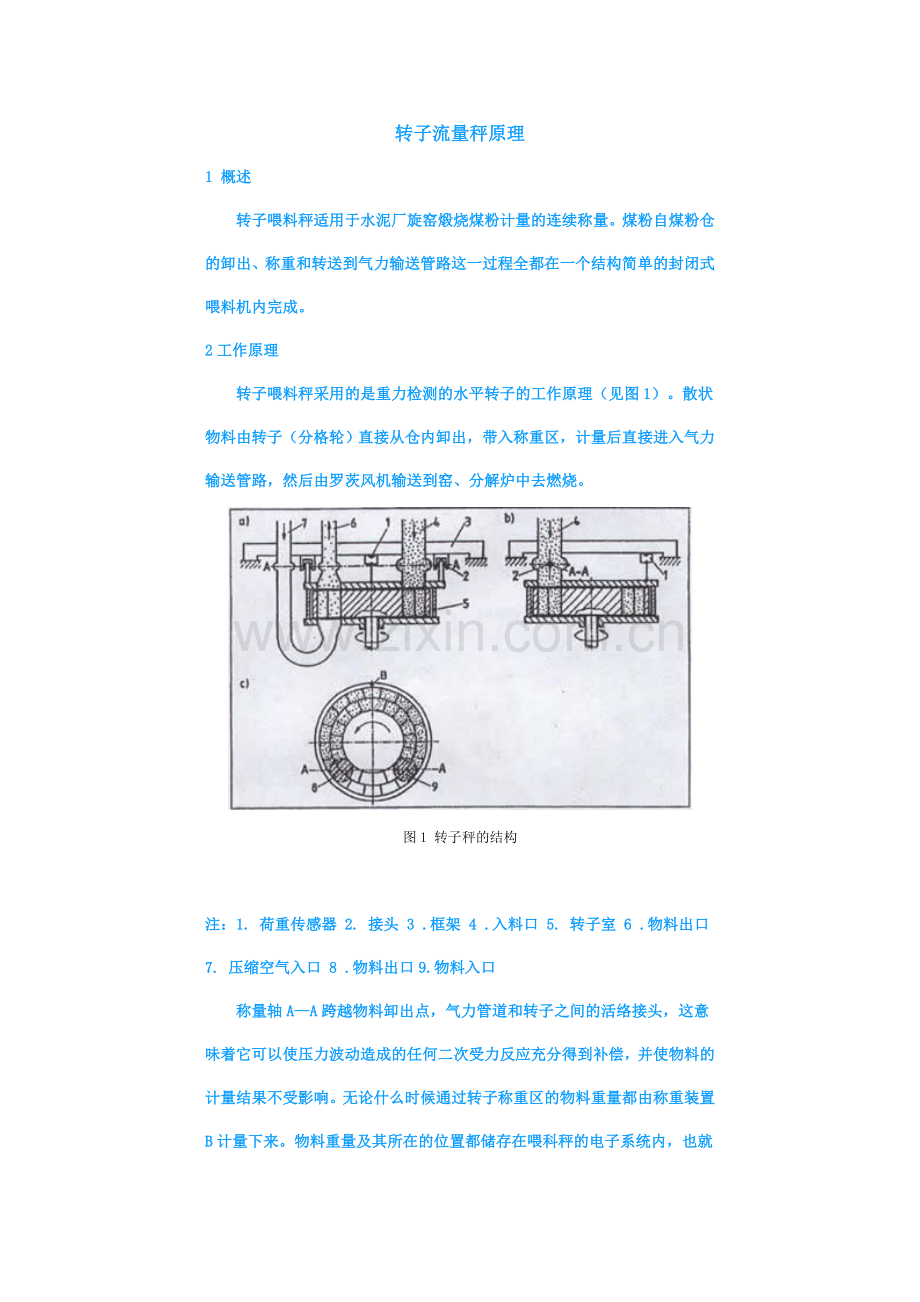

图1 转子秤的结构

注：1. 荷重传感器 2. 接头 3 .框架 4 .入料口 5. 转子室 6 .物料出口 7. 压缩空气入口 8 .物料出口9.物料入口

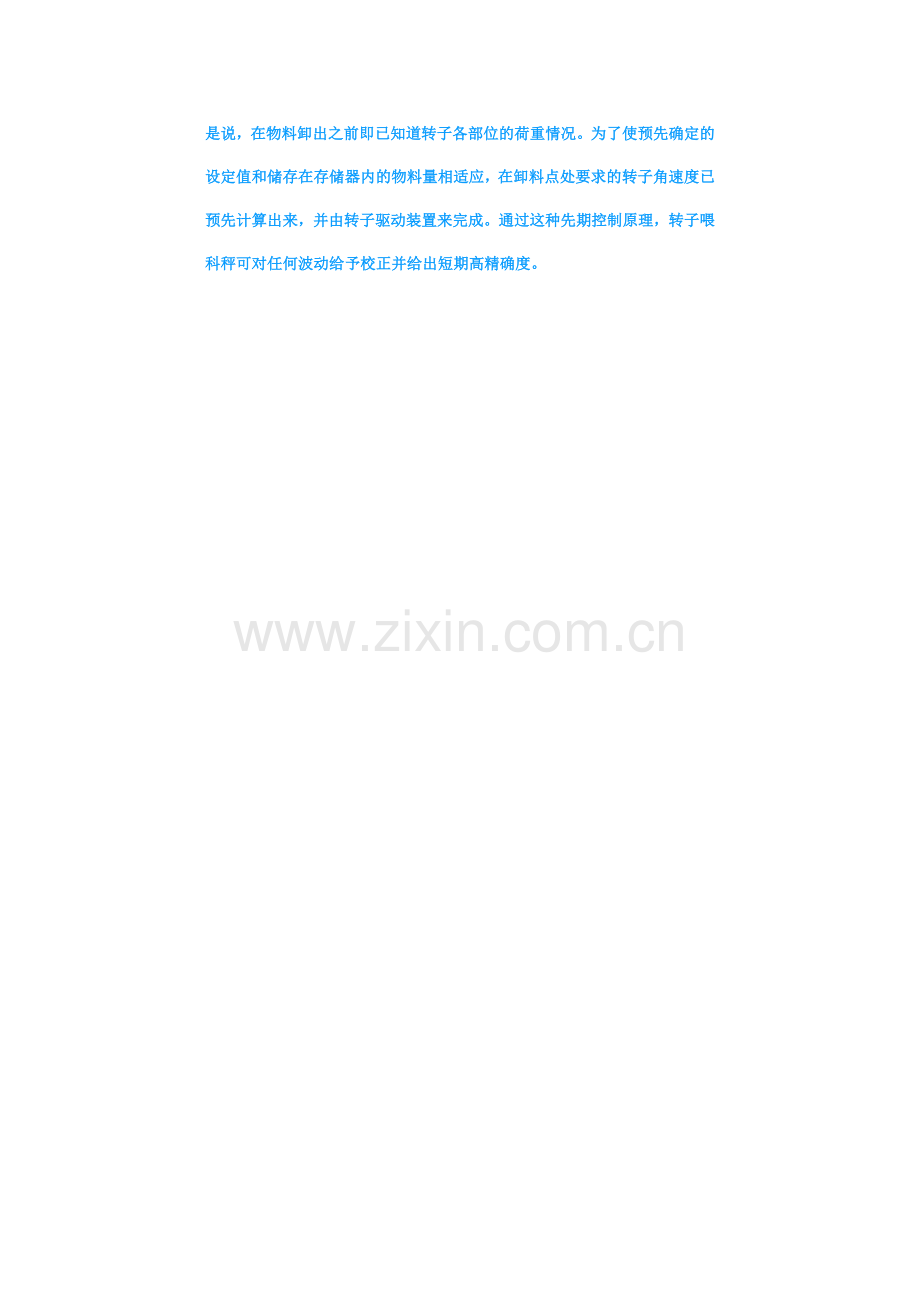

　　称量轴A—A跨越物料卸出点，气力管道和转子之间的活络接头，这意味着它可以使压力波动造成的任何二次受力反应充分得到补偿，并使物料的计量结果不受影响。无论什么时候通过转子称重区的物料重量都由称重装置B计量下来。物料重量及其所在的位置都储存在喂科秤的电子系统内，也就是说，在物料卸出之前即已知道转子各部位的荷重情况。为了使预先确定的设定值和储存在存储器内的物料量相适应，在卸料点处要求的转子角速度已预先计算出来，并由转子驱动装置来完成。通过这种先期控制原理，转子喂科秤可对任何波动给予校正并给出短期高精确度。
