网络交换模块及无线设备.docx

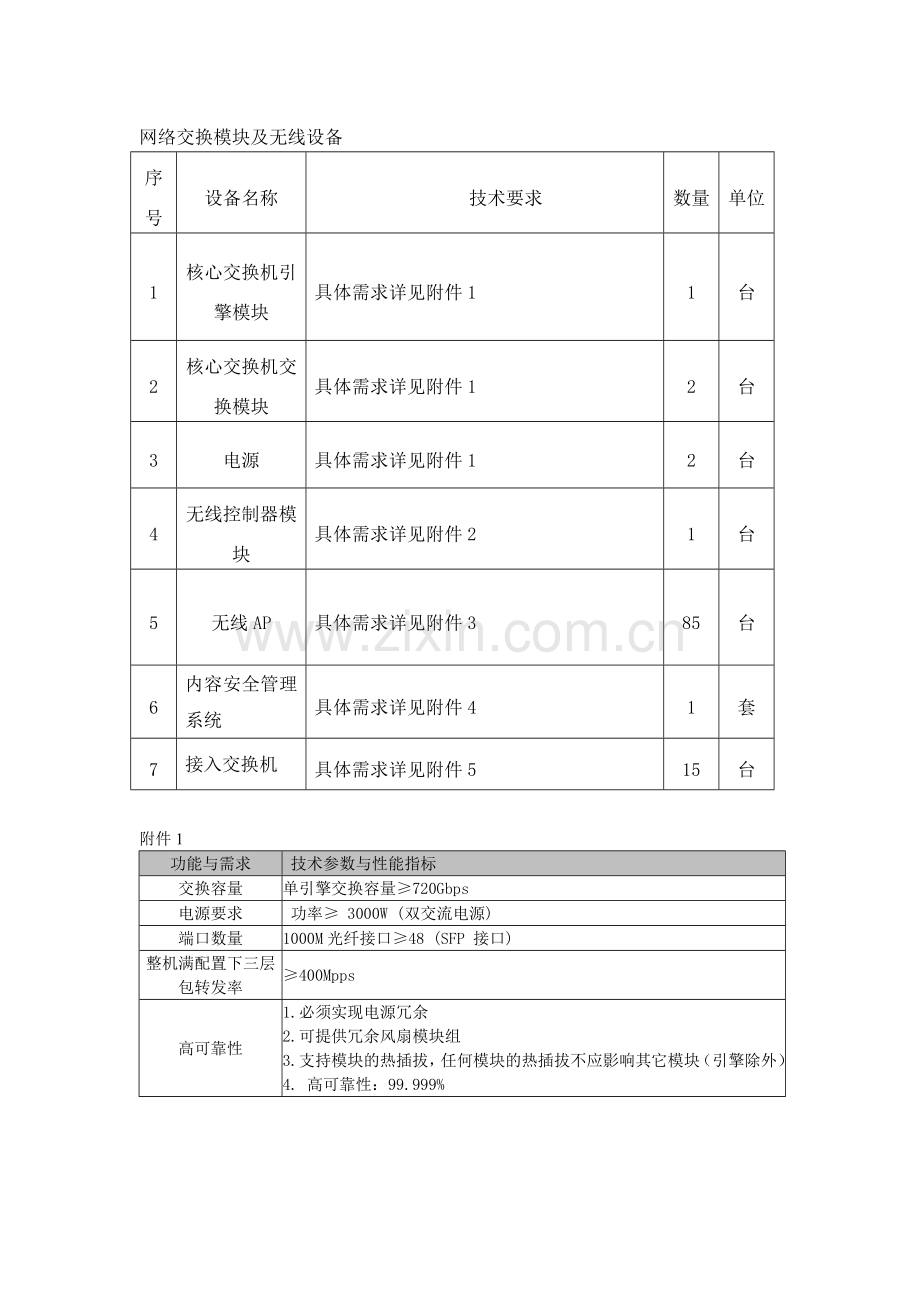

网络交换模块及无线设备
序号
设备名称
技术要求
数量
单位
1
核心交换机引擎模块
具体需求详见附件1
1
台
2
核心交换机交换模块
具体需求详见附件1
2
台
3
电源
具体需求详见附件1
2
台
4
无线控制器模块
具体需求详见附件2
1
台
5
无线AP
具体需求详见附件3
85
台
6
内容安全管理系统
具体需求详见附件4
1
套
7
接入交换机
具体需求详见附件5
15
台

附件1
功能与需求
技术参数与性能指标
交换容量
单引擎交换容量≥720Gbps
电源要求
功率≥ 3000W (双交流电源)
端口数量
1000M光纤接口≥48 (SFP 接口)
整机满配置下三层包转发率
≥400Mpps
高可靠性
1.必须实现电源冗余
2.可提供冗余风扇模块组
3.支持模块的热插拔，任何模块的热插拔不应影响其它模块（引擎除外）
4. 高可靠性：99.999%

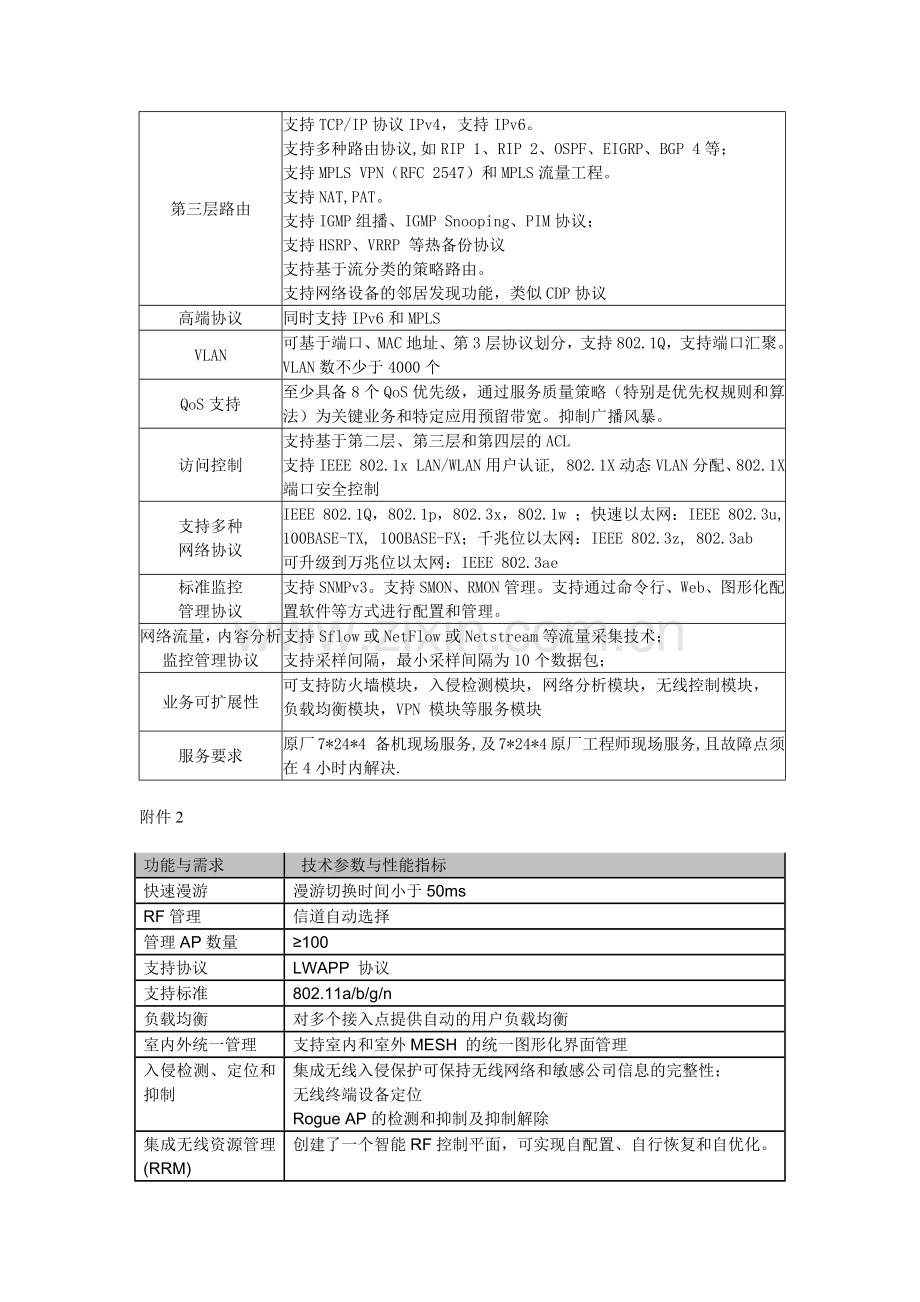

第三层路由
支持TCP/IP协议IPv4，支持IPv6。
支持多种路由协议,如RIP 1、RIP 2、OSPF、EIGRP、BGP 4等；
支持MPLS VPN（RFC 2547）和MPLS流量工程。
支持NAT,PAT。
支持IGMP组播、IGMP Snooping、PIM协议；
支持HSRP、VRRP 等热备份协议
支持基于流分类的策略路由。
支持网络设备的邻居发现功能，类似CDP协议
高端协议
同时支持IPv6和MPLS
VLAN
可基于端口、MAC地址、第3层协议划分，支持802.1Q，支持端口汇聚。VLAN数不少于4000个
QoS支持
至少具备8个QoS优先级，通过服务质量策略（特别是优先权规则和算法）为关键业务和特定应用预留带宽。抑制广播风暴。
访问控制
支持基于第二层、第三层和第四层的ACL
支持IEEE 802.1x LAN/WLAN用户认证, 802.1X动态VLAN分配、802.1X端口安全控制
支持多种
网络协议
IEEE 802.1Q，802.1p，802.3x，802.1w ；快速以太网：IEEE 802.3u, 100BASE-TX, 100BASE-FX；千兆位以太网：IEEE 802.3z, 802.3ab
可升级到万兆位以太网：IEEE 802.3ae
标准监控
管理协议
支持SNMPv3。支持SMON、RMON管理。支持通过命令行、Web、图形化配置软件等方式进行配置和管理。
网络流量，内容分析监控管理协议
支持Sflow或NetFlow或Netstream等流量采集技术；
支持采样间隔，最小采样间隔为10个数据包；
业务可扩展性
可支持防火墙模块，入侵检测模块，网络分析模块，无线控制模块，
负载均衡模块，VPN 模块等服务模块
服务要求
原厂7*24*4 备机现场服务,及7*24*4原厂工程师现场服务,且故障点须在4小时内解决.

附件2

功能与需求
技术参数与性能指标
快速漫游
漫游切换时间小于50ms
RF管理
信道自动选择
管理AP数量
≥100
支持协议
LWAPP 协议
支持标准
802.11a/b/g/n
负载均衡
对多个接入点提供自动的用户负载均衡
室内外统一管理
支持室内和室外MESH 的统一图形化界面管理
入侵检测、定位和抑制
集成无线入侵保护可保持无线网络和敏感公司信息的完整性；
无线终端设备定位
Rogue AP的检测和抑制及抑制解除
集成无线资源管理(RRM)
创建了一个智能RF控制平面，可实现自配置、自行恢复和自优化。
动态信道分配
· 802.11信道可根据不断变化的RF情况进行调整，以优化网络覆盖范围和性能。
干扰检测和避免
可检测干扰并重新调整网络，以避免性能问题
覆盖盲区检测和修复
可发现覆盖盲区，并尝试通过调整接入点的功率输出来修复它们。
动态功率控制
动态调整各接入点的功率输出，来适应不断变化的网络情况，以确保达到预期的无线性能和可用性。
*服务质量

支持ACL
IP限制，协议类型，端口和差分服务代码点(DSCP)数值
支持QoS
多个服务级别，带宽减少，流量整形和RF利用
*安全性

安全特性
支持用户分级管理和口令保护
支持IEEE802.1X认证（(PEAP, TLS，TTLS，FAST，SIM，LEAP), WPA, 802.11i (WPA2) 和L2TP
支持AAA / 支持Radius认证
*管理性

管理特性
支持RMON，支持WEB、telnet、SNMPv1/v2/v3、网管
服务要求
原厂7*24*4 备机现场服务,及7*24*4原厂工程师现场服务,且故障点须在4小时内解决.

附件3
功能与需求
技术参数与性能指标
设备需要数量
85台
支持802.11a/b/g协议
•802.11a: 6, 9, 12, 18, 24, 36, 48, and 54 Mbps
802.11g: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48, and 54 Mbps
802.11b: 1, 2, 5.5, 11 Mbps
支持瘦AP工作模式
AP集中接受无线控制器的统一管理，无需单独配置
AP零配置
支持协议
LWAPP 通讯协议
支持转发的数据包
2.1D-1999 Ethernet Bridging
802.11 – 802.3 Bridging
802.1Q VLAN Tagging & Trunking
Proxy ARP
IP数据包重定向
不重叠信道
802.11a：最多12个
802.11b/g：最多3个
支持ESSID数
不少于16个
天线接口
内置天线
上行端口
10/100Mbps以太网接口
漫游特性
负载平衡、强制性漫游和速率调整
网络安全
802.1x、802.11i、WEP 40/128 (RC4)
WPA-TKIP、AES
POE标准
IEEE802.3af
无线电特性
频率
802.11b/g: 2.412GHz – 2.4835GHz
802.11a: 4.9GHz – 5.875GHz
FCC标准(USA & Canada)
2.412 to 2.462 GHz; 11 channels
5.15 to 5.35, 5.725 to 5.825 GHz; 12 channels
China
2.412GHz – 2.472GHz
5.725GHz – 5.850GHz
无线调制
802.11a：正交频分复用（OFDM）
802.11b：直序扩频（DSSS）
802.11g：DSSS和OFDM
操作通道
802.11b/g: 11; 802.11a: 13
接收敏感度 （典型值）
802.11a:
6 Mbps: -87 dBm
9 Mbps: -86 dBm
12 Mbps: -85 dBm
18 Mbps: -84 dBm
24 Mbps: -80 dBm
36 Mbps: -78 dBm
48 Mbps: -73 dBm
54 Mbps: -71 dBm

802.11g:
1 Mbps: -93 dBm
2 Mbps: -91 dBm
5.5 Mbps: -88 dBm
6 Mbps: -86 dBm
9 Mbps: -85 dBm
11 Mbps: -85 dBm
12 Mbps: -84 dBm
18 Mbps: -83 dBm
24 Mbps: -79 dBm
36 Mbps: -77 dBm
48 Mbps: -72 dBm
54 Mbps: -70 dBm

附件4

功能与需求
技术参数与性能指标
管理用户数*
≥500 用户点
过滤数据库要求*
*网址数据库规模≥4000万网站信息，提供数据库每天自动升级；*支持≥90种以上的网站分类；支持≥50种语言网站识别
网站过滤功能*
*提供代理回避、网页聊天工具等特殊网站分类
可自定义URL、黑白名单，可过滤关键字、特定后缀文件；
可基于时间、用户、用户组、工作日来制定过滤策略；
*提供过滤搜索引擎缓存或页面转换网站内容；
*提供图片搜索引擎过滤功能
安全功能*
实时检测和拦截存在恶意移动代码、间谍软件、网络钓鱼、键盘记录网站、僵尸网络等潜在的有害软件或其他网络骗术的网页,精确检测与阻断木马和后门程序的反向通道，切断客户端与服务器端之间的通讯连接请求，防止关键信息泄漏，有效保障用户机密信息安全。
协议管理功能*
*要求能够识别≥100种的互联网协议(QQ、BT等)，并能定期更新最新应用和协议信息；
*要求提供针对流媒体协议的管控功能；
*要求提供专用代理回避软件、恶意流量识别功能；
*根据带宽耗用情况自动开关特定协议；
部署方式*
*必须支持旁路与网关设备结合等多种部署方式，可与主流品牌设备，如CISCO、JUNIPER、CHECKPOINT、Bluecoat、Nokia防火墙作联动。
日志功能*
*可将多个日志数据库虚拟成一个，能产生跨月、跨季度、跨年度的总结性报告；可提供定时产生报告，自动发送邮件等功能
报表功能
要求具有网页方式报告、图形图标方式报告等多种表报形式，要求提供≥80种以上的报表模板，并能以常用格式导出，如：PDF、HTML、DOC等；
可制定不同报表查看角色，不同角色有不同浏览权限。具有选择性日志功能；
可提供定时产生报告，自动发送邮件等功能
管理功能*
*支持多种管理方式，提供分级管理功能和分级报表功能；
*提供异常访问事件自动报警、系统异常状态自动报警功能。
*提供管理员审计日志
*可结合网管系统，支持SNMP协议

附件5

功能与需求
技术参数与性能指标
交换容量
交换容量≥32Gbps
包转发率
包转发速率≥39Mpps
端口数量
千兆光纤接口≥2
10/100/1000M自适应接口≥48
MAC地址数
≥8000个
VLAN数目
≥250个
硬件性能
可提供无阻塞的第2 层交换，支持集成化语音、视频和数据体系结构，支持1000BASE-SX、1000BASE-LX/LH、1000BASE-ZX 千兆模块
二层协议
支持STP、802.1q、支持PVST+、PVRST协议，支持EtherChannel技术、快速EtherChannel和GigabitEtherChannel技术，支持IGMP监听v1、v2和v3及针对IPv6的MLD v1和v2侦听
QoS支持
要求硬件支持每端口4个队列，可实现对多达四种类型数据流的区别管理，基于全面第三和四层报头（仅限IP）的分类和标记基于IP服务类型（TOS）或DSCP的分类和标记等细化的QOS管理
安全
支持TACACS+和 RADIUS认证；支持802.1x动态VLAN和ACL；支持DHCP侦听功能；支持端口安全性功能；支持SPAN入侵检测；支持BPDU保护，BPDU排程，生成树根保护
网络管理
支持基于WEB的管理
