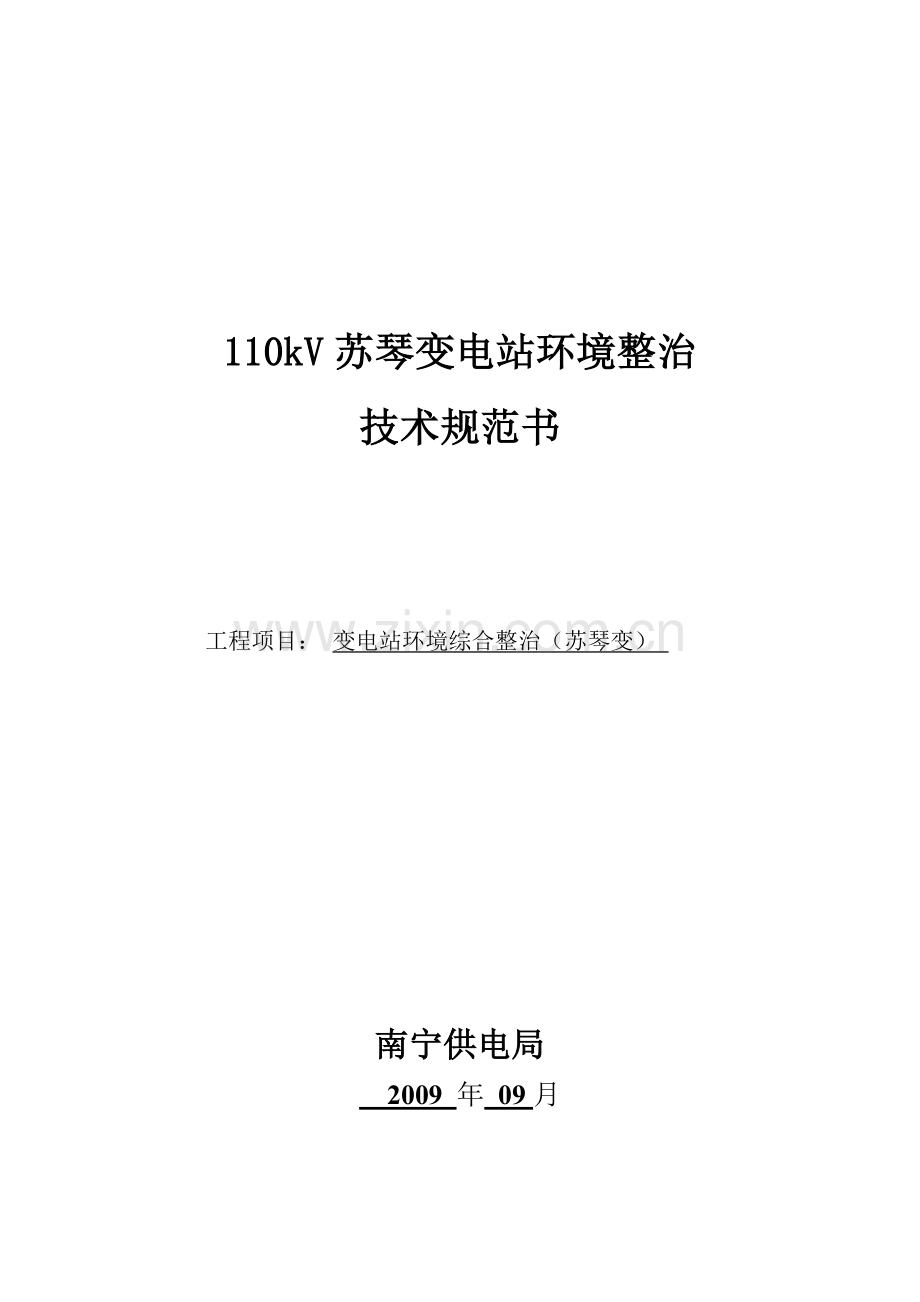

110kV苏琴变电站环境整治
技术规范书

工程项目： 变电站环境综合整治（苏琴变）

南宁供电局
2009 年 09月

目 录

1 总则
2工程概况
3 工程整治要求
4 施工工艺标准

附件一 差异表
附件二 投标人需要说明的其他问题

１ 总则
1.1本规范书适用于220kV苏琴变电站建筑物及生产环境施工整治，它提出220kV沙田变电站建筑物及生产环境施工整治规模、工艺等方面的技术要求。供方可提供高质量的产品和附件来满足规范书中设计及工艺的标准要求。
1.2本规范书提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。
1.3 供方应以书面形式对本规范书的条款逐条做出详细应答，确认对本规范书要求的满足和差异，对偏差部分应列出偏差表作详细描述。
1.4 本规范书所使用的标准如与供方所执行的标准有偏差时，按高标准执行。
1.5 本规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本规范书未尽事宜，由需供双方协商确定。
1.7 标准
本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，对国家有关的强制性标准，必须满足其要求。

供方在执行本规范书所列标准有矛盾时，按较高标准执行。
2 工程概况（广西电网公司变电站室环境综合整治 桂电生【2009】15号文）
2.1主控室墙面重新涂漆、围墙外墙面刷乳胶漆；
2.2更换安全工器具室门1个，杂物间门1个、10kV配电室2个门、电缆门2个、主控室后门；（注：所更换的门由甲方提供材料、安装，乙方负责修补。）
2.3主控楼排水管更换；
2.4变电站大门防腐；
2.5安装路沿石；
2.6室内电缆沟盖板更换；
2.7主控室窗帘更换。
3 工程整治要求
3.1主控楼外墙面
主控楼外墙面粘贴釉面全部凿开，全部进行处理为涂料形式。
3.2 主控楼内墙面
主控楼内各房间内墙全部重新刮腻子，刷乳胶漆，材料应采用无毒、无害、无污染的环保内墙漆。

3.3围墙外墙面
围墙外墙面重新刷乳胶漆。
3.4主控楼门
主安全工器具室门1个，杂物间门1个更换新的成品木门，10kV配电室2个门、电缆门2个、主控室后门更换为成品钢制防盗门（注：所更换的门由甲方提供材料、安装，乙方负责修补。）
3.5 主控楼窗帘
窗帘已污秽、破损、与周围环境不和谐，应进行更换，窗帘要求简洁大方。
3.6 变电站大门防腐
重新打磨除锈干净后再涂防腐漆，防腐漆要求耐酸耐腐蚀，保质期应在10年。
3.7主控楼排水管更换
变电站主控楼排水系统已使用多年，排水管道已老化、渗漏,排水系统改造为出水口埋设到地下。室内生活给水管采用PP-R给水管，室内排水管道采用PVC-U管，按照《电力建设施工质量验收及评定规程 第一部分：土建工程》进行验收。
3.8安装路沿石
变电站技改前的道路没有装设路沿石，要求进行加装，
每块路沿石的长宽高要均匀，不得大小不一 ，安装高于地面

10-15公分.按要求涂上黄黑涂料。主要通道有留有缺口，以便检修车辆进出。
3.9配电室室内电缆沟
更换所有室内电缆沟盖板，要求应与室内地面同一水平高度，盖板面统一不得大小高低不一致保证盖板的平整和美观，新电缆沟盖板选择厚度为5CM的热镀锌角钢电缆沟盖板。
3.10安装门铃
要求门铃安装到门卫室。
3.11安装及售后服务要求：内、外墙涂料：采用多乐士高强弹性外墙涂料，保质期10年；主控楼排水：室内生活给水管采用PP-R给水管，室内排水管道采用PVC-U管；室内电缆沟：新电缆沟盖板选择厚度为5CM的热镀锌角钢电缆沟盖板。
3.12工期要求：要求2个月完成
3.13详细工程情况
序号
项目名称
项目范围
工程量
单位
备注
1
主控楼外墙面

1.1
铲除外墙砖
主控楼、10kV配电室
920
㎡

1.2
外墙面抹灰
主控楼、10kV配电室
920
㎡

1.3
外墙面刷乳胶漆
主控楼、10kV配电室
920
㎡
多乐士涂料
1.4

内面刷乳胶漆

主控楼、10kV配电室
100
㎡
多乐士涂料
2
门

2.1
更换钢制木门
安全工器具室门1个，杂物间门1个、
6
㎡
甲方负责提供材料，修补由乙方负责
2.2
更换钢制防盗门
10kV配电室2个门、电缆门2个、主控室后门
31
㎡
甲方负责提供材料，修补由乙方负责
2.3
变电站大门防腐

20
㎡

3
给排水

3.1
主控楼排水管更换
主控楼
68
m

4
道路场地

4.1
安装路沿石
110kV、35kV设备区道路
245.5
m

5
电缆沟

5.1
室内电缆沟盖板更换
配电室
50
m

6
围墙

6.1
墙面刷乳胶漆
非弹性
1100
㎡

7
其它

7.1
窗帘更换
主控室
10
幅
甲方负责提供材料

4 施工工艺标准
4.1 主控楼外墙面
4.1. 1墙面颜色根据颜色色标应选用国家标准图集《中国建筑色卡》：浅灰色：0622 蓝灰色：0514 灰白色：1341
4.1.2对外墙采用外墙专用腻子和外墙专用涂料，涂料应采用弹性涂料有防水、防污、防霉等环保功能，保质期应在10年。墙面颜色为灰白色，线条颜色为蓝灰色。
4.1.3处理后的墙面参照南网变电站典型设计建筑物的外墙设计墙面采用蓝白相间的涂料，地脚线和窗台上的蓝色压线涂料宽为30-50公分之间，其余部分涂白色外墙涂料。根据中国南方电网VI设计要求统一颜色，统一装修手法的中等装修，与围墙大门紧邻的主控楼外立面色彩和围墙相协调统一。
4.1.4 施工工艺：
a）刮腻子两遍，打磨，刷涂封闭漆一遍，刷涂墙面漆两遍。
b）刮腻子薄厚度一致平整、洁净、连续、均匀、无气泡。
C）弹性涂料点状分布应疏密均匀。
4.1.5 材质要求：（防水、防污、防霉功能）环保功能,保质期10年指定使用品牌外墙漆料有宝邦、华氏、清士、立邦、多乐仕。
4.2 主控楼内墙面
4.2.1 主控楼内墙面施工工艺：
a）刮腻子两遍，打磨，刷涂封闭漆一遍，刷涂墙面漆两遍。
b）刮腻子时应注意薄厚度一致平整、洁净、连续、均匀、无气泡；刷乳胶漆应均匀、粘接牢固，不得漏涂、透底、起皮和掉粉。
C）弹性涂料点状分布应疏密均匀。
4.2.2 材质要求：（防水、防污、防霉功能）环保功能,保质期10年。
4.3主控楼门
4.3.1铝合金、钢、木、复合材料门窗所选用的材料，质量要符合国家标准的规定。铝合金型材表面处理：阳极氧化膜厚度为³ 10m；阳极氧化复合表膜厚度为³ 7m；铝合金门窗制作型材壁厚不小于 1.4mm.
4.3.2门窗安装工程质量标准：
a）门窗槽口宽度、高度£ 1500 mm 时允许偏差2.5 mm，＞1500 mm 时允许偏差3.5 mm；
b）门窗槽口对角线长度£ 2000 mm 时允许偏差£ 5 mm，＞ 2000 mm 允许偏差£ 6 mm；
c）门窗框的正、侧面垂直度允许偏差£ 3 mm；
d）门窗框、扇配合间隙的留缝限值允许偏差£ 2 mm；无下框时门扇与地面留缝限值允许偏差 4 ～ 8 mm。
安装时应嵌填饱满，密实且无缝隙；
4.4主控楼窗帘
4.41 帘头和吊顶要保持好距离；与房间环境要协调；收卷自如，拉开顺畅，设备室内的窗帘还应具备抗静电功能。
4.5控楼排水系统
4.51 主控楼室内生活给水管采用PP-R给水管，室内排水管道采用PVC-U管，按照《电力建设施工质量验收及评定规程 第一部分：土建工程》进行验收。
4.6电室室内电缆沟
4.6.1电缆沟盖板应与室内地面同一水平高度，盖板面统一不得大小高低不一致保证盖板的平整和美观。
4.6.2新电缆沟盖板选择：厚度为5公厘的热镀锌角钢电缆沟盖板
4.7电站围墙
4.7.1外墙原涂涂料的围墙，应重新涂外墙涂料：变电站的围墙应对内外墙面进行抹灰，采用外墙涂料涂成蓝色线条、白色墙面。根据南网设计要求：围墙上部压沿、底部30或50公分处和砖柱涂料涂蓝灰色， 其余部分涂灰白色，内外墙一致，墙面颜色根据颜色色标选用国家标准图集《中国建筑色卡》：浅灰色：0622；蓝灰色：0514；灰白色：1341。
4.7.2材质要求：外墙涂料应采用弹性涂料（防水、防污、防霉功能）环保功能，保质期应在10年。
4.8变电站门防腐
4.8.1变电站门防腐处理，要求先打磨除锈干净再涂防腐漆，防腐漆要求耐酸耐腐蚀、保质期应在10年。
4.9安装路沿石
4.9.1每块路沿石的长宽高要均匀，不得大小不一 ，安装高于地面10-15公分，水泥标号为C20.按要求涂上

附件一: 差 异 表
投标人要将投文件和招标文件的差异之处汇集成表。
差 异 表
序号
招 标 文 件
招 标 文 件
条 目
简 要 内 容
条 目
简 要 内 容

附件二:
投标人需要说明的其他问题
