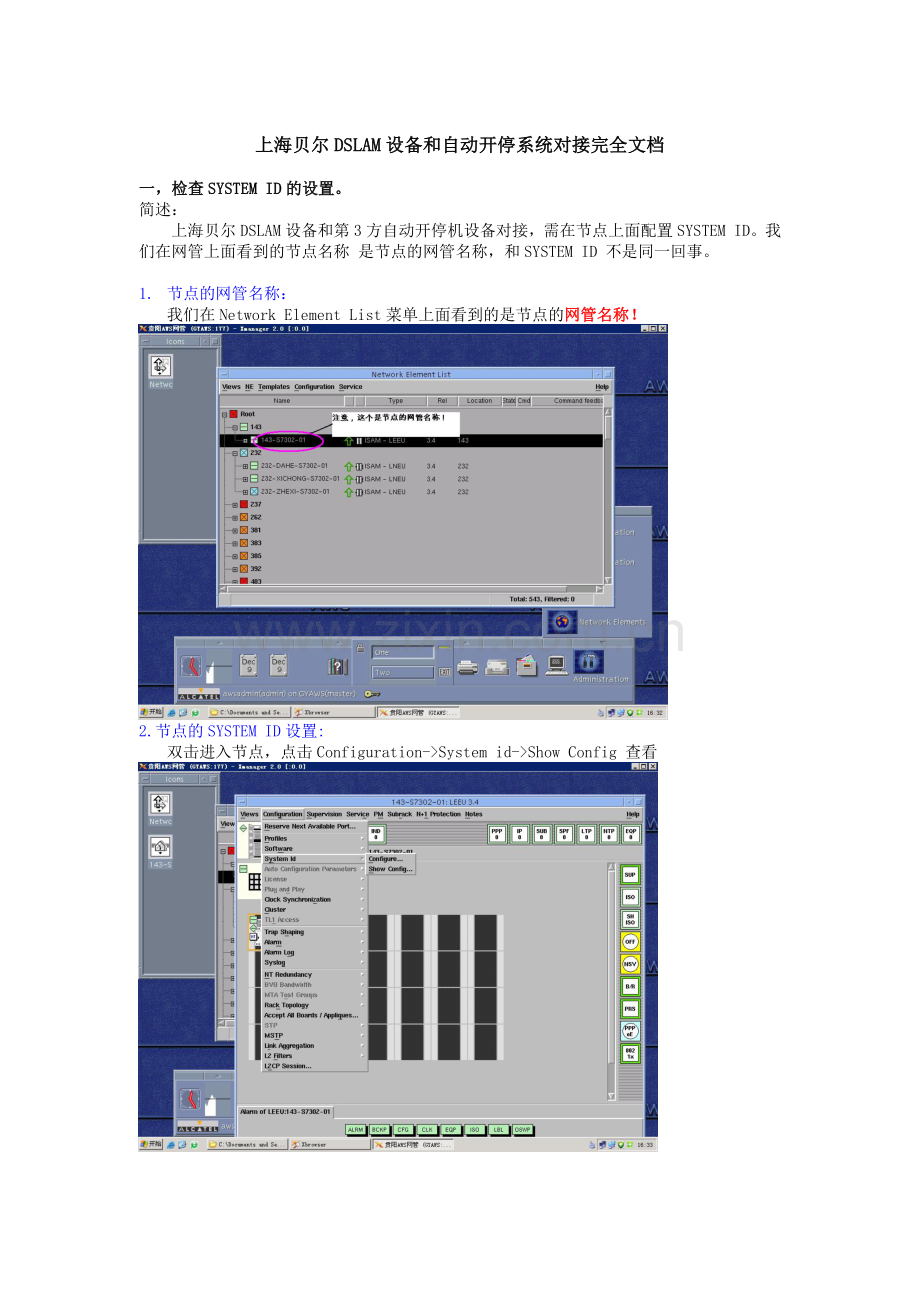

上海贝尔DSLAM设备和自动开停系统对接完全文档

一，检查SYSTEM ID的设置。
简述：
上海贝尔DSLAM设备和第3方自动开停机设备对接，需在节点上面配置SYSTEM ID。我们在网管上面看到的节点名称 是节点的网管名称，和SYSTEM ID 不是同一回事。

1. 节点的网管名称：
我们在Network Element List菜单上面看到的是节点的网管名称！

2.节点的SYSTEM ID设置:
双击进入节点，点击Configuration->System id->Show Config 查看

3.更改节点的SYSTEM ID:
点击Configuration->System id->Configure 可以更改SYSTEM ID

小结：
自动开停系统上面配置的节点名称，必需和SYSTEM ID 完全一致，否则会出现 “无法登陆网元的错误”

二，打死激活网管TL1 CLI工具
简述：
贵阳电信AWS网管目前采用的TL1 CL1工具（OSSTL1MD）为1.0版本，该版本较稳定，但当有新的节点加入，或者有修改数据（比如修改了某个节点的SYSTEM ID）就必须打死激活一下该工具的进程。
操作如下：
打开网管命令窗口，键入root密码 进入#号模式
$ su
Password:
# cd /osstl1md/bin
# ./mdstop //打死进程
# ./mdstart //激活进程
#

三，手动测试TL1 CLI工具
简述：
自动开停系统实质上就是编写程序自动利用网管上面的TL1 CLI工具向节点发送开停机命令。所以我们可以在网管上面手动输入命令对节点进行操作。
比如：有一张工单：
执行失败:网元无法登陆/ TNM1 2009-12-5 21:25:19 M 0 DENY /* ACT-USER:385-GUIDA-S7302FD-S01:SUPERUSER:::ANS#150 */ IITA /* Input, Invalid TArget identifier */ ;/

385-GUIDA-S7302FD-S01这个节点无法登陆。
当我们检查了SYSTEM ID ,打死激活过TL1 进程后，仍无法解决。这个时候我们就可以手动
测试一下TL1 工具。如果成功，则是自动开停系统的问题，如果失败，则是网管或者节点的问题。
打开网管上面的TL1 CIL工具
在网管桌面上依次点击 Administration菜单->Application->TL1 CLI(第1排第5个)
然后直接点击 ok，出现以下界面。

我们把执行没有成功的命令
ACT-USER:385-GUIDA-S7302FD-S01:SUPERUSER:::ANS#150；
复制后 粘贴到 “命令输入窗口”注意！要在命令最后加上一个分号 ；
然后点击Send 按钮。

我们看到在命令执行结果窗口出现如下提示：
IP 573480
385-GUIDA-S7302FD-S01 09-12-08 18:11:45
M 0 COMPLD
/* act-user */
/* Alcatel ADSL : This is a private computer system. */
/* Unauthorized access or use may lead to prosecution. */
/* 1 User(s) Logged On */
这个代表命令执行成功！
登陆成功后记得退出：退出命令：LOGOFF:385-GUIDA-S7302FD-S01::;
385-GUIDA-S7302FD-S01 09-12-08 18:20:42
M 0 COMPLD
/* LOGOFF:385-GUIDA-S7302FD-S01::973201 */
/* LOGGED OUT OK. */
如果出现：
TNM1 2009-12-9 2:14:13
M 0 DENY
/* ACT-USER:385-GUIDA-S7302FD-01:SUPERUSER:::ANS#150 */
IITA
/* Input, Invalid TArget identifier */
这个代表命令执行失败!

一些常用错误提示：

TNM1 2010-5-11 18:55:54
M 0 DENY
/* ACT-USER:SHHY-J0904-S03:SUPERUSER:::ANS#150 */
IITA
/* Input, Invalid TArget identifier */

出现此告警，是自动开停系统配置的节点ID和设备的SYSTEM ID不一致 导致。

M 0 DENY
/* ED-ADSL:682-S7300-09:ADSL-1-1-5-3:182708:::ADSLPROFNM="2M-256K-fast" */
SSTP
/* Status, Stopped */
/* SNMP operation failed or returned an error */
出现此告警，是系统太忙，可以尝试重新执行一遍命令即可

ED-ADSL:579-PAGY-01:ADSL-1-1-1-46::::ADSLPROFNM="2M-256K-fast";
接收返回：
579-PAGY-01 10-05-11 10:57:31
M 0 DENY
ICNC
/* Input, Command, Not Consistent */
/* The command code entered is not a valid command code. */
/* Error in VERB/MOD at position = 3. */
;
出现该错误，原因是 自动开停系统给的参数有错！！！
针对该条命令，579-PAGY-01是 7302ISAM设备，属于XDSL，，他给的位置参数应为XDSL,而不是ADSL.

ED-ADSL:528-S7300-02-03-04:ADSL-1-1-2-8::::ADSLPROFNM="3M-384K-fast";
接收返回：
IP 698002
<

528-S7300-02-03-04 10-05-11 11:39:11
M 0 DENY
/* ED-ADSL:528-S7300-02-03-04:ADSL-1-1-2-8:698002:::ADSLPROFNM="3M-384K-f */
/* ast" */
EQWT
/* Equipage, Wrong Type */
/* XDSL facility type detected */
;
出现此错误，是由于，528虽然是7300设备，但他的1,2槽在故障处理中均已换成ABLT-D板（XDSL的板子），所以对
528的1,2槽位的端口操作时，请使用XDSL，而不是ADSL。

ED-ADSL:381-S7300-06:ADSL-1-1-9-16:::::IS;
接收返回：
381-S7300-06 10-05-11 16:11:59
M 0 DENY
/* ED-ADSL:381-S7300-06:ADSL-1-1-9-16:130473::::IS */
SARB
/* Status, All Resources Busy */
/* Database is in use by another manager. */
;

出现此错误，是由于系统太忙，可以等一会，重新发送命令即可。

<END>
2009-12-8
