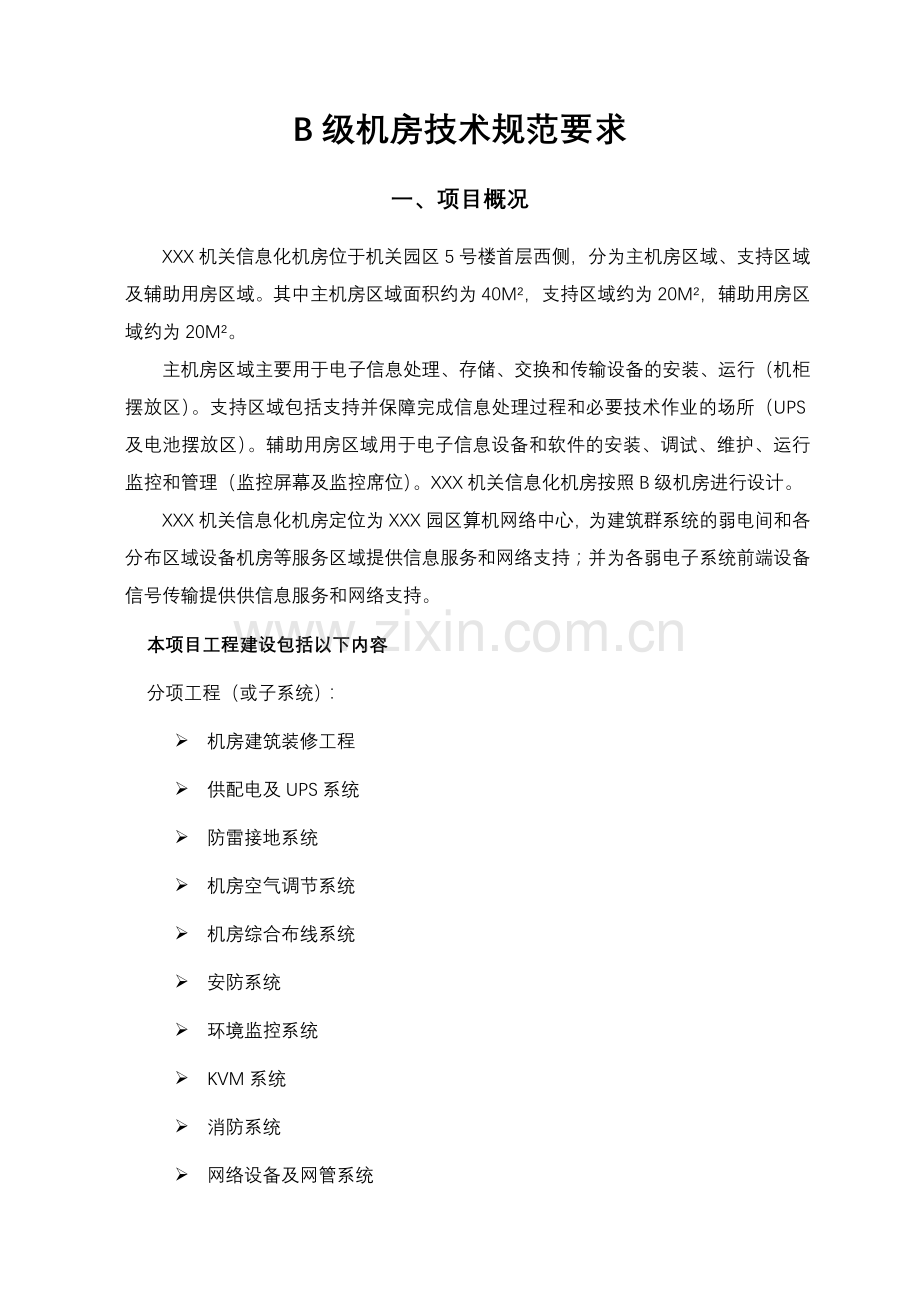

B级机房技术规范要求
一、项目概况
XXX机关信息化机房位于机关园区5号楼首层西侧，分为主机房区域、支持区域及辅助用房区域。其中主机房区域面积约为40M²，支持区域约为20M²，辅助用房区域约为20M²。
主机房区域主要用于电子信息处理、存储、交换和传输设备的安装、运行（机柜摆放区）。支持区域包括支持并保障完成信息处理过程和必要技术作业的场所（UPS及电池摆放区）。辅助用房区域用于电子信息设备和软件的安装、调试、维护、运行监控和管理（监控屏幕及监控席位）。XXX机关信息化机房按照B级机房进行设计。
XXX机关信息化机房定位为XXX园区算机网络中心，为建筑群系统的弱电间和各分布区域设备机房等服务区域提供信息服务和网络支持；并为各弱电子系统前端设备信号传输提供供信息服务和网络支持。
本项目工程建设包括以下内容
分项工程（或子系统）：
Ø 机房建筑装修工程
Ø 供配电及UPS系统
Ø 防雷接地系统
Ø 机房空气调节系统
Ø 机房综合布线系统
Ø 安防系统
Ø 环境监控系统
Ø KVM系统
Ø 消防系统
Ø 网络设备及网管系统
Ø 光缆敷设及熔接
Ø 配线间整理及墙面装修
Ø 机房设备搬迁及系统割接
二、建设原则
XXX机关信息化数据中心机房的建设，应根据计算机科学的发展趋势，长远规划，为计算机设备和工作人员创造一个安全、可靠、宽松、舒适的工作场地，保证计算机系统的可靠性；延长计算机系统的使用寿命，保证场地工作人员的身心健康。建设过程中应考虑以下基本原则：
l 安全可靠性
l 高可用性
l 可管理性
l 绿色节能、环保
l 先进性与经济
l 舒适性
l 规范化与标准化
l 灵活性和可扩展性
l 保密性
三、建设依据
本工程建设应满足国家现行的电子信息系统机房建设的标准及规范，并适当参考相关国际主流标准，施工、验收时需满足下列标准及规范（包括以下标准及规范，如有更新版本，参照新版本执行）。
（一）机房装修标准和规范：
l 《电子信息系统机房设计规范》（GB50174-2008）
l 《电子信息系统机房施工及验收规范》（GB50462-2008）
l 《电子计算机场地通用规范》（GB/T2887-2000）
l 《计算站场地安全要求》（GB9361-88）
l 《防静电活动地板通用规范》（SJ/T 10796-2001）
l 《建筑装饰装修工程质量验收规范》（GB50210-2001）
l 《建筑内部装修设计防火规范》（GB-50222－95）
l 《建筑设计防火规范》（GB50016-2006）
电气系统标准和规范：
l 《民用建筑电气设计规范》（JGJ 16-2008）
l 《供配电系统设计规范》（GB 50052-2009）
l 《低压配电设计规范》（GB 50054-2011）
l 《工业与民用供电系统设计规范》（GBJ 52-82）
l 《低压配电装置及线路设计规范》（GBJ54-83）
l 通用用电设备配电设计规范(GB50055-2011)
l 《工业企业照明设计标准》（GB 50034-1992）
l 《建筑物防雷设计规范》（GB 50057-2010）
l 《工业企业通信接地设计规范》（GBJ 79-85）
l 《建筑物电子信息系统防雷技术规范》（GB 50343- 2012）
（二）弱电系统标准和规范：
l 《智能建筑设计标准》(GB/T50314—2006)
l 《民用闭路监视电视系统工程技术规范》(GB 50198-2011)
l 《入侵报警系统工程设计规范》（GB50394-2007）
l 《出入口控制系统工程设计规范》（GB50396-2007）
l 《视频安防监控系统工程设计规范》（GB50395-2007）
l 《安全防范工程程序与要求》(GA/T75-1994)
（三）空调通风系统标准和规范:
l 《采暖通风与空气调节设计规范》（GB50019-2003）
l 《通风与空调工程施工质量验收规范》(GB50243-2002)
（四）消防系统标准和规范:
l 《气体灭火系统设计规范》GB50370-2005
l 《气体灭火系统施工及验收规范》GB50263-2007
l 《火灾自动报警设计规范》GB50116-98
l 《火灾自动报警系统施工及验收规范》GB 50166—2007
四、环境指标要求
XXX机关信息化机房肩负着整个机关园区信息化系统的正常运行的同事，又是信息化建设的窗口及形象亮点，因此必须满足相应的机房环境设计指标。具体环境指标包括：
l 机房的基本结构组合必须达到防尘、防震、屏蔽或亚屏蔽、防静电、空调送回风、防漏水设施、隔热、保温、防火等重点目的及水准。
（一）开机时的温度和湿度：
l 温度：23±1℃，
l 相对湿度：40%~55%，
l 最大温度变化率：<5 ℃/h（不得结露）
（二）停机时的温度和湿度：
l 温度：5~35℃
l 相对湿度：40%-70%
l 最大温度变化率：5 ℃/h（不得结露）
（三）噪声：
l 有人值守的主机房和辅助区，在电子信息设备停机时，在主操作员位置测量的噪声值应小于65dB(A)。
（四）电磁干扰：
l 无线电干扰场强，在频率为0.15-1000MHz时，不应大于126db；磁场干扰环境场强不应大于800A/m。
（五）振动：
l 在系统停机条件下，地板表面垂直及水平方向的振动加速度不应大于500mm/S2。
（六）静电：
l 地面、吊顶、吊顶及工作台面的静电泄露电阻，应符合现行国家标准《计算机机房用活动地板技术条件》的规定；绝缘体的静电电位不应大于1KV。
（七）照度：
l 机房和基本工作间的平均照度为≥500勒克斯（离地面800mm处），辅助房间的平均照度为≥ 300勒克斯（离地面800mm处），应急照明（蓄电池）的平均照度为≥50勒克斯（离地面800mm处）。消防疏散指示照明的平均照度为≥5勒克斯（离地面800mm处）。
l 电压、频率允许变动范围：
l 单相220V+4%—220V-8%；50HZ±0.5HZ。
l 瞬间变动电压不能超过220V±15%。
接地电阻：
l 交流工作接地﹤1Ω；
l 计算机系统直流工作接地﹤1Ω；
l 安全保护接地﹤4Ω；
l 防雷保护接地﹤10Ω（处在有防雷设施的建筑群中可不设此地）。
l 联合接地电阻﹤1Ω；
五、各子系统技术要求
（一）机房建筑装修工程
1. 设计内容
机房建筑装修工程主要包括地板、墙柱面、吊顶、门等方面的内容。所有装饰、装修材料必须使用环保产品。
机房区域规划应包括以下子功能区域：
序号
房间名称
面积（平方米）及功能要求
1
主机房
面积约40平米，放置机柜及精密空调。
2
UPS配电室
面积约20平米，用于放置UPS及配电柜。
3
监控中心
面积约20平米，用于放置监控设备。
下图为机房分区示意图，内部墙体材料、门开向、房间面积仅作为参考，投标人按照B级机房标准及实际需求设计。

2. 装修设计原则
l 合理规划功能区域;
l 空调分区合理，机房温湿度满足规范要求；
l 配有气体灭火、防潮、防水、防尘、防盗、防磁、防鼠等设施；
3. 现场条件
机房所在建筑为一层，板下净高约3.2米，（具体面积及尺寸以勘场结果为准），空调室外机、设备安装位置现场勘查确定。主机房、UPS配电室、监控中心由甲方在原有地面基础上下挖500mm,并做好相应的地面处理。
4. 机房建筑装修工程具体要求
机房装修材料符合《建筑内部装修设计防火规范》（GB-50222－95）2005版的规定，机房内装饰材料选用气密性好、不变色、不起尘、易清洁、耐腐蚀，在温、湿度变化作用下变形小的材料。
1) 地板工程
主机房、UPS配电室、监控中心敷设无边复合抗静电活动地板。
要求：
l 采用支座及桁梁支承式，即桁梁连接支座、桁梁支撑地板的支撑安装方式，主要由地板、支座、桁梁、螺钉等组成，横梁上面需黏贴黑胶条，减缓噪音。
l 基本尺寸是600mm×600mm，其极限公差±0.2mm，板厚的基本尺寸为35mm，其极限公差为±0.3mm。地板所带有的贴面表面柔光、不打滑、耐污染、耐腐、耐磨。支架上座钢板厚度为3 mm，下座钢板厚度为2 mm，管壁厚度1.6 mm，横梁采用热镀锌，厚度为1.0 mm，上面黏贴缓冲胶条。
l 在温度为15℃～30℃，湿度为30%～70%的情况下，活动地板的系统电阻值为1.0×106～1.0×1010欧姆。
l 滚动荷载（动态的）：用直径Φ75mm，宽度46mm的硬塑性轮子在同一轨道上以不小于454Kg的承重来回压10次，板面永久变形小于0.5mm，弹性变形不大于1mm。
l 支架基座承受22870N力时无挠曲现象，支架在动态载荷时，水平移动小于1.5mm，垂直挠度小于1.0mm。
地板按照国家标准要求铺设。根据设备的摆放位置合理放置通风地板。活动地板下地面做水泥砂浆找平层，完成面应平整，光滑，涂刷不易脱落型环保防尘漆。机房专用空调区域地板下采用保温处理。机房内防静电地板需做等电位体,整个地板支架通过导线连成一个金属整体，并与主接地极良好连接。
2) 墙柱面工程
主机房墙面采用单或双面彩钢板，并做好保温处理。UPS配电室、监控中心采用ICI防尘防霉乳胶漆。
彩钢板要求：
l 钢板厚度≥0.6MM烤漆钢板，钢板表面漆为硬化多元聚酯涂料，采用静电哑光烤漆喷涂工艺，防潮、防霉，耐酸碱、隔音、防火、防静电，表面细腻、平滑、平整度好、美观大方、保养简单。
l 骨架采用75mm*50mm热镀锌龙骨。
l 防火性能：符合两个小时防火时效试验规定，耐燃一级防火标准。
l 隔音性能：隔音率 500Hz可达 48dB。
l 隔热保温性能：热容量大、吸湿性强、孔隙率高，导热系数小。
l 均可拆卸再复原，可方便进行组装拆卸，对维护水电，线路改造等非常便捷。
l 板与板之间饰条连接，标准单元墙板均可互换，墙体拐角以及柱子采用同色专业收边处理，使拐角与墙面保持一致。
3) 天花吊顶工程
机房区域吊顶采用铝合金条形微孔吊顶板，机柜热通道上方吊装条形铝合金百叶回风口。灯具采用嵌入式双管格栅灯。
吊顶材料要求：
l 基材采用3000系列等级铝合金板,材质达到GB3880标准,主要规格600×600mm,完成厚度为0.8mm；板折边高度为22mm、26mm和和30mm。
l 针孔天花，孔径φ2.3mm或φ2.5mm，孔中心距5×5mm，穿孔率为16%，背面贴高级吸音无纺布。
l 板面涂层采用进口静电粉末喷涂，正面涂层厚度不小于60μm，正表面为9010#色。
l 配有专门的吊装系统，配置专用镀锌钢38主龙骨（断面12×38×0.8mm）、38主龙骨吊码、A字镀锌钢龙骨（断面18.5×38.5×0.45mm）、A字型吊件，吊杆间距不大于1200mm，每件板均能独立装配和拆卸。
l 面板制造公差：宽度0～-0.1mm，板端偏差夹角0～±0.5。
l 耐火性能：符合国家防火规范要求，并通过国家防火检测机构之检验，具有检验报告。
l 产品使用期限，在正常使用环境下≥10年。
4) 门窗工程
对主机房及支持区域的窗户用金属彩钢板进行封堵，在不破坏办公楼整体外观的情况下，保障机房的密封效果。机房各功能间采用甲级钢质防火门，为便于设备进出，门高不低于2200mm，门宽能保证精密空调等大型设备正常出入，钢质门表面应采用高品质亚光静电喷涂，门框三侧应有良好密封效果。
5) 防水
专用空调机周围做混凝土挡水墙，并考虑坡度，挡水台内应做防水处理，宜采用新型绿色环保产品。北侧墙体及内部管道应作合理防水处理，实际需求现场勘查，满足机房安全需要及采购人要求。
（二）供配电及UPS系统
1. 工程界面
机房电气工程内容主要包括：供配电系统，UPS系统，照明系统。机房施工单位负责安装输入配电柜及ATS开关，开关上级电缆及其它供电设备由其它施工单位负责。
2. 设计原则
l 配电系统采用交流50HZ，380V/220V，接地系统采用TN-S方式，零线和地线分开设置。
l 机房内所有管道须进行防锈处理，所有线缆须用钢制桥架、线槽或钢管。
l 机房内计算机电源系统的所有接点均应镀铅锡处理，冷压连接。
l 动力配电柜由自动空气开关控制，设过负荷、短路及缺相保护等功能，并设有智能仪表显示，另外动力配电柜具有火警联动保护功能，与消防系统联动及时切断电源。
l 交流配电应具备遥测和报警以下内容：主要开关的开关状态、市电故障、输入电压、输入电流；
3. 供配电及UPS系统具体要求
1) 供配电系统
l 机房供电系统采用三相五线制一类供电。
l 机房配电系统包括机房辅助设备动力配电系统和机房计算机设备动力配电系统。机房辅助设备动力配电系统采用市电电源，计算机设备动力配电系统采用UPS电源。
l 机房设置输入配电柜2台，一台为动力输入配电柜，负责对精密空调等辅助设备动力系统供电；一台为UPS输入柜，负责对UPS供电。输入配电柜采用双路市电输入供电，并具有ATS电源自动切换功能。
l 新建机房照明、插座配电箱，电源由附近竖井配电箱备用开关引入。
l 为防止感应雷、侧击雷沿电源线进入机房损坏机房内的重要设备，在电源配电柜电源进线处安装浪涌防雷器。
配电柜要求：
l 配电柜应设置智能表，以便检查供给计算机的电源电压、电流等参数，并应设置转换开关以便能随时检查三相电流的不平衡情况；
l 配电柜具有通讯接口，并集成至动力与环境监控系统中。对每台配电柜的输入均可实现电流、电压、频率、用电功率的监测。对UPS配电柜的输出开关的通断应能进行监控；
l 配电柜应根据计算机系统的设计要求，设置必要的中线、安全地、逻辑地的接线端子，配电设计要考虑与其他专业的接口问题，解决好电气系统与空调及新风系统、电气系统与弱电系统的相互接口，适时提出并交换相互的要求，从而完成一个整体的设计。
2) UPS系统：
机房建设按照B级标准，UPS电源系统按2+1进行配置。UPS电源采用三台60KVA UPS并机运行；电池后备时间为1.5小时全部配电柜都采用开关装置。强电电源线均采用下走线的方式。电池组选用12V的阀控密封铅酸蓄电池。
UPS技术要求：
l 可功率升级
l 内置手动维护旁路
l 界面直观的显示器
l 具备并机能力
l 全正面维护
l 电源高可用性
l 基于IGBT技术，确保电力质量
l 允许接入两路独立输入电源，有效提升可用行
l 多达6台UPS可并联增容或冗余运行
l 内置静态旁路和手动维护旁路
l 网络管理卡可以轻松地讲UPS集成到网络管理系统
额定功率(60kVA/54kW)
交流电源主输入
l 输入电压范围：250V至470V，三相
l 交流电源输入和旁路输入:独立
l 输入频率范围：45-66Hz
l 输入功率因数:>0.99
l 输入电流谐波总失真度THDI:<3%满负载
旁路交流电源输入
l 输入电压范围：（380/400/415V）±10%
l 50/60Hz±10%
输出
l 输出额定电压：80/400/415V，3相+零线
l 负载功率因数：0.9超前至0.6滞后功率因数负载无需降容
l 输出频率精度：50/60Hz±0.1%
l 过载能力：125%过载10分钟；150%过载60秒
l 输出电压精度：±0.1%
l 输出电压失真度THDU：非线性满载时<2%
l 输出电压稳定度：静态时±1%，100%负载阶跃时±2%
整机效率
l 100%满载效率（AC-AC）： 93.5%
l ECO模式： 97%
环境
l 工作温度：0-40摄氏度
l 存储温度：-25-45摄氏度
l 相对湿度：0-95%，无冷凝
l 工作海拔高度：0-1000米
l 存储海拔高度：0-12000米
3) 照明系统：
l 机房照明系统包括工作照明和事故照明(应急照明)两个部分
l 机房区照度不小于500Lux
l 辅助房间照度不小于300Lux
l 事故照明不得小于规定照度的10%，即不得小于50LUX。
l 房间应全部选用不锈钢三管格栅荧光灯。线路开关控制以分组分区控制为原则。
l 应急照明可保证人员做应急处理，或安全快速地向应急出口疏散。机房应急照明系统是利用常规灯具中的一部分，采用市电与蓄电池的方式实现。出口标志指示灯和方向指示灯均为自带蓄电池型（延时时间大于90分钟）。
4) 电缆要求：
l 除接地（PE交流地线）线缆之外，均在桥架、电工管内布放，导线其载流量预留和桥架、管内空间余量应满足配电系统的扩充及工艺标准要求；
l 强电电缆桥架地板下敷设。
l 电源相线、零线、保护接地线、直流工作接地线等各种不同类电线采用不同颜色做标志。
l 电源线路在吊顶内、墙内敷设均穿钢管保护，不同回路不同电压的线不能穿在同一管内，管内穿线总面积不超过截面积的40%，管内无接头。
l 电力电缆桥架（或线槽）在地板下敷设，电力电缆桥架（或线槽）应留有不少于40％的可用预留扩容空间。
l 干线采用压线端子连接，并浸锡处理。
l 电气装置的安装应做到整齐、牢固、正确、标志明确、外观良好、内外清洁，插座必须安装牢固。
l 电气接线盒（箱）内无残留物，盖板整齐，同类设备安装高度一致。
l 中标后，供应商必须提供线缆的生产厂家产地、品牌、产品合格证书、产品质检证书和产品质量认证等相关技术规格文件；
l 电缆须在桥架内整齐、分类布置，并在两端和穿越楼板处挂标签，标明起止点；
l 电缆端接完后，须用力矩扳手复核紧固程度，用绝缘检测仪检查绝缘是否符合规范要求；
l 电缆不允许有中间接头。
5) 与相关专业的配合工程
l 投标人应与采购人制定的其他采购设备供应商积极配合，做好技术、施工界面以及安装进度的协调工作。需要配合的工作包括，但不仅限于：
l 与楼层公共区域配电供应方的配合；
l 与消防专业的联动配合。
（三）防雷接地系统
1. 防雷设计：综合接地即原大楼接地端作可靠连接，引线至主机房，机房设辅助等电位连接端子，设置机房专用等电位端子排。由等电位端子排引到各机柜的专用接地支线和机房内各电子设备的专用接地支线。
2. 接地设计；设计采用联合接地方式。机房内接地系统设置接地端子箱，各接地系统在此汇流后与建筑本体接地系统的连结点相连。
地面接地网：活动地板的钢质支架采用铜片联接，每行支架与局部等电位端子排连接，形成地面接地网。采用4×40mm紫铜带组成等电位接地网络。采用交流220V供电的设备，其金属外壳和金属支架与PE线连接。
所有设备的金属外壳(包括仪表的金属外壳)，当使用说明书无接地规定时，不作保护接地；当规定接地时，直接与其关联设备接地的接地极连接。
3. 产品要求：投标方所选用的产品需满足国家相关检测标准。
（四）机房空气调节系统
1. 机房精密空调计算参数
2. 机房各精密空调分区内均安装大量重要设备，对机房环境要求很高，室内温度、相对湿度、噪声、压力、洁净度等参数应保持在允许的波动范围内。具体技术要求应符合《电子信息系统机房设计规范》（GB 50174-2008）的规定。
开机时机房内的温度、湿度要求
级别
项目
A 级
B 级
C 级
夏 季
冬 季
夏 季
冬 季
温 度
23±1℃
23±1℃
23±1℃
23±1℃
18~28℃
相对湿度
40% ~ 55%
40%~60%
35%~75%
温度变化率
<5℃/h
不得结露
<5℃/h
不得结露
<10℃/h
不得结露
停机时机房内的温度、湿度要求
级别
项目
A 级
B 级
C 级
温 度
5~35℃
相对湿度
40% ~ 70%
20%~80%
20%~80%
温度变化率
<5℃/h
不得结露
<5℃/h
不得结露
<10℃/h
不得结露
3. 机房室内气流组织形式要求
机房内应采用下送上回的气流组织形式。
4. 机房空气调节系统需求
精密空调采用N运行方式，满足机房各区域制冷要求。主机房采用2台显冷量为30KW精密空调设备制冷。UPS配电室采用家用变频多联空调室外机。监控中心采用分体空调。机房区域吊顶内安装一台冷凝排风热回收机组及两台排风机。
5. 精密空调技术要求
l 采用下送风风冷机组
l 机组采用涡旋式压缩机
l 使用电子膨胀阀
l 采用后曲离心式离心风机
l 采用无极调速风机冷凝器
l 多级全铝加热器
l 采用优化的气流模式减少了内部和出风口压降
l 采用前后双压缩机方案
l 接近100%显热比
l 所有部件实时监控
l 准确清晰显示任何事故和异常运转情况并保留100条历史记录
l 危机管理：加热器和加湿器的制动程序简单，在预设的紧急情况下，制动后仍然能够满足基本的制冷需求。
l 方便灵活地输入温湿度设定数值组
l 能够从用户终端直接方便地改变风速
l 显冷量：30.2kw
l 风机数量：1
l 额定风量m3/h：8180
l 室内机尺寸(长*宽*高)：1310*865*1960mm
（五）机房综合布线系统
1. 机房综合布线系统要求
l 机房内管路包括综合布线线槽、弱电线槽、消防管路及电气桥架。其中综合布线线槽和弱电线槽采用上进上出方式；电气桥架采用下进下出方式。线槽及桥架内的管线容积率不大于30%。综合布线线槽为300x105mm; 弱电线槽为100x100mm，电气桥架分为400x100mm、300x100mm、200x100mm三种规格。
l 综合布线线槽采用机房专用线槽。
l 网络光纤主干布线
网络光纤主干布线包括园区所有大楼接入光纤，共计8根8芯室外单模光纤，本次工程只包括光纤配线架安装，光纤介入部分不包括本次工程中。
l 机房内所有主干电缆均选用阻燃交联电力电缆（ZR-YJV），照明及辅助插座回路选用阻燃电线（ZR-BV）。
l 动力、照明和UPS电源线路安装时必须分管或分线槽敷设，不共用管道或线槽。照明电缆采用镀锌线管保护敷设，末端穿金属软管。所有金属管、金属线槽均可靠接地。
2. 产品要求：投标方所选用的产品需满足国家相关检测标准。
（六）安防系统
1. 机房安防系统要求
l 机房内设置入侵报警系统、视频安防监控系统及门禁系统。
l 在机房各主要出入口设置双鉴报警探测器。
l 在机房、UPS及配电室、走廊等重要位置设置半球型摄像机。
l 在机房各主要出入口设置门禁，对机房人员进出进行严格管理。
l 门禁管理系统与视频监控系统联动：当发出报警后，系统自动联动相应的摄像机，在显示器上自动切换到该报警位置的图像，自动启动录像等。
l 门禁管理系统与消防系统联动：紧急情况时，门禁系统能接受消防系统的联动信号自动释放电子锁。
l 入侵报警系统与视频安防监控系统联动：当探测器发出报警后，系统自动联动相应的摄像机，在显示器上自动切换到该报警位置的图像，自动启动录像等。
l 入侵报警系统与门禁管理系统联动：对于不同安全级别的房间，能自动执行布撤防，对与报警事件相关的出入口通道的控制（如关闭，不允许刷卡进出等）。
l 监控室设置3位工作台，电视墙配备1台60寸液晶电视，将所有监控点画面全实时显示在显示器上。
2. 产品要求：投标方所选用的产品需满足国家相关检测标准。
（七）环境监控系统
1. 系统概述：
为了实现机房无人化的管理必须配备机房环境监控管理系统，由计算机设备、监控软件、显示设备、监控工作台、各类传感器等组成。
对机房内动力环境设备进行统一控制与管理。主要包括机房精密空调、配电系统、UPS、空调漏水检测系统、新风机组、重要房间温湿度等。
对各分散的设备进行遥测、遥控；实时监视各设备的运行状态，记录和处理相关数据，及时侦测故障和告警信息，并通知人员处理。
空调漏水检测系统：计算机房由于地板下有大量的信号电缆和电源电缆，所以机房要绝对保证安全，一旦发生漏水现象应及时报警，并进行定位。
监控软件应符合以下技术要求：界面友好，图形驱动，操作方便；支持多种告警方式如声光、文字、图像等；灵活性和扩展性；实用性和易用性结合；性能价格比高；监控系统可以提供用户数据库。
2. 监控内容
1) 电源参数监控
采用电量检测仪检测机房区的强电列头柜进线和市电进线柜的供电质量（三相电压、电流、有功功率、无功功率、功率因数、频率等参数）。对于重要的参数，可作曲线记录，系统管理员和操作员可以通过历史曲线图查看历史每天的电压、频率、有功、无功的最大值、最小值、当前值及电压、电流峰值。通过分析有关参数的历史曲线，管理员能清楚地知道供电电源的质量是否可靠完好，为合理地管理机房电源提供科学的依据。
2) 开关状态监控
监视各级的开关状态，对于机房的重要配电开关，监视开关是否跳闸或断电等状态非常必要，一旦开关跳闸断电，计算机系统立即停止工作，将造成整个系统崩溃，如不尽快处理造成的损失将无法估计。当开关跳闸或断电时，系统自动切换到相应的运行画面，同时发出多媒体语音和电话语音、短信报警，通知管理员尽快处理，并事件记录到系统中。
3) UPS系统监控
通过UPS厂家提供的智能通讯接口及通讯协议，实时地监视UPS整流器、逆变器、电池、旁路、负载等各部分的运行状态与参数，并可修改UPS系统参数，实现UPS远程开关机等功能。系统可全面诊断UPS运行状况，实时监视UPS的各种输入/输出参数。一旦UPS报警，将自动切换到相应UPS监控子系统的运行画面。越限参数变色显示报警，并伴随有报警多媒体语音，系统进行报警记录的同时有相应的处理提示。用户还可根据需要对重要的报警事件设置电话语音拨号、短信报警功能。对于重要的参数，可作曲线记录，系统可查询一年内相应参数的运行曲线，并可显示查询选定具体时间相应时间的参数值，当天（以天为单位）该参数的最大值，最小值，方便管理员全面了解UPS的运行状况，及时地发现并解决UPS运行中出现的各种问题。
4) 精密空调系统监控
通过空调厂家自带智能通讯接口及通讯协议，系统可实时、全面诊断空调运行状况，监控空调各部件（如压缩机、风机、加热器、加湿器、去湿器、滤网等） 的运行状态与参数，并可修改空调设置参数（温度、湿度等），实现空调的远程开关机等功能。系统一旦监测到有报警或参数越限，将自动切换到相关的运行画面。越限参数将变色，并伴随有报警声音，有相应的处理提示，及相关处理提示。对重要参数，可作曲线记录，用户可通过曲线记录直观地看到空调机组的运行品质。空调机组即使有微小的故障，也可以通过系统检测出来，及时采取步骤防止空调机组进一步损坏。对严重的故障，可按用户要求加设电话语音、短信报警。同时精密空调主机可以将事件发送给指定的服务器。
5) 漏水检测系统
根据机房场地的情况及为了方便今后的维护，系统宜采用定位式（要求误差在2米范围内）漏水检测系统。系统本身包括：漏水控制器、漏水绳及漏水检测的其他辅助设备。在有可能漏水的水源周围敷设漏水绳，一旦有水泄漏碰到漏水绳，漏水绳上的监测点通过控制器将信号输到监控主机，系统在第一时间报警，监控界面自动切换到漏水监测画面上，相应的区域的变色闪烁并发出语音报警，及时通知有关人员排除漏水故障。
6) 温、湿度检测系统
在相应位置加装温湿度传感器，能全面、实时的检测、反映机房和管理间的温、湿度数值。在本系统中，探测器通过RS485或其他总线方式将温湿度信号传输到模拟量采集模块，再由智能模拟采集模块将其转换为数据信息送往监控主机，实现温湿度状态的监测。
一旦房间内实际温、湿度值越限，系统将自动弹出报警框并触发语音、短信报警，提示管理员通过调节空调温、湿度值给房间内设备提供最佳运行环境。同时系统可查询一年内相应参数的运行曲线，并可显示查询选定具体时间相应时间的参数值，当天（以天为单位）该参数的最大值，最小值，方便管理员全面了解房间的气候状况。当有设备（如空调等）发生故障时可作为参考。
3. 系统技术要求
要求采用嵌入式监控软件平台，实现对机房监控系统的远程管理，界面与实现的功能与本地基本上一致，可实现远程维护功能，值守人员可以不到机房即可远程进行系统的维护操作，包括修改图形文件，录音，增减设备等方便用户的使用。同时监控软件平台还需要采用的WEB浏览技术，在用户的局域网内只要是授权的用户，通过软件平台的权限认证后即可直接通过IE进行远程的浏览，实时浏览机房监控的设备运行情况包括视频及历史视频录像的查看、历史事件的查看等。如用户的网络具备远程接入功能的话，还可通过Internet网实现远程的浏览，方便用户外出时或离开机房时了解机房实际的运行情况。软件需要提供中心管理软件，安装在集中管理服务器中，可以把分散监控数据一起实现集中管理，为用户提供统一的管理平台，实现信息共享。
（八）KVM系统
采用纯硬件数字式双重认证架构的KVM安全管控系统，实现系统和网络的高可管理性，提高管理人员的工作效率和机房安全级别，节约机柜空间和机房面积，降低网络服务器系统的总体拥有成本，同时提供绝对安全的系统运维环境，实现对机房的智能化、无人化高效管理。
本期机房需配置3套双电源32端口的数字KVM交换机和96个支持虚拟媒体和鼠标自动同步功能的智能服务器接口模块，在监控中心内配置1台双电源管理主机、1台同一厂商纯硬件集中管控系统平台。
（九）消防系统
1. 系统架构
主机房消防系统采用气体灭火系统。灭火药剂采用七氟丙烷，其灭火原理是对火焰产生物理变化及通过化学抑制中止燃烧反应达到灭火原理。
设自动控制和手动控制两种启动方式，设备自带全套控制装置并输出相关信号。设计灭火浓度8%，设计喷放时间≤8s，灭火浸渍时间10min，系统可控延迟喷射时间≤30s。火灾时，同一防护区内的各台预制七氟丙烷气体灭火
系统装置必须同时启动，其动作响应时差≤2s。
储存装置的储存容器与其它组件的公称工作压力，不小于在最高环境温度下所承受的工作压力。在储存容器或容器阀上，设安全泄压装置和压力表。
2. 该系统对各专业及供货厂家要求如下：
l 防护区维护结构及门窗的耐火极限不低于0.5h，耐压强度不低于1200Pa。
l 防护区设置泄压口，泄压口应位于防护区净高的2/3以上。
l 喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭。
l 消防控制中心应显示本系统的报警信号、灭火剂释放与启动信号、手动与自动控制状态信号及系统故障状态
l 信号等信息与指令。
l 保护区的门向疏散方向开启，并能自动关闭，用于疏散的门能从防护区内打开。
l 在保护区外设置声、光报警、释放信号标志及气体喷放指示灯。
l 为保证人员的安全撤离，在释放灭火剂前，应发出火灾报警，火灾报警至释放灭火剂的延时时间为30S
l 自动控制装置应在接到两个独立的火灾信号后才能启动。手动控制装置和手动与自动转换装置应设在防护
l 设置气体灭火的场所需配备专用的空气呼吸器或氧气呼吸器。
l 气体灭火系统的电源，应符合国家现行有关消防技术标准的规定，每个泄压口左侧0.5米范围内提供电源接入盒(220V,0.2Kw)。
l 气体灭火系统灭火剂输送管道采用无缝钢管，其质量应符合现行国家标准《输送流体用无缝钢管》
（十）网络设备和网管系统
1．需求
XXX现有网络采用一台路由器及一台交换机作为核心网络设备，运行多年，逐渐不太适应快速发展的网络应用，在充分考虑未来信息化应用的前提下，通过本次改造，更新与新增部分设备，建立一个性能高效、运行稳定、安全可靠的网络系统，同时，为便于IT运维人员的工作需要，需建立一套使用方便、展示直观、管理高效的网络管理系统。
2．总体设计原则
能够满足现有业务需求和网络安全要求，同时能兼顾5年的业务发展需求。
★ 开放性和标准化原则
要严格按照国际国内相关标准设计实施，才能保证系统具有较长的生命力和扩展能力，满足将来系统升级的要求，因此在网络设计中充分考虑所有设备对有关国际标准协议的支持，保证与不同厂商的相应网络设备具备相互连接和相互操作的能力。
★ 高性能和可扩展性
高性能、大容量交换能力的核心网络平台保证对各种高速网络技术如千兆以太网、万兆以太网的支持，所推荐的各级网络交换机能针对各类业务的不同为各类网络应用提供足够的带宽。所推荐的网络平台尽量采用模块化技术。
★ 安全性和可靠性
核心交换平台必须具有强大的冗余和容错功能：网络平台硬件冗余及容错、网络链路冗余及容错和网络服务包括多层交换服务的冗余及容错。重要部件（如电源、核心交换引擎等）采用冗余备份设计。采用多级网络安全设计，网络交换平台和路由平台内置强大的安全功能，与专业的安全产品防火墙一起能够有效地阻止外部的非法入侵和内部的非授权操作。
★ 可管理性和可维护性
提供先进而完善的网络管理和监控工具，对网络实现一体化管理，并通过对网络性能的监控及时改善网络性能。网络管理遵循业界标准SNMP，并支持RMON和RMON2，它们在网络设备上由专用的ASIC实现。
★ 设备的先进性和成熟性
在网络通讯技术和计算机技术发展日新月异的今天，网络的选择既要遵循新技术的发展方向，采用最新科技水平，使项目具备国内乃至国际领先的地位，又要兼顾技术上的成熟性，保证系统整体性能，使整体投资达到最佳。
3.技术要求
所有网络设备必须符合标准或同等乃至更高的国际工业标准，附产品彩页、设备截图或官方技术文档。安全产品应具有国家有关安全部门颁发的安全证书。
所使用的网络设备应该符合中国的电力标准。
所使用网络设备必须提供设备的详细配置清单。
本期改造拟采购两台高性能路由器、两台高性能交换机作为核心路由及交换设备，用以替换原网络中的路由器及交换机，采用虚拟路由器冗余协议VRRP及交叉连接方式组网；新增两台安全网关UTM，采用双机冗余并行运行HA模式连接。网络拓扑见下图：

（1）核心路由器技术要求
内存
≥2G
flash闪存
≥1 G
端口速率
10/100/1000Mbps自适应
端口数量
≥3个；其中至少2个可复用的SFP光纤插槽；端口数可通过模块进行数量扩展
设备冗余功能
支持HSRP/VRRP/GLBP冗余协议，支持双机热备
路由功能
支持ARP Proxy，支持DHCP Relay ,支持DHCP Server,支持静态路由/RIP/EIGRP/OSPF/BGP，支持等价路由/策略路由
扩展插槽
至少4个增强的广域网接口卡插槽，至少4个服务模块插槽
扩展安全功能
硬件就绪的路由器安全功能，未来可通过开通license的形式增加IpsecVPN/SSLVPN等安全特性功能
扩展语音功能
硬件就绪的路由器ip语音功能，未来可通过开通license的形式增加语音特性支持，通过增加扩展卡能够直接与模拟线路／30B+D数字线路等语音信号对接
链路备份功能
要求具备3G无线链路备份功能，即路由器可以通过增加3G模块实现主用链路备份的能力。
可管理性
支持命令行接口(CLI)、Console口、Telnet和WEB配置管理，提供集成化、图形化管理工具
（2）核心交换机技术要求
设备规格与环境参数
背板带宽
≥2Tbps
插槽
≥9
交换容量
每插槽 ≥80 Gbps 交换容量
包转发率
≥950 Mpps
内存
≥1GB SDRAM内存
冗余设计
1+1电源冗余，单电源功率≥4000W，
端口支持
支持10/100／1000自适应RJ45接口数≥48个，
支持1000兆光口数≥48个，
支持10GE，40GE端口
支持本地矩阵交换
万兆光纤板卡
万兆光纤接口数≥16个，至少配备20个万兆多
