模拟电子技术基础实验评分标准.docx

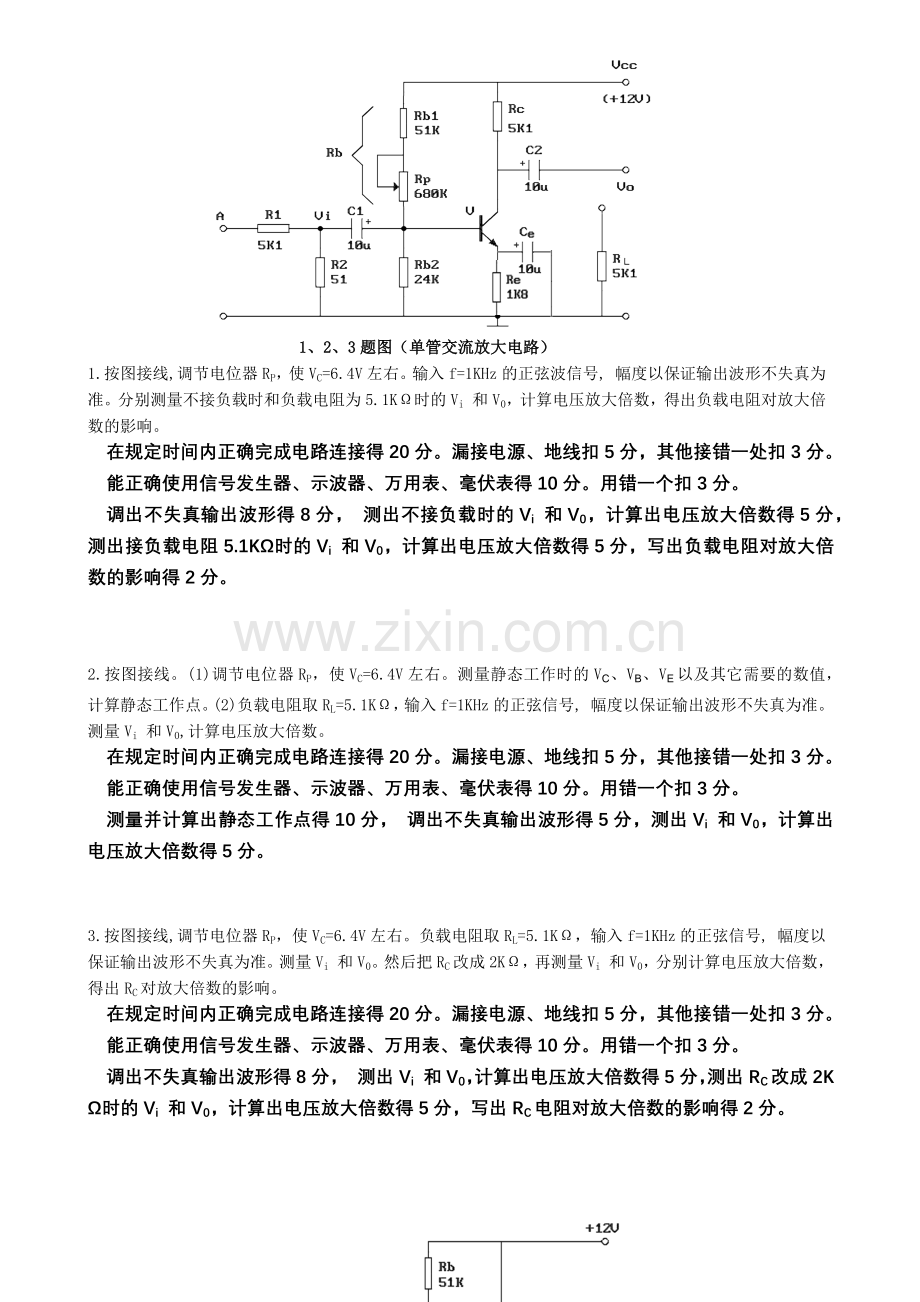

1、2、3题图（单管交流放大电路）
1.按图接线,调节电位器RP，使VC=6.4V左右。输入f=1KHz的正弦波信号, 幅度以保证输出波形不失真为准。分别测量不接负载时和负载电阻为5.1KΩ时的Vi 和V0，计算电压放大倍数，得出负载电阻对放大倍数的影响。
在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用信号发生器、示波器、万用表、毫伏表得10分。用错一个扣3分。
调出不失真输出波形得8分， 测出不接负载时的Vi 和V0，计算出电压放大倍数得5分，测出接负载电阻5.1KΩ时的Vi 和V0，计算出电压放大倍数得5分，写出负载电阻对放大倍数的影响得2分。

2.按图接线。(1)调节电位器RP，使VC=6.4V左右。测量静态工作时的VC、VB、VE以及其它需要的数值，计算静态工作点。(2)负载电阻取RL=5.1KΩ，输入f=1KHz的正弦信号, 幅度以保证输出波形不失真为准。测量Vi 和V0,计算电压放大倍数。
在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用信号发生器、示波器、万用表、毫伏表得10分。用错一个扣3分。
测量并计算出静态工作点得10分， 调出不失真输出波形得5分，测出Vi 和V0，计算出电压放大倍数得5分。

3.按图接线,调节电位器RP，使VC=6.4V左右。负载电阻取RL=5.1KΩ，输入f=1KHz的正弦信号, 幅度以保证输出波形不失真为准。测量Vi 和V0。然后把RC改成2KΩ，再测量Vi 和V0，分别计算电压放大倍数，得出RC对放大倍数的影响。
在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用信号发生器、示波器、万用表、毫伏表得10分。用错一个扣3分。
调出不失真输出波形得8分， 测出Vi 和V0，计算出电压放大倍数得5分，测出RC改成2KΩ时的Vi 和V0，计算出电压放大倍数得5分，写出RC电阻对放大倍数的影响得2分。

Vi

4、5、6题图（射极跟随电路）
4.按图接线。(1) 调节电位器RP，使电路静态工作点合适，测量静态工作时的VC、VB、VE；(2)输入f=1KHz的正弦波信号, 幅度以保证输出波形不失真为准。测量Vs、 Vi 和V0，计算电压放大倍数AV和AVS，并总结射极输出器的特点。
在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用信号发生器、示波器、万用表、毫伏表得10分。用错一个扣3分。
测量静态工作时的VC、VB、VE得5分； 调出较大不失真输出波形得5分；测出Vs、Vi 和V0，计算出电压放大倍数AV和AVS得8分；总结出射极输出器的特点得2分。

5.按图接线。调节电位器RP，使电路静态工作点合适，输入f=1KHz的正弦波信号, 幅度以保证输出波形不失真为准。测量Vs、 Vi，计算输入电阻Ri （RS=5.1K）。
在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用信号发生器、示波器、万用表、毫伏表得10分。用错一个扣3分。
调出合适的静态工作得5分； 调出较大不失真输出波形得5分；测出Vs、Vi，计算出输入电阻得10分。

6.按图接线。调节电位器RP，使电路静态工作点合适，输入f=1KHz的正弦波信号, 幅度以保证输出波形不失真为准。测量空载时的输出电压V0 和加负载时的输出电压VL（RL=2.2K），计算输出电阻Ro
在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用信号发生器、示波器、万用表、毫伏表得10分。用错一个扣3分。
调出合适的静态工作得5分； 调出较大不失真输出波形得5分；测出V0、VL，计算出输出电阻得10分。

第7题图 第8题图 第9题图

在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用直流信号源、万用表得6分。用错一个扣3分。
正确写出理论值得7分（每处1分）； 测出对应得输出电压得7分（每处1分）；计算出误差得5分，说明运算关系及产生误差的原因得5分。

7、按图接线。在输入端输入直流电压，测量对应的输出电压，并与理论值比较，填入表格，并说明运算关系及产生误差的原因。
直流输入电压Vi(V)
0.3
0.5
1
1.5
2
2.5
3
输出
电压VO
理论估算(V)
0.3
0.5
1
1.5
2
2.5
3
实际值(V)

误差(mV)

运算关系：电压跟随器，。
产生误差的原因：数字万用表测量精度误差。

8、 按图接线。在输入端输入直流电压，测量对应的输出电压，并与理论值比较，填入表格，并说明运算关系及产生误差的原因。
直流输入电压Vi(V)
0.3
0.5
1
1.5
2
2.5
3
输出
电压VO
理论估算(V)
-3
-5
-10
-15
-20
-25
-30
实际值(V)

误差(mV)

运算关系：反向比例运算，。
产生误差的原因：数字万用表测量精度误差；电阻阻值的误差，输出电压幅度的限制。

9、按图接线。在输入端输入直流电压，测量对应的输出电压，并与理论值比较，填入表格，并说明运算关系及产生误差的原因。
直流输入电压Vi(V)
0.3
0.5
1
1.5
2
2.5
3
输出
电压VO
理论估算(V)
3.3
5.5
11
16.5
22
17.5
33
实际值(V)

误差(mV)

运算关系：同向比例运算，。
产生误差的原因：数字万用表测量精度误差；电阻阻值的误差，输出电压幅度的限制。

R3
100K

第10题图 第11题图

在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用直流信号源、万用表得6分。用错一个扣3分。
正确写出理论值得7分（错一处扣1分）； 测出对应得输出电压得7分（错一处扣1分）；计算出误差得5分，说明运算关系及产生误差的原因得5分。

10、按图接线。在输入端输入直流电压，测量对应的输出电压，并与理论值比较，填入表格，并说明运算关系及产生误差的原因。

直流输入电压Vi1(V)
-0.3
0.3
0.3
0.5
1
直流输入电压Vi2(V)
-0.2
-0.2
0.2
0.3
0.5
输出
电压VO
理论估算(V)
5
-1
-5
-8
-15
实际值(V)

误差(mV)

运算关系：反向求和运算，。
产生误差的原因：数字万用表测量精度误差；电阻阻值的误差，输出电压幅度的限制。

11、按图接线。在输入端输入直流电压，测量对应的输出电压，并与理论值比较，填入表格，并说明运算关系及产生误差的原因

直流输入电压Vi1(V)
-0.3
0.3
0.3
0.5
1
直流输入电压Vi2(V)
-0.2
-0.2
0.2
0.3
0.5
输出
电压VO
理论估算(V)
1
-5
-1
-2
-5
实际值(V)

误差(mV)

运算关系：加减运算（差分运算），。
产生误差的原因：数字万用表测量精度误差；电阻阻值的误差。

第12题图 第13题图

12、按图接线。（1）计算电路的振荡频率。
（2）调整2RP使电路起振，产生基本不失真的正弦波振荡，用示波器观察振荡波形，画出振荡波形，测量振荡频率。（可加入稳幅环节）

13、按图接线。（1）计算电路的振荡频率。
（2）调整2RP使电路起振，产生基本不失真的正弦波振荡，用示波器观察振荡波形，画出振荡波形，测量振荡频率。（可加入稳幅环节）
在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用信号发生器、示波器、万用表、毫伏表得10分。用错一个扣3分。
计算出电路的振荡频率得5分； （80HZ,160HZ）
电路起振，产生基本不失真的正弦波振荡得10分；画出振荡波形，测出振荡频率得5分。

14、按图接线。（1）计算电路的阈值电压
（2）Vi输入500Hz，峰峰值为3V的正弦波，观察Vi—VO波形并记录。

在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用信号发生器、示波器、万用表、毫伏表得10分。用错一个扣3分。
计算出电路的阈值电压得10分；
正确画出Vi—VO波形（标出VOH、VOL、VTH、VTL）得10分。

15、按图接线。（1）计算电路的阈值电压；
（2）Vi接直流电压源，测出电路的阈值电压；
（3）输入500Hz，峰峰值为3V的正弦波，观察Vi—VO波形并记录。

在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用信号发生器、示波器、万用表、毫伏表得10分。用错一个扣3分。
计算出电路的阈值电压得5分；
Vi接直流电压源，测出电路的阈值电压得5分；
正确画出Vi—VO波形（标出VOH、VOL、VTH、VTL）得10分。

16、按图接线。（1）计算电路的阈值电压
（2）Vi接直流电压源，测出电路的阈值电压；
（3）输入500Hz，峰峰值为3V的正弦波，观察Vi—VO波形并记录。

在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用信号发生器、示波器、万用表、毫伏表得10分。用错一个扣3分。
计算出电路的阈值电压得5分；
Vi接直流电压源，测出电路的阈值电压得5分；
正确画出Vi—VO波形（标出VOH、VOL、VTH、VTH）得10分。

17、按图接线。写出运算关系式。
Vi输入频率为100Hz幅值为±1V（VP-P＝2V）的方波信号，用示波器观察和比较Vi与V0的幅值大小及相位关系，并记录波形。

18、按图接线。写出运算关系式。
Vi输入频率为100Hz幅值为±1V（VP-P＝2V）的正弦波信号，用示波器观察和比较Vi与V0的幅值大小及相位关系，并记录波形。
17、18题图

在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用信号发生器、示波器、万用表、毫伏表得10分。用错一个扣3分。
写出电路的运算关系式得5分；
正确画出Vi—VO波形（标出Vi与V0的幅值大小及相位关系）得15分。

19、按图接线。写出运算关系式。
输入频率为f=160Hz，幅值为±1V（VP-P＝2V）的正弦波信号，用示波器观察和比较Vi与V0的幅值大小及相位关系，并记录波形。

20、按图接线。写出运算关系式。
输入频率为f=200Hz，V=±200mV（VP-P＝400mV）的方波信号，用示波器观察和比较Vi与V0的幅值大小及相位关系，并记录波形。
19、20题图

在规定时间内正确完成电路连接得20分。漏接电源、地线扣5分，其他接错一处扣3分。
能正确使用信号发生器、示波器、万用表、毫伏表得10分。用错一个扣3分。
写出电路的运算关系式得5分；
正确画出Vi—VO波形（标出Vi与V0的幅值大小及相位关系）得15分。
