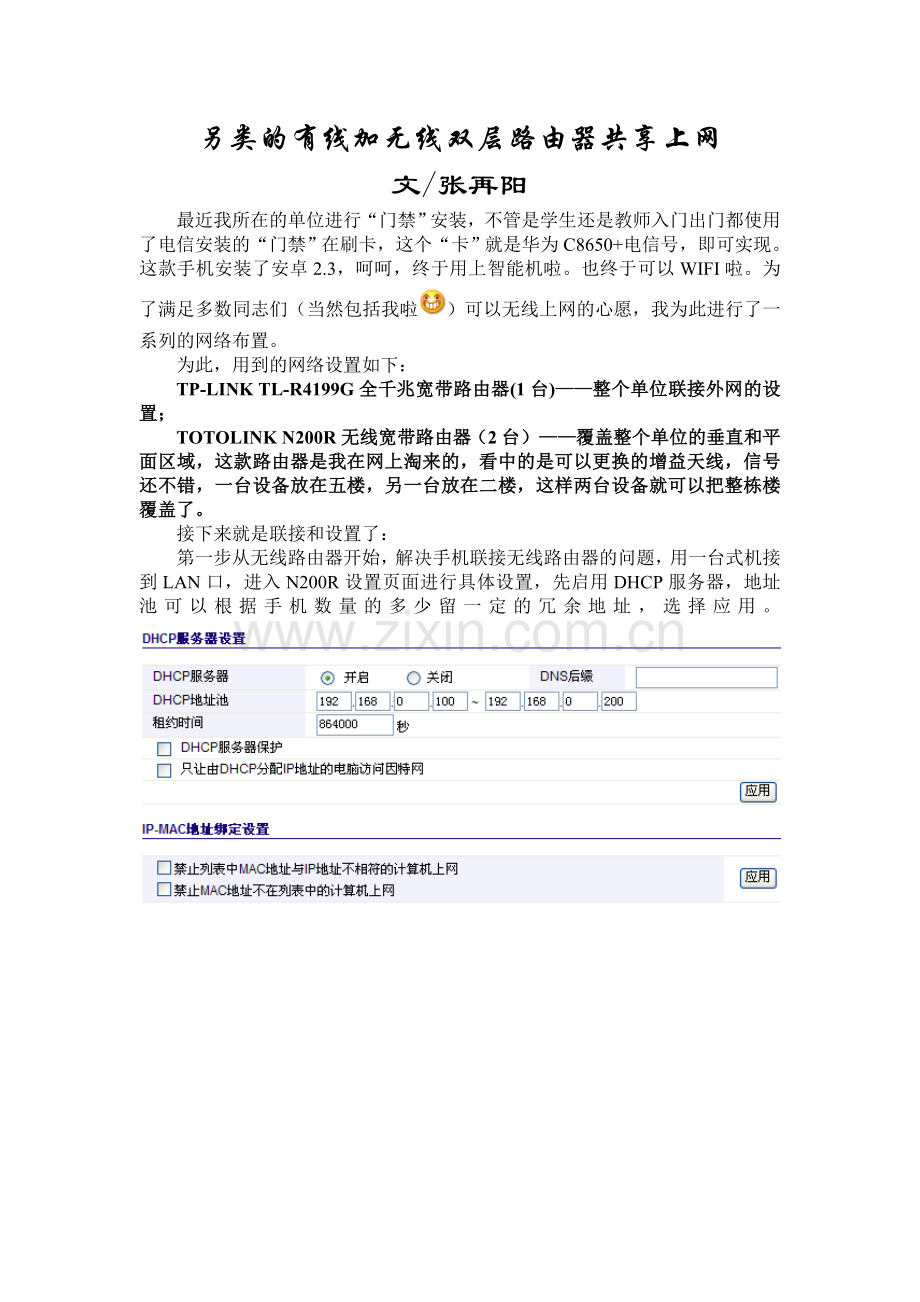

另类的有线加无线双层路由器共享上网
文/张再阳
最近我所在的单位进行“门禁”安装，不管是学生还是教师入门出门都使用了电信安装的“门禁”在刷卡，这个“卡”就是华为C8650+电信号，即可实现。这款手机安装了安卓2.3，呵呵，终于用上智能机啦。也终于可以WIFI啦。为了满足多数同志们（当然包括我啦）可以无线上网的心愿，我为此进行了一系列的网络布置。
为此，用到的网络设置如下：
TP-LINK TL-R4199G全千兆宽带路由器(1台)——整个单位联接外网的设置；
TOTOLINK N200R无线宽带路由器（2台）——覆盖整个单位的垂直和平面区域，这款路由器是我在网上淘来的，看中的是可以更换的增益天线，信号还不错，一台设备放在五楼，另一台放在二楼，这样两台设备就可以把整栋楼覆盖了。
接下来就是联接和设置了：
第一步从无线路由器开始，解决手机联接无线路由器的问题，用一台式机接到LAN口，进入N200R设置页面进行具体设置，先启用DHCP服务器，地址池可以根据手机数量的多少留一定的冗余地址，选择应用。

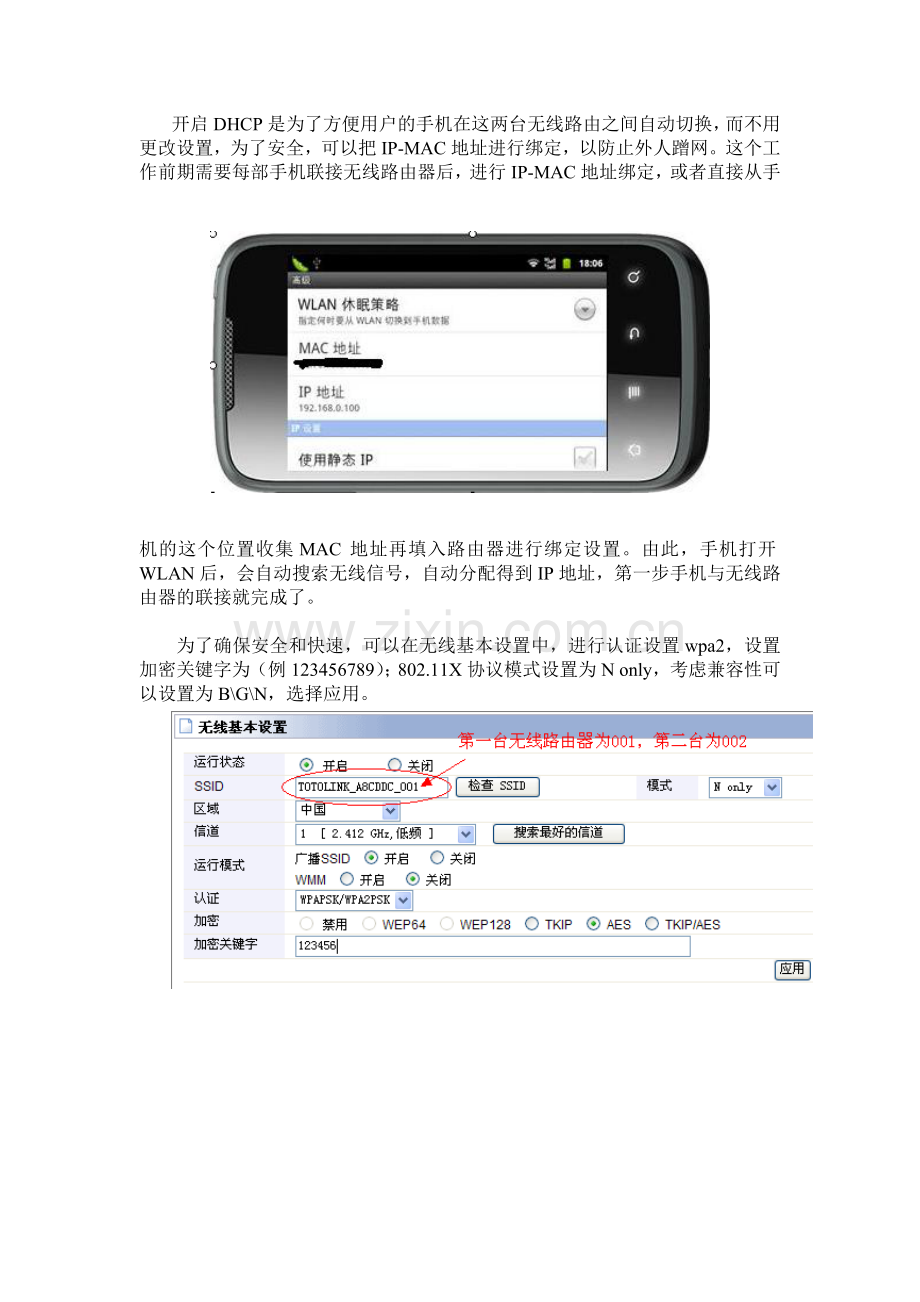

开启DHCP是为了方便用户的手机在这两台无线路由之间自动切换，而不用更改设置，为了安全，可以把IP-MAC地址进行绑定，以防止外人蹭网。这个工作前期需要每部手机联接无线路由器后，进行IP-MAC地址绑定，或者直接从手机的这个位置收集MAC地址再填入路由器进行绑定设置。由此，手机打开WLAN后，会自动搜索无线信号，自动分配得到IP地址，第一步手机与无线路由器的联接就完成了。

为了确保安全和快速，可以在无线基本设置中，进行认证设置wpa2，设置加密关键字为（例123456789）；802.11X协议模式设置为N only，考虑兼容性可以设置为B\G\N，选择应用。
第二步，无线路由器的WAN口联接到TL-R4199G的LAN口，接着设置广域网，静态IP，广域网IP填写192.168.1.250，此处注意，无线路由器的广域网IP要和TL-R4199G路由器的内网IP同一个网段，网关为192.168.1.1，DNS可填写外网的。选择应用。
接下来，台式电脑接到TL-R4199G的LAN口，登陆进行如下设置，LAN口设置192.168.1.1，掩码255.255.255.0，WAN口的设置根据我这里的情况，是固定IP，所以填写广电给我的相应信息即可。说明一下，这台路由器是整个单位上网的核心设备，所以DHCP没有开放，所有联接到这里的电脑都是把IP与MAC绑定的，此时，把无线路由器WAN口MAC地址分别填写进MAC地址过滤和静态ARP绑定设置选项中。此项设置并不需要把手机的MAC地址也填写进去，因为手机都通过无线路由器联接进了局域网，使用的是无线路由器的MAC地址。接下来把另一台无线路由器的广域网IP设置为192.168.1.251，掩码255.255.255.0，网关192.168.1.1，DNS202.103.44.150，除了无线设置中的SSID与第一台无线路由器的001不同，改为002外，其他设置一样。
第三步，测试，因台式机为单位内网用机，所以通过TL-R4199G的LAN口，可以正常上网，然后把台式机的网线接入无线路由器的LAN口，顺利打开网页。并且台式机在接入无线路由器的情况下可以同时打开TL-R4199G和TOTOLINK N200R的登陆页面。由此证明，双层路由器共享上网完成，接下来，把手机的WLAN关掉，再重新打开，输入无线路由器的加密关键字，成功联接，从此，同事们都快乐的开始了WIFI之旅。
