煤 矿 机 电 设 备 检 修 技 术 规 范
Technical Code for Maintenance of Coal Mine Mechanical & Electrical Equipment

（送审稿）
MT ××××—200×
中华人民共和国煤炭行业标准
MT
ICS 13.100
D 09
备案号：

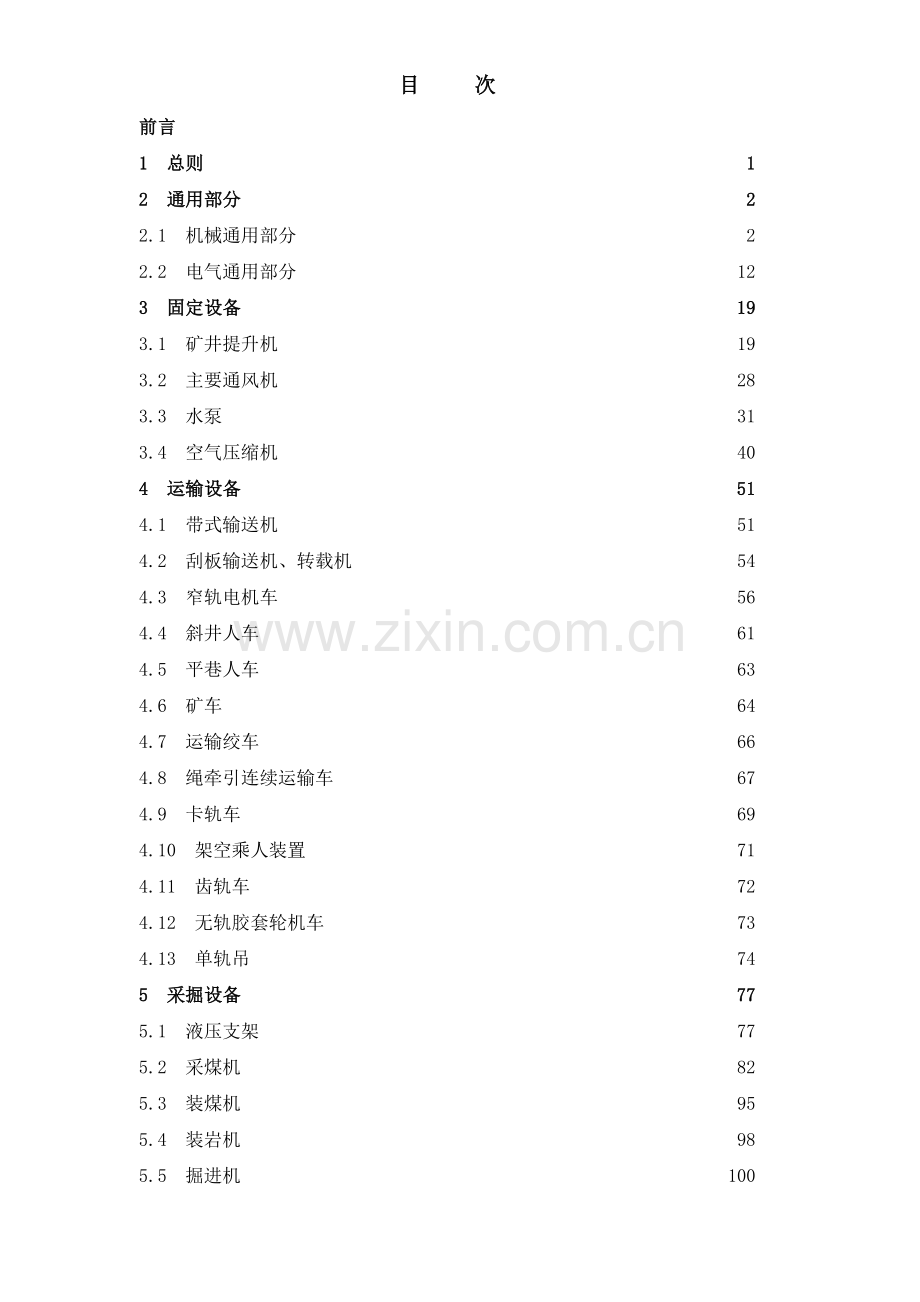

目 次
前言
1 总则 1
2 通用部分 2
2.1 机械通用部分 2
2.2 电气通用部分 12
3 固定设备 19
3.1 矿井提升机 19
3.2 主要通风机 28
3.3 水泵 31
3.4 空气压缩机 40
4 运输设备 51
4.1 带式输送机 51
4.2 刮板输送机、转载机 54
4.3 窄轨电机车 56
4.4 斜井人车 61
4.5 平巷人车 63
4.6 矿车 64
4.7 运输绞车 66
4.8 绳牵引连续运输车 67
4.9 卡轨车 69
4.10 架空乘人装置 71
4.11 齿轨车 72
4.12 无轨胶套轮机车 73
4.13 单轨吊 74
5 采掘设备 77
5.1 液压支架 77
5.2 采煤机 82
5.3 装煤机 95
5.4 装岩机 98
5.5 掘进机 100
5.6 单体液压支柱 105
5.7 乳化液泵站 108
6 电气设备 111
6.1 开关 111
6.1.1 矿用隔爆型高压配电装置 111
6.1.2 矿用高压开关柜 116
6.1.3 矿用隔爆型低压交流真空开关 121
6.1.4 移动变电站用开关 126
6.1.5 6-10kV成套配电装置 128
6.1.6 0.4kV成套配电装置 135
6.1.7 漏电保护装置 136
6.2 变压器 136
6.2.1 户外6—10kV及以下变压器 136
6.2.2 矿用油侵三相电力变压器 139
6.2.3 矿用隔爆型移动变电站及矿用隔爆型干式变压器 141
6.3 电动机 144
6.3.1 交流电动机 144
6.3.2 直流电动机 148
6.4 辅助设备 152
6.4.1 隔爆充电机 152
6.4.2 矿用隔爆型煤电钻综合保护装置 153
6.4.3 矿用隔爆型照明信号综合保护装置 154
6.4.4 矿用隔爆型检漏继电器 155
7 露天煤矿设备 158
7.1 P＆H2800XP电铲 158
7.1.1 电铲机械 158
7.1.2 电铲电气 172
7.2 运输卡车 185
7.2.1 170D/730E卡车机械 185
7.2.2 170D/730E卡车电气 195
7.2.3 CAT789机械传动卡车 203
7.3 工程机械 209
7.3.1 工程机械通用技术规范 209
7.3.2 卡特彼勒994装载机 217
7.3.3 卡特彼勒DIOR(3SK系列)履带式推土机 222
7.3.4 卡特彼勒（16H）平路机 227
8 规范性附录 232
附录A 煤矿电气设备有关标准、规程、规定 232
附录B 真空开关试验方法 233
附录C 干式变压器主要绝缘材料表 235
附录D 瓷套管灌注工艺 236
附录E 本规范使用的计量单位及符号说明 236

前 言
煤矿设备检修是煤矿安全和煤炭生产的一项重要活动。1987年原煤炭工业部颁发的（87）煤生字144号文件《煤矿机电设备检修质量标准》，对规范设备检修的质量、确保设备安全运行，起到了十分重要的指导作用。标准实施二十多年来，由于煤矿机电设备装备水平的大幅提高，科学技术的不断提高，该标准已经大大滞后，不能适应新世纪煤矿生产需求。根据国家发改委发改办工业[2004]第1951号文件）提出的《煤矿机电设备检修技术规范》（以下简称规范）的制定项目计划，特制定本规范。
本规范全部内容是强制性的。
本规范代替原煤炭工业部1987年（87）煤生字144号文件颁发的《煤矿机电设备检修质量标准》。
本规范的附录为规范性附录。
本规范由中国煤炭工业协会提出。
本规范由煤炭行业煤矿专用设备标准化技术委员会归口。
本规范的某些内容可能涉及某些标准内容和专利。本规范的发布机构不应承担识别这些专利的责任。
本规范起草单位：
中国煤炭工业协会设备管理分会
平顶山煤业集团
徐州矿务集团
新汶矿业集团
平朔煤炭工业公司
晋城煤业集团
大同煤矿集团
焦作煤业集团
本标准主要起草人：
康昭湘 张子元 刘 峰 于励民 陶建平 裴立瑞 苏其亮 刘德春
王尚儒 王仲虎 商永泰 陈旭昌 曲德臣 胡 建 刘昶乾 牛金玉
曹留柱 吴 熙 许启东 王洪庆 万智明 赵建民 李 南 王龙升
孙爱平 杨健康 高永伟 石金华 马玉川 王建华 张东方 周世利
段元导 花友祝 吕庆胜 李维熙 姜秋生 薛二江

1 总则
1.1 本规范为企业的设备检修提供指导意见；可作为企业制定设备检修细则、检修操作规程和设备完好标准的依据。
1.2 本规范执行《煤炭法》、《矿山安全法》、《煤矿安全监察条例》、《煤矿安全规程》等煤炭法律、法规、规程和管理标准，执行国家和有关煤炭行业的所有技术标准。
1.3 本规范通用部分的技术要求和计量单位等执行国家或有关行业的技术标准。
1.4 设备检修后及设备运行中应达到《煤矿矿井机电设备完好标准》、《煤矿安全质量标准化标准考核评级办法》及其它相关标准的要求。
1.5 防爆型电气设备检修后应达到防爆性能要求；有关设备、部件、材料符合“煤矿矿用产品安全标志”的要求，符合阻燃和抗静电的要求，符合有关设备检修资质管理的要求。
1.6 依照本规范检修的设备在出厂前应做整机空载和加载运行试验。
1.7 引进设备的检修应依据外企厂商相关技术文件的要求，本《规范》仅供参考。
1.8 35kV以上的电气设备检修应执行电力行业的有关技术标准。
1.9 检修人员的劳动保护、安全防护、劳动卫生及环境要求等必须按照国家和有关行业标准执行。
1.10 检修工作提倡设备效能、节能，坚持绿色环保和持续发展。

2 通用部分
2.1 机械通用部分
2.1.1 紧固件
2.1.1.1 螺纹连接件和锁紧件必须齐全、牢固可靠。螺栓头部和螺母不得有铲伤、棱角严重变形。螺孔乱扣、滑扣时，允许扩孔，增大螺栓直径，但不能因扩孔而影响被扩工件的机械强度和工作性能。
2.1.1.2 螺母必须拧紧，拧紧后螺栓的螺纹应露出螺母1～3个螺距，不得在螺母下加多余的垫圈来减少螺栓露出长度。
2.1.1.3 螺栓不得弯曲，螺纹损伤不得超过螺纹工作高度的1/2，且连续不得超过一周。连接件螺栓的螺纹旋入孔内长度不得小于螺纹直径的1.5倍。沉头螺栓拧紧后，沉头部分不得凸出连接件的表面。
2.1.1.4 螺纹表面必须光洁，不得用粗制螺纹代替精制螺纹。
2.1.1.5 同一部位的紧固件规格必须一致，材质必须满足设计要求。主要连接部位或受冲击载荷容易松动部位的螺母，必须使用防松螺母或其它防松方法。
2.1.1.6 使用花螺母时，开口销应符合要求。使用止动垫圈时，包角应稳固；使用铁丝锁紧时，其拉紧方向必须和螺栓方向一致，接头应向内弯曲。
2.1.1.7 弹簧垫圈应有足够的弹性（自由状态开口重叠部分不得大于垫圈厚度的1/2）。
2.1.1.8 螺栓头部或螺母必须和相接触的部件紧贴。如该处为斜面时，应加相同斜度的斜垫。
2.1.1.9 铆钉必须不生锈，不变形，紧固有效，铆接对口不得有错动痕迹。
2.1.1.10 定位销和定位孔相吻合，不松旷。
2.1.2 键和键槽
2.1.2.1 键的表面应光滑平整，规格符合要求，四角倒棱，材质的抗剪切强度不得低于45号钢的剪切强度。
2.1.2.2 键和轮毂键槽规格和公差符合标准。
2.1.2.3 键和键槽之间不得加垫。平键键槽磨损后，允许加宽原槽的5％。轴及轮毂的键槽宽度应一致。
2.1.2.4 装配楔键和切向键时，键初打入键槽的长度，不得小于键全长的80％，不得大于键全长的95％（钩头键不包括钩头的长度）。键与轮毂的接触长度不得小于轮毂宽度的80％。花键的接触齿数应不小于总齿数的2/3。
2.1.2.5 平键键槽的中心线与轴的轴心线的平行度、平键和键槽配合公差，均应符合技术文件的规定。
2.1.3 三角带传动装置
2.1.3.1 三角胶带主、被动轮轴轴心线平行度不超过0.1％。
2.1.3.2 两带轮相应沟槽中心线应对正，轴向错位允差：当中心距≤500mm时为1.5mm，当中心距≥500mm时为2mm。
2.1.3.3 各三角胶带松紧应基本一致，以(150～200)N的力，按压每根胶带中段，压下距离之差不大于(15～25)mm。运转中被动轮的实际转数，不应低于计算值的97％。
2.1.3.4 三角胶带轮毂、轮缘及辐条不得有裂纹。
2.1.3.5 三角胶带轮沟槽槽底与胶带之间应按规定保持一定间隙。小于规定间隙时应进行更换，或用加深槽部的方法进行修理，但轮缘厚度不得小于原厚度的80％。
2.1.4 轴和轴承
2.1.4.1 轴
2.1.4.1.1 轴不得有裂纹、严重腐蚀或损伤，直线度应符合技术文件的要求。轴颈加工减小量不得超过原轴颈的5％。
2.1.4.1.2 轴与轴孔的配合应符合技术文件要求。超差时，允许采用涂镀、电镀或喷涂工艺等进行修复。在强度许可条件下，也可采用镶套处理，但不得用电焊修理。
2.1.4.1.3 轴颈的圆度和圆柱度，除技术文件规定外，必须符合表1规定。
表1 轴颈圆度和圆柱度 单位为毫米
轴颈直径
80～120
120～180
180～250
250～315
315～400
400～500
圆度和圆柱度
新装轴磨损极限
0.015
0.100
0.018
0.120
0.020
0.0150
0.023
0.200
0.025
0.220
0.027
0.250
2.1.4.1.4 轴颈表面粗糙度Ra≤0.8μm。
2.1.4.2 滑动轴承
2.1.4.2.1 轴瓦合金层与轴瓦应牢固粘合，不得有脱壳现象。轴瓦合金层表面不得有夹杂物、气孔、裂纹、剥落、严重点蚀或伤痕。在下列情况下允许用焊接方法修复。
2.1.4.2.1.1 局部出现三个以下散布气孔，其最大尺寸不大于2mm，且相互间距不小于15mm。
2.1.4.2.1.2 仅在端角处有轻微裂纹。
2.1.4.2.1.3 剥落面积不超过1cm2并且不多于三处。
2.1.4.2.2 轴颈与轴瓦的顶间隙超过表2的最大值时，应调整垫片。垫片重叠数量不得超过4片。不能用垫片调整的轴瓦，其顶间隙超过最大磨损间隙时，应更换轴瓦。轴瓦的侧间隙约为顶间隙的1/2。
表2 轴颈与轴瓦的顶间隙 单位为毫米
轴颈直径
顶间隙
最大磨损间隙
＞30～50
0.050～0.128
0.20
＞50～80
0.060～0.152
0.25
＞80～120
0.072～0.180
0.30
＞120～180
0.085～0.211
0.35
＞180～250
0.170～0.314
0.45
＞250～315
0.190～0.352
0.50
＞315～400
0.210～0.382
0.60
＞400～500
0.230～0.424
0.70
2.1.4.2.3 轴瓦与轴颈的承载部分应有90o～120o的接触弧面，接触长度不得小于轴瓦长度的80％。
2.1.4.2.4 轴瓦润滑油的油量要适当，油质应符合规定。轴承座不得漏油。
采用油圈润滑方式的轴瓦，油圈要转动灵活，油圈不得有裂纹。采用压力润滑时，油质、油压应符合规定，油路应畅通。
2.1.4.2.5 轴瓦温度探头安装位置必须准确，该探头必须与轴瓦直接接触。
2.1.4.3 滚动轴承
2.1.4.3.1 轴承元件不得有裂纹、脱落、伤痕、锈斑、点蚀或变色等。保持架应完整无变形。转动灵活，无异响。
2.1.4.3.2 轴承内圈与轴颈、轴承外圈与轴承座的配合应符合技术文件规定；无具体规定时，应符合表3及表4的规定。不得采取在轴颈上打麻面或加垫的办法来处理该项配合出现的间隙。
2.1.4.3.3 滚动轴承径向磨损间隙不得超过表5的规定。
2.1.4.3.4 安装圆锥滚柱轴承时，必须用垫调整轴向间隙，使其符合设计图纸要求；无规定时，应符合表6的规定。
表3 轴承内圈与轴颈配合（k6） 单位为毫米
轴承内径
配合过盈量
＞30～50
0.002～0.030
＞50～80
0.002～0.036
＞80～120
0.003～0.045
＞120～180
0.003～0.053
＞180～250
0.004～0.063
表4 轴承外圈与轴承座配合（J7） 单位为毫米
轴承外径
mm
配合间隙(＋)或过盈量(－)
mm
＞30～50
+0.026～-0.10
＞50～80
+0.031～-0.012
＞80～120
+0.037～-0.013
＞120～150
+0.044～-0.014
＞150～180
+0.051～-0.014
＞180～250
+0.060～-0.016
＞250～315
+0.071～-0.016
＞315～400
+0.079～-0.018
＞400～500
+0.088～－0.020
表5 滚动轴承极限径向游隙
轴承
公称直径
mm
极限径向游隙
μm
调心滚子轴承
圆柱滚子轴承
调心球轴承
球轴承
O组
游隙
3组
游隙
O组
游隙
3组
游隙
O组
游隙
3组
游隙
O组
游隙
3组
游隙
＞30～40
60
80
70
85
40
53
33
46
＞40～50
75
100
80
100
44
57
36
51
＞50～65
90
120
90
110
50
69
43
61
＞65～80
110
145
100
125
60
83
51
71
＞80～100
135
180
110
140
70
96
58
84
＞100～120
160
210
125
165
83
114
66
97
＞120～140
190
240
145
190
100
135
81
114
＞140～160
220
280
165
215
120
161
91
130
＞160～180
240
310
170
220

102
147
＞180～200
260
340
195
250

117
163
＞200～225
290
380
220
280

140
195
＞225～250
320
420
235
300

160
225
＞250～280
350
460
260
330

170
245
＞280～315
370
500
275
350

190
270
＞315～355
410
550
305
385

210
300
＞355～400
450
600
370
460

240
340
表6 圆锥滚柱轴承轴向间隙 单位为毫米
轴 承 内 径
轴 向 间 隙
＞30～50
0.05～0.12
＞50～80
0.06～0.14
＞80～120
0.07～0.17
＞120～180
0.08～0.20
＞180～250
0.10～0.24
2.1.4.3.5 装配轴承轴颈的表面粗糙度Ra≤0.8μm ，轴承座孔的表面粗糙度Ra≤1.6μm。
2.1.4.3.6 轴承润滑的油量要适当，油质应符合规定，轴承座不得漏油。
2.1.4.3.7 装配时应将轴承上注有字样的端面朝外，轴承应紧贴在轴肩或间隔套上，不得有间隙（可调整的轴承例外）。
2.1.4.3.8 滚针轴承的表面不得有划痕或退火现象。拆卸时不得混套，应原套装在原轴上。同一组滚针的直径差不得超过0.005mm。滚针直径磨损量不得超过0.02mm。
2.1.4.4 轴承在运行中应无异常响声，轴在轴承上的振幅不得超过表7的规定。运行中的温度：滚动轴承不得超过75oC；滑动轴承不得超过65 oC，或按厂家技术文件执行。
表7 轴在轴承上的振幅
转速，r/min
＞1000
＜1000
＜750
＜600
＜500
允许振幅，mm
0.08
0.10
0.12
0.16
0.20
2.1.5 联轴器
2.1.5.1 联轴器两轴的同轴度和端面间隙应符合表8的规定。
表8 联轴器同轴度和端面间隙 单位为毫米
类型
外型直径
端面间隙
两轴同轴度
径向位移
倾斜（‰）
弹性圈柱销联轴器
＞70～260
＞260～410
＞410～500
设备最大轴向窜量加2～3
≤0.10
≤0.12
≤0.15
＜1.0
齿轮联轴器
≤300
＞300～500
＞500～900
＞900～1400
5
10
15
20
≤0.20
≤0.25
≤0.30
≤0.35
＜1.0
蛇型弹簧联轴器
≤200
＞200～400
＞400～700
＞700～1350
设备最大轴向窜量加2～3
≤0.10
≤0.20
≤0.30
≤0.50
＜1.0
2.1.5.2 弹性圈柱销联轴器
2.1.5.2.1 两个半联轴器的任何两个穿柱销的孔对准后，柱销应能自由地穿入其它各孔。
2.1.5.2.2 弹性圈的内径与柱销应紧密配合，外径与孔应有(0.3～0.7)mm的间隙。柱销螺母应有防松装置。
2.1.5.3 齿轮联轴器齿厚磨损不得超过原齿厚的20％。
2.1.5.4 蛇型弹簧联轴器的弹簧不得有损伤，厚度磨损量不得超过原厚度的 10％。
2.1.5.5 液力偶合器
2.1.5.5.1 泵轮、透平轮及外壳不得有变形、损伤、腐蚀或裂纹。外壳有轻微裂纹，可焊补修复，但应消除内应力。
2.1.5.5.2 修理时应做静压试验，充入0.3MPa的气压，将液力偶合器的充气口封住，保持5min，压力不得下降。
2.1.5.5.3 有离心转阀的液力偶合器，必须加试离心转阀的动作情况，其动作应灵活可靠。
2.1.5.5.4 液力偶合器检修后应做静平衡试验，其重心对旋转轴心的偏移不超过0.02mm。
2.1.5.5.5 液力偶合器必须采用难燃液为工作介质（调速型液力偶合器不受此限）。
2.1.5.5.6 易熔合金塞必须完整，其熔化温度应符合各型号液力偶合器的规定。
2.1.6 齿轮
2.1.6.1 齿轮不得有断齿，齿面不得有裂纹和剥落等现象。
2.1.6.2 齿面出现早期点蚀，如不再发展，仍可继续使用。但达到如下情况之一时，应更换：
2.1.6.2.1 点蚀区高度为齿高的100％。
2.1.6.2.2 点蚀区高度为齿高的30％，长度为齿长的40％。
2.1.6.2.3 点蚀区高度为齿高的70％，长度为齿长的10％。
2.1.6.3 齿面不得有严重胶合（即胶合区达到齿高的1/3，齿长的1/2）。
2.1.6.4 齿面出现轻微磨损可继续使用，但不得超过下列规定：
2.1.6.4.1 硬齿面齿轮，齿面深度磨损达硬化层深度的40％。
2.1.6.4.2 软齿面磨损量达到齿厚的5％。
2.1.6.4.3 开式齿轮齿厚磨损达原齿厚的10％。
2.1.6.5 圆柱齿轮副啮合时，齿长中心线应对准，偏差不得大于1mm。圆锥齿轮副啮合时，端面偏差不得大于1.5mm。
2.1.6.6 新更换齿轮副的啮合，接触斑点面积，应符合下列规定：
2.1.6.6.1 圆柱齿轮沿齿长不小于50％，沿齿高不小于40％。
2.1.6.6.2 圆锥齿轮沿齿高、齿长均不小于50％。
2.1.6.6.3 圆弧齿锥齿轮沿齿高、齿长均不小于(30～50)％。
2.1.6.6.4 蜗轮沿齿长不小于35％，沿齿高不小于50％。
2.1.6.6.5 圆柱齿轮副、蜗轮副的接触斑点的分布位置应趋于齿面的中部；圆锥齿轮应在齿面的中部，并接近小端。
2.1.6.7 渐开线圆柱齿轮副装配时，中心距极限偏差、最小侧隙应符合有关技术文件规定，或执行表9及表10的规定。
表9 渐开线圆柱齿轮中心距极限偏差（±fa） 单位为微米
精度等级
5～6
7～8
9～10

齿轮副的中心距
mm
＞80～120
17.5
27
43.5
＞120～180
20.0
31.5
50.0
＞180～250
23.0
36.0
57.5
＞250～315
26.0
40.5
65.0
＞315～400
28.5
44.5
70.0
＞400～500
31.5
48.5
77.5
＞500～630
35.0
55.0
87.0
＞630～800
40.0
62.0
100.0
＞800～1000
45.0
70.0
115.0
＞1000～1250
52.0
82.0
130.0
＞1250～1600
62.0
97.0
155.0
＞1600～2000
75.0
115.0
185.0
＞2000～2500
87.0
140.0
220.0
＞2500～3150
105.0
165.0
270.0
表10 齿轮副最小侧隙（Jnmin） 单位为微米
齿轮的装配条件
闭式
开式
齿轮副的
中心距
mm
＞125～180
160
250
＞180～250
185
290
＞250～315
210
320
＞315～400
230
360
＞400～500
250
400
＞500～630
280
440
＞630～800
320
500
＞800～1000
350
550
＞1000～1250
420
660

＞1250～1600
500
780
＞1600～2000
600
920
＞2000～2500
700
1100
＞2500～4000
950
1500
2.1.6.8 圆弧齿轮副的侧隙按JB929的基准齿形，模数mn＝2～6，设计侧隙为0.06mn；模数mn＝7～32，设计侧隙为0.04mn。经跑合后实际侧隙不得小于上述设计数值的2/3。
2.1.6.9 圆锥齿轮装配时，保证侧隙（包括圆弧齿锥齿轮）应符合表11的规定。
2.1.6.10 蜗轮副装配时，中心距极限偏差及最小侧隙应符合表12的规定。
表11 圆锥齿轮保证侧隙 单位为微米
结合形式
锥 距
mm
＞80～120
＞120～200
＞200～320
＞320～500
＞500～800
闭式
130
170
210
260
340
开式
260
340
420
530
670
表12 蜗轮副中心距极限偏差与最小侧隙 单位为微米
项目
中 心 距
mm
＞40～80
＞80～160
＞160～320
＞320～630
中心距极限偏差
±65
±90
±110
±130
最小侧隙
95
130
190
260
2.1.6.11 齿轮副侧隙的检查。
2.1.6.11.1 用压铅丝法检查齿轮的侧隙时，在齿面沿齿两端平行放置两条铅丝，铅丝直径约为该齿轮规定侧隙的4倍，圆锥齿轮、圆弧齿锥齿轮不超过侧隙的3倍。转动齿轮挤压后，测量铅丝最薄处厚度，即为所测的侧隙。
2.1.6.11.2 用百分表检验时，将百分表测头与齿轮齿面垂直接触，转动与百分表测头接触的齿轮，测出其游动量即为所测的间隙。
2.1.6.12 更换齿轮时，应装完一对检查一对。圆弧齿锥齿轮应按照标记成对更换。
2.1.6.13 装在滑动花键轴上的齿轮，应能在轴上灵活平稳的滑动。
2.1.6.14 齿轮装完后，用人力盘动检查，转动应灵活、平稳，并无异响。
2.1.6.15 齿圈与轮心配合必须紧固。铸铁轮心不得有裂纹；铸钢齿轮的轮毂如有裂纹，允许用焊补方法修复。
2.1.6.16 齿轮轮毂轴孔与轴的配合、连接件如螺栓、键等，必须紧固，不得松动。
2.1.7 减速器箱体
2.1.7.1 减速器箱体不得有裂纹或变形，如果有轻微裂纹，允许焊补修复，但应消除内应力。铸铁箱体只允许在非主要受力部位焊补，如裂纹已贯通两轴孔时，必须更换。
2.1.7.2 减速器箱体接合面应平整严密，垫应平整无褶皱，装配时应涂密封胶，不得漏油。
2.1.7.3 减速器箱体结合面的平面度允差不得超过0.05mm。结合面上的划痕长度不得大于结合面宽度的2/3，深度不得超过(0.3～0.5)mm。
2.1.7.4 减速器箱体轴孔磨损后，在强度允许条件下，可扩孔镶套修复，但与其相对应的轴孔的平行度、两锥齿轮的垂直度允差应符合技术文件要求。
2.1.7.5 盖板不得有裂纹或变形，接触面应平整严密，平面度不得超过0.3mm。
2.1.7.6 机壳及盖板所有隔爆面，应符合GB3836.2《隔爆型电气设备d》的规定。
2.1.8 减速器试验
2.1.8.1 减速器应按技术文件选用润滑油或润滑脂，油量适当，油压正常。
2.1.8.2 空载跑合试验，正、反运转各半个小时，应无异响，温升正常。
2.1.8.3 做3h满负荷试验，减速器温度不得超过生产厂家技术文件的规定。
2.1.8.4 试验时，减速器的结合面和各轴头无渗漏现象。
2.1.9 圆环链及链轮
2.1.9.1 圆环链节距伸长量应不大于原节距的3％。链环直径磨损量不得大于3mm。
2.1.9.2 链轮齿面应无裂纹或严重变形，最大磨损量：节距64mm及以下不得大于5mm；节距86mm及以上不得大于6mm（用圆环链平置于链轮上，检查圆环链上表面与轮毂的距离）。
2.1.10 密封件
2.1.10.1 密封件的拆装必须使用专用工具。各部密封件齐全完整，性能良好，不漏油。
2.1.10.2重复使用或新更换的密封件，其质量应符合GB2452.1、GB9877.1的规定。
2.1.10.3 浮动油封的密封环不得有裂纹、沟痕，应成对更换，成对使用。
2.1.10.4 更换密封件时，应检查密封件的性能，如发现发粘、变脆、变色时，不得使用。密封表面无损伤，油封骨架不变形。
2.1.10.5 各部接合面的纸垫、石棉垫、耐油胶垫应平整，无褶皱，眼孔一致，符合原设计的尺寸和材质。
2.1.10.6 油封弹簧松紧适宜，油封硬度应为邵氏(85～90)度，在弹簧压力下其内径比轴颈小的压缩值应符合表13的规定。
表13 油封内径压缩值 单位为毫米
油封内径名义尺寸
＞30～90
＞90～180
＞180
油封内径比相应轴颈小
1.5～2.0
2.0～2.5
2.5～3.0
2.1.10.7 “O”型密封圈松紧适宜，装在槽内不得扭曲、切边，保持性能良好。
2.1.11 高压胶管与管接头
2.1.11.1 新的或重复使用的胶管，应符合下列要求：
2.1.11.1.1 接头无严重锈蚀、变形、毛刺，能顺利插入配合件，在无压工况下应可以自由旋转。
2.1.11.1.2 检修时应重新更换“O”形圈和挡圈。
2.1.11.1.3 胶管外层橡胶在每米长度上其破损不多于两处，破损面积每处不大于1cm2，破损处距管接头在200mm以上，且金属网未被破坏。
2.1.11.1.4 胶管无折痕、压痕或明显的永久变形。
2.1.11.2 胶管内部必须严格清洗，不得有污垢。
2.1.11.3 严重损坏的胶管，可切去损坏部分，重新扣压接头。
2.1.11.4 新扣压的接头应用额定工作压力的1.5倍进行试验，保持5min，不得有渗漏、鼓包或接头位移等现象。
2.1.12 涂饰
2.1.12.1 设备经过大修后均应涂刷防锈漆（已有防锈层者例外）。
2.1.12.2 涂漆前，应清除毛刺、氧化皮、粘砂、油污等脏物。
2.1.12.3 特殊部位如油嘴、油杯、注油孔、油塞、防爆标志等部件的外表应涂红色油漆，以引起注意。检修后上的油管、风管、水管，应分别涂不同颜色，以示区别。
2.1.12.4 电动机涂漆颜色应与主机一致。
2.2 电气通用部分
2.2.1 一般规定
2.2.1.1 零部件齐全、完整，符合各项技术性能的要求。更换的零部件，其技术性能不得低于原设计的要求。
2.2.1.2 设备外壳或隔爆面，应进行防腐处理。处理方法：设备外壳可以喷或涂防腐漆；防爆加工面可以化学处理或定期涂防腐油脂；接线盒内壁和正常工作情况下可能产生火花的部分其金属外壳内壁，都必须均匀地涂耐弧漆。
2.2.1.3 电气设备检修后，除按规定进行出厂试验外，并应按有关规定进行通电试验。通电试验时间一般不少于2h。
2.2.1.4 设备检修后应带有铭牌，如铭牌数据有更改或字迹不清，应更换新铭牌。检修后应增加检修企业标识牌和检修时间标示牌。数据更改的铭牌应在检修企业标识牌中标明更改数据。
2.2.1.5 保护插件安装处，防止自行松脱的装置完整有效。
2.2.1.6 检修中各项质量测定记录、试验记录、零部件检修记录和技术检验证明书等应随设备出厂，交使用单位存档。
2.2.2 防爆结构紧固件的规定
2.2.2.1 紧固件材料应适用于外壳材料，除含轻金属外壳外，紧固件螺栓或螺母不允许用塑料或轻金属材料制造。
2.2.2.2 紧固用螺栓、螺母和垫圈等应进行喷涂防腐漆、电镀或其它化学方法的防腐处理，不得有锈蚀。
2.2.2.3 紧固用的螺栓、螺母须有防止松脱的措施。可根据设备部位的具体要求，采用加装弹簧垫圈、背帽或开口销等。弹簧垫圈的紧固程度以压平为合格，螺母的紧固程度应达到GB3836.1要求的力矩为合格，弹簧垫圈符合其性能要求。
2.2.2.4 同部位的紧固件，其规格应一致；垫圈、弹簧垫圈的规格应与螺栓直径相适应。
2.2.2.5 螺栓或螺钉没有垫圈而完全拧入螺孔时，螺栓或螺钉与螺孔底部应留有螺纹裕量；螺栓拧入螺孔的长度不小于螺栓的直径（铸铁、铜、铝件不小于螺栓直径的1.5倍）。
2.2.2.6 螺母要上满扣为合格，一般螺栓长出螺母的扣数应在1～3扣范围内。
2.2.2.7 设在护圈内的螺栓头或螺母的上端不得超出护圈的高度。
2.2.2.8 设在护圈内的螺栓头或螺母，须使用由专用工具才能打开的装置。
2.2.2.9 在防爆型专用标准中要求使用特殊紧固件，应按原设计要求配置。当采用可拆卸螺钉或螺栓紧固隔爆外壳的任何部件时，这些螺钉或螺栓孔不应穿透外壳壁。孔周围的金属厚度应不小于孔径的三分之一，且至少为3mm。
2.2.3 矿用一般型电气设备的通用要求
执行GB/T12173 矿用一般型电气设备 第4部分 通用技术要求的规定。
2.2.4 隔爆接合面
2.2.4.1 接合面的结构参数应符合GB3836.2中Ι类隔爆接合面结构参数的规定，详见表14。
2.2.4.2 快动式门或盖的隔爆接合面的最小有效宽度L须不小于25mm。
2.2.4.3 靠外壳壁支撑的操纵杆或轴，其接合面宽度应不小于表14规定的最小结合面宽度。
2.2.4.4 如果操纵杆或轴的直径超过了表14规定的最小接合面宽度，其接合面宽度应不小于操纵杆或轴的直径，但不大于25mm。
2.2.4.5 当操纵杆与杆孔配合间隙因磨损而增大时，可采取在杆孔处嵌镶衬套等措施进行修复。特殊情况下，加设一个正常使用中不易磨损的封盖。
2.2.4.6 在检修中除去隔爆接合面的法兰厚度，不得超过维修裕量的数值。
2.2.4.7 隔爆接合面表面平均粗糙度Ra≤6.3μm,操纵杆表面粗糙度不优于Ra≤3.2μm。
表14 Ι类外壳隔爆接合面的最小宽度和最大间隙（注：Ι类为煤矿用）
接合面宽度
与外壳容积V/cm3
对应的最大间隙／mm 1)
V≤100
V＞100
平面接合面和止口接合面
6≤L＜12.5
12.5≤L＜25
25≤L

0.30
0.40
0.350

－
0.40
0.50
操纵杆和轴2)
6≤L＜12.5
12.5≤L＜25
25≤L

0.30
0.40
0.50

－
0.40
0.50
带滑动轴承的转轴3)
6≤L＜12.5
12.5≤L＜25
25≤L＜40
40≤L

0.30
0.40
0.50
0.60

－
0.40
0.50
0.60
带滑动轴承的转轴
6≤L＜12.5
12.5≤L＜25
25≤L

0.450
0.60
0.750

－
0.60
0.750
1） 对于操纵杆、轴和转轴，其间隙是指最大的直径差。
2） 对于旋转电机转轴的最小单边间隙应不小于0.075mm。
3） 带有滑动轴承的隔爆轴承盖的火焰通路长度，当转轴直径不大于25mm 时，应不小于转轴直径；当转轴直径大于25mm时，应不小于25mm。
4）在确定带油封槽的轴承盖的火焰通路长度，其油封槽部分不应计算在内。
2.2.5 螺纹隔爆结构
2.2.5.1 螺纹的公差配合不低于GB/T-9145的7H/8g，螺距不小于0.7mm。
2.2.5.2 螺纹的最小啮合扣数、最小轴向啮合长度符合表15的规定。
表15 螺纹的最小啮合扣数、最小轴向啮合长度
外壳净容积V
cm3
最小轴向啮合长度
mm
最小啮合扣数
V≤100
5.0
5
V＞100
8.0
2.2.6 绝缘套管及增安型设备绝缘绕组极限温度
2.2.6.1 绝缘套管在拆、接线中可能承受扭矩时，应安装牢固，保证所有部位不转动。能承受GB3836.1－2000中23.4.5规定的连接件扭转试验。
2.2.6.2 绝缘套管应采用吸湿性较小的材料制成。对电压高于127V的电气设备，不得采用酚醛塑料制品。
2.2.6.3 增安型电气设备在额定运行状态时，绝缘绕组的极限温度不超过表 16的规定。
表16 绝缘绕组的极限温度 单位为摄氏度
运行
方式
绕组类型
测量方法
不同绝缘材料等级的极限温度
A
E
B
F
H
额定运行 时
所有绝
