钯回收网在双加压硝酸装置的应用.doc

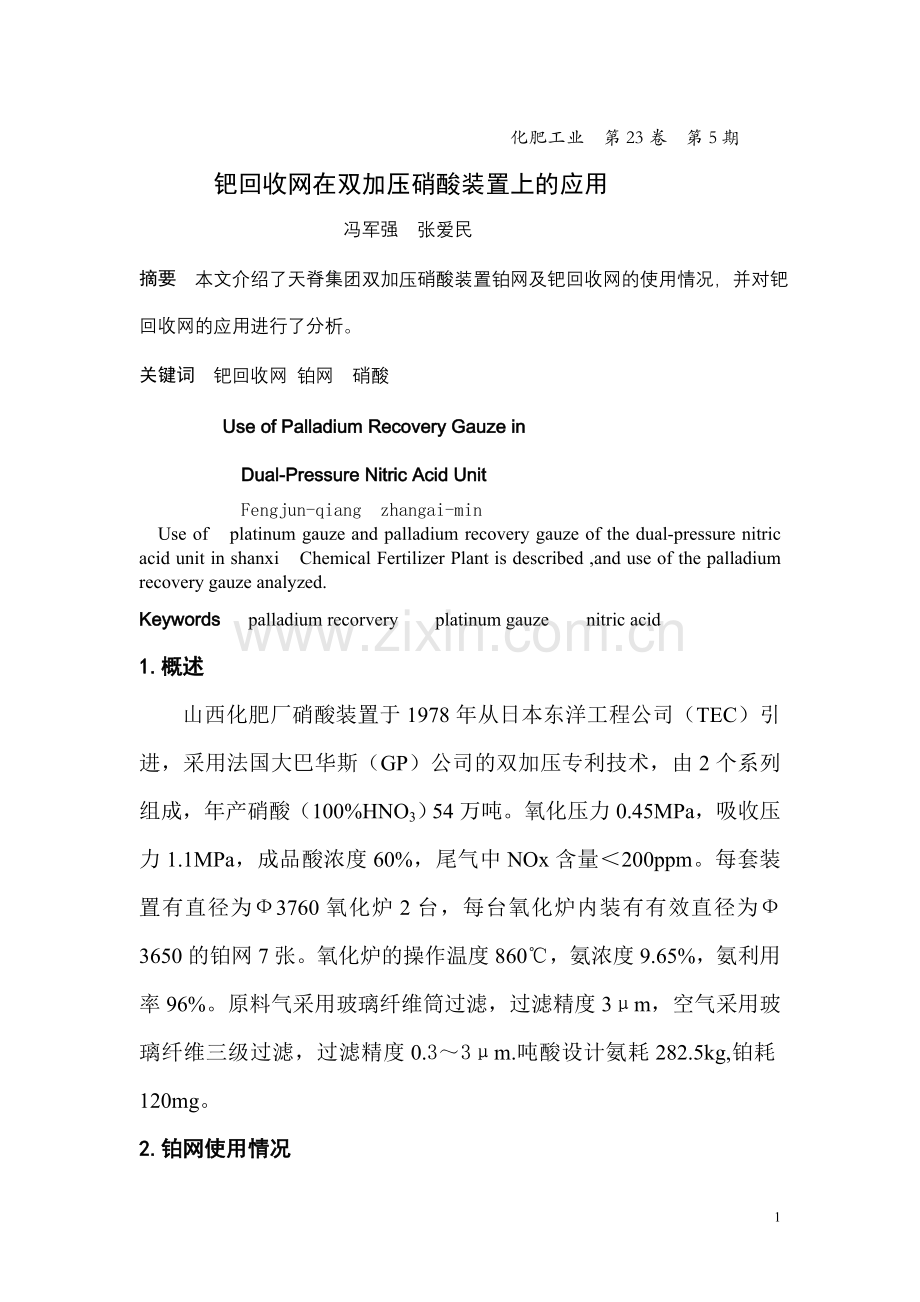

化肥工业 第23卷 第5期
钯回收网在双加压硝酸装置上的应用
冯军强 张爱民
摘要 本文介绍了天脊集团双加压硝酸装置铂网及钯回收网的使用情况，并对钯回收网的应用进行了分析。
关键词 钯回收网 铂网 硝酸
Use of Palladium Recovery Gauze in
Dual-Pressure Nitric Acid Unit
Fengjun-qiang zhangai-min
Use of platinum gauze and palladium recovery gauze of the dual-pressure nitric acid unit in shanxi Chemical Fertilizer Plant is described ,and use of the palladium recovery gauze analyzed.
Keywords palladium recorvery platinum gauze nitric acid
1.概述
山西化肥厂硝酸装置于1978年从日本东洋工程公司（TEC）引进，采用法国大巴华斯（GP）公司的双加压专利技术，由2个系列组成，年产硝酸（100%HNO3）54万吨。氧化压力0.45MPa，吸收压力1.1MPa，成品酸浓度60%，尾气中NOx含量＜200ppm。每套装置有直径为Ф3760氧化炉2台，每台氧化炉内装有有效直径为Ф3650的铂网7张。氧化炉的操作温度860℃，氨浓度9.65%，氨利用率96%。原料气采用玻璃纤维筒过滤，过滤精度3μm，空气采用玻璃纤维三级过滤，过滤精度0.3～3μm.吨酸设计氨耗282.5kg,铂耗120mg。
2.铂网使用情况

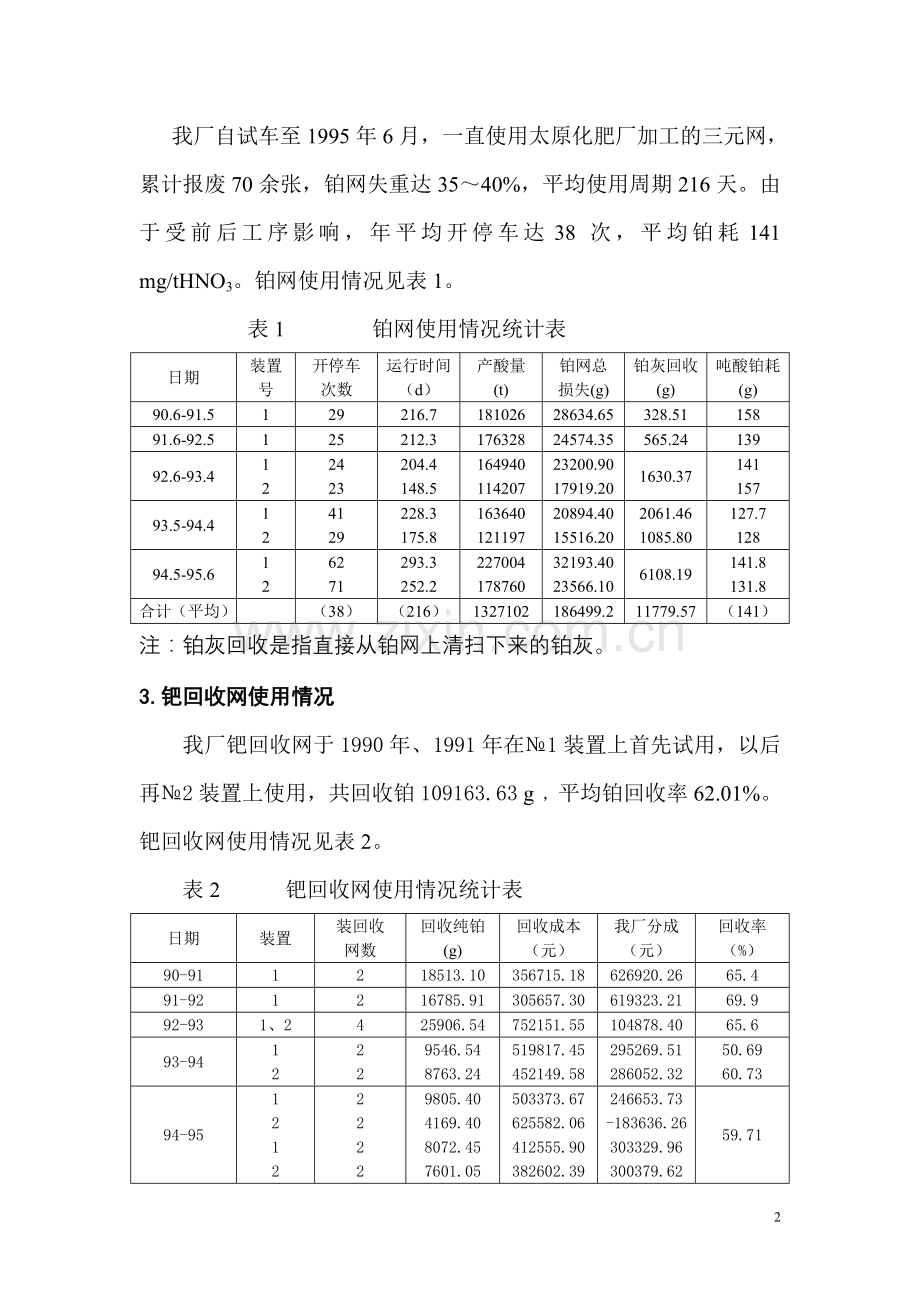

我厂自试车至1995年6月，一直使用太原化肥厂加工的三元网，累计报废70余张，铂网失重达35～40%，平均使用周期216天。由于受前后工序影响，年平均开停车达38次，平均铂耗141 mg/tHNO3。铂网使用情况见表1。
表1 铂网使用情况统计表
日期
装置号
开停车
次数
运行时间
（d）
产酸量
(t)
铂网总
损失(g)
铂灰回收
(g)
吨酸铂耗
(g)
90.6-91.5
1
29
216.7
181026
28634.65
328.51
158
91.6-92.5
1
25
212.3
176328
24574.35
565.24
139
92.6-93.4
1
2
24
23
204.4
148.5
164940
114207
23200.90
17919.20
1630.37
141
157
93.5-94.4
1
2
41
29
228.3
175.8
163640
121197
20894.40
15516.20
2061.46
1085.80
127.7
128
94.5-95.6
1
2
62
71
293.3
252.2
227004
178760
32193.40
23566.10
6108.19
141.8
131.8
合计（平均）

（38）
（216）
1327102
186499.2
11779.57
（141）
注：铂灰回收是指直接从铂网上清扫下来的铂灰。
3.钯回收网使用情况
我厂钯回收网于1990年、1991年在№1装置上首先试用，以后再№2装置上使用，共回收铂109163.63 g ，平均铂回收率62.01%。钯回收网使用情况见表2。
表2 钯回收网使用情况统计表
日期
装置
装回收
网数
回收纯铂
(g)
回收成本
（元）
我厂分成
（元）
回收率
（%）
90-91
1
2
18513.10
356715.18
626920.26
65.4
91-92
1
2
16785.91
305657.30
619323.21
69.9
92-93
1、2
4
25906.54
752151.55
104878.40
65.6
93-94
1
2
2
2
9546.54
8763.24
519817.45
452149.58
295269.51
286052.32
50.69
60.73
94-95
1
2
1
2
2
2
2
2
9805.40
4169.40
8072.45
7601.05
503373.67
625582.06
412555.90
382602.39
246653.73
-183636.26
303329.96
300379.62
59.71
合计（平均）

20
109163.63
4310605.09
2599170.75
（62.01）
4.钯回收网使用情况分析
（1）装回收网后，回收效果明显，经济效益可观。几年来共回收纯铂109163.63 g，回收价值约13863781.00元。
（2）据国外有关资料介绍，回收网的回收率能达到85%以上，但我厂的回收率仍偏低，其主要原因是：A装置开停车次数太多，铂耗增加，钯回收网很快就达到饱和，由于更换不及时，回收网饱和后，回收率下降；B开停车次数多，使回收网已吸附的铂灰在开停车过程中有一小部分脱落。
（3）1994-1995年，№2装置铂灰回收曾出现亏损现象。原因是氨库液位较低，液氨中大量带油，氨过滤器饱和后，油被带入氧化炉中，致使钯回收网中毒，而此时铂网并未出现明显中毒现象，说明钯回收网比铂网更易中毒。
（4）1994-1995年，曾更换过一次回收网，以№1装置回收情况计算，回收率可达80%以上，说明对铂耗仍较高的装置来说，缩短回收网的使用周期很有必要。
（5）装回收网后，对装置的运行没有影响，从系统的压差上看不出有什么变化。
（6）回收网外有一层不锈钢保护网，停车时，温度降低引起收缩现象，在实际使用过程中，铂网下面的回收网有不同程度的收缩，这样就连同上面的铂网一同收缩，有时可引起铂网脱边。
（7）我厂出现过几次铂网脱边事故，除回收网的收缩影响外，主要是触媒框填料下陷，加之开车次数太多引起。铂网脱边后，检查发现回收网由于振动、与压网台磨擦，沿炉边出现断裂现象，但铂网没有，说明回收网对铂网有一定保护作用。
（8）目前，我厂回收网的成本仍太高，有待进一步降低。
5.结束语
通过几年的生产实践证明，钯回收网在双加压硝酸装置上的应用是成功的，预计在提高装置的运行率、减少开停车次数后，效果将更为明显。
4
