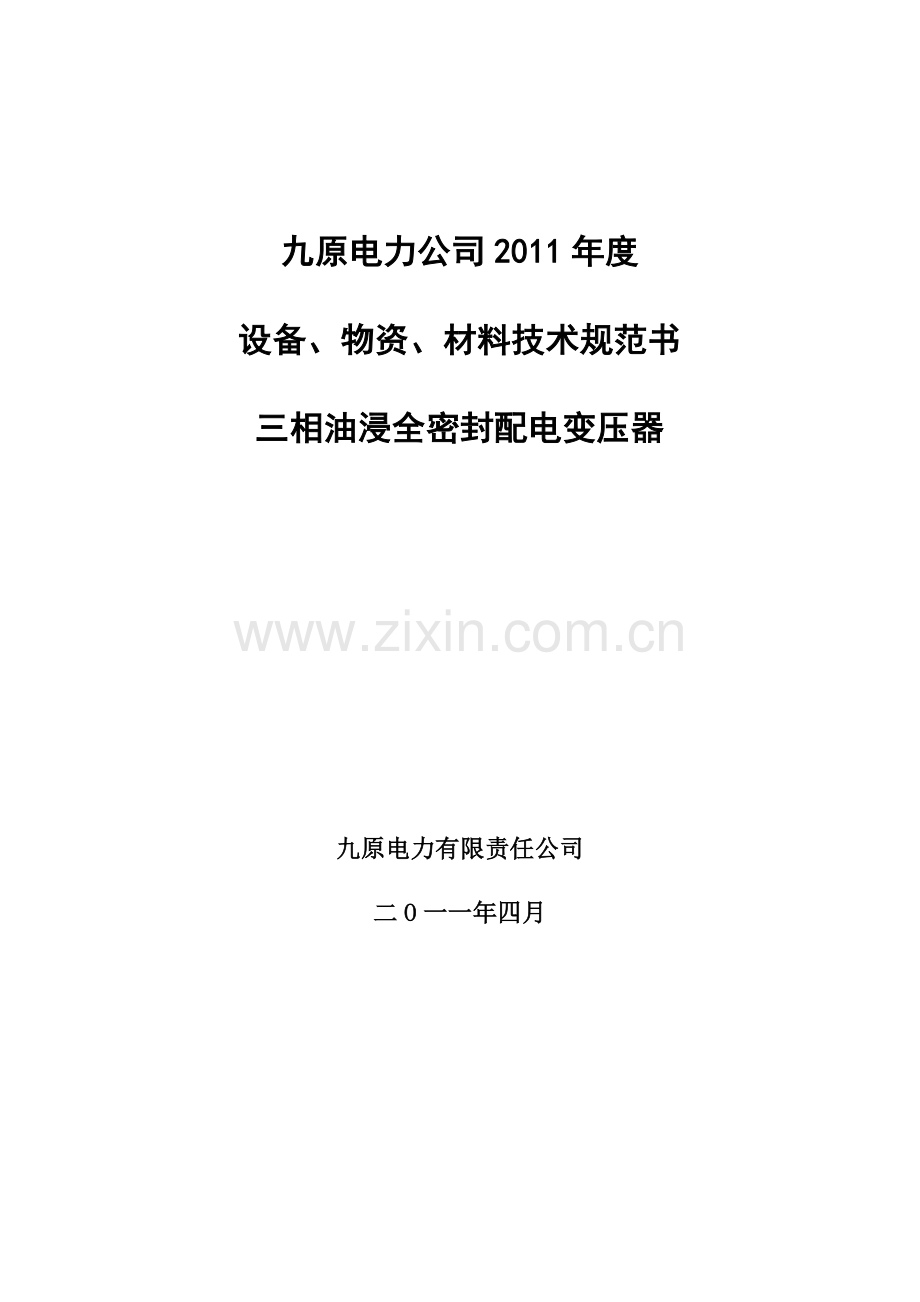

九原电力公司2011年度

设备、物资、材料技术规范书

三相油浸全密封配电变压器

九原电力有限责任公司

二O一一年四月

目录
1、工程范围
2、工艺质量
3、标准
4、投标商应提供的资料
5、文件和图纸
6、检验
7、保证书
8、使用环境
材料设备明细（20种）：

1、工程范围
本技术条件适用于九原电力公司2011年度工程所需材料、设备的设计、制造、试验、检验、包装及供货要求。
2、工艺质量
制造应采用最先进的生产加工工艺，并符合本招标文件和国家颁布的有关技术标准的要求。不能因图纸和本技术条件书的遗漏，疏忽和不明确而免除签约方提供最好原料、质量及服务的责任，倘若发现由任何疏漏和不明之处，签约方应及时通知买方，在差异问题未纠正之前进行的任何工作，应由签约方负责。
3、标准
3.1、除技术条件书和图纸中所提供的要求，卖方应遵循国家标准及有关行业标准的最新版本。
3.2、卖方可以推荐国际上接受的其它更高的标准。在这种情况下，经买方确认，并应提供相关标准或有关标准中相关部分的中英文副本。
4、投标商应提供的资料
4.1、投标商所提供产品的生产厂厂名；
4.2、关于每项供货的技术规范和标准；
4.3、至少有三年以上的业绩，包括：工程名称、供货数量、供货时间等有关资料；
4.4、为证实供货完全满足投标要求的以往相同的试验报告；
4.5、替代产品，应有详尽的技术条件，制造图纸及产品性能差异方面和文字资料，并做为合同条款一部分；
4.6、投标者应提供生产招标产品的生产能力及有关的生产装备，生产能力等资料。
5、文件和图纸
技术条件、图纸以及其它文件的修改都不能成为修改合同价格的依据，如果卖方在没有得到批准文件的情况下着手进行工作，卖方将对必要修改发生的费用承担全部的责任。
6、检验
6.1、工厂检验
6.1.1、卖方在发货前负责对产品的有关质量、规格、性能、数量进行准确的和全面的检验，并出具其产品质量合格证书，出厂试验报告及买方所要求的试验项目数据和资料，除非买方书面放弃检验。凡未经检验和试验合格的产品不得从制造地点发运。在任何情况下具有在规定的试验和检验全部合格后产品才能发运。
6.1.2、卖方应在工程检验开始前半个月，用信件或电函通知买方，到厂鉴证货物的组装、例行试验和包装。
6.1.3、买方代表有权在合同有效期内任何时间进入工厂和设备生产所有地点，同时卖方应为买方提供充分的便利条件，以便不受限制对卖方所进行的试验进行检查。
6.1.4、卖方应就开工时间、产品制造及试验各阶段的进度提前通知买方，以便买方对制造、检验等工作做出安排。
6.1.5、在货物发运之前，每种试验的鉴定报告三份副本应提前递交买方。
6.2、到达合同交货地的检验
当货物运到制定合同交货地后，买方及委托的质检部门将根据装货清单检查收到的货物的数量、包装、运输和装卸中是否引起损坏或丢失。买方若认为有必要还将进行抽样检验，卖方有权参加检验。根据检验结果，如果货物数量和质量不满足合同要求，卖方应根据卖方要求免费进行修正或更改，并承担所有批次的抽样试验费用。具体试验按有关技术规定及国家有关标准执行。
7、保证书
卖方保证其提供的产品是全新的、未使用过的，并在各个方面符合招标文件的质量、规格和性能。卖方保证其产品在正确安装、正常操作和保养的情况下安全、可靠地运行，在合同规定的质保期内，由于卖方设计制造、运输和材料缺陷等原因而造成产品的任何破坏、缺陷和故障，则当卖方收到卖方的书面通知后五天内免费负责修理或更换，并达到技术条件规定的要求，但不得要求买方付任何费用。
8、使用环境
8.1.1 环境温度：
最高气温+40˚C；
最低气温-40˚C；
最大日温差：25˚C；
最高年平均气温+20˚C。
8.1.2 安装位置：户外（户内）
8.1.3 海拔高度：1100米
8.1.4 最大相对湿度：(+25˚C) 90%
8.1.5 安装现场地震烈度：8度(中国12级度标准)设防
8.1.6 污秽等级：Ⅳ级
8.1.7 泄漏比距: ≥3.1cm/kV(最高运行电压条件下，爬电距离应按海拔高度修正。)
8.1.8 最大风速:30m/s(离地面10m、10分钟平均值)
8.1.9最大积雪厚度: 120mm
8.1.10 最大覆冰厚度: 10mm

相关材料、设备技术标准及要求：
A、三相油浸全密封配电变压器
8.2、应遵循的主要标准
除技术条件和图纸中提供的工艺之外，卖方应遵循下列标准的最新版本。
GB1094.1-1996 电力变压器 第1部分 总则
GB1094.2-1996 电力变压器 第2部分 温升
GB1094.3-2003 电力变压器 第3部分 绝缘水平、绝缘试验和外绝缘空气间隙
GB1094.5-2003 电力变压器 第5部分 承受短路的能力
GB1094.10-2003 电力变压器 第10部分 声级测定
GB311.1-1997 高压输变电设备的绝缘配合
GB/T 16927.1～2-1997 高电压试验技术
GB/T6451-2008 三相油浸式电力变压器技术参数和要求
GB4109-88 高压套管技术条件
GB/T5582-93 高压电力设备外绝缘污秽等级
GB/T16434-1996 高压架空线路和发电厂、电所环境污区分级及外绝缘选择标准
GB/T15164-94 油浸式电力变压器负载导则
GB50150-91 电气装置安装工程 电气设备交接试验标准
DL/T596-1996 电力设备预防性试验规程
DL/T572-95 电力变压器运行规程
JB/T10088-2004 6～220kV变压器声级
GB7595-2000 运行中变压器油质量标准
GB2536-90 变压器油
GB4208-1993 外壳防护等级(IP代码)
GB/T11021-1989 电气绝缘的耐热性评定和分级
GB/T5273-1985 变压器，高压电器和套管的接线端子
8.3、技术参数
联接组标号：Yyn0
电压组合：10±5%/0.4KV
调压方式：无励磁调压
绕组绝缘耐热等级：A级
冷却方式:ONAN
系统额定频率：50Hz
规格型号
空载损耗
负载损耗
空载电流
阻抗电压
总重
外形尺寸（mm）
W
W
%
%
Kg
长×宽×高
S11M.R—30/10
100
600
0.75
4
350
884×600×870
S11M.R—50/10
130
870
0.75
475
905×668×940
S11M.R—63/10
150
1040
0.75
525
980×680×960
S11M.R—80/10
180
1250
0.75
595
1000×700×1020
S11M.R—100/10
200
1500
0.75
675
1040×700×1050
S11M.R—125/10
240
1800
0.75
745
1100×720×1090
S11M.R—160/10
290
2200
0.55
860
1120×720×1110
S11M.R—200/10
330
2600
0.45
980
1180×720×1150
S11M.R—250/10
400
3050
0.45
1150
1250×740×1250
S11M.R—315/10
480
3650
0.45
1325
1320×820×1300
S11M.R—400/10
570
4300
0.40
1610
1390×860×1370
S11M.R—500/10
680
5100
0.35
1835
1440×890×1450
S11M.R—630/10
810
6200
0.35
4.5
2080
1550×920×1480

8.4、绝缘水平
雷电冲击耐压（峰值）：75kV（全波） 85kV（截波）
1分钟工频耐压（有较值）：35kV
8.5、技术要求
8.5.1．铁心：
应选用高导磁低损耗冷轧硅钢带，硅钢片不得冲剪，无冲孔，整个铁心组件均衡严紧，不会由于运输和运行中的振动而松动。
8.5.2．绕组：
同一电压等级的绕组采用同一厂家、同一批次的(无氧)铜导线。绕组设计使电流和温度沿绕组均匀分布，并使绕组在全波和截波冲击试验时得到最佳的电压分布。
绕组能承受短路、过载和过电压而不发生局部过热，绕组和引线绑扎得足够牢固，组成一个钢体，以防止由于运输、振动和运行中短路时，产生相对位移。
消除绕组中的电场集中，局部放电保持在最低限度。
8.5.3 .压力保护装置：
变压器装有压力释放器，当内部压力达到50kPa时，能可靠动作。
8.5.4.冷却装置：
散热器的数量及冷却能力能散去总损耗所产生的热量。
8.5.5.油箱：
8.5.5．1变压器油箱使用膨胀式波纹片焊成，能承受真空压
力为50kPa、5min的机械强度试验，无损伤和不允许的永久变形。
8.5.5．2变压器油箱能承受50kPa压力、持续时间分别为12h的密封试验，无渗漏和损伤。
8.5.5．3变压器不带滚轮，但油管及其它设施高于本体底板。
8.5.5．4变压器油箱结构型式符合国家标准。
8.5.6. 套管：
8.5.6．1套管的类型、爬电比距等应符合规定。
8.5.6．2套管接线端子连接处，在空气中对空气的温升不大于55K，在油中对油的温升不大于15K。
8.5.6．3套管的安装位置和相互位置距离便于接线，而且其带电部分之空气间隙应满足GBl0237的要求。
8.5.7.变压器油：
8.5.7.1变压器油应采用符合国标的25号矿物油，除抗氧化剂外，不加任何添加剂。其击穿电压：＞35kV、介质损耗因数tanδ(90℃)：<1．0％。
8.5.8.油漆和防锈
变压器油箱内外及附件除有色金属和镀锌铁件外，所有金属件均除锈喷漆，油漆均喷成灰色且具有自防污能力，并采取措施防止运输和吊装中漆层剥落与变质。
8.5.9.铭牌
变压器铭牌采用不锈钢材料制作，并固定在明显可见位置。铭牌上所标志的项目内容清晰且牢固。
在铭牌上标志的项目符合国家标准GBl094．1-1996中第7章的规定。
8.5.10.其它:
变压器具有承受变压器总重的起吊装置。变压器器身、油箱、净油器等均有起吊装置，以供起吊用。
变压器铁芯和较大金属结构零件均通过油箱可靠接地。在接地处有明显的接地符号或“接地”字样。
变压器的结构在经过正常的铁路、公路或水路运输后内部结构相互位置不变，紧固件不松动。变压器组件的结构及布置位置不妨碍吊装、运输及运输中的紧固定位。
