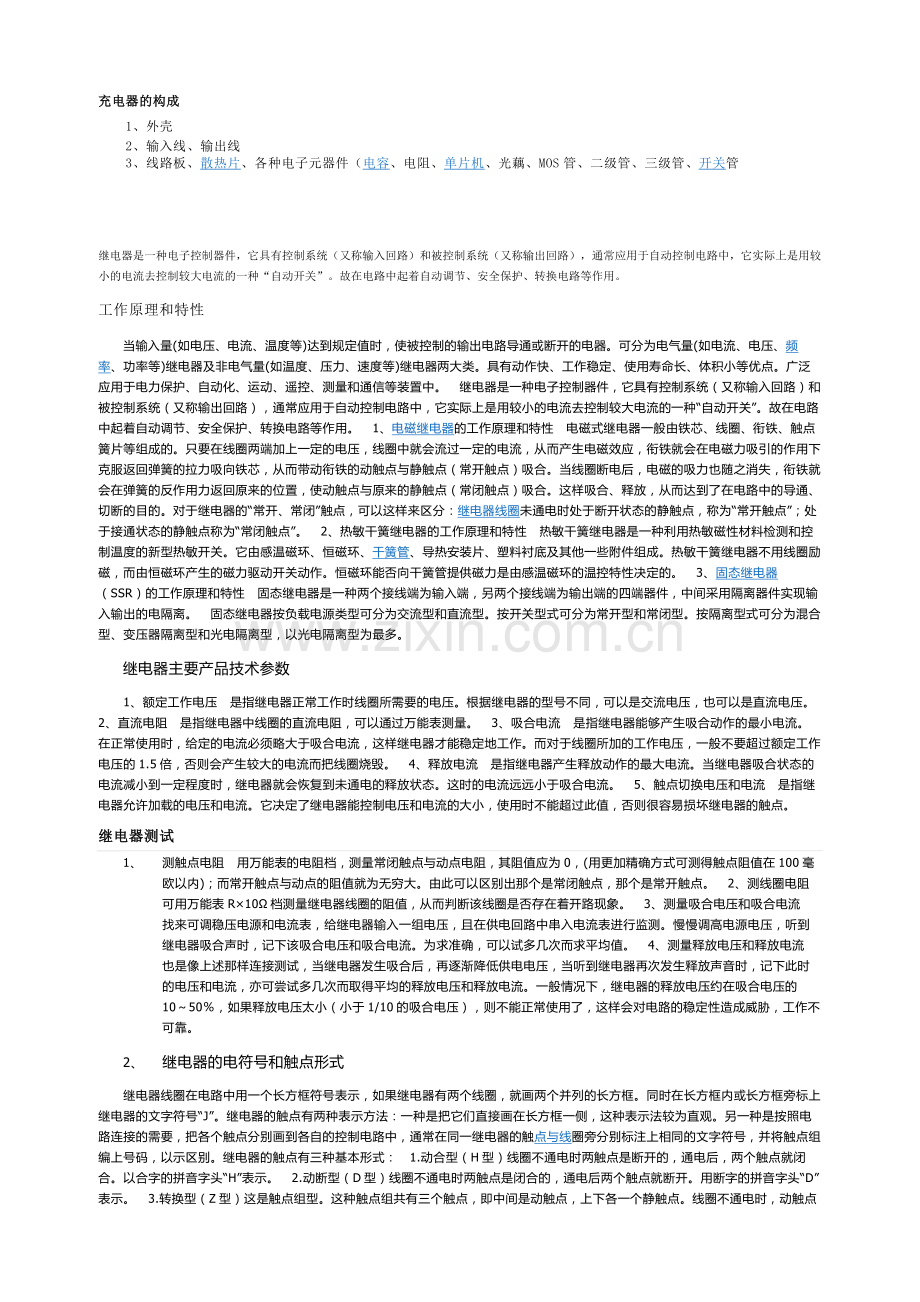

充电器的构成
　　1、外壳
　　2、输入线、输出线
3、线路板、散热片、各种电子元器件（电容、电阻、单片机、光藕、MOS管、二级管、三级管、开关管

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
工作原理和特性
当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。　继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。　1、电磁继电器的工作原理和特性　电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。　2、热敏干簧继电器的工作原理和特性　热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。　3、固态继电器（SSR）的工作原理和特性　固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。　固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
继电器主要产品技术参数
　　1、额定工作电压　是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。　2、直流电阻　是指继电器中线圈的直流电阻，可以通过万能表测量。　3、吸合电流　是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。　4、释放电流　是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。　5、触点切换电压和电流　是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
继电器测试
1、 测触点电阻　用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0，(用更加精确方式可测得触点阻值在100毫欧以内)；而常开触点与动点的阻值就为无穷大。由此可以区别出那个是常闭触点，那个是常开触点。　2、测线圈电阻　可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。　3、测量吸合电压和吸合电流　找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。为求准确，可以试多几次而求平均值。　4、测量释放电压和释放电流　也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。一般情况下，继电器的释放电压约在吸合电压的10～50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。
2、 继电器的电符号和触点形式
　　继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。继电器的触点有三种基本形式：　1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。　2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。　3.转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。
继电器的选用
先了解必要的条件
　　①控制电路的电源电压，能提供的最大电流；　②被控制电路中的电压和电流；　③被控电路需要几组、什么形式的触点。选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。
查阅有关资料确定使用条件
　　可查找相关资料，找出需要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用。最后考虑尺寸是否合适。
注意器具的容积
　　若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。
电流继电器分类
　　电流继电器分为：静态电流继电器，无辅源静态电流继电器，电磁式电流继电器，交直流电流继电器，直流电磁式继电器
电流继电器
用途
　　电磁式电流继电器，为电磁式瞬动过电流继电器，它广泛用于电力系统二次回路继电保护装置线路中，作为过电流启动元件。
　　用于电机、变压器和输电线的过负荷和短路保护线路中，作为起动元件。
结构和原理
　　1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。
　　2. 继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。
　　3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。
静态电流继电器
概述
　　1、静态电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。该继电器为集成电路静态型继电器，精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换, 交直流通用, 工作范围大，从100-300V均能可靠工作
　　2、JL系列静态电流继电器采用拨码开关整定电流值，整定范围为0.1-99.9A，改变整定值无需校验，整定范围宽.
原理说明
　　本继电器为静态型继电器，采用进口集成电路构成。被测量的交流电流I~经隔离变流器后，在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较，若直流电压Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态，反之，若直流电压Uo 高于参考电压Ue,电平检测器输出负信号，本继电器处于不动作状态。

恒流源6V充电器电路图纸

本制作之电路如图3所示，此电路既有恒流充电之功效，而且完全不需有人在旁照料，只要把欲充电之蓄电池接上，并把充电器之电源接上，既能开始恒流充电，蓄电池充饱就自动断电，既省时又省事。 tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
恒流源由Q1、Q2、Q3及R2、R3所组成，如图所示。三极管Q3有维持VBE＝0.6伏特之功用。当蓄电池的充电电流I1有超过之趋势时，Q3的导电量即增大，令I2增大，IB减小，把I1压抑下来；在充电电流I1有小于的趋势时，因为R3两端的电压减小，Q3的导电量降低，因此I2减小，IB增大，阻止充电电流的降低。 tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
由于Q3的自动控制作用，使充电电流恒维持在安培，因此只要采用适当的R3值即能使恒流源合乎我们的需求。依据经验，一般6V蓄电池的容量（AH；安培小时）不大，因此其充电电流不宜大于1安培，换句话说，R3不得小于＝0.6欧姆。 tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
图中之电源利用电源变压器用电降至AC12V，整流后再经滤波而得。 tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
那么，当蓄电池充电完毕时，如何自动断电，以免因充电过度而缩短蓄电池之寿命呢？说明如下： tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
（１）在蓄电池恰好充饱时，两端的电压会高达7伏特。 tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
（２）此7伏特之电压经过R3、R4、R5分压后，在R5两端之电压洽好足以触发SCR。 tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
（３） SCR可控硅(晶闸管)受触发后，其AK间会进入导电状态。 SCR导通后，VAK≒0.7伏特，此时TR1即TR2的B－E极间为逆向偏压，因此两个电晶体均进入截止状态而令充电电流消失（I1＝0）自动停止充电。 tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
（４）在SCR导通后，二极管D1正向电压而导通，本来供应至LED之电流I3全部流经D1及SCR而不再通过LED，因此充电只是灯LED熄灭，表示蓄电池已经充电完毕自动停止充电。 tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
（５）电容器C1及C2是为了避免杂波触发SCR产生误动作而设。 tyN838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
（６）在充电时，蓄电池会不断的冒气泡，但自动停止充电后，气泡即慢慢的消失，蓄电池的端电压也会降至只剩6.6伏特左右。虽然此时R5两端的电压已不足以继续触发SCR，但是SCR在被触发后会自己保持导通之状态，会一直维持下去，直至电源插头被拔掉为止。
本图仅供参考之用,您要做成实际的作品还望慎重从事.
