自动售货机的模拟控制 张达（116779）史磊（118747）

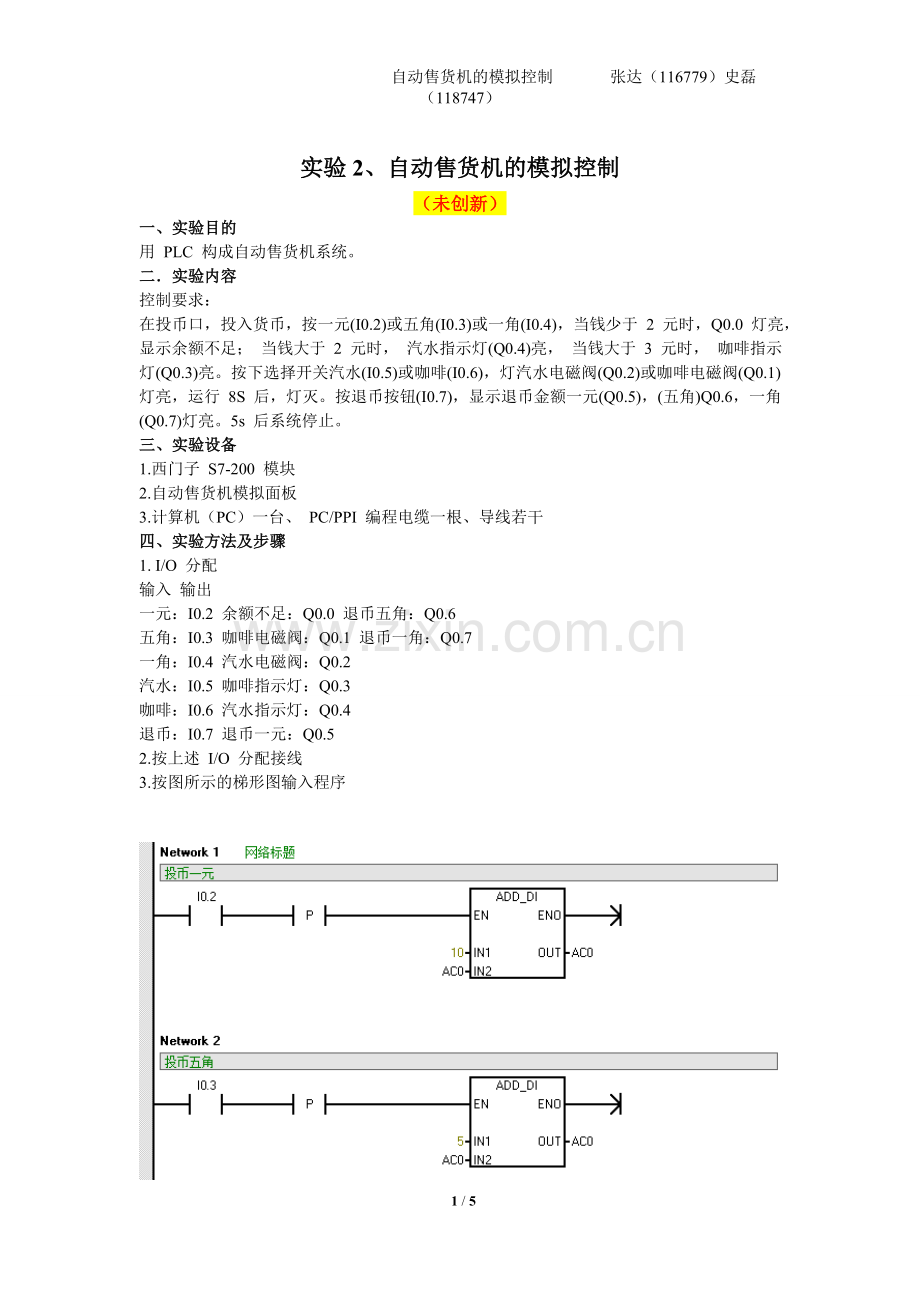

实验2、自动售货机的模拟控制
（未创新）
一、实验目的
用 PLC 构成自动售货机系统。
二．实验内容
控制要求：
在投币口，投入货币，按一元(I0.2)或五角(I0.3)或一角(I0.4)，当钱少于 2 元时，Q0.0 灯亮， 显示余额不足； 当钱大于 2 元时， 汽水指示灯(Q0.4)亮， 当钱大于 3 元时， 咖啡指示灯(Q0.3)亮。按下选择开关汽水(I0.5)或咖啡(I0.6)，灯汽水电磁阀(Q0.2)或咖啡电磁阀(Q0.1)灯亮，运行 8S 后，灯灭。按退币按钮(I0.7)，显示退币金额一元(Q0.5)，(五角)Q0.6，一角(Q0.7)灯亮。5s 后系统停止。
三、实验设备
1.西门子 S7-200 模块
2.自动售货机模拟面板
3.计算机（PC）一台、 PC/PPI 编程电缆一根、导线若干
四、实验方法及步骤
1. I/O 分配
输入 输出
一元：I0.2 余额不足：Q0.0 退币五角：Q0.6
五角：I0.3 咖啡电磁阀：Q0.1 退币一角：Q0.7
一角：I0.4 汽水电磁阀：Q0.2
汽水：I0.5 咖啡指示灯：Q0.3
咖啡：I0.6 汽水指示灯：Q0.4
退币：I0.7 退币一元：Q0.5
2.按上述 I/O 分配接线

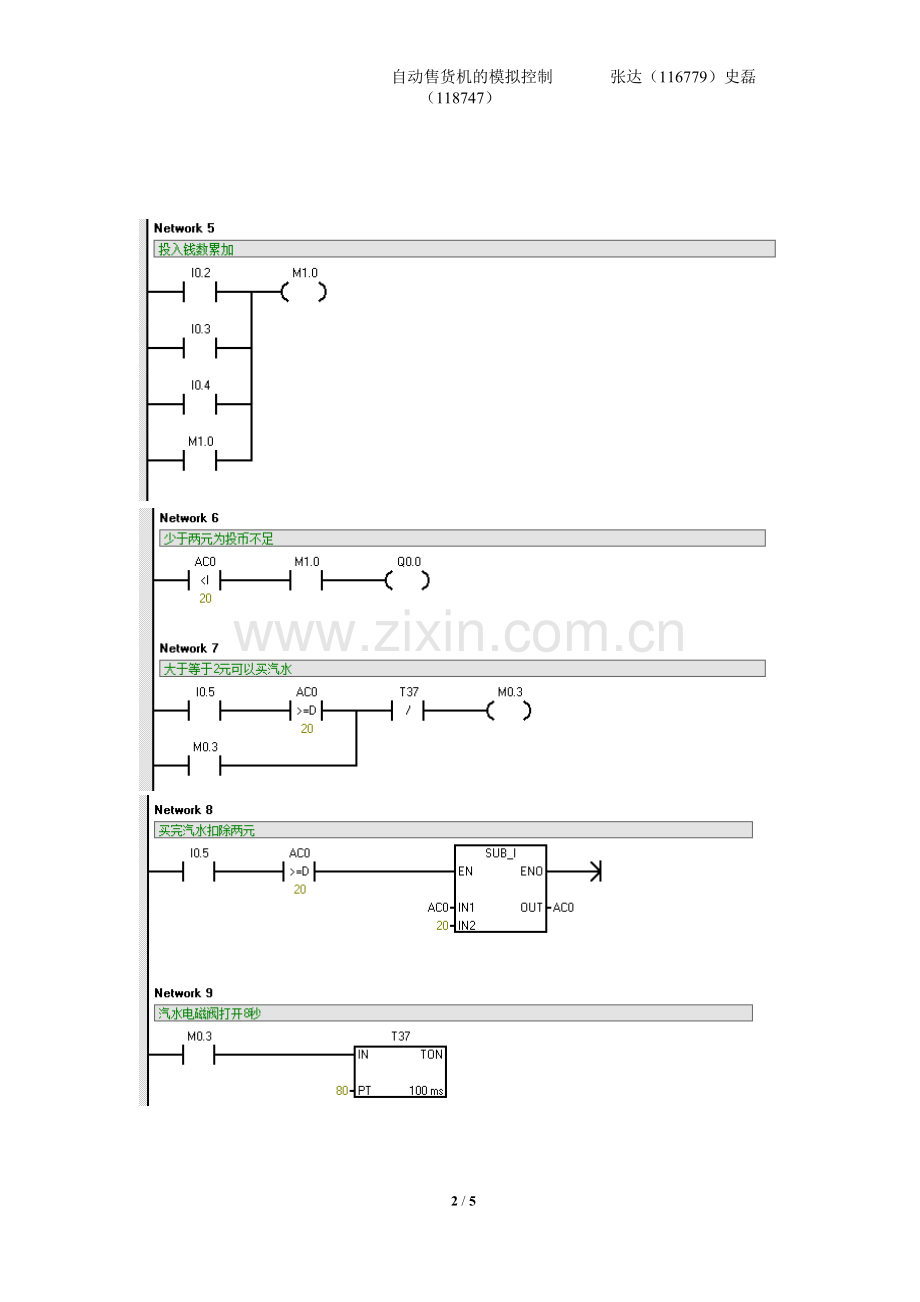

3.按图所示的梯形图输入程序

4.将程序下载到编程器中，调试并运行程序
5.保存程序，结束运行
五、实验结果（实际效果图）
