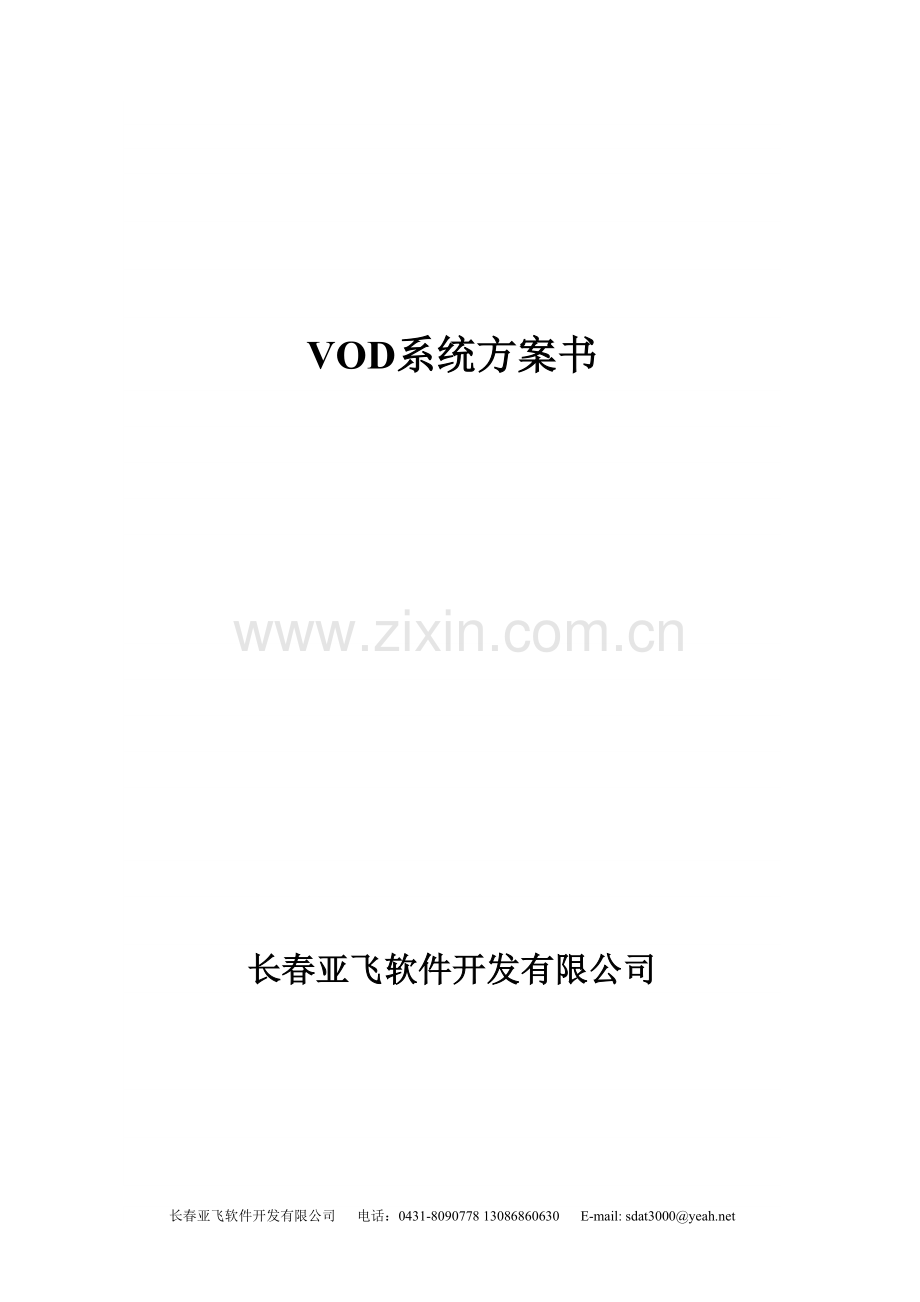

VOD系统方案书

长春亚飞软件开发有限公司

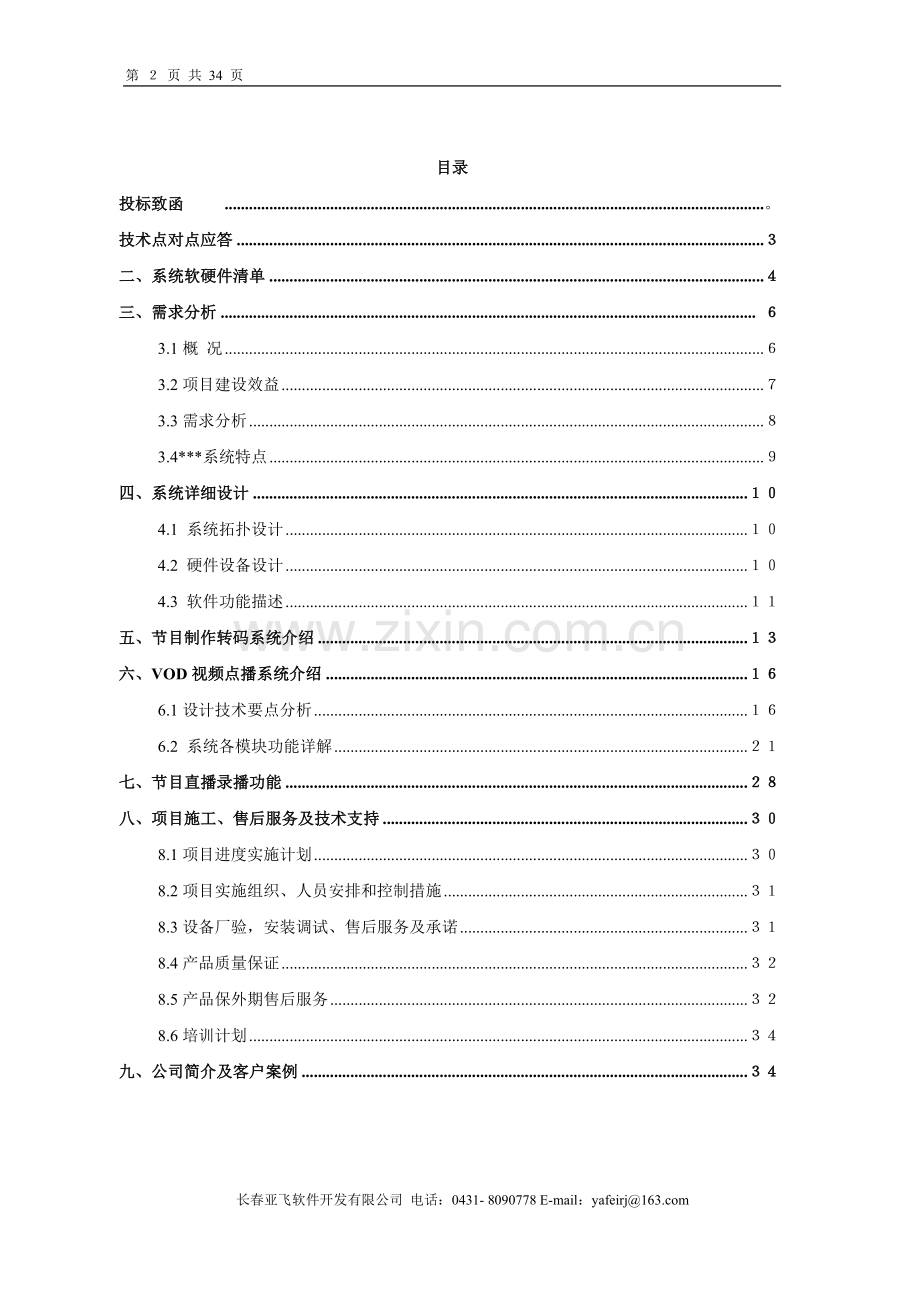

目录
投标致函 。
技术点对点应答 ３
二、系统软硬件清单 ４
三、需求分析 ６
3.1概 况 ６
3.2项目建设效益 ７
3.3需求分析 ８
3.4***系统特点 ９
四、系统详细设计 １０
4.1 系统拓扑设计 １０
4.2 硬件设备设计 １０
4.3 软件功能描述 １１
五、节目制作转码系统介绍 １３
六、VOD视频点播系统介绍 １６
6.1设计技术要点分析 １６
6.2 系统各模块功能详解 ２１
七、节目直播录播功能 ２８
八、项目施工、售后服务及技术支持 ３０
8.1项目进度实施计划 ３０
8.2项目实施组织、人员安排和控制措施 ３１
8.3设备厂验，安装调试、售后服务及承诺 ３１
8.4产品质量保证 ３２
8.5产品保外期售后服务 ３２
8.6培训计划 ３４
九、公司简介及客户案例 ３４

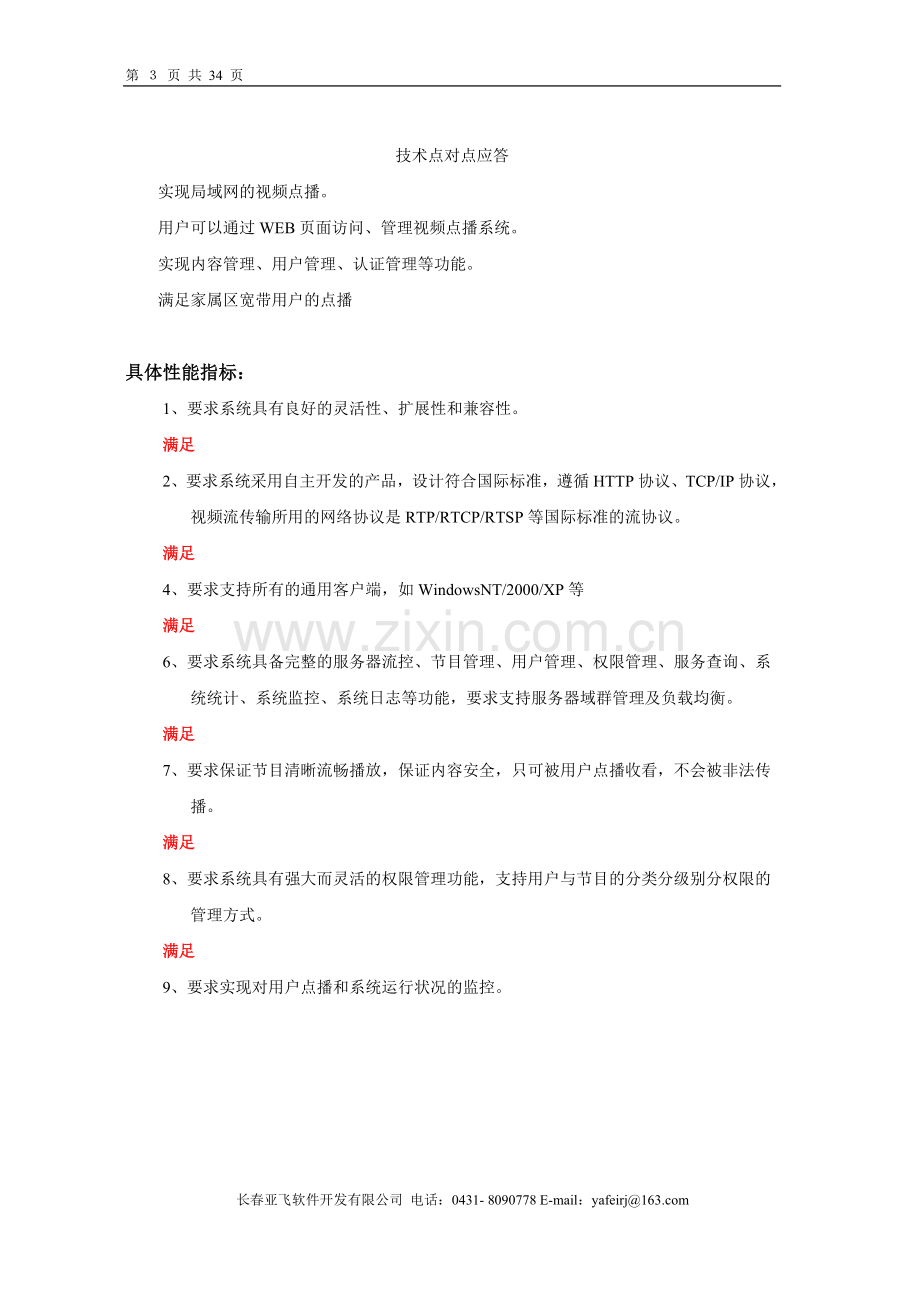

技术点对点应答
实现局域网的视频点播。
用户可以通过WEB页面访问、管理视频点播系统。
实现内容管理、用户管理、认证管理等功能。
满足家属区宽带用户的点播

具体性能指标：
1、要求系统具有良好的灵活性、扩展性和兼容性。
满足
2、要求系统采用自主开发的产品，设计符合国际标准，遵循HTTP协议、TCP/IP协议，视频流传输所用的网络协议是RTP/RTCP/RTSP等国际标准的流协议。
满足
4、要求支持所有的通用客户端，如WindowsNT/2000/XP等
满足
6、要求系统具备完整的服务器流控、节目管理、用户管理、权限管理、服务查询、系统统计、系统监控、系统日志等功能，要求支持服务器域群管理及负载均衡。
满足
7、要求保证节目清晰流畅播放，保证内容安全，只可被用户点播收看，不会被非法传播。
满足
8、要求系统具有强大而灵活的权限管理功能，支持用户与节目的分类分级别分权限的管理方式。
满足
9、要求实现对用户点播和系统运行状况的监控。

二、系统软硬件清单
分项编号
设备名称
配置清单
数量
市场价
折扣价
硬件系统
1
视频服务器
DELL 2650服务器
2*Xenon2.4GB/2GB ECC/
146GB SCSI *5 (支持热插拔)/1000M网卡/双通道160M RAID卡/冗余电源/工控机箱/15‘显示器/RedHat Linux 8.0
1台

2
网络直播工作站
DELL 4600N
PⅣ1.8GB/512M/40GB IDE系统硬盘/32M显卡/100M网卡/塔箱
4台

3
MPEG-4节目
采集直播卡
Osprey 200
9块

4
转换器
PBI-3000 射频转换器
8台

5
8路共享切换器
机架式
1台

6
节目制作工作站
DELL 4600N
PⅣ1.8GB/512M/40GB IDE系统硬盘/32M显卡/100M网卡/塔箱
1台

小计：

软件系统
7
Media 2.0
网络直播软件
4

8
VOD 3.0
视频点播软件
1

系统管理模块

1

用户管理模块

1

内容管理模块

1

权限管理模块

1

系统监控模块

1

并发点播LISCENS

300

小计：

硬件小计：

软件小计：

系统集成费、安装调试费
培训费（含一年质保）
系统软硬件费用的8%

合 计：

系统总体折扣率为
三、需求分析
3.1概 况
现代教育的要求，人们不但要接受非常正规的在校知识技能教育，而且需要在工作生活当中得到更多的职业技能培训和知识教育。所以，作为现代教育的技术手段，实现网络化、信息化、多媒体化自然有着异常重要的现实意义。
作为网络服务统一平台的 VOD视频点播系统，其应用范围可以从小型的多媒体教室、校园图书馆、职业培训机构，到校园网、校校通网，再到远程教育网、公用教育网、ASP教育网站等。视频点播系统能提供包括视频、音频、课件、文本、图片、动画、执行文件等各种形式的网上点播和广播服务。教育的深度可以是基础知识、一般技能、专业知识、职业技能。教育的内容可以是日常教学用的多媒体教育资源、教师制作课件的备课教案、教育论文、电子图书、实验现场指导、文艺影视片段等等。
利用本系统完善的检索、管理、控制功能，以及强大的在线服务能力，再结合教学的实际需要，无论在本地还是异地，在实际的教学应用中，教师可通过教室里已有的点播终端，登录视频点播系统，把生动活泼的教学内容以多媒体形式展现在广大师生面前。也就是说，教师可通过本系统开展各种教育活动和学术活动；同时学生也可在允许的权限范围内，随意查看和查找自己想要阅读的多媒体信息，进行自主式、探索式、反复式学习。
目前，国内已有一定数量的学校建有相当完备的网络基础设施，却缺乏真正具有应用价值面向教育系统用户的系统解决方案。幻灯片与投影仪虽在一定程度上丰富了教学的手段，但作为有限的辅助措施仍未对传统的被动式、“填鸭式”教学有根本的改善。因此，一套稳定可靠、功能强大、管理方便甚至是主动式的多媒体课件点播/网络直播系统已成为目前国内各级学校的迫切需要。
本方案描述的视频点播与多媒体制作系统是长春亚飞软件开发有限公司根据 ***大学 提出的需求，实现网内所有用户的视频点播及网络直播，一期工程要求支持 个并发流， 路有线卫星信号的网络直播而设计的方案；二期工程如何扩展，再行协商。

3.2项目建设效益
学校搭建了多媒体课件点播系统，可加快学校的电子信息化建设，师生利用这套系统可明显工作效率，从长远角度来说，显著节省学校教学成本，同时增加了学生的课外学习资料。目前，各类学校，尤其高校纷纷上多媒体课件点播系统，并取得的了可喜的效果。
1． 媒体课件集中保存在多媒体服务器上，可省去图书音像室的占地空间和减少管理人员，节省多媒体存储成本和管理成本。
1. 每份多媒体课件都可支持无数次同时点播，从而实现每份多媒体课件只需购卖一份即可支持全校师生使用，节省课件购买成本，提高多媒体课件的利用率。
2. 课件都保存在多媒体服务器，不易损坏和掉失，可课件可长期保存，避免了VCD、DVD、录像带容易掉失和损坏的特点。
3. 师生浏览、查寻、点播多媒体课件，都在本地PC机上实现，从而免去了繁琐的借还手续，大大减少了工作量，提高了师生的工作效率。
4. 系统用户/节目多级别权限管理，使不同类型的用户如行政、外语系、中文系等，对收看本类型的节目，具有最高级别，对于相关的节目只有较低级别。可做到很好的节目管理。
5. 不同级别的用户如校领导、普通教师、学生，只能收看和自己级别相对应或更低的节目。系统可根据学校的具体情况灵活地进行用户和节目分类。
6. 教师在做备课、科研时，可在PC机上方便浏览、查询收看相关的多媒体资料，并且在播放资料时，可快进、快退进行查找需要的视频节目片断。
7. 学生在预习、复习时，可在PC机上方便浏览、查询收看老师的课件和资料。
8. 学生在课外时，方便地学习大量知识如：洋话连篇、地球的故事、生理卫生等。
9. 专家、学者的讲座录像，可压成数字节目，放在服务器上，供学校师生点播收看，同时也是存档的好办法。
10. 广泛应用:课件点播、公开课、远程教育、健康娱乐节目、视频会议、讲座、培训、活动、业绩和重要领导讲话、电视、电台各类教育新闻、多媒体网络教室、多媒体备课中心、教学观摩、数字多媒体图书馆信息查询、阅览（多媒体网络教学、校园广播、综合教案培训、数字图书馆、信息查询、学生社区服务远程教育、电子阅览室、语音教室、学生活动中心、数字培训中心）

3.3需求分析
学校在多年信息化建设过程中,充分意识到学校真正缺乏的是具有应用价值面向教育系统用户的网络应用。而多媒体课件点播系统是学校宽带网上最重要的网络应用之一。所以在该学校校园网上建设一套功能强大、系统稳定、扩展性强、支持大并发流的多媒体课件点播/直播系统显得尤为重要。下述系统需求是长春亚飞软件开发有限公司根据 提出要求而进行设计的。
l 点播部分：要求支持100个用户同时在线点播MPEG-1/2/4、rm、wmv、asf、qt、mov、mp3及其它的主要视频数据格式的流式播放；支持PowerPoint、word、image、authorware等多媒体教育课件的播放，系统可存储2500小时以上的内容。
l VOD视频软件满足的基本功能为：服务器流控、节目管理、用户管理、系统监控、服务器域群管理及负载均衡、系统日志、信息发布等，并具备频道管理、用户管理、节目管理等功能。
l 系统具有较强的二次开发能力
l 系统扩展性强，在二期工程需增加并发点播用户数和直播路数时，在保护原投资的情况下，可方便地进行系统扩容

3.4***系统特点
针对用户的提出的以上需求，***产品能够完全满足用户需求，优势特点如下：
1、系统具有良好的灵活性、扩展性和兼容性。
2、系统采用自主开发的产品，设计符合国际标准，遵循HTTP协议、TCP/IP协议，视频流传输所用的网络协议是RTP/RTCP/RTSP等国际标准的流协议。
4、支持所有的通用客户端，如WindowsNT/2000/XP等
5、可按照需求做相应的定制，具有很强的开发能力。如在页面定制上，具备强大的用户认证、节目搜索、分类排列、新片预告、节目排行榜等功能；并支持与其他用户注册、权限认证系统的接口开放等。
6、系统具备完整的服务器流控节目管理、用户管理、权限管理、服务查询、系统统计、系统监控、系统日志等功能，支持服务器域群管理及负载均衡。
7、保证节目清晰流畅播放，保证内容安全，只可点播收看，不会被非法传播。
8、系统具有强大而灵活的权限管理功能，支持用户与节目的分类分级别分权限的管理方式。
9、实现对用户点播和系统运行状况的监控。
10、对用户的点播明细、管理员操作明细，做详细记录，生成统计访问报表。
11、配置内容采编制作系统：支持将录象带、模拟视频资料或VCD、DVD光盘自动批量转换成的MPEG-4的视频数据进行硬盘存储，支持无人职守和滤镜补偿，可自由设定转换格式、码流大小和帧率；并配合节目裁剪软件和节目编辑字幕软件对录制保存和转换后的节目作简单编辑。

四、系统详细设计
4.1 系统拓扑设计
为***大学设计的多媒体视讯平台，是一套综合的软硬件系统。整套系统能满足100个并发点播、系统由点播部分、节目采编制作系统。
节目采编制作工作站
2
上传供点播
1
音视频信号
有线卫星
…

视频服务器

PBI-3000
转换器*8
录播工作站*4
3

组播
单播
4

客户端

局域网
音视频数据流
音视频信号
矩阵控制信号

客户端

客户端
客户端
客户端

工作流程说明：
1、点播部分：服务器接收用户点播请求，以流的形式发送给最终用户。
2、采编制作部分：将VCD、DVD和录象带转换成MPEG4格式供点播

4.2 硬件设备设计
1、采编制作部分
采编制作工作站（1台）
配置：DELL 4600NPⅣ1.8GB/512M/40GB IDE系统硬盘/32M显卡/100M网卡/塔箱/OSPREY 210采集卡
功能：由于***大学现在大量现有的节目格式都是录象带、mpeg-1/2节目、VCD光盘、DVD光盘,但由于此类节目码流太大（1.5M—5M），会给网络带来很大的压力，且对点播的计算机配置要求较高，不适合大规模在网上进行点播。所以使用节目制作工作站利用节目制作转换软件将其转换成Mpeg-4的节目格式（500K左右），充分利用Mpeg-4格式，占用网络带宽小，视频质量高的特点来适应大规模用户点播。对于录像带节目，可用Mpeg-2压缩卡压缩成Mpeg-2格式，再用软件转换成Mpeg-4格式；也可采用Mpeg-4采集卡直接压缩成Mpeg-4节目，但视频质量相对会差一点。

2、VOD视频点播部分：
视频服务器兼管理服务器（1台）
配置：DELL 26502*Xenon2.4GB/2GB ECC/146GB SCSI *5 (支持热插拔)/1000M网卡/双通道160M RAID卡/冗余电源/工控机箱/15“显示器/RedHat Linux 8.0
用途：VOD视频点播服务器是整套视频点播系统的核心。操作系统采用当今服务器最流行、较安全、较稳定的Windows操作系统，服务器安装了用户认证和管理系统、系统节目管理系统、VOD点播伺服系统、数据库。

4.3 软件功能描述
一．流媒体管理系统软件基本功能
编号
产品模块
描述
1.1
内容管理
提供对学校内部录像、会议记录片、领导讲话录像等片源的管理，包括录像节目和目录的创建、存储、修改、删除，文件和目录权限的设置，录像节目归档及发布、录像节目发布流程管理、频道和多级栏目属性定制，支持Windows Media Player 等格式。 对于同一个直播源支持不同码率、不同分辨率的流输出，供用户自动选择，
1.4
服务器管理
提供视频服务器的管理（性能、资源、配置）、远程控制等功能；
1.5
权限管理
基于用户的权限管理：管理员采用分级权限，各管理员统一有超级管理员来管理，管理员的权限以属性的方式出现，可方便的进行增加、修改、删除。管理员应区分角色，如超级管理员、内容管理员、设备管理员等，系统应为不同的管理员角色分配不同的管理资源和管理权限；
1.6
系统监控
包括各个视频服务器在线用户数以及在一定的时间间隔中统计各个视频服务器访问的人数。可实时监控每个点播服务器当前的负载情况(CPU,内存,用户数目，连接数)
1.9
节目制作
可把录像带、电视台节目进行非线编和采集，然后转换成WMV节目，用于节目点播。直播音视频信号可实时采集生成WMV节目，用于点播
二．用户自服务系统
编号
产品模块
描述
2.1
基本信息维护
我的注册信息：查看用户在注册时的基本信息
更新联系方式：修改用户的联系方式

三、VOD门户网站
编号
产品模块
描述
3.2
内容检索
提供整个网站地内容检索,访问排行

五、节目制作转码系统介绍
多媒体内容制作主要负责节目格式的转换,将视音频节目压缩成MPEG4数据流, 将音频节目压缩成MP3或WMA的数据流,上传到中心的流媒体服务器上，同时完成整个流媒体平台的媒体内容的在线存储功能。
媒体内容制作系统由1台PC机、1块mpeg-4采集卡、mpeg-1/2/4压缩软件（ Producer可将节目批量转换成mpeg-4节目）组成。

实现功能：
1． 对于VCD节目，采用软件转换成mpeg-4节目，一部VCD节目转换时间相当于实际片长的1/4。
2． 对于DVD节目，采用软件转换成mpeg-4节目，一部DVD节目转换时间相当于实际片长的1.5倍。
3． 通过Producer软件可把VCD、DVD、Mpeg-1/2节目批量转成wmv、asf视频节目。
4． 支持用常规视频源设备如： LD / VCD / DVD / CATV 等，同时要支持具有数字接口的视频源设备，如有分量输出的 Betcom 录放机 和 DVD放像机等。
5． 支持采用智能流编码流方式，在编码制作同时含有不同编码速率的媒体文件，用户访问该媒体内容时，Media Server会自动检测至客户端的有效带宽，然后会选择一条最适合的(在带宽足够的情况下，选择图像质量较高的高带宽媒体流)媒体流发送至客户端播放器。
6． 支持的格式
■输入格式：
*.avi, *.avs文件 ---- 支持各种编码格式(Codec)
*.mpg, *.mpeg, *.mpv, *.m1v ---- 支持MPEG1或MPEG2压缩格式
*.dat ---- VCD格式
*.ifo, *.vob---- 带音轨、字幕选择的DVD格式
■输出格式：
*.avi ---- 可支持各种视频或音频编码格式，并支持0~2条音轨
*.wav ---- 只输出声音
*.bmp ---- 输出图像序列
*.gdr ---- 可作为其它AVI编辑程序的帧服务器
*.asf, *.wmv ---- 微软公司的Windows Media流媒体格式
*.rm, *.rmvb ---- RealNetworks公司的RealMedia9.0流媒体格式

7．支持的编辑功能：
采集视频信号
编制和控制任务流程
记录和恢复所有设置
改变视频大小，调整视频亮度和对比度，调整视频的锐度和柔和度，取消隔行
扫描效应等各种视频处理功能
自由的帧率调整
拼接和切割文件
逐帧编辑功能
自由选择视频和音频编码器
音频支持AC3/MP3/OGG/WAV格式作为输入
改变音频音量，并自动计算放大系数
设置音频与视频的交织方式，保证音视频同步
自由选择输入的音轨或声道与输出的音轨的对应关系
自动检测并利用MMX / PIII / P4 / AMD的加速功能

8．其他功能
可以自由改变帧率。
支持各种DVD和MPEG2文件的直接输入，并自动分析其中的音轨和字幕信息，即使直接输入VOD文件，也能够分析和选择音轨和字幕。DVD或MPEG2采集卡的数 据的编辑和压缩可以一步完成。
支持方便地制作双音轨的输出文件，并可输入双音轨的AVI文件，可将输入的多音轨直接选择并输出，或将输入的左右声道转变成两条音轨输出。
可自动计算声音的放大系数，防止出现声音过小的现象。
可以为其它AVI编辑程序提供帧传输服务
可转换生成ASF或WMV流媒体文件。
可直接压缩生成Real或者Media9.0流媒体文件。
支持批量转换。
对于有版权的DVD，无法读取其数据时，提供解密软件或用DVD机边直播边编码。

用户可在Producer上制定制作节目表，程序将自动完成批量节目制作，并将节目及节目信息入库。

Live Video Streaming

Digital Video
Tape
Video Capture
Video File System

Video Info
Video BackPlay

六、VOD视频点播系统介绍
6.1设计技术要点分析
完整的视频点播系统是一套综合的网络系统工程，在设计过程中有一些技术要素需加予考虑。本解决方案从以下几个技术要素进行简要的介绍。
一、音视频节目格式选型
二、服务器硬盘选型
三、视频节目存储空间计算
四、操作系统性能比较
五、视频服务器I/O计算

6.1.1流媒体对存储空间及网络带宽的影响
-VOD系统目前支持MPEG-1、wmv、mp3音视频格式。以下从节目存储空间和网络带宽利用率二方面来进行分析。
表一：不同视频格式节目存储空间比较（MB）
视频格式
视频效果
节目存储长度
60分钟
100分钟
120分钟
MPEG-I （1.5Mbps）
VCD效果
675MB
1125 MB
1350 MB
MPEG-II（3 Mbps ）
DVD效果
1350 MB
2250 MB
2700 MB
MPEG-4 350Kbps
VCD效果
160 MB
260 MB
320 MB
MPEG-4 750Kbps
接近DVD效果
340 MB
560 MB
680 MB
备注：
存储空间的计算公式：硬盘空间（MB）=压缩码率（Mbps）*时间（s）/8
VCD效果的MPEG-4、MPEG-I节目占用硬盘空间比较：160 MB /675 MB =24 %
DVD效果的MPEG-4、MPEG-II节目占用硬盘空间比较：340 MB /1350 MB =25%
从表一可知：
当音视频质量达到VCD效果，同一部节目，采用MPEG-4格式的视频文件只占采用MPEG-I格式的视频文件硬盘空间的24%。
当音视频质量达到DVD效果，同一部节目，采用MPEG-4格式的视频文件只占采用MPEG-II格式的视频文件硬盘空间的25%。

表二：不同视频节目网络带宽利用率比较：(流数)
视频质量
MPEG-1 （1.5Mbps）
MPEG-2 （3Mbps）
MPEG-4(340/750Kbps)
VCD效果
200
-
1000
DVD效果
-
100
428
达到VCD效果的MPEG-4、MPEG-I节目网络利用率比较：200/1000=20%
达到DVD效果的MPEG-4、MPEG-II节目网络利用率比较：100/428=23%
备注
主干为1000M网络环境（一般网络带宽利用率30％ - 50%,假设利用率为30％）
从表二可知：
当视频质量达到VCD效果，MPEG-4的视频文件只占MPEG-I的文件网络带宽20%。
当视频质量达到DVD效果，MPEG-4的视频文件只占MPEG-II的文件网络带宽23%。
做为大型流媒体系统平台，主干网络带宽和存储空间是很宝贵的，所以在能达到同样效果的情况下，采用MPEG-4视频格式是比较合理和科学的。
针对***大学需求的分析：
建议***大学主流采用MPEG-4的流媒体格式；
如采用350K码流的流媒体节目，视频质量接近VCD效果， 1000小时的存储空间为10000*0.16=160G；如采用700Kbps码流，视频质量达到DVD效果，1000小时的存储空间为1000*0.45=450G,若节目存储空间不够时，可方便扩容。
目前***大学大部分的宽带用户的接入方式为LAN，桌面带宽达到10/100M。本系统设计大部分视频节目码流为500K, 达到VCD效果。

6.1.2服务器硬盘选型
硬盘类型分为SCSI硬盘和IDE硬盘。对于视频服务器的硬盘，我们推荐采用SCSI硬盘。具体分析如下：
表三：SCSI硬盘和IDE硬盘性能比较：
硬盘类型
性能
DSCSI硬盘
IDE硬盘
稳定性
强
弱
安全性
强
弱
寿命
长
较短
数据吞吐量(I/O)
最大160MB
最大50MB
硬盘价格
比IDE硬盘贵3-4倍
较便宜
从上面的性能比较表，可明显看出SCSI硬盘性能比IDE硬盘高，价格比IDE硬盘贵。针对VOD视频服务器， 保存在服务器上的视频节目是很重要的，对硬盘安全性要求很高，只有SCSI硬盘才能满足要求；当用户在点播节目时，视频流从硬盘输出稳定性要求很高，若硬盘输出不稳定，用户所看到的视频节目会出现停顿和延时，严重地影响了用户收看效果
对于视频点播系统，视频点播的并发数是评价一套VOD系统很重要的性能参数，只有高数据吞吐量的SCSI硬盘才能满足需求。采用SCSI硬盘的视频服务器会大大提高视频服务器的性能。
采用SCSI硬盘比IDE硬盘具有更高的性能，但还存在着一个问题：若硬盘损坏，容易产生数据掉失。为了解决这个问题，VOD点播系统推荐采用Raid技术，实现Raid5功能。当某一块硬盘损坏，插入新的硬盘，数据就会自动修复。采用Raid5功能，硬盘阵列的数据吞吐能力也可得到相应的提高。
***大学的流媒体服务器和存储系统均采用SICS硬盘，作为存储单元。

6.1.3操作系统性能比较
本系统的服务器采用WINDOWS 2003操作系统。 目前操作系统主要分为Unix、Linux、Windows NT/2000/2003三大类型。各操作系统的详细比较如下：
操作系统性能比较：
操作系统
性能
Linux
Unix
WindowNT/2000
Windows2003
稳定性
强
最强
一般
强
安全性
强
最强
一般
强
病毒免疫力
强
最强
一般
强
操作性
难
难
容易
容易
扩展性
容易
难
容易
容易
标准性
标准
不标准
标准
标准
支持进程数能力
强
强
一般
强
服务器硬件
通用
专用的
通用
通用
服务器硬件价格
便宜
昂贵
中等
中等

从上面的操作系统性能比较表，采用Windows2003操作系统的产品，最能满足***大学流媒体系统的需求。

6.1.4视频服务器I/O计算
硬盘I/O分析：
从上面硬盘选型中，SCSI硬盘吞吐量比IDE硬盘大的多。一般单块Utral3 SCSI硬盘实际的I/O带宽为20M-30MB，采用Raid5技术后，则硬盘总吞吐量有一定的提高，实际测试，硬盘总I/O带宽可达到50-60MB即400Mbps-480Mbps.

网卡I/O分析：
100Mbps网卡的网络利用率为60-80％，即实际网络带宽为60Mbps-80Mbps；1000Mbps网卡的网络利用率为50-60％，即实际网络带宽为500Mbps-600Mbps.视频服务器可根据客户实际情况，配置1块或多块100Mbps网卡，也可配置1000Mbps网卡。

CPU分析：
视频点播过程中对于CPU资源的耗用不多，主要是由于与网络设备和磁盘阵列等外设通讯会耗用CPU资源，所以网络设备和存储设备利用效率的高低将直接影响对CPU资源的占用。在我们配置的系统中采用高性能的磁盘阵列有独立的CPU、内存系统，不占用主服务器资源。

内存分析：
***流媒体系统中采用了独特的内存缓冲优化技术，每个高于750K的流媒体点播服务会占用2M左右的内存，每个350K的较低速率的流媒体点播服务仅占用1M左右的内存。我们设计的视频服务器内存配置为2GB。
分析：
本系统设计的视频服务器每台可支持400个并发数，完全可满足300个以上用户并发点播。
如设计300个并发用户，每个节目码流设置500-700Kbps，即共需网络总流量为300*500Kbps=150Mbps。而一台配置1000M网卡的视频服务器，其1000M网卡能支持的带宽为500-600Mbps，足够提供150Mbps网络带宽；服务器硬盘采用做硬Raid5的Ultra-160 SCSI硬盘，硬盘总I/O带宽可达到50MB-60MB/s即400-480Mbps，能够提供150Mbps的硬盘数据传输带宽；从CPU、内存、系统总线的数据处理及传输能力上均可满足150Mbps的数据传输要求，总上所述，视频服务器配置1000M网卡，硬盘采用做硬Raid5的Ultra-160 SCSI硬盘，完全可满足系统要求和冗余。

6.2 系统各模块功能详解
***大学VOD视频点播系统平台的建设过程中，会涉及到多项技术，我方提供的系统中包含多个模块，以下是对各模块的功能详解：

6.2.1文件管理
满足对文件进行分组管理和分名别类编辑制作等非常细致的管理，所带的视频截取工具可任意截取图片和画面系统的内容管理功能强大，支持分类分级别批量存储，具体功能如下：
■ 平台和系统结构：
a)支持LINUX平台的视频节目的管理；
b)支持对分布式系统的视频节目的内容管理和发布。
■ 文件制作管理：
a)制定详尽的流文件更新管理制度，根据节目的有效时间自动增加或删除流媒体文件；
b)支持批量的视频节目归档，可自动将所有视频节目的相关信息输入到视频节目的数据库中，可增加、修改、删除每个节目的有关信息，包括视频节目时间长度、节目收费方式、认证信息、节目级别、节目介绍等信息；
c)支持对节目的海报的管理，包括大海报和小海报；
d)提供对视频节目的远程复制、远程移动、远程分布，简化管理员的管理操作。
■ 文件发布：
a)支持视频节目的自动发布，可将视频节目发布到指定的栏目，并在用户界面上自动更新节目的名称、简介、内容、海报等必要的内容；
b)能够在后台创建栏目、删除栏目、增加栏目、修改栏目名称、调整栏目的次序，支持多级栏目设置。
c)提供多样化的用户界面模板，并提供专门的页面更改功能，按照指定的页面风格更改页面版式，也可以自定义页面的版面模块，设计自己风格的页面模板，并自动发布到用户界面上；
d)可创建在线的节目访问向导，根据视频节目的点播频率自动制定排行榜并发布到用户界面；
■ 文件检索：
a)提供多种可组合的检索标准并按照给定条件定位和检索，包括对节目的名称、节目的关键字、节目的导演、节目的主演等检索方式；

6.1.2 用户管理
满足对用户实施分组管理和严格的账号、IP地址、流量分配、优先级别等管理
■ 普通用户：
a)能够增加、删除、修改用户信息和密码，可实现对用户账号的锁定，可为不同组的用户设置不同的级别，保证不同级别的用户访问不同级别的视频节目；
b)实现基于流和基于服务的用户认证；
c)基于IP地址或IP地址段的用户访问限制；
d)可对特定的用户群提供集中的管理和策略；
f)用户可自行注销账号。
g)用户的注册管理包括了用户的开户、信息修改、销户和栏目访问权限绑定设置。
h)可支持第三方的用户认证计费系统
■ 后台管理员：
a)可以增加不同级别的管理员，对不同级别的管理员分别指定特定的权限，保证每个管理员只能对自己管辖范围内的内容进行管理；
b)提供对低级别的管理员的账号锁定功能。

6.1.3 权限及安全管理
满足对目录、文件以及用户进行严格的权限级别管理控制，对用户实施应用层安全认证，对管理员实施周密的应用层安全认证和服务器核心认证双重安全控制管理
■ 后台用户的权限管理：
l 管理员采用分级权限，各管理员统一有超级管理员来管理，管理员的权限以属性的方式出现，可方便的进行增加、修改、删除。管理员应区分角色，如超级管理员、内容管理员、设备管理员等，系统应为不同的管理员角色分配不同的管理资源和管理权限；
l 提供对低级别的管理员的账号锁定功能；
■ 前台用户的权限管理：
l 用户认证：通过用户认证，限制非法用户访问；
l 用户IP认证：通过IP认证，可以限制外地用户访问；
■ 服务器端安全管理
l 服务端二次认证，防止用户绕过页面认证，直接使用URL访问，并且防止各种流式下载工具进行下载，避免内容流失；
l 权限控制：通过权限控制，限制用户只能访问指定级别以下的影片；
l 1连接数限制：通过连接数限制，防止用户或IP使用过多的连接，或者账号扩散；
6.1.4系统管理
满足视频点播系统本身和服务器系统全方位地实施资源、性能、控制等管理
l 可设定和更新系统环境的配置；
l 可设定对视频点播服务器的基本信息，包括服务器的IP地址、服务器的FTP站点、服务器的管理员、服务器的数据库、基本配置信息等；
l 可提供直观的系统监测，包括服务器的CPU使用情况、内存的使用情况、磁盘I/O情况、网络I/O情况等技术指标，都能以图表或图形方式直观地显示；
l 可提供对特定时间段的服务器和视频节目的负载均衡，并可定义负载均衡执行周期；
l 实现对服务器的在线监控，对当前服务器上的视频节目内容、用户点播连接情况、服务器当前性能等参数进行监控；
l 实时监控视频服务器状态，当部分视频服务器出现故障的时候，管理服务器能自动将点播请求转移到其他服务器上；
l 对服务器的进度情况进行检测，提供对服务器的故障管理，记录相应的故障，并发布故障警告；
l 支持整个系统的热备份机制，当其中一个管理系统出现失效，另一个管理系统自动提供服务，直到前一个管理系统被恢复服务为止。
l 系统必须能够录入、编排、制作、管理和发布网站信息(包括网页内容，格式，图片等)和流媒体文件，大幅度提高信息的更新频率，提高管理网站信息的效率，减少连接错误。
l 以策略化的分布式负载均衡等方式，保证系统在多用户、传输量大时有较快的响应速度。能够灵活地按照管理员制定的条件自动对用户访问资料进行分析，周期性地提交分析报表，统计用户来源、访问量和访问时段，媒体文件的访问频率和访问时长等。

6.1.5负载均衡管理
支持机群服务和冗余服务等多种技术手段，完善的对多流量并发实施负载均衡管理。负载均衡采用重定向技术，可同时对连接数、CPU资源占用率以及带宽利用率等负载条件设置均衡调度值。
■ 由服务中心Web服务器上的服务网关(Service Gateway)进行处理，确定请求的内容是否被复制到了缓存服务器上，如果没有，则把请求导航到服务中心的媒体服务器，由其提供流媒体传输服务，反之，确定用户本地或就近的缓存服务器并把用户请求导航过去，由其提供流媒体传输服务；
■ 系统支持各节点之间的本地动态负载均衡和全局动态负载均衡；
■ 系统提供高效的流量平衡和用户数限制管理机制，最大限度保证用户的访问质量；
■ 支持多种负载均衡策略，可根据URL数量、系统负载、响应时间等分配流量；
■ 负载均衡对用户透明，无需在WEB或终端PC任何设置；

6.1.6统计/日志/报表管理
满足对总点播人数、点播次数、持续时间、网络流量、详细点播日志、点播排行等信息进行细致准确的统计查询。系统实现功能如下：
■ 统计功能：
l 可按
