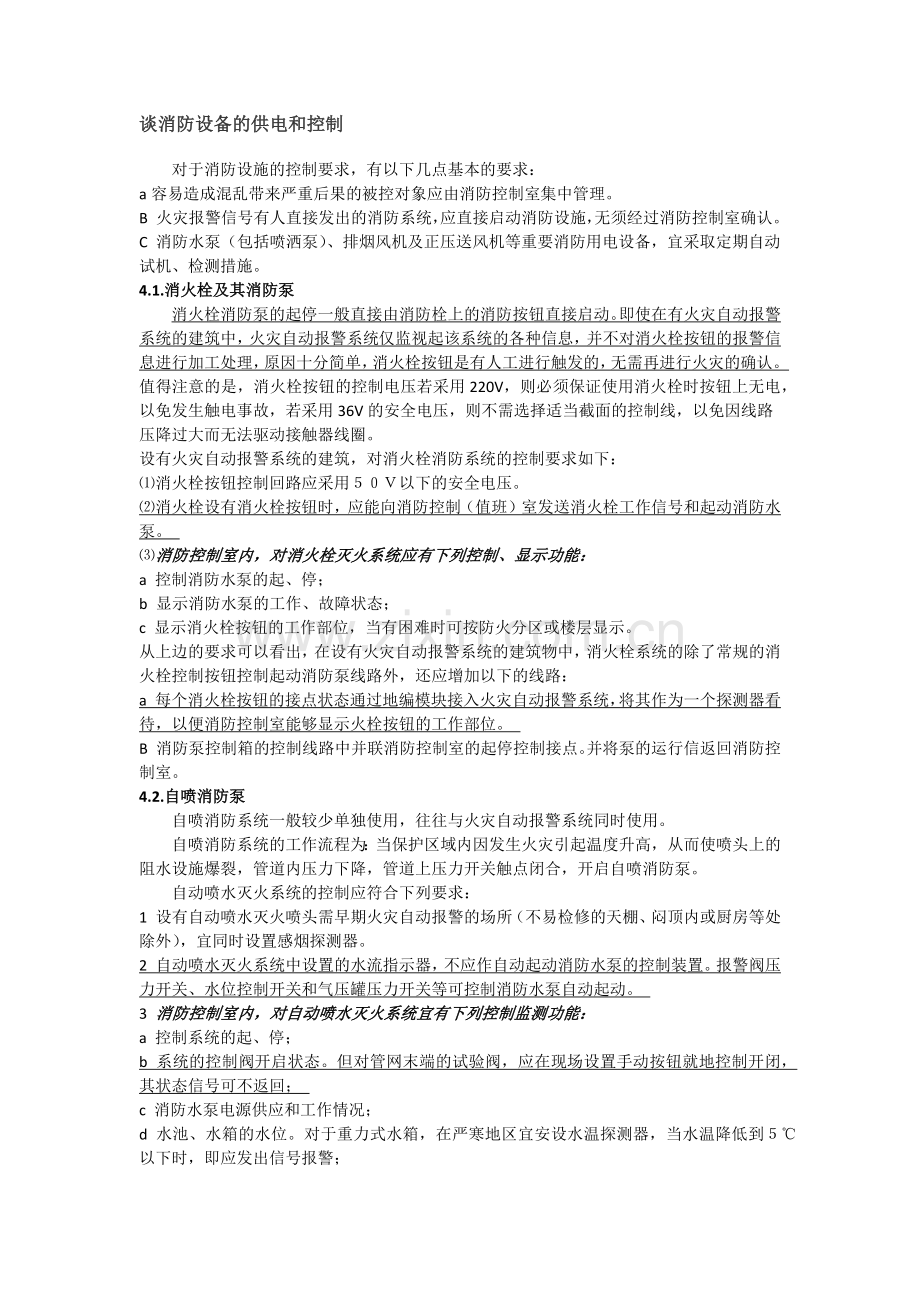

谈消防设备的供电和控制
　　对于消防设施的控制要求，有以下几点基本的要求：
a容易造成混乱带来严重后果的被控对象应由消防控制室集中管理。
B 火灾报警信号有人直接发出的消防系统，应直接启动消防设施，无须经过消防控制室确认。
C 消防水泵（包括喷洒泵）、排烟风机及正压送风机等重要消防用电设备，宜采取定期自动试机、检测措施。
4.1.消火栓及其消防泵
　　消火栓消防泵的起停一般直接由消防栓上的消防按钮直接启动。即使在有火灾自动报警系统的建筑中，火灾自动报警系统仅监视起该系统的各种信息，并不对消火栓按钮的报警信息进行加工处理，原因十分简单，消火栓按钮是有人工进行触发的，无需再进行火灾的确认。值得注意的是，消火栓按钮的控制电压若采用220V，则必须保证使用消火栓时按钮上无电，以免发生触电事故，若采用36V的安全电压，则不需选择适当截面的控制线，以免因线路压降过大而无法驱动接触器线圈。
设有火灾自动报警系统的建筑，对消火栓消防系统的控制要求如下：
⑴消火栓按钮控制回路应采用５０Ｖ以下的安全电压。
⑵消火栓设有消火栓按钮时，应能向消防控制（值班）室发送消火栓工作信号和起动消防水泵。
⑶消防控制室内，对消火栓灭火系统应有下列控制、显示功能：
a 控制消防水泵的起、停；
b 显示消防水泵的工作、故障状态；
c 显示消火栓按钮的工作部位，当有困难时可按防火分区或楼层显示。
从上边的要求可以看出，在设有火灾自动报警系统的建筑物中，消火栓系统的除了常规的消火栓控制按钮控制起动消防泵线路外，还应增加以下的线路：
a 每个消火栓按钮的接点状态通过地编模块接入火灾自动报警系统，将其作为一个探测器看待，以便消防控制室能够显示火栓按钮的工作部位。
B 消防泵控制箱的控制线路中并联消防控制室的起停控制接点。并将泵的运行信返回消防控制室。
4.2.自喷消防泵
　　自喷消防系统一般较少单独使用，往往与火灾自动报警系统同时使用。
　　自喷消防系统的工作流程为：当保护区域内因发生火灾引起温度升高，从而使喷头上的阻水设施爆裂，管道内压力下降，管道上压力开关触点闭合，开启自喷消防泵。
　　自动喷水灭火系统的控制应符合下列要求：
1 设有自动喷水灭火喷头需早期火灾自动报警的场所（不易检修的天棚、闷顶内或厨房等处除外），宜同时设置感烟探测器。
2 自动喷水灭火系统中设置的水流指示器，不应作自动起动消防水泵的控制装置。报警阀压力开关、水位控制开关和气压罐压力开关等可控制消防水泵自动起动。
3 消防控制室内，对自动喷水灭火系统宜有下列控制监测功能：
a 控制系统的起、停；
b 系统的控制阀开启状态。但对管网末端的试验阀，应在现场设置手动按钮就地控制开闭，其状态信号可不返回；
c 消防水泵电源供应和工作情况；
d 水池、水箱的水位。对于重力式水箱，在严寒地区宜安设水温探测器，当水温降低到５℃以下时，即应发出信号报警；
e 干式喷水灭火系统的最高和最低气压。一般压力的下限值宜与空气压缩机联动，或在消防控制室设充气机手动起动和停止按钮；
f 预作用喷水灭火系统的最低气压；
ｇ报警阀和水流指示器的动作情况。
4 设有充气装置的自动喷水灭火管网应将高、低压力告警信号送至消防控制室。消防控制室宜设充气机手动启动按钮和停止按钮。
5 预作用喷水灭火系统中应设置由感烟探测器组成的控制电路，控制管网预作用充水。
6 雨淋和水喷雾灭火系统中宜设置由感烟、定温探测器组成的控制电路，控制电磁阀。电磁阀的工作状态应反馈消防控制室。
　　由于自喷消防系统的消防泵(包括电磁阀、气压泵)可以直接由压力开关控制。因此，该系统的设计中，应尽量利用压力开关和相应的消防泵组成自动控制系统，在和火灾自动报警系统配合使用时，应将其作为独立的一个子系统，火灾报警系统只监视其报警信号（包括压力开关、水流指示仪）。
　　自喷消防系统和火灾自动报警系统配套使用时的基本要求如下：
a 消防泵(包括电磁阀、气压泵)的启动应有相应的压力开关(包括水位控制仪)直接启动，同时并接消防控制室传来的强制起停按钮信号。
B 所有相关的报警及反映系统工作的传感器信号应通过地编输入模块进入报警总线。
4.3.防火卷帘门及电动防火门
　　防火卷帘门是现代高层建筑防火中不可缺少的设施，具有防火、防烟、防盗、防风等多种功能，广泛应用于高层建筑、大型商场等人员密集的场合，其作用是在火灾事故发生时，在能够保证人员快速疏散的情况下，阻止火灾事故的蔓延，将火灾限制在一定的范围内，从而最大限度的限制火灾事故的损失。
　　该消防设施一般自成体系，其自带的控制箱内一般设有温感探测器、烟感探测器、限位开关、外部控制信号的接口，在完成外部接线后，一般就能独立工作。
　　电动防火卷帘的控制应符合下列要求：
1 一般在电动防火卷帘两侧设专用的感烟及感温两种探测器，声、光报警信号及手动控制按钮（应有防误操作措施）。当在两侧装设确有困难时，可在火灾可能性大的一侧装设。
2 电动防火卷帘应采取两次控制下落方式，第一次由感烟探测器控制下落距地１.5ｍ处停止；第二次由感温探测器控制下落到底。并应分别将报警及动作信号送至消防控制室。
3 电动防火卷帘宜由消防控制室集中管理。当选用的探测器控制电路采用相应措施提高了可靠性时，亦可在就地联动控制，但在消防控制室应有应急控制手段。
4 当电动防火卷帘采用水幕保护时，水幕电磁阀的开启宜用定温探测器与水幕管网有关的水流指示器组成控制的电路控制。
　　电动防火门的控制，应符合以下要求：
1 门两侧应装设专用的感烟探测器组成控制电路，在现场自动关闭。此外，在就地亦宜设人工手动关闭装置。
2 电动防火门宜选用平时不耗电的释放器，且宜暗设。要有返回动作信号功能。
　　电动防火卷和防火卷帘门由于自成体系，实际使用时，只需按照其外部接线端子的要求配置操作电源、火灾探测器和相关的手动操作按钮即可。在和火灾自动报警系统配合使用时，在其火灾探测器回路中接入总线型控制模块来仿真火灾探测器的动作，使消防控制时的指令能够得到执行（一般需要两个总线制控制模块，分别指令半降和全降），同时应将卷帘门的工作状态通过总线型输入模块返回消防控制中心。
4.4. 正压送风机
　　该系统一般单独较少使用，往往和火灾自动报警系统联合使用，其动作指令直接由消防控制室发出。
4.5. 排烟风机
　　防烟、排烟设施包括排烟阀和相关的风机。其控制要求如下：
１排烟阀宜由其排烟分担区内设置的感烟探测器组成的控制电路在现场控制开启。
２排烟阀动作后应起动相关的排烟风机和正压送风机，停止相关范围内的空调风机及其他送、排风机。
３同一排烟区内的多个排烟阀，若需同时动作时，可采用接力控制方式开启，并由最后动作的排烟阀发送动作信号。
4 设在排烟风机入口处的防火阀动作后应联动停止排烟风机。
5 防烟垂壁应由其附近的专用感烟探测器组成的控制电路就地控制。
6 设于空调通风管道上的防排烟阀，宜采用定温保护装置直接动作阀门关闭；只有必须要求在消防控制室远方关闭时，才采取远方控制。关闭信号要反馈消防控制室，并停止有关部位风机。
7 消防控制室应能对防烟、排烟风机（包括正压送风机）进行应急控制。
　　防、排系统单独使用时，根据上述要求采用电气连锁的方式完成其控制，在和火灾自动报警控制系统配套使用时，其连锁控制可以通过系统进行程序连锁。
4.6 气体消防系统
　　自动灭火系统的控制应要求如下：
１设有卤代烷、二氧化碳等气体自动灭火装置的场所（或部位）应设感烟定温探测器与灭火控制装置配套组成的火灾报警控制系统。
２管网灭火系统应有自动控制、手动控制和机械应急操作三种起动方式；无管网灭火装置应有自动控制和手动控制二种起动方式。
３自动控制应在接到两个独立的火灾信号后才能起动。
４应在被保护对象主要出入口门外，设手动紧急控制按钮并应有防误操作措施和特殊标志。
５机械应急操作装置应设在贮瓶间或防护区外便于操作的地方，并能在一个地点完成释放灭火剂的全部动作。
６应在被保护对象主要出入口外门框上方设放气灯并应有明显标志。
７被保护对象内应设有在释放气体前３０ｓ内人员疏散的声警报器。
８被保护区域常开的防火门，应设有门自动释放器，在释放气体前能自动关闭。
９应在释放气体前，自动切断被保护区的送、排风风机或关闭送风阀门。
10 对于组合分配系统，宜在现场适当部位设置气体灭火控制室；单元独立系统是否设控制室可根据系统规模及功能要求而定；无管网灭火装置一般在现场设控制盘（箱），但装设位置应接近被保护区，控制盘（箱）应采取防护措施。在经常有人的防护区内设置的无管网灭火系统，应设有切断自动控制系统的手动装置。
11气体灭火控制室应有下列控制、显示功能：
a 控制系统的紧急起动和切断；
ｂ由火灾探测器联动的控制设备，应具有30s，可调的延时功能；
ｃ显示系统的手动、自动状态；
ｄ在报警、喷射各阶段，控制室应有相应的声、光报警信号，并能手动切除声响信号；
ｅ在延时阶段，应能自动关闭防火门、停止通风、空气调节系统。
12 气体灭火系统在报警或释放灭火剂时，应在建筑物的消防控制室（中心）有显示信号。
13 当被保护对象的房间无直接对外窗户时，气体释放灭火后，应有排除有害气体的设施，但此设施在气体释放时应是关闭的。
　　由于气体消防系统大都是自称体系，其控制设备均由厂家配套，实际使用时只需按照生产厂家的要求配置相关的火灾探测器，并按照其要求安装好相关的声光报警装置即可，在和火灾报警系统配套使用时，火灾报警系统仅监视其工作状态，一般不对其发出操作指令。
4.7. 消防广播和声光报警器
　　本部分一般和火灾自动报警系统配套使用，在发生火灾时由消防控制时发出指令。
4.8. 火灾应急照明
　　火灾应急照明集中供电时，应由消防控制中心在切断其它非消防电源的同时，强制开启应急照明；分散供电时，应设置外部电源断电后的自开启功能。
4.9 非消防电源断电及电梯应急控制
　　非消防电源断电和电梯应急控制要求如下：
１火灾确认后，应能在消防控制室或配电所（室）手动切除相关区域的非消防电源。
２火灾发生后，根据火情强制所有电梯依次停于首层，并切断其电源，但消防电梯除外
　　在通常情况下，非消防电源的开关均由低压断路器担当，为了使其能够进行远程断电，必须在开关上增加分励脱扣器或选用具有远程通讯能力的开关（本类开关价格比较高），通过火灾报警控制器的控制模块完成其控制。
　　电梯的强迫降至首层其实现通过向电梯控制台发送指令的方式实现，切断电源的方式同切断非消防电源。
结束语
　　由于消防设施的种类繁多，设计专业较多，工艺要求繁杂，本文根据相关规范和实际工程设计的实例，对其做以比较详细的汇总，不足之处，请及时批评指教。
