实验一：共射极单管放大电路演示幻灯片.ppt

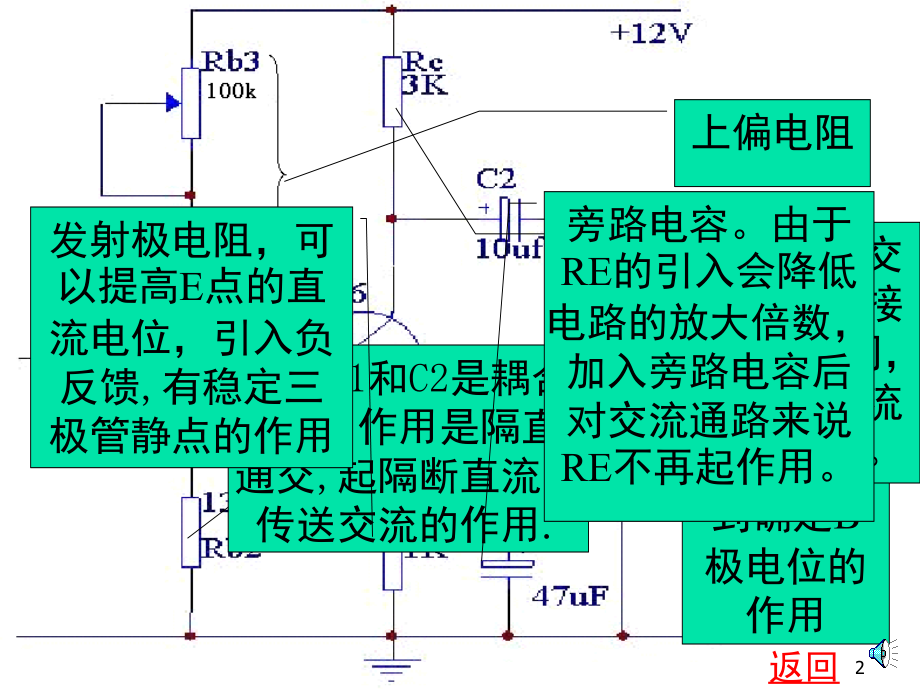

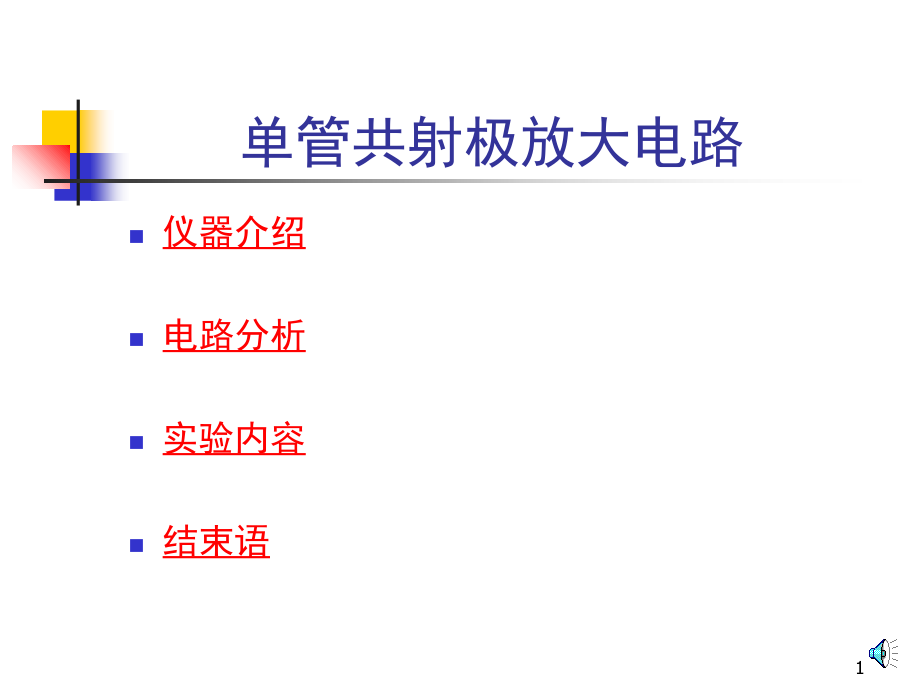

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单管共射极放大电路,仪器介绍,电路分析,实验内容,结束语,1,电路图分析,下偏电阻,与上偏电阻一起起到,确定,B,极电位的作用,上偏电阻,集电极电阻，在交流通路中相当于接在集电极和地之间，可以将集电极电流转换为输出电压。,电容,C1,和,C2,是耦合电容,作用是隔直通交,起隔断直流，传送交流的作用.,发射极电阻，可以提高,E,点的直流电位，引入负反馈,有稳定三极管静点的作用,旁路电容。由于,RE,的引入会降低电路的放大倍数，加入旁路电容后对交流通路来说,RE,不再起作用。,返回,2,Vce,Ic,饱和区,截止区,为方便演示，假定三极管空载且,e,级到地电阻为,0,，此时交直流负载线重合。,红色的圆表示静态工作点的位置；红色水平线用于标出叠加图示正弦信号时，动态工作点的运动范围,基极直流电位升高时，静态工作点将上移，在输入信号不变时，动态工作点将进入饱和区，引起饱和失真,此时应当降低基极直流电位，使静态工作点下移。,当输入信号过大时，将使动态工作点的范围同时进入截止和饱和区，出现双向失真。此时应减小输入信号幅度。,此时应当升高基极电位，使静态工作点上移。,请注意，由于集电极和基极反相，因此在集电极输出的波形上，饱和失真出现在下半周期，截止失真出现在上半周期,基极直流电位下降时，静态工作点将下移，在输入信号不变时，动态工作点将进入截止区，引起截止失真,3,信号测试,实验当中，是通过改变上偏电阻即调节,100K,电位器的阻值来改变三极管的静点的。,4,信号测试,输入,Vi,，来自信号源,1kHz,毫伏级正弦信号,输出交流信号,Vo,，送示波器显示,-,Vb,-,Ve,-,Vc,三极管静点测量,5,实验内容,最佳静态工作点的调试,初调静点（空载，即去除负载电阻RL，使输出端开路）第1步：,调节,RB1,使,VC=7V,左右。,由低信输出,f=1kHZ,的正弦信号至,Vi,，慢慢加大信号幅度，用示波器观察输出波形,Vo,，如出现,单边失真,，调节,RB1,使之消除。,6,失真波形,严重截止失真波形,7,失真波形,饱和失真波形,返回,8,实验内容,最佳静态工作点的调试,初调静点（空载）第2步：,调节,RB1,使,VC=7V,左右。,由低信输出,f=1kHZ,的正弦信号至,Vi,，慢慢加大信号幅度，用示波器观察输出波形,Vo,，如出现,单边失真,，调节,RB1,使之消除。,再加大,Vi,，若还出现,比较明显的单边失真,，则调节,RB1,消除之。,9,失真波形,较明显饱和失真波形,10,失真波形,双向对称失真波形,11,失真波形,较明显截止失真波形,返回,12,实验内容,最佳静态工作点的调试,初调静点（空载）第3步：,调节,RB1,使,VC=7V,左右。,由低信输出,f=1kHZ,的正弦信号至,Vi,，慢慢加大信号幅度，用示波器观察输出波形,Vo,，如出现,单边失真,，调节,RB1,使之消除。,再加大,Vi,，若还出现,比较明显的单边失真,，则调节,RB1,消除之。,直至加大,Vi,出现,双向对称失真,，此时减小,Vi,使输出得到最大不失真波形,。,13,实验内容,最佳静态工作点的调试,关断低信，测量最佳静点，完成表2.2的测试内容。,14,实验内容,测量电压增益,在输出波形为最大不失真波形时用示波器观察放大器输出电压,Uo,的波形。,用交流毫伏表测量此种情况下的,Uo1,、Ui1，计算放大倍数,加2K负载电阻，用交流毫伏表测试此种情况下的Uo2、Ui2值，计算放大倍数。,根据P33公式计算整个电路的输出电阻,15,实验内容,观察静态工作点对输出波形失真的影响,调节RB1电位器的阻值，使输出波形分别产生饱和失真、截止失真,用万用表分别两种情况下的三极管静点,填入表2.5,返回,16,单管共射极放大电路,讲解完毕，开始实验,17,
